Координационные полиэдры SiС_n и SiC_nSi_m в структурах кристаллов кремнийсодержащих аналогов углеводородов

Full Text

ВВЕДЕНИЕ

Соединения, содержащие в своем составе ковалентные связи Si–C, имеют огромную значимость в современной органической химии. Так, они применяются для синтеза замещенных по бензольному ядру тетрагидронафталинов – соединений, включающих в свой состав фрагмент 3,4-дигидро-1,2-оксасилина [1], для проведения реакций С–С-сочетания, протекающих с высоким выходом [2, 3], а также для регио- и стереоселективного превращения алкинильных эфиров в виниловые [4]. Авторы [5] предложили использовать кремнийорганические соединения в качестве хемосенсоров для распознавания фторид-ионов. В работе [6] описывается применение кремнийорганических соединений в медицине. В частности, как указывается в [6], аминокислоты, содержащие в своем составе силильные группы, обладают повышенной липофильностью, что увеличивает их устойчивость к протеолитической деградации, а включение силилированных аминокислот в состав белка не нарушает структуру последнего.

К настоящему времени структурно охарактеризовано более 1000 различных кремнийорганических соединений общей формулой Si_aC_bH_c (a, b, c – стехиометрические коэффициенты) [7], однако кристаллохимический анализ соединений, содержащих в своем составе координационные полиэдры (КП) SiC_n и SiC_nSi_m, не проводился. Поэтому данная работа предпринята с целью установления основных закономерностей стереохимии кремния в кристаллах, структура которых включает КП SiC_n и SiC_nSi_m, и продолжает цикл работ, посвященных изучению стереохимии элементов главных подгрупп в углеродном окружении [8–10].

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Кристаллохимический анализ проведен с использованием комплекса структурно-топологических программ TOPOS [11], с помощью которого были рассчитаны полиэдры Вороного – Дирихле (ПВД) [12] всех атомов и осуществлен статистический анализ полученных данных. Во внимание принимались лишь структуры кремнийорганических соединений общей формулой Si_aC_bH_c (a, b, c – стехиометрические коэффициенты), для которых фактор недостоверности лежит в диапазоне 0 < R ≤ 0.1. Определены координаты всех атомов, включая атомы водорода, в структурах отсутствует статистическое размещение атомов кремния, углерода и водорода, а также, в соответствии с классическими представлениями, в структурах присутствуют КП состава SiC_n и SiC_nSi_m. С учетом указанных критериев объектами анализа явились 777 структур, содержащих 1777 комплексов SiС_n, а также 347 структур, в состав которых входили 1762 комплекса SiC_nSi_m и 223 комплекса SiSi_m. Полный перечень всех изученных соединений можно получить у авторов по адресу: maxkarasev@inbox.ru. Отметим, что результаты кристаллохимического анализа структур, содержащих помимо атомов C, H и Si какие-либо другие, будут представлены в отдельной работе.

Для определения координационного числа атомов углерода и кремния был использован метод пересекающихся сфер [13].

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Особенности строения КП SiC_n

Согласно методу пересекающихся сфер [13], по отношению к атомам углерода атомы Si(II) в структурах кристаллов кремнийорганических соединений проявляют КЧ 2 и 10, в то время как атомы Si(IV) – 3 и 4 (табл. 1).

Таблица 1. Характеристики ПВД атомов кремния в окружении атомов углерода

Обозначения: КП – координационный полиэдр; КЧ – координационное число; N_f – среднее число граней ПВД; N_nb – среднее число невалентных контактов, приходящихся на одну химическую связь; V_ПВД – объем ПВД; R_СД – радиус сферы, объем которой равен объему ПВД; G₃ – безразмерная величина второго момента инерции ПВД; D_A – смещение ядра атома металла из геометрического центра тяжести его ПВД.

Из данных табл. 1 видно, что КЧ 4 для атомов кремния является наиболее характерным – на его долю приходится 99.7% (1769 комплексов) от изученной выборки SiC_n. Комплексы Si(IV)C₄ включают атомы кремния со степенью окисления 4+ и имеют тетраэдрическую координацию за счет sp³-гибридизации атомных орбиталей кремния. Угол C–Si–C лежит в диапазоне 43.2–134.7° и в среднем составляет 108(9)°. Столь значительная вариация в значениях угла С–Si–С обусловлена включением sp³-гибридных атомов Si в циклические и спироциклические соединения. Например, минимальному значению угла C–Si–C, равному всего 43.2°, отвечает структура {QAYSEO} [14], в которой атомы кремния входят в состав ненасыщенной трехчленной циклической системы. Здесь и далее в фигурных скобках указан буквенный код, под которым кристаллоструктурные и библиографические данные для вещества зарегистрированы в базе данных [7], название соединения и его брутто-формула приведены в s-Table.1 в приложении. Максимальное значение угла С–Si–С, равное 134.7°, наблюдается для атома Si(1) в структуре {MOXDIM} [15], в которой атом Si(1) является частью конденсированной трехчленной спироциклической системы. Дополнительный анализ показал, что, несмотря на столь значительный разброс значений валентных углов С–Si–С, «упрощенные» ПВД атомов кремния, образующих КП SiC₄, число граней в которых совпадает с КЧ, отвечают тетраэдру, описываясь комбинаторно-топологическим индексом 3⁴ (строчное число указывает число вершин у грани, а надстрочное – общее число граней). На рис. 1а представлена частота реализации валентных углов в комплексах SiC₄, из которого видно, что подавляющее большинство величин валентных углов С–Si–С лежит в диапазоне 105–115°, с максимумом в 109°. При этом отклонение валентных углов в большую или меньшую сторону от указанного диапазона является крайне нехарактерным и, как правило, представлено единичными случаями. Отметим, что значения валентных углов С–Si–С в области 90–95° отвечают структурам, в которых атом кремния является частью четырех- и пятичленных гетероциклических систем. Тетракоординированные атомы Si(IV), занимают положения с позиционной симметрией S₄ (13 атомов), C_s (19 атомов), C₃ (20 атомов), C₂ (21 атомов) и C₁ (1696 атомов).

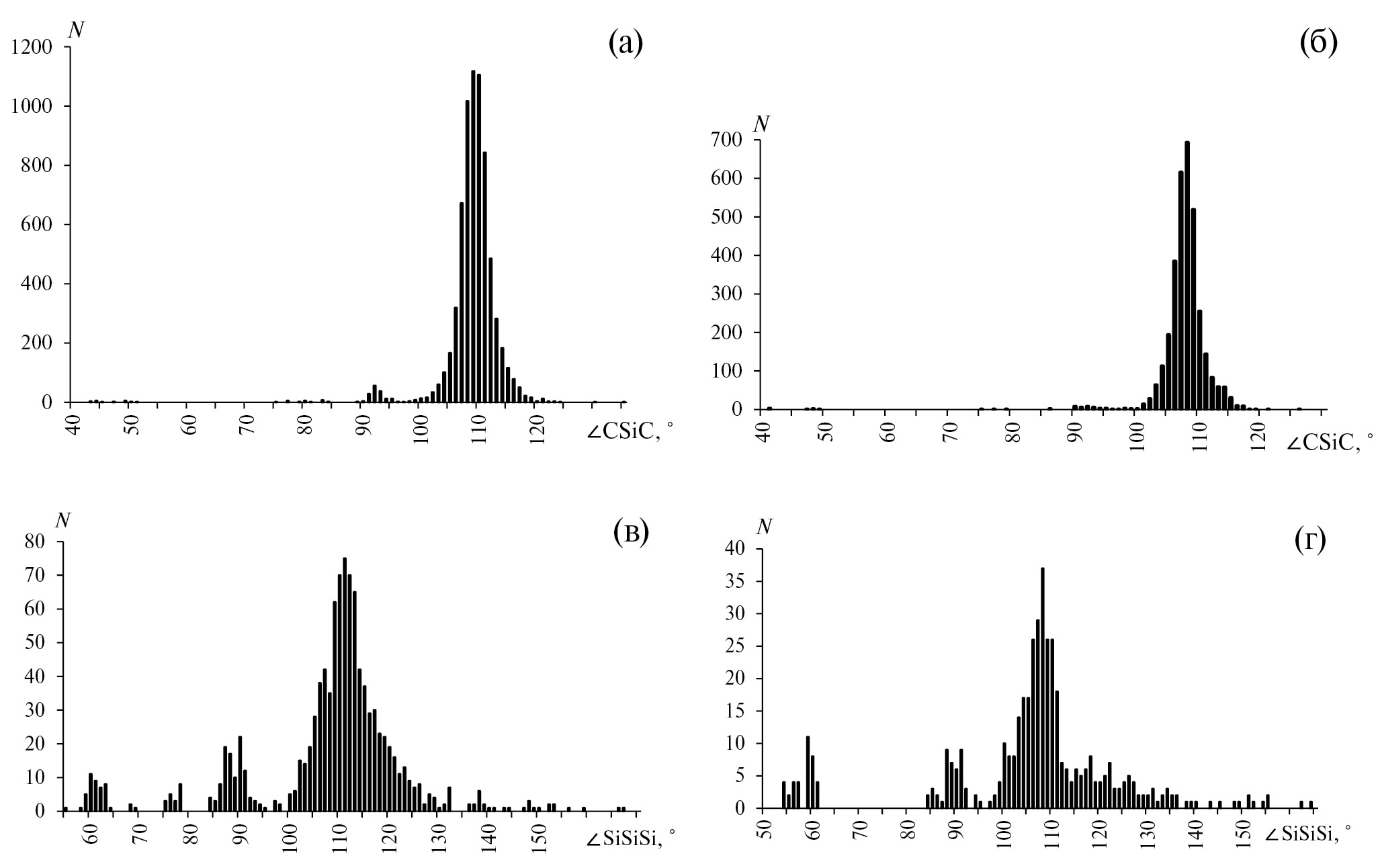

Рис. 1. Распределение валентных углов в случае КП состава SiC₄ (а), SiC_nSi_4–n (n = 2, 3) (б, в) и SiSi₄ (г) в зависимости от величины ∠XSiX (X = C, Si). Гистограммы построены с шагом 1°

Атомы кремния со степенью окисления +4 способны проявлять и трехкоординированное состояние, образуя КП Si(IV)C₃, которые встречаются для атомов Si(1) и Si(8) в структуре {GILPAT} [16], атома Si(1) в структуре {NEYNUA} [17], а также для атома Si(1) в структуре {QIZTIC} [18]. Эти три родственные структуры содержат трехкоординированные эндоциклические атомы кремния, входящие в состав ароматических систем, благодаря чему каждый атом кремния в комплексах SiC₃ образует с атомами углерода две связи Si–C и одну связь Si=C. Все четыре комплекса Si(IV)C₃ располагаются в общих позициях в структурах кристаллов, и для них характерен выход атома кремния из плоскости, образованной тремя координированными атомами углерода на небольшую величину δ = 0.005–0.047 Å. Угол C–Si–C для трехкоординированных атомов кремния лежит в диапазоне 107.7–130.1° и в среднем составляет 121(9)°.

Образование двух ковалентных связей атомом кремния с атомами углерода наблюдается для атома Si(1) в структуре {BOHPAP} [19], а также для атома Si(1) в структуре {YEZREC} [20], которые представляют из себя радикалы, в результате чего атомы Si(1) в этих структурах имеют степень окисления 2+. Углы С–Si–C равны 92.6 и 93.9° соответственно для структур {YEZREC} и {BOHPAP}. Комплексы Si(II)C₂ занимают в структурах кристаллов позиции с симметрией С₁.

Декакоординированные атомы кремния встречаются в одной единственной структуре {DOGBOQ} [21], в которой атомы Si(1) и Si(2) связывают по два η⁵-лиганда, образуя комплексы SiC₁₀. Пентаметилциклопентадиенильные группы располагаются в заторможенной конформации по отношению друг к другу. При этом атомы Si(1) размещаются в центросимметричных позициях C_i в структуре кристалла, в результате чего ароматические анионы C₅Me₅^– располагаются параллельно друг другу. В то же время комплексы Si(2)C₁₀ занимают общие позиции в структуре кристалла и плоскости координированных пентаметилциклопентадиенид-анионов образуют между собой угол в 25.4°. Атомам кремния в структуре {DOGBOQ} [21] соответствует степень окисления +2.

Особенности строения КП SiC_nSi_m

В кристаллических структурах кремнийорганических соединений атомы кремния, помимо связей Si–C, способны образовывать ковалентные связи Si–Si, образуя при этом КП состава SiC_nSi_m, поэтому условимся далее записывать КЧ атомов кремния, входящих в состав подобных соединений, в виде суммы (n + m): например, КЧ атома кремния, входящего в состав комплекса SiC₂Si₂, равно 2+2.

Тетракоординированное состояние атомов кремния оказывается наиболее характерным и в случае комплексов SiC_nSi_m, составляя примерно 97.3% (1932 комплекса) от изученной выборки кластерных соединений кремния (табл. 1). В таких соединениях атомы Si образуют КП в виде тетраэдров, состав которых можно описать общей формулой SiC_nSi_4–n, где n = 3 (973 комплекса), 2 (572 комплекса), 1 (194 комплекса) и 0 (193 комплекса). Значения валентных углов C–Si–C в комплексах SiC_nSi_4-n (n = 3 или 2) лежат в диапазоне 41.3–126.1° и в среднем составляют 108(6)°. На рис. 1б представлена гистограмма, показывающая распределение валентных углов C–Si–C в комплексах SiC_nSi_4-n (n = 3 или 2) по величинам, из которой видно, что подавляющее большинство валентных углов C–Si–C располагается в достаточно узком диапазоне значений от 105 до 115°. Максимум обсуждаемого диапазона приходится на 109°. Валентные углы C–Si–C, значения которых принимают менее 100 или более 115°, встречаются крайне редко и чаще всего представлены единичными примерами, в которых тетракоординированные атомы кремния формируют напряженные гетероциклические системы. Так, минимальному значению угла C–Si–C, равному 41.3°, соответствует структура {QAPDOA} [22], в которой атом Si(1) образует трехчленный ненасыщенный силиреновый цикл. Величины валентных углов Si–Si–Si укладываются в диапазон 55.4–167.4°, в среднем составляя 108(15)°. При этом валентные углы Si–Si–Si довольно часто принимают значения, далекие от тетраэдрического, как это следует из рис. 1в. Например, максимально большое значение угла Si–Si–Si в 167.4° наблюдается в структуре {GUXNAQ} [23], где sp²-гибридный атом Si(7) входит в состав трехчленного фрагмента [4.1.0]гептасил-1(6)-ена и является частью спироциклической системы. Отметим, что, несмотря на столь значительный разброс значений валентных углов С–Si–С и Si–Si–Si, «упрощенные» ПВД атомов кремния, образующих КП в комплексах SiC_nSi_4-n (n = 3 или 2), число граней в которых совпадает с КЧ, отвечают тетраэдру и описываются комбинаторно-топологическим индексом 3⁴. Дополнительный анализ показал, что столь значительная вариация величин валентных углов обусловлена особенностями строения органических производных полисиланов, «кремниевый каркас» которых часто образует напряженные моноциклы (трех-, четырех- и пятичленные), а также конденсированные би-, три- и тетрациклические системы. В табл. 2 систематизированы все данные о строении структурных группировок, построенных на основе атомов кремния в структурах кремнийорганических соединений. Согласно данным табл. 2, в изученной выборке присутствуют кремнийсодержащие группировки, в которых число атомов Si изменяется от 2 до 22, за исключением 17, 19, 20 и 21, а также присутствуют полимерные цепочки, отвечающие поли(диметилсилану) [SiMe₂]_∞ {BAFGAT}. Чаще всего встречаются двух- и четырехъядерные Si-содержащие группировки (28.9 и 16.4% соответственно). При этом помимо ациклических структур реализуются моно- и полициклические, с разнообразным способом сочленения Si-циклов, что в итоге и обусловливает вариацию величин валентных углов Si–Si–Si.

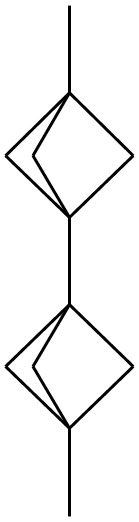

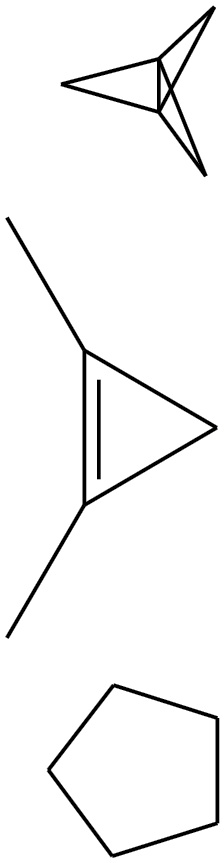

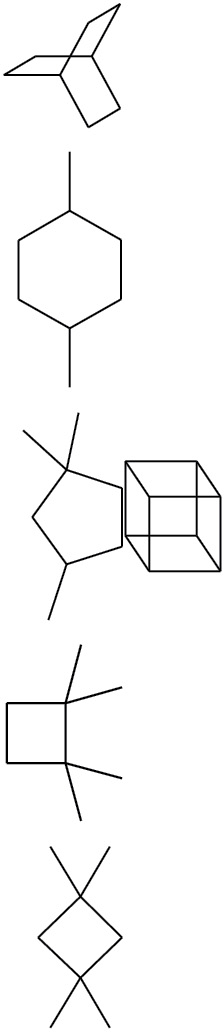

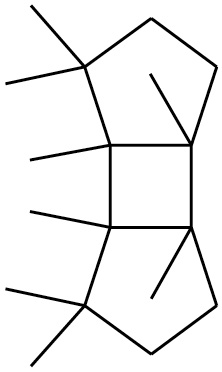

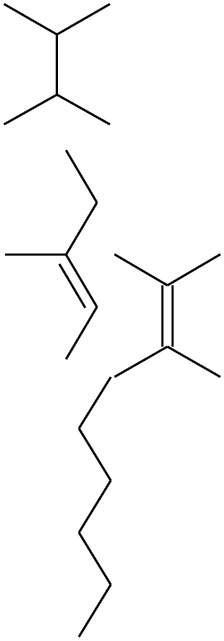

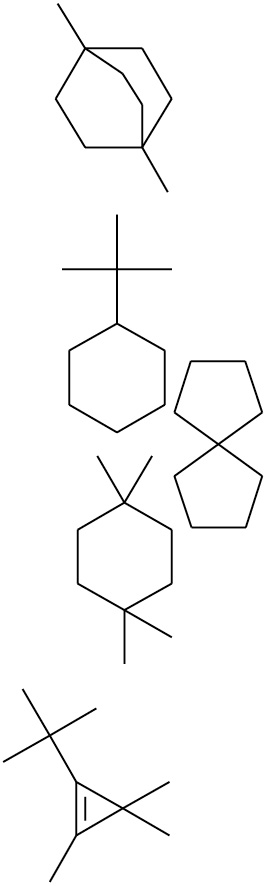

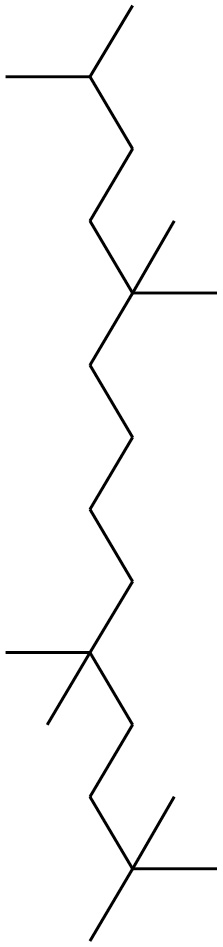

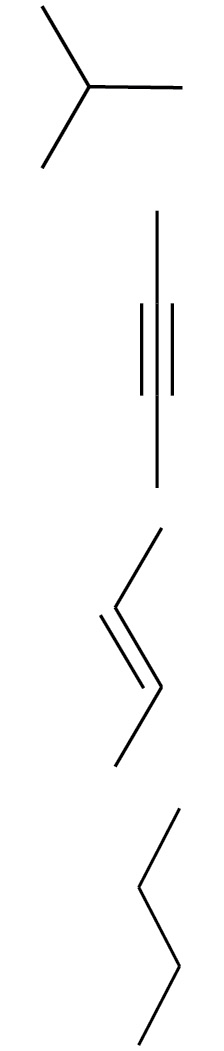

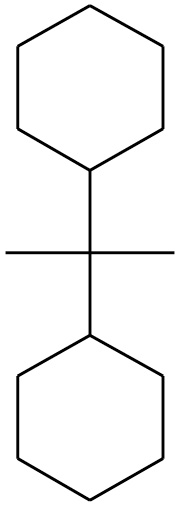

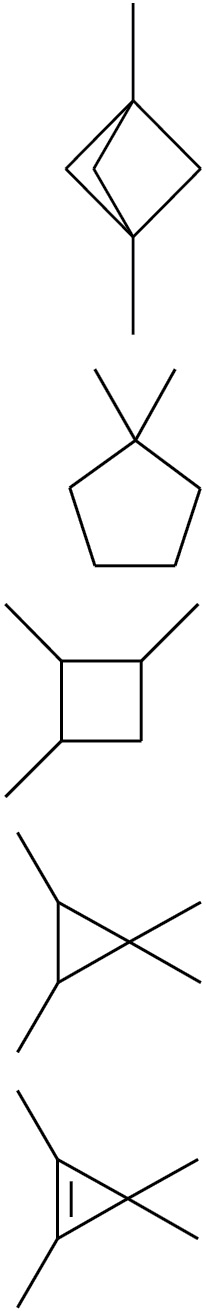

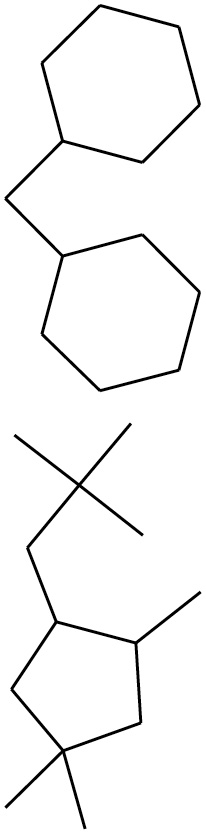

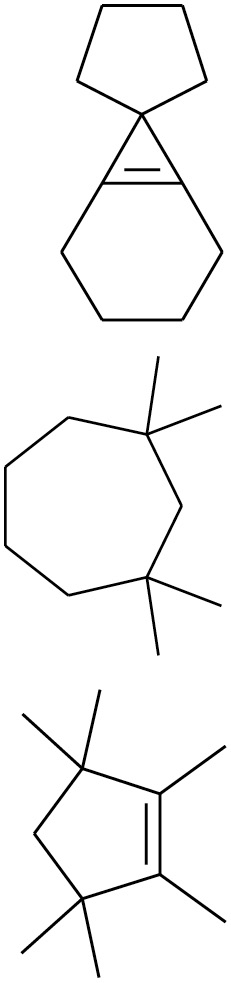

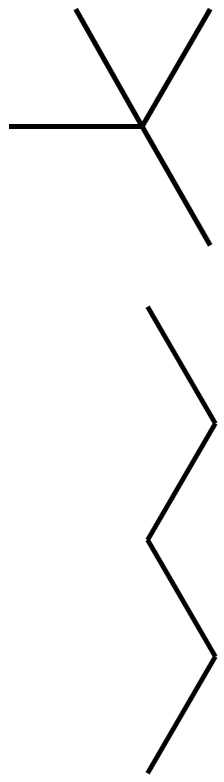

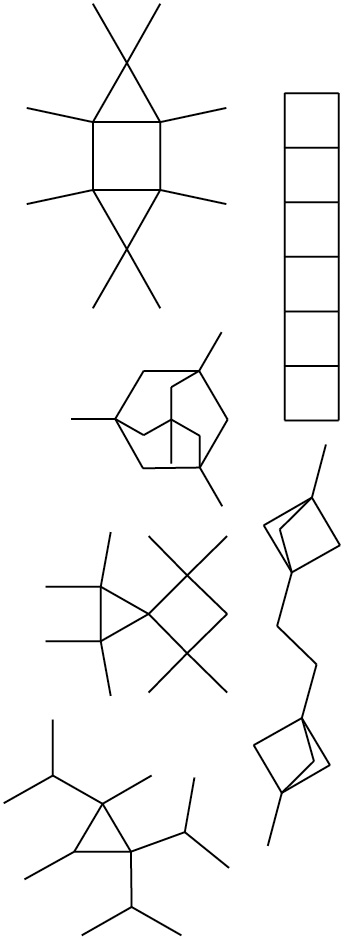

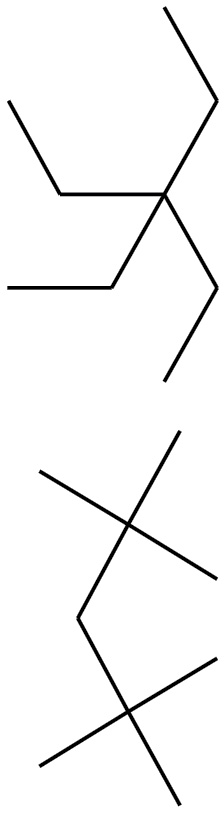

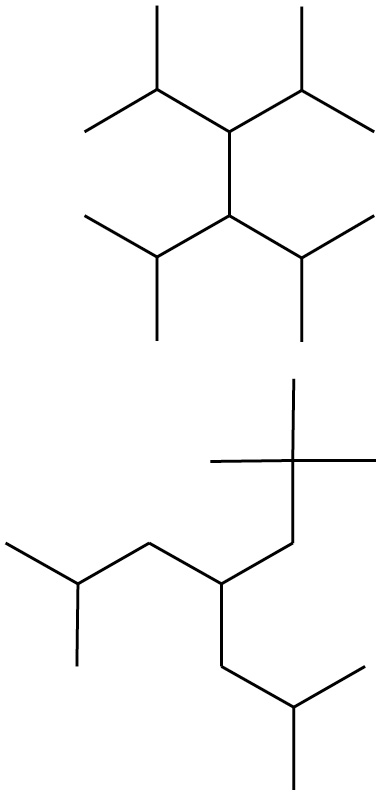

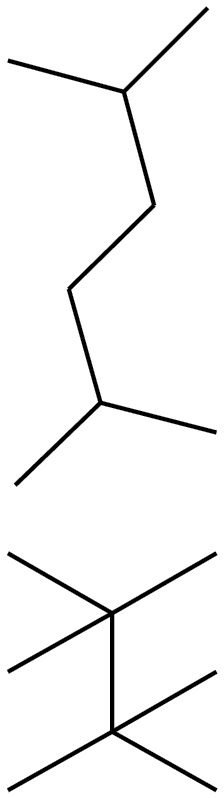

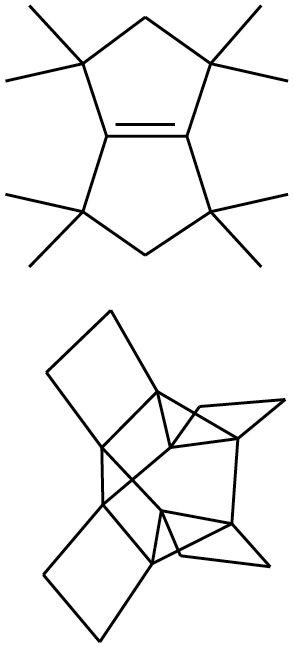

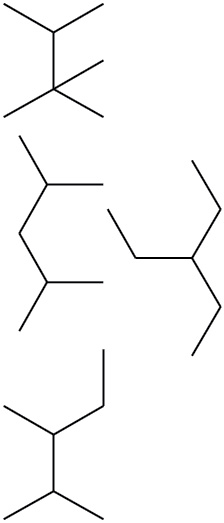

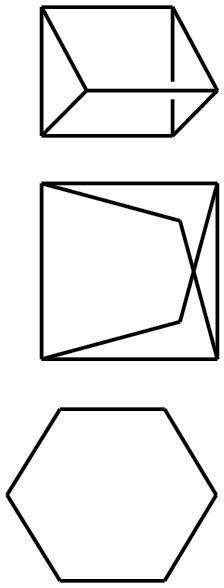

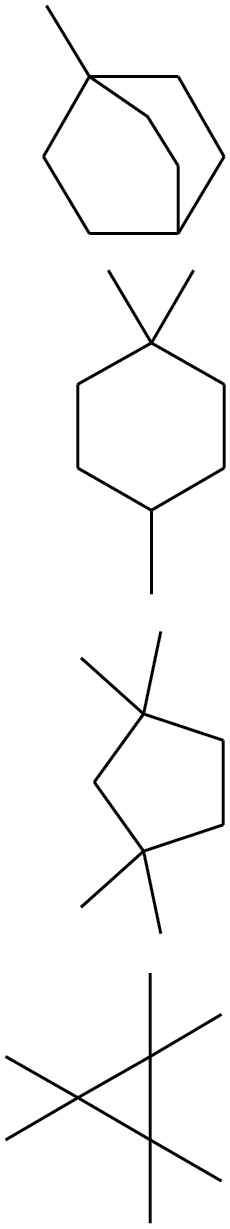

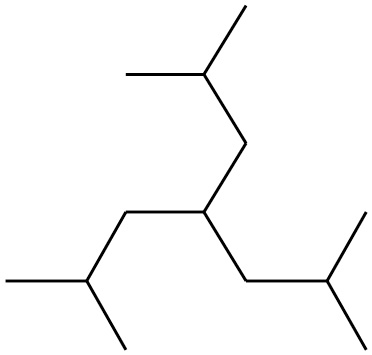

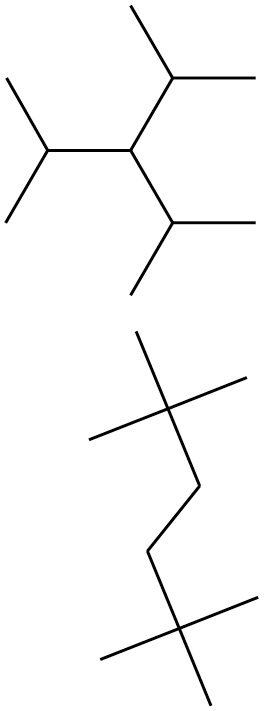

Таблица 2. Схематичное строение структурных группировок из атомов кремния в структурах кремнийорганических соединений

Число атомов Si	Частота реализации, %	Ациклические производные	Циклические и полициклические производные
2	28.9
3	9.7
4	16.4
5	6.0
6	11.6
7	5.0
8	6.3
9	3.5
10	4.4
11	1.3
12	0.3
13	0.9
14	4.1
15	0.3
16	0.6
18	0.3
22	0.3
∞	0.3

Тетракоординированные атомы кремния, входящие в состав комплексов SiC_nSi_4-n, занимают в структурах кристаллов позиции с симметрией С_s (6 комплексов), С₃ (8 комплексов), С₂ (14 комплексов) и С₁ (1710 комплексов).

Трехкоординированные комплексы состава SiC_nSi_3–n (n = 1 или 2) малочисленны. На их долю приходится всего 1.2% от выборки (22 комплекса – по 11 комплексов состава SiCSi₂ и SiC₂Si). Атомы кремния, входящие в состав таких группировок, образуют КП в виде плоских треугольников, для которых величины валентных углов C–Si–C и Si–Si–Si лежат в диапазоне значений 100.5–123.9° и 108.0–132.4° соответственно, составляя в среднем 112(6) и 122(8)°. Из 22 КП SiC_nSi_3–n только один комплекс, состава SiCSi₂, занимает позицию с нетривиальной симметрией. Так, атом Si(1) в структуре {FOHTAZ} [24] образует КП SiCSi₂ и располагается на поворотной оси второго порядка. Следует отметить, что в обсуждаемой выше структуре {FOHTAZ} [24] атомы Si(1) не выходят из плоскости, образованной одним координированным атомом углерода и двумя координированными атомами кремния. В то же время атомы Si в оставшихся 21 комплексе SiC_nSi_3–n не располагаются в плоскости, образованной тремя координированными атомами, и выходят из нее на небольшую величину δ = 0.009–0.291 Å.

Двухкоординированное состояние атомов кремния, образующих химическую связь Si–Si, наблюдается только для единственного комплекса SiCSi в структуре {DIRTIJ} [25]. Атомы кремния Si(1) образуют по одной химической связи с атомом С(1) и атомом Si(1) и занимают общие позиции в структуре кристалла. Несмотря на то что между атомами кремния в структуре {DIRTIJ} [25] реализуется тройная связь Si(1)≡Si(1), валентный угол Si(1)–Si(1)–C(1) составляет 132.1°, что связано со спецификой образования такой тройной связи. Согласно [26, 27] тройная связь Si≡Si реализуется за счет перекрывания двух sp²-гибридных орбиталей взаимодействующих атомов Si с образованием одной σ-связи, двух негибридных р-орбиталей атомов Si с образованием одной π-связи, а также посредством «бокового» перекрывания двух других sp²-гибридных орбиталей атомов Si, располагающихся перпендикулярно негибридным p-орбиталям, как это показано на рис. 2.

Рис. 2. Схематичное изображение бокового перекрывания sp²-гибридных орбиталей атомов кремния при образовании тройной Si≡Si-связи

Особенности строения КП SiSi_m

Структуры исследованных кремнийорганических соединений содержат в своем составе помимо комплексов SiC_n и SiC_nSi_m еще и комплексы SiSi_m, в которых атомы кремния образуют химические связи исключительно с другими атомами кремния. Для таких комплексов величина m, характеризующая КЧ, может изменяться от 2 до 4.

Наиболее характерным КЧ атомов кремния в комплексах SiSi_m является 4. На долю тетракоординированных атомов кремния приходится 193 комплекса SiSi₄ из 223, что составляет 86.5% от изученной выборки. В SiSi₄ центральные атомы кремния образуют КП в виде тетраэдра, собственная симметрия которого понижена до С₃ (8 комплексов), С₂ (8 комплексов) и С₁ (177 комплексов). Величины валентных углов Si–Si–Si для тетракоординированных комплексов изменяются в диапазоне от 53.9 до 164.0°, что, как и в предыдущих примерах, обусловлено включением таких атомов в конденсированные, поли- и спироциклические системы (табл. 2). Гистограмма распределения валентных углов Si–Si–Si для комплексов SiSi₄ представлена на рис. 1г.

Образование комплексов SiSi₃ наблюдается в 27 случаях (12.1% от выборки SiSi_m). В таких группировках атомы кремния координируют три других атома кремния, два из которых связаны с центральным посредством одинарных Si–Si-связей, в то время как третий атом Si образует с центральным атомом двойную связь Si=Si. Чаще всего (25 атомов) центральные атомы Si не лежат в плоскости, образованной тремя химически связанными с ними атомами Si, а выходят из нее на величину δ = 0.007–0.384 Å, при этом такие атомы Si характеризуются позиционной симметрией С₁. Максимальное значение δ = 0.384 Å соответствует эндоциклическому атому Si(2) в структуре {SUQRUS} [28]. Обсуждаемый атом Si(2), являясь частью пятичленной гетероциклической системы, образует кратную эндоциклическую связь Si=Si, а также экзоциклическую связь Si–Si с объемным ди-t-бутил(метил)силильным фрагментом, что и является причиной неравномерного окружения атома Si(2) и, как следствие, его выхода из плоскости, образованной тремя координированными атомами Si. Нулевое значение величины δ наблюдается в случае атомов Si(1) и Si(2), лежащих на поворотных осях второго порядка, в структуре {ENEYIF} [29]. Валентные углы Si–Si–Si в комплексах SiSi₃ лежат в диапазоне 62.1–167.4°.

Образование атомами кремния КП состава SiSi₂ наблюдается всего в двух структурах – {BIDLUW} [30] и {XATSUI} [31]. Атомы Si(1) в {BIDLUW} [30] и атомы Si(1) и Si(2) в {XATSUI} [31] образуют кратные связи Si≡Si. Как и в случае комплексов SiCSi, описанных выше, фрагменты Si–Si≡Si не являются линейными. Валентные углы Si–Si≡Si лежат в диапазоне 137.4–138.8°. Двухкоординированные атомы Si, входящие в состав SiSi₂, располагаются в общих позициях в структурах кристаллов.

Характеристики ПВД атомов кремния

В структуре 1124 исследованных соединений ПВД атомов кремния, входящих в состав КП SiC_n, SiC_nSi_m и SiSi_m, в сумме образуют 72900 граней. Проведенный анализ показал, что химическим взаимодействиям Si–С и Si–Si отвечают 11403 и 3592 грани соответственно. Роль атомов Z, с которыми атомы Si образуют невалентные контакты Si···Z, играют атомы H (47164 грани), C (8127 граней) и Si (2614 граней). В табл. 3 и 4 приведена краткая характеристика всех валентных Si–X и невалентных взаимодействий Si···X (X = C или Si) в структурах рассматриваемых соединений. Наглядно охарактеризовать такие взаимодействия позволяет график зависимости телесных углов (Ω), выраженных в процентах от полного телесного угла 4π стерадиан, под которыми грани ПВД «видны» из ядер атомов кремния, от соответствующих межъядерных расстояний Si–X и Si···X (X = C или Si) (рис. 3). Химические связи Si–X лежат в диапазоне 1.58–2.54 Å для X = C и 2.06–2.68 Å для X = Si (табл. 3). Дополнительный анализ показал, что средняя длина углерод-углеродной связи фрагмента Si–C–C закономерно изменяется в зависимости от гибридизации атома С. Так, в ряду Si–C–C, Si–C=C и Si–C≡C средние величины d(C–C) принимают значения 1.53(3), 1.40(5) и 1.20(1) Å соответственно. Указанные значения d(C–C) в пределах погрешности совпадают с длинами связей C–C, установленными для случая реализации комплексов состава AlC_n [10]. Аналогичная закономерность наблюдается и в случае изменения межатомного расстояния Si–Si, Si=Si и Si≡Si, принимающего значения 2.37(3), 2.18(4) и 2.059(3) Å соответственно. В то же время длина одинарной связи d(Si–X) в ряду Si–X–X, Si–X=X и Si–X≡X, где Х – атом С или Si, в пределах погрешности не зависит от гибридного состояния атома Х и составляет 1.88(3) Å (для Х = С) и 2.37(3) Å (для Х = Si).

Таблица 3. Характеристики валентных взаимодействий Si–C и Si–Si в структурах кристаллов

Таблица 4. Характеристики невалентных взаимодействий Si–C и Si–Si в структурах кристаллов

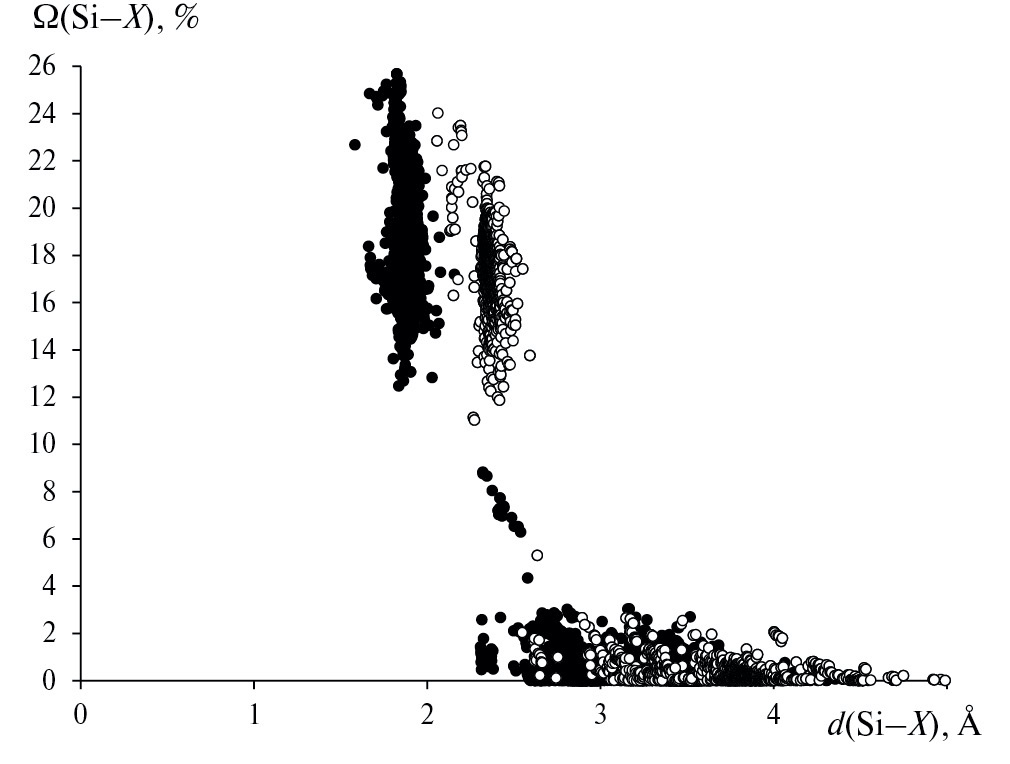

Рис. 3. Зависимость телесных углов W (выраженных в % от 4p стерадиан) граней ПВД атомов кремния в комплексах SiС_n и SiC_nSi_m от межатомных расстояний Si–X, где X = C (черные кружки) или Si (белые кружки), соответствующих этим граням

Независимо от КЧ и степени окисления атомов кремния, а также формы и симметрии их ПВД, валентные и невалентные взаимодействия между атомами Si и X (X = C или Si) описываются едиными линейными зависимостями значений телесных углов граней ПВД от соответствующих межатомных расстояний (рис. 3):

$\overline{)(\text{Si}-\text{C})=40.35\left(8\right)-12.37\left(3\right)d(\text{Si}-\text{C})}$, (1)

$\overline{)(\text{Si}-\text{Si})=45.44\left(19\right)-12.16\left(6\right)d(\text{Si}-\text{Si})}$, (2)

с коэффициентами корреляции ρ = -0.929 (для 21145 граней Si–C) и -0.919 (для 7014 граней Si–Si). В соответствии с [32], существование подобных линейных корреляций можно рассматривать в качестве критерия, указывающего на существование ближнего порядка, обусловленного химическими взаимодействиями между атомами, на основании чего следует полагать, что взаимодействия Si–X (X = C или Si) в структурах охарактеризованных кристаллов подчиняются общей закономерности, не зависящей от валентного состояния атомов Si.

Как видно из представленных в табл. 3 данных для обсуждаемых соединений, длина связи Si–X (X = C или Si) изменяется более чем на 0.9 Å, однако такая вариация межатомного расстояния Si–X (X = C или Si) практически не сказывается на величине объема ПВД атомов Si, который в пределах 3σ(V_ПВД) является постоянной величиной, практически не зависящей от значения КЧ. Напротив, изменение степени окисления центрального атома кремния неминуемо сказывается на величине V_ПВД. Так, согласно данным табл. 1, уменьшение степени окисления атома Si сопровождается закономерным ростом величины V_ПВД атомов кремния, средние значения которых составляют 9.2(5), 10.7(4) и 16.9(1.0) ų для атомов Si(IV), Si(III) и Si(II), образующих КП SiC_n, соответственно. Аналогичная зависимость от величины степени окисления Si наблюдается и в случае объемов ПВД атомов кремния, входящих в состав КП SiC_nSi_m. Так, в ряду SiSi_m, SiCSi_m, SiC₂Si_m и SiC₃Si, в котором степень окисления центрального атома кремния увеличивается от 0 (для комплексов SiSi_m) до +3 (для комплексов SiC₃Si), величина V_ПВД атомов Si уменьшается, принимая значения 18.2(8), 15.5(6), 13.2(5) и 10.9(4) ų соответственно. С учетом данных V_ПВД для КП SiC₄ зависимость величины V_ПВД от степени окисления атомов Si описывается линейным уравнением:

$V_{ПВД}\left({\text{SiC}}_n{\text{Si}}_m\right)=17.92-2.26n$ (3)

с коэффициентом корреляции -0.997, где n – количество атомов углерода в комплексах SiC_nSi_m, численно совпадающее со степенью окисления атомов кремния.

В соответствии с ранее полученными данными о характеристиках ПВД атомов щелочных, щелочноземельных металлов и алюминия, находящихся в углеродном окружении [8, 10], величина V_ПВД центрального атома в комплексах MC_n (M = Na, Mg, Al, Si) при движении по периоду слева направо монотонно уменьшается, принимая значения 19.6(2.5), 14.3(1.4), 11.4(7) и 9.2(6) ų для атомов Na, Mg, Al, Si соответственно.

Нецентросимметричность окружения атомов кремния возможно оценить с помощью величины вектора смещения ядра атома из центра тяжести его ПВД (D_A) [33].]. Как видно из приведенных в табл. 1 данных, величина D_A в случае комплексов Si(IV)C₄, Si(IV)C₃ и SiSi_m равна нулю в пределах 2σ(D_A). В случае КП Si(II)C₂ и SiC_nSi_m (где n ≥ 1) величина D_A в пределах 2σ(D_A) не является нулевой. Причиной этого в случае двухкоординированных атомов кремния Si(II)C₂ является наличие не поделенной электронной пары у атомов Si(1) в структурах {BOHPAP} [19] и {YEZREC} [20], представляющих собой радикалы. Отметим, что в случае комплексов Si(II)C₁₀ атомы Si(1) располагаются в центросимметричных позициях, в результате чего величина D_A их ПВД равна 0, в то время как для ПВД атомов Si(2), занимающих общие позиции в структуре кристалла, вектор D_A равен 0.27 Å. В случае комплексов SiC_nSi_m (где n ≥ 1) основной причиной ненулевых значений вектора D_A является искажение первой координационной сферы атомов кремния посредством координации атомов разной химической природы и, как следствие, реализации неравноценных по величине длин связей d(Si–C) и d(Si–Si). На наш взгляд, на величину D_A для КП SiCSi не оказывают влияния электроны, участвующие в боковом перекрывании двух sp²-гибридных орбиталей соседних атомов Si (рис. 2), поскольку в случае комплексов SiSi₂, природа химического связывания в которых аналогична SiCSi, величина D_A = 0.07(2) Å в пределах погрешности равна нулю.

Помимо вектора D_A, искажение ПВД можно охарактеризовать, используя величину второго момента инерции (G₃), представляющего из себя безразмерный параметр, характеризующий степень сферичности полиэдра [34]. В случае КП SiC_n величина G₃ изменяется в диапазоне 0.089–0.104, а для комплексов SiC_nSi_m (где n = 0–4) значения G₃ укладываются в диапазон 0.082–0.100. Согласно [34] на основании величины G₃ связи Si–X (X = C или Si) следует интерпретировать преимущественно как ковалентные (G₃ > 0.082).

Наглядно охарактеризовать особенность окружения атомов кремния в исследованных структурах позволяет (d, φ)-распределение [33], графики которого для ПВД атомов Si, входящих в КП состава SiC_n, SiC_nSi_m и SiSi_m, представлены на рис. 4.

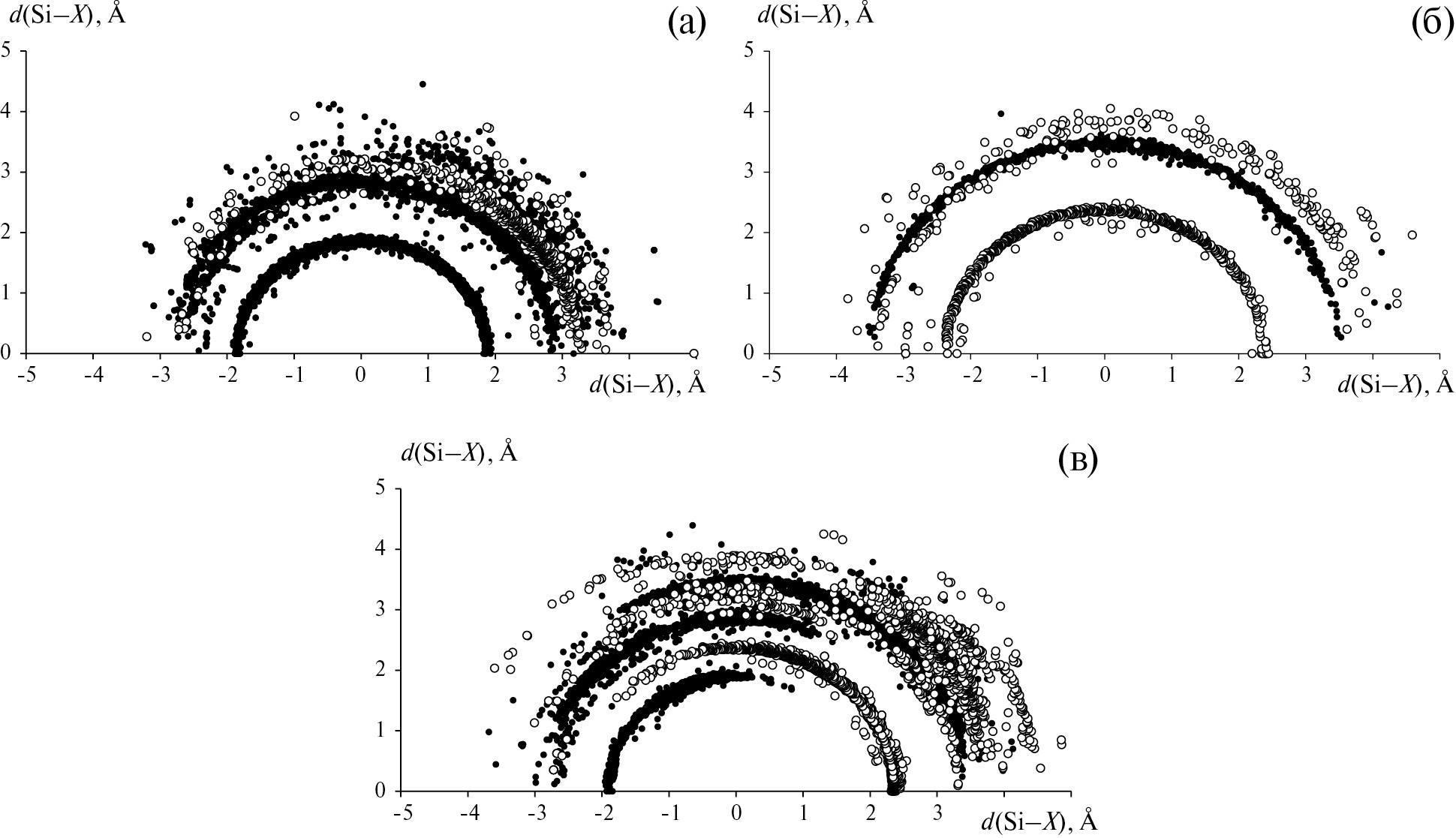

Рис. 4. Распределение (d, j) для ПВД атомов кремния, входящих в состав комплексов SiС_n (а), SiSi_m (б) и SiC_nSi_m (в). Черными кружками обозначены атомы C, белыми – атомы Si

Вид (d, φ)-распределения для ПВД атомов кремния, образующих комплексы SiC_n и SiSi_m, представлен двумя контактными кривыми, которые представляют две координационные сферы атомов кремния (рис. 4, а и б). Первая координационная сфера включает в себя валентные взаимодействия Si–X (X = C или Si), которым отвечают контактные кривые с радиусами 1.87(4) и 2.37(5) Å, для связей Si–C и Si–Si соответственно. Вторая координационная сфера большего радиуса имеет достаточно диффузный вид и представлена невалентными взаимодействиями Si/C и Si/Si.

Несколько иной вид имеет (d, φ)-распределение для комплексов SiC_nSi_m (рис. 4в). В данном случае контактные кривые, отвечающие сильным взаимодействиям Si–X и слабым невалентным контактам Si/X (X = C или Si), имеют вид чередующихся между собой полудуг. Отметим, что точки, отвечающие за химические связи Si–C, располагаются преимущественно при значениях угла φ > 90°, в то время как точки, характеризующие сильные взаимодействия Si–Si, лежат при значениях угла φ < 90°. Данное обстоятельство можно объяснить, исходя из направленности ковалентных связей Si–X (X = C или Si) при рассмотрении КП SiC_nSi_m, характеризующихся асимметрией в расположении лигандов.

Особенности топологии Si-подрешеток

Как известно [35], по классическим представлениям в подрешетках, состоящих из атомов «тяжелых» элементов, в структурах кристаллов должно соблюдаться правило «12 соседей», с точки же зрения стереоатомной модели строения кристаллов в таких подрешетках выполняется правило «14 соседей» [36].

Проведенный нами анализ показал, что в Si-подрешетках кристаллов кремнийорганических соединений общей формулой Si_aC_bH_c (a, b, c – стехиометрические коэффициенты) число граней ПВД, обозначающееся символом N_f и равное числу атомов кремния, окружающих базисный атом Si, изменяется от 4 до 25 (рис. 5). Согласно полученным данным, в Si-подрешетках наиболее характерными являются ПВД, величина N_f которых равна 14. На долю таких 14-гранников приходится 891 ПВД, что соответствует примерно 21.0% от объема изученной выборки. Следующими по частоте реализации после ПВД с N_f =14 оказываются 15- и 16-гранники – в охарактеризованной выборке их содержится 649 и 650 полиэдров соответственно, что составляет всего по 15.3% на каждый. ПВД атомов Si в Si-подрешетках, обладающие 17 гранями, по частоте встречаемости располагаются на четвертом месте – в изученной выборке содержится 428 таких ПВД (10.1%).

Рис. 5. Распределение ПВД 4243 атомов Si в зависимости от числа граней (N_f) полиэдров в Si-подрешетках структуры кристаллов кремнийорганических соединений

Как видно из рис. 5, наиболее характерной величиной N_f у ПВД атомов Si в Si-подрешетке является 14. На долю таких 14-гранников приходится 891 полиэдр, при этом чаще всего реализуются полиэдры с комбинаторно-топологическим типом [4⁶6⁸], отвечающим федоровскому кубооктаэдру (205 из 891). Следующими по распространенности следуют 16-гранники (650 полиэдров) и 15-гранники (649 полиэдров). В то же время ПВД атомов Si в Si-подрешетках с N_f 12 реализуются в 156 случаях (3.7% от выборки). Вид 14-, 15- и 16-гранников представлен на S-Fig.1 в приложении.

Дополнительный анализ показал, что распределение межатомных контактов в зависимости от расстояния Si–Si в ПВД атомов в Si-подрешетках достаточно неравномерно (рис. 6), что обусловлено различным способом связывания комплексов SiC_n и SiC_nSi_m друг с другом. На графиках, представленных на рис. 6, отчетливо видны мощные максимумы в диапазоне 2–4 Å. В случае комплексов SiC_n, график распределения межатомных расстояний Si–Si в Si-подрешетках которого представлен на рис. 6а, максимум, располагающийся в области примерно из 3.22(9) Å, соответствует атомам кремния, находящимся в пределах одной молекулы, как и базисный атом Si. В случае комплексов SiC_nSi_m первый максимум 2.37(5) Å на рис. 6б отвечает образованию химических связей Si–Si, в то время как второй пик 3.94(17) Å, как и в случае комплексов SiC_n, обусловлен наличием нескольких атомов кремния, входящих в состав одной молекулы. Типичное расположение атомов кремния в Si-подрешетке с характерным межатомным расстоянием представлено на S-Fig. 2 в приложении.

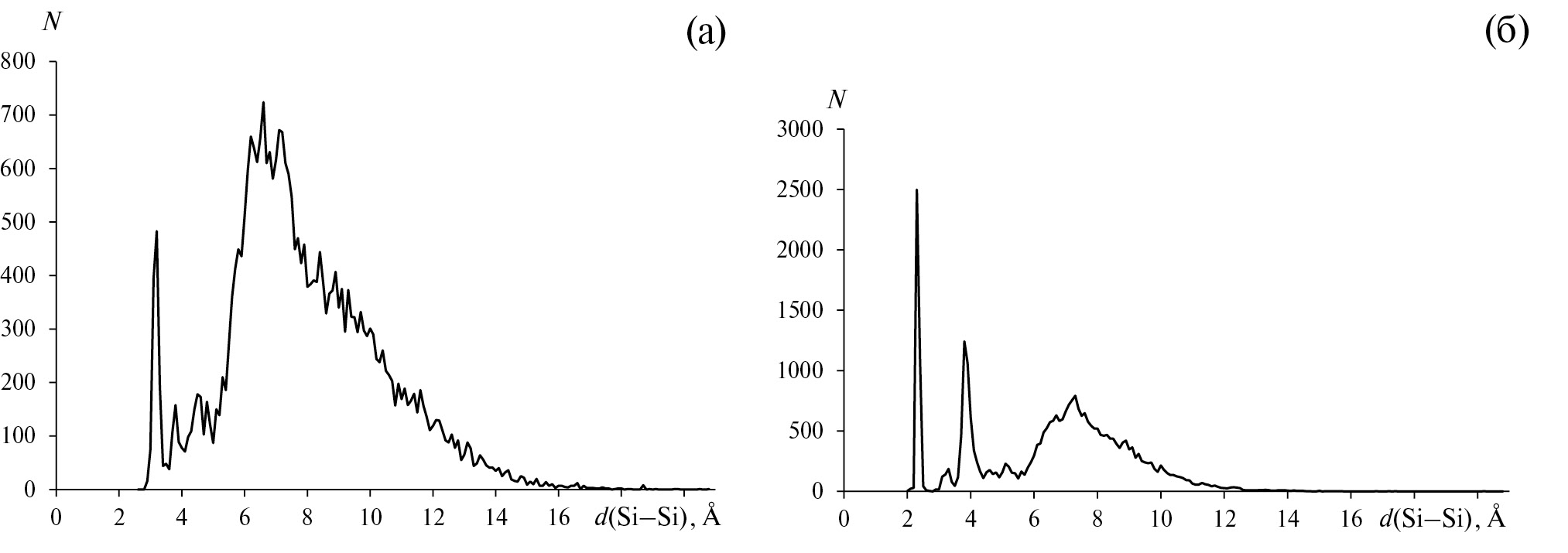

Рис. 6. Распределение межатомных расстояний в Si-подрешетках в зависимости от величины d(Si–Si). Гистограммы построены с шагом 0.1 Å и учитывают все расстояния d(Si–Si) ≤ 21 Å между атомами, имеющими общую грань ПВД и образующими КП состава SiC_n (а) и SiC_nSi_m (б)

Таким образом, использование стереоатомной модели строения кристаллов и разбиение кристаллического пространства с помощью ПВД позволило дать количественную оценку стереоэффекту не поделенной электронной пары у атомов Si(II), а также охарактеризовать стереохимию атомов кремния, с учетом абсолютно всех контактов, возникающих меду атомами в структурах кристаллов, а не только наиболее значимых. В следующей работе будут представлены результаты кристаллохимического анализа углеводородов и их сравнительная характеристика с их кремнийсодержащими аналогами.

ФИНАНСИРОВАНИЕ РАБОТЫ

Исследование выполнено за счет гранта Российского научного фонда (проект № 20-73-10250).

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликта интересов.
