О возможном ферромагнетизме допированного азотом углеродного материала
- Авторы: Васильев В.П.1, Кабачков Е.Н.1, Куликов А.В.1, Морозов Ю.Г.2, Шульга Ю.М.1
-
Учреждения:
- ФИЦ проблем химической физики и медицинской химии РАН
- Институт структурной макрокинетики и проблем материаловедения им. А.Г. Мержанова РАН
- Выпуск: Том 97, № 4 (2023)
- Страницы: 565-569
- Раздел: ФОТОХИМИЯ, МАГНЕТОХИМИЯ, МЕХАНОХИМИЯ
- URL: https://journals.rcsi.science/0044-4537/article/view/136579
- DOI: https://doi.org/10.31857/S0044453723040325
- EDN: https://elibrary.ru/TJIVTW
- ID: 136579
Цитировать
Аннотация

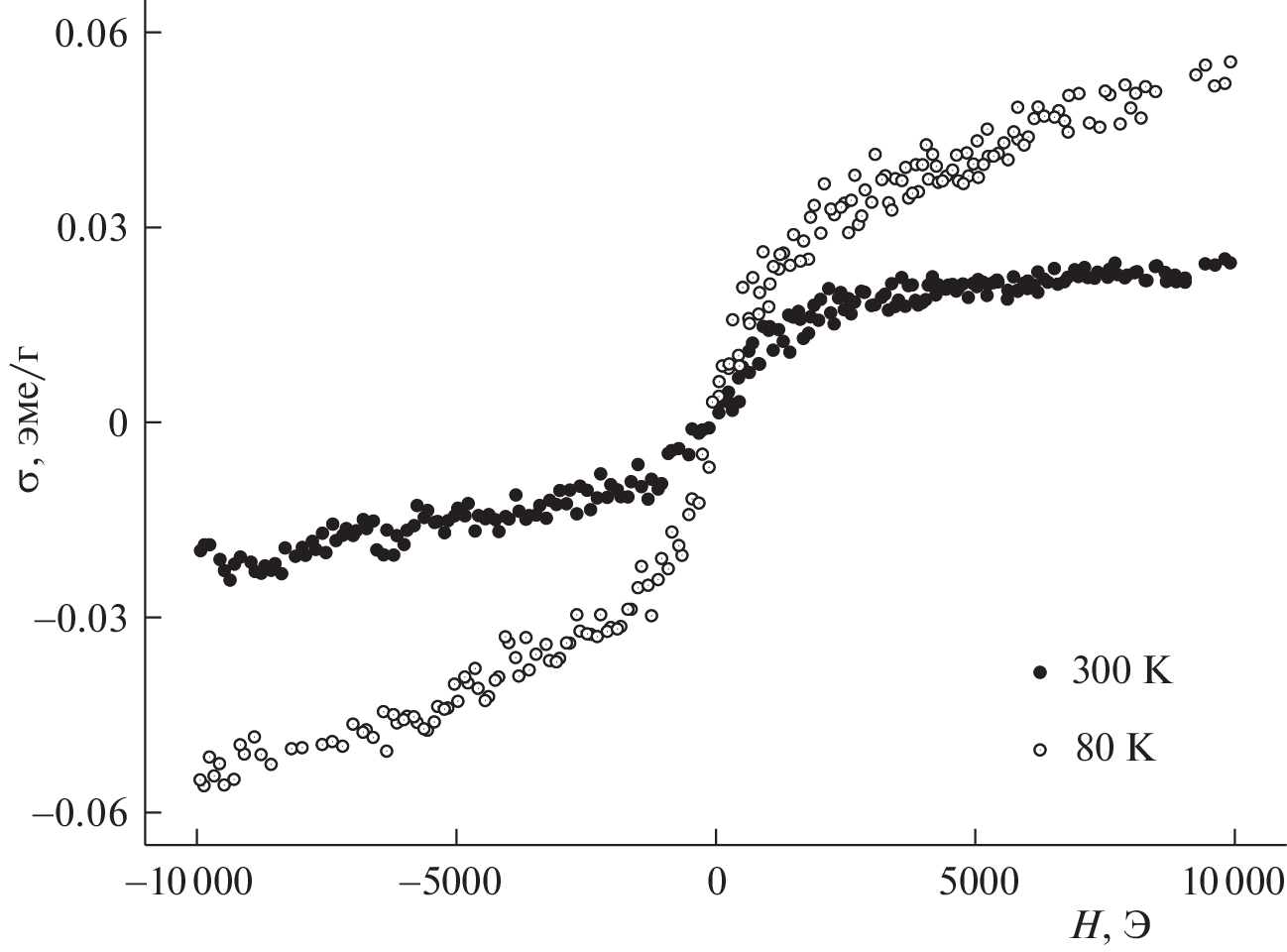

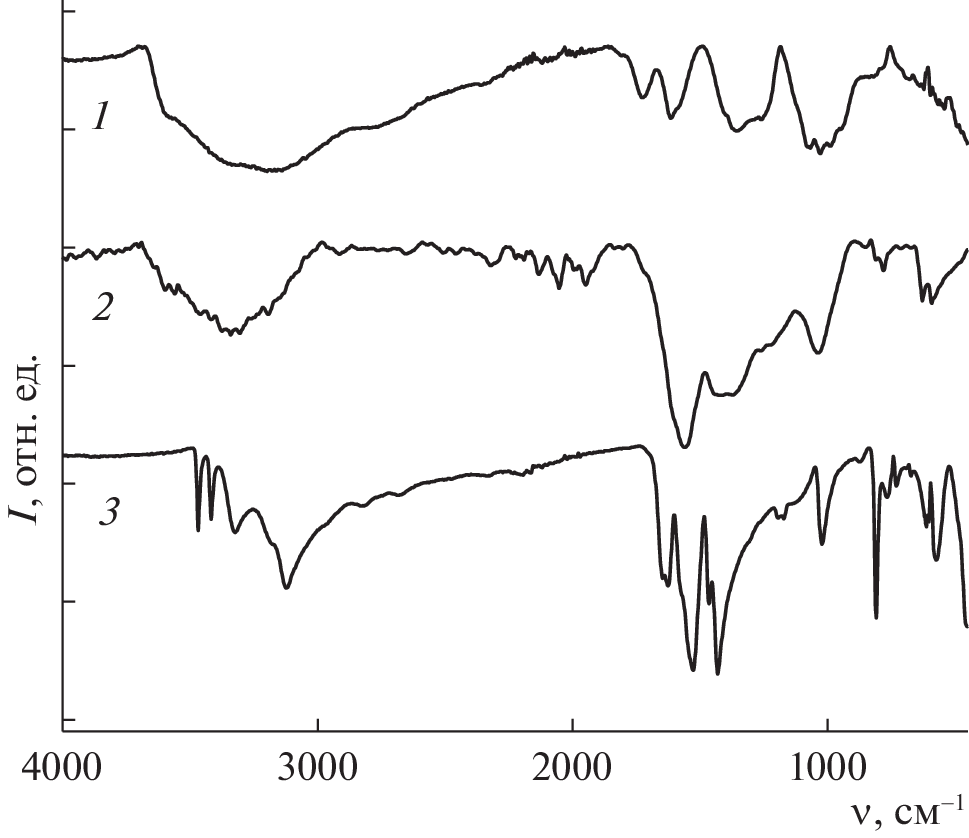

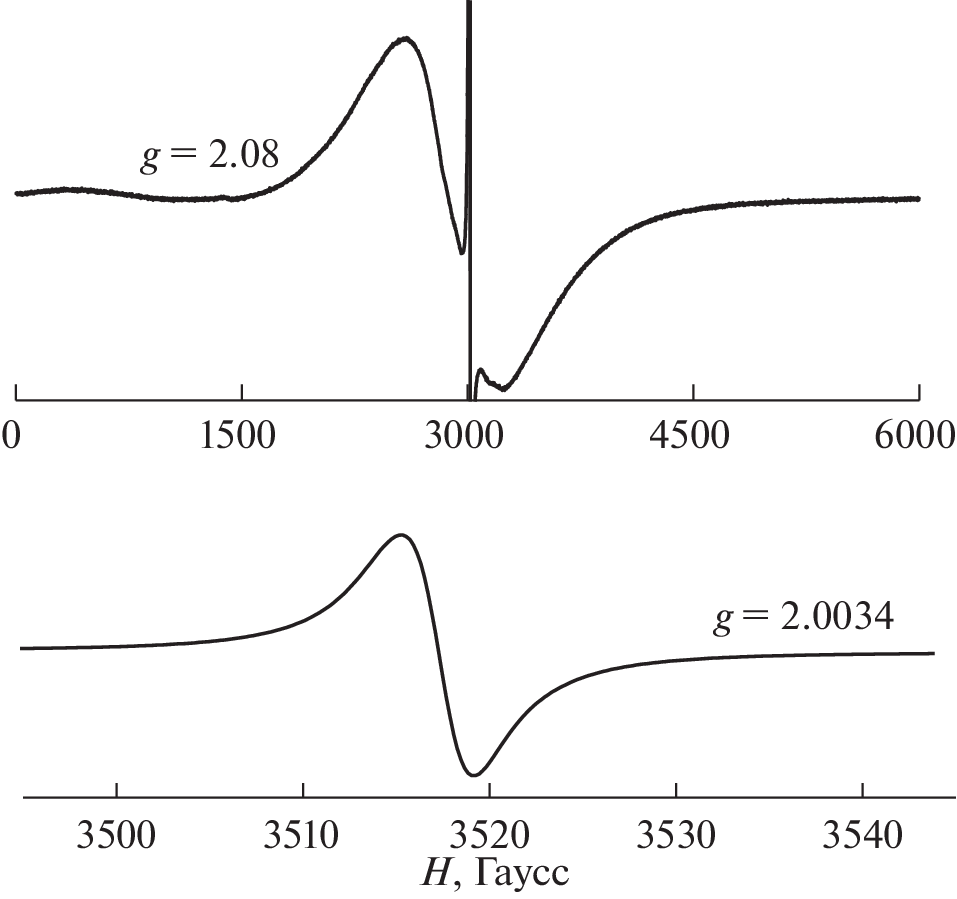

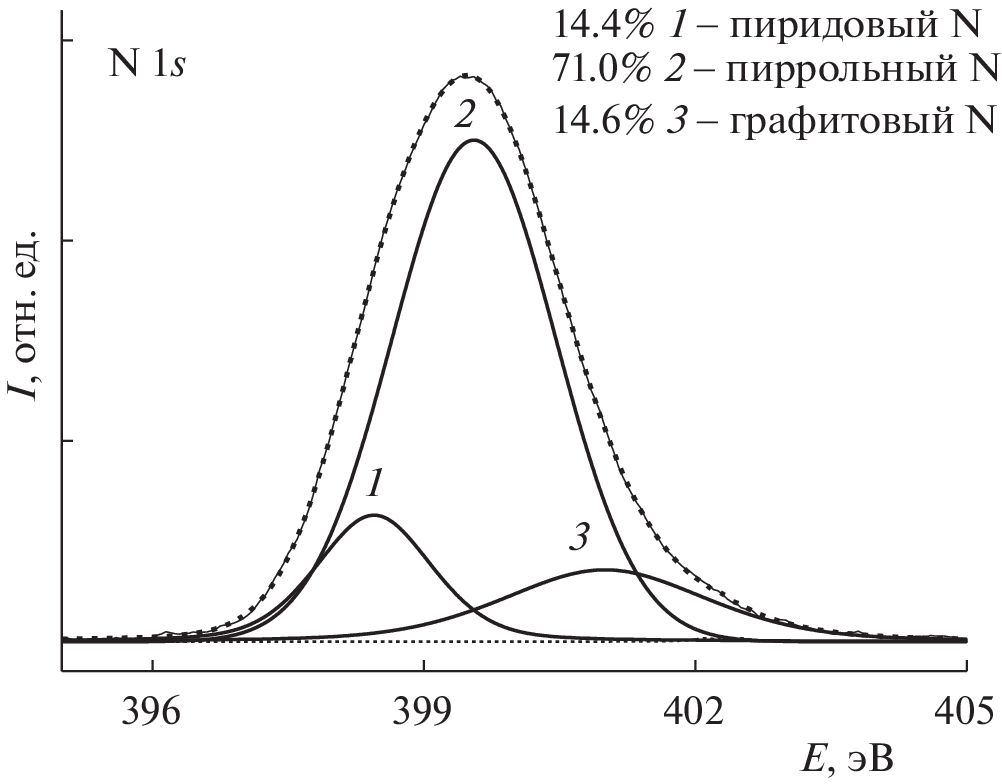

Допированный азотом углеродный материал (ДАУМ) был синтезирован в результате размола смеси оксида графена и меламина в планетарной мельнице с шарами и корпусом из диоксида циркония. В спектре ЭПР ДАУМ помимо узкого сигнала при g = 2.0034 наблюдали широкий сигнал с g = 2.08. Исследование с помощью магнетометра показало, что предположительно ДАУМ является ферромагнетиком с намагниченностью насыщения при комнатной температуре приблизительно 0.02 эме/г и коэрцитивной силой 100 Э.
Ключевые слова
Об авторах
В. П. Васильев
ФИЦ проблем химической физики и медицинской химии РАН
Email: vvp@icp.ac.ru
Россия, 142432, Московская обл., Черноголовка
Е. Н. Кабачков
ФИЦ проблем химической физики и медицинской химии РАН
Email: vvp@icp.ac.ru
Россия, 142432, Московская обл., Черноголовка
А. В. Куликов
ФИЦ проблем химической физики и медицинской химии РАН
Email: vvp@icp.ac.ru
Россия, 142432, Московская обл., Черноголовка
Ю. Г. Морозов
Институт структурной макрокинетики и проблем материаловедения им. А.Г. Мержанова РАН
Email: vvp@icp.ac.ru
Россия, 142432, Черноголовка
Ю. М. Шульга
ФИЦ проблем химической физики и медицинской химии РАН
Автор, ответственный за переписку.
Email: vvp@icp.ac.ru
Россия, 142432, Московская обл., Черноголовка
Список литературы
- Vasiliev V.P., Manzhos R.A., Krivenko A.G. et al. // Mendeleev Commun. 2021. V. 31. P. 529.
- Vasiliev V.P., Manzhos R.A., Kochergin V.K. et al. // Materials. 2022. V. 15. AID 821 (11p).
- Hummers W.S., Offeman R.E. // J. Am. Chem. Soc. 1958. V. 80. P. 1339.
- Lazar P., Mach R., Otyepka M. // J. Phys. Chem. C. 2019. V. 123. P. 10695.
- Wang B., Fielding A.J., Robert A.W. // Ibid. 2019. V. 123. P. 2556.
- Makarova T.L., Sundqvist B., Höhne R. et al. // Nature. 2001. V. 413. P. 716.
- Antonov V.E., Bashkin I.O., Khasanov S.S. et al. // J. Alloy. Compd. 2002. V. 330–332. P. 365.
- Wang Y., Huang Y., Song Y. et al. // Nano Letters. 2009. V. 9. P. 220.
- Ovchinnikov. A.A. // Dokl. (Proc.) Acad. Sci. USSR. 1977. V. 236. P. 928.
- Ovchinnikov A.A. // Theor. Chim. Acta. 1978. V. 47. P. 297.
- Ovchinnikov A.A., Shamovsky I.L. // J. Mol. Struct. (Theochem). 1991. V. 83. P. 133.
- Wang Y., Guo Y., Wang Z. et al. // ACS Nano. 2021. V. 15. P. 12069.
