Crystal Structure and Properties of Complex Oxides (Nd,Ba)(Co,Fe)O3–δ
- 作者: Aksenova T.1, Volkova N.1, Legonkova V.1, Cherepanov V.2
-
隶属关系:
- Ural Federal University named after the first President of Russia B.N. Yeltsin
- Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
- 期: 卷 97, 编号 1 (2023)
- 页面: 101-111
- 栏目: СТРОЕНИЕ ВЕЩЕСТВА И КВАНТОВАЯ ХИМИЯ
- URL: https://journals.rcsi.science/0044-4537/article/view/136534
- DOI: https://doi.org/10.31857/S0044453722120020
- EDN: https://elibrary.ru/BAJSQT
- ID: 136534
如何引用文章
详细

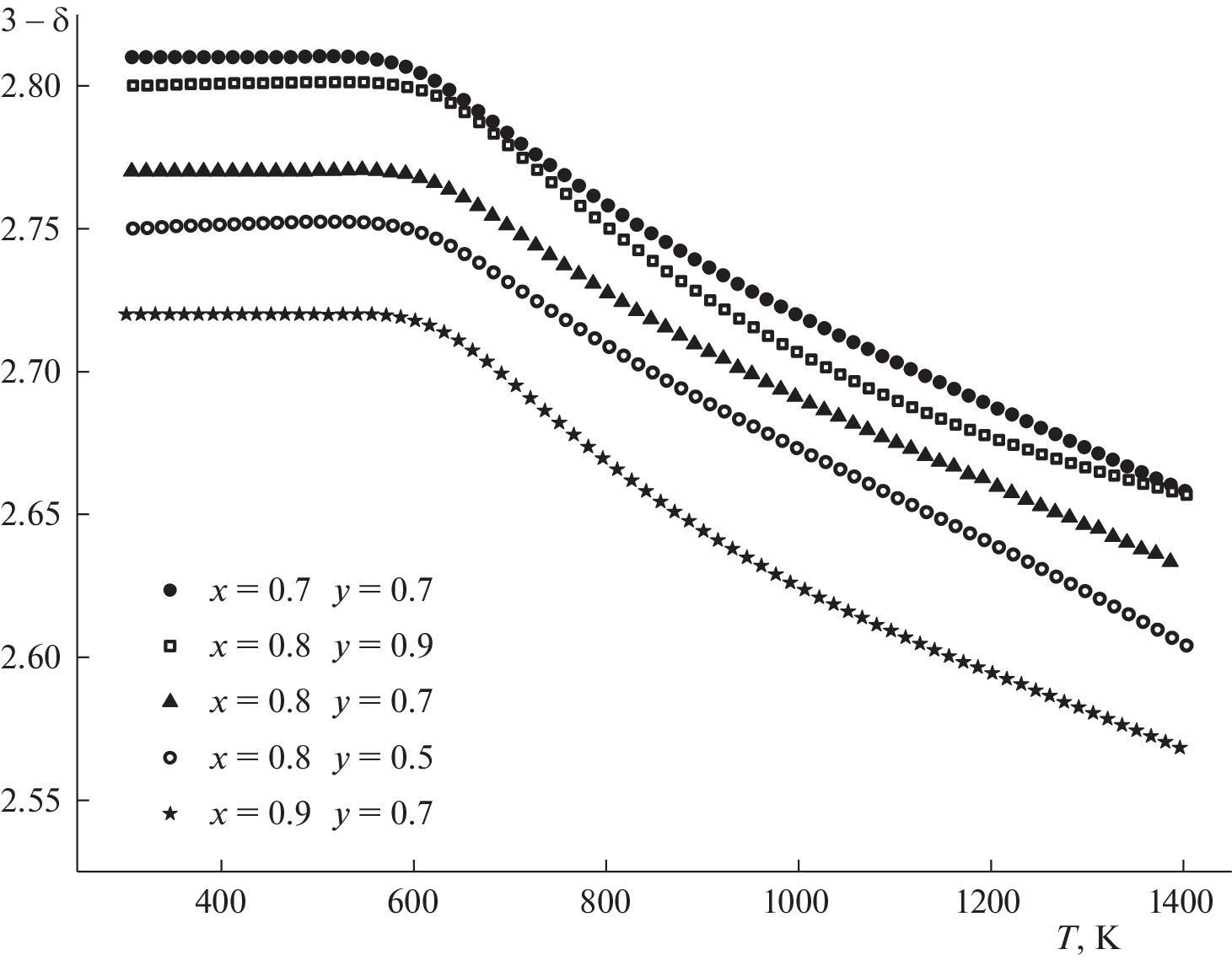

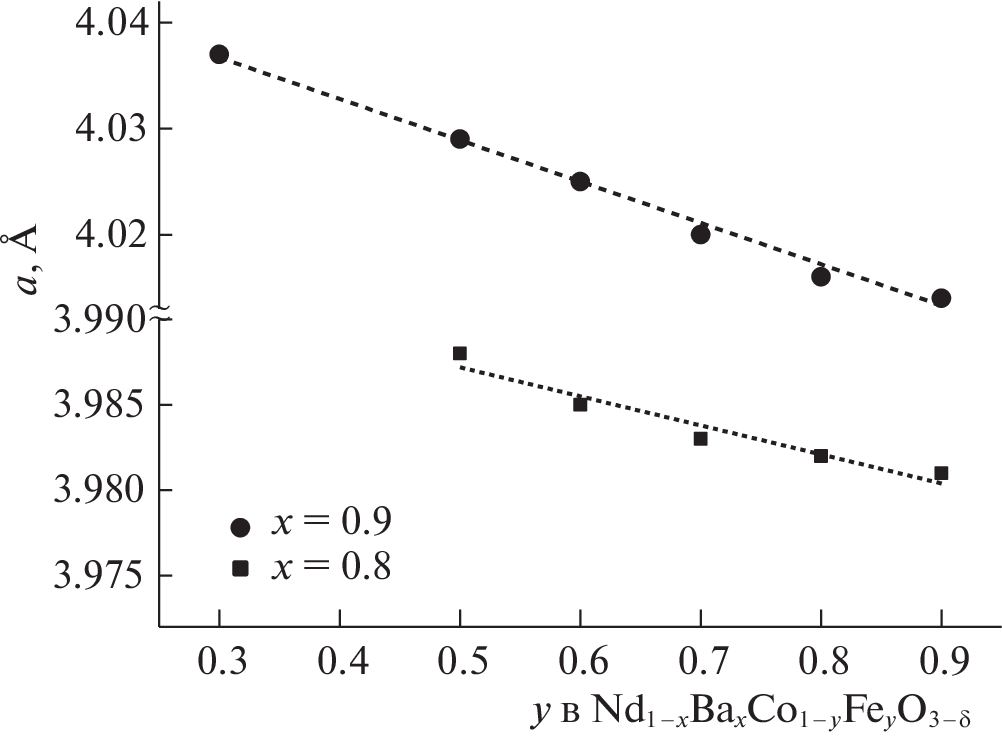

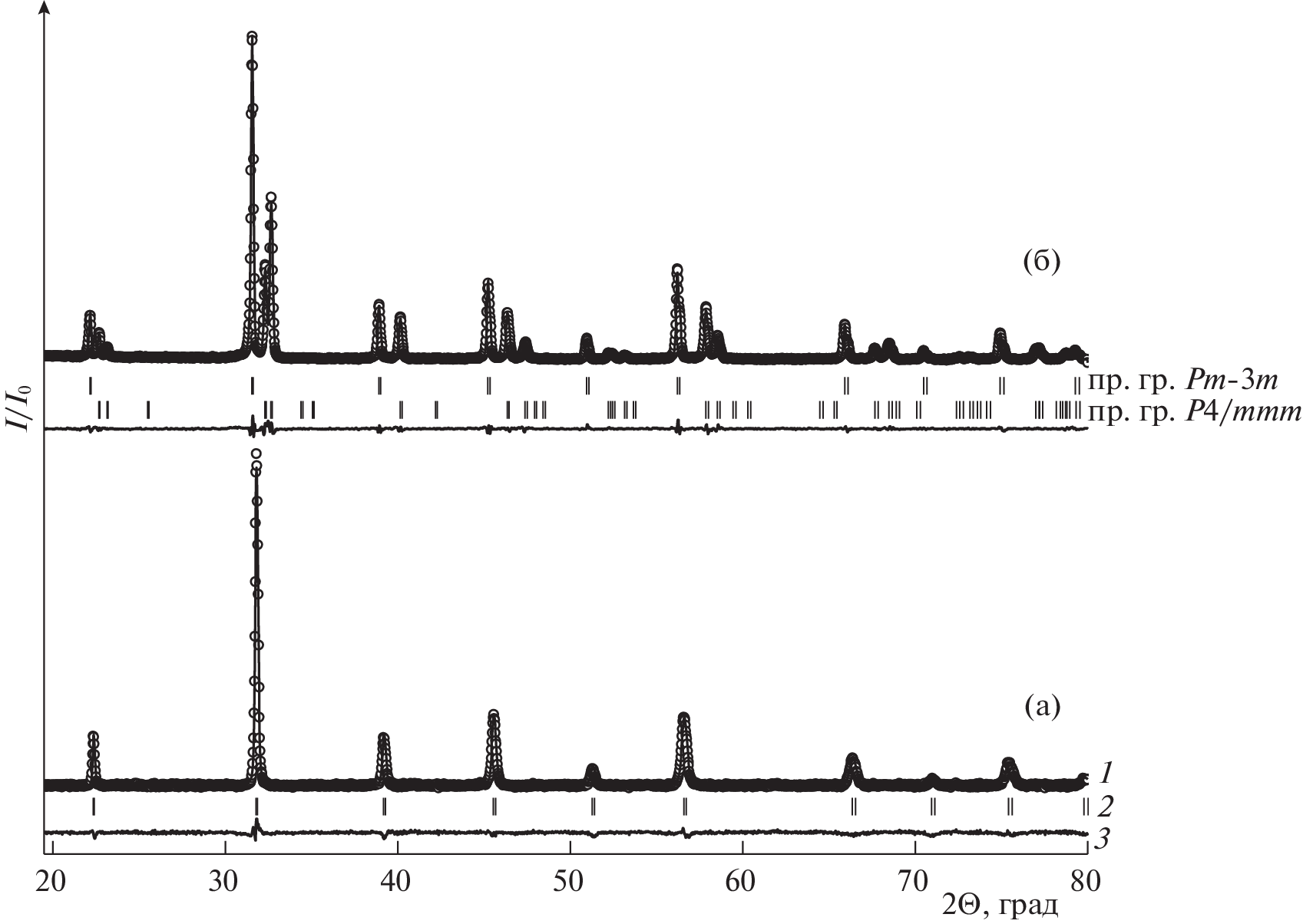

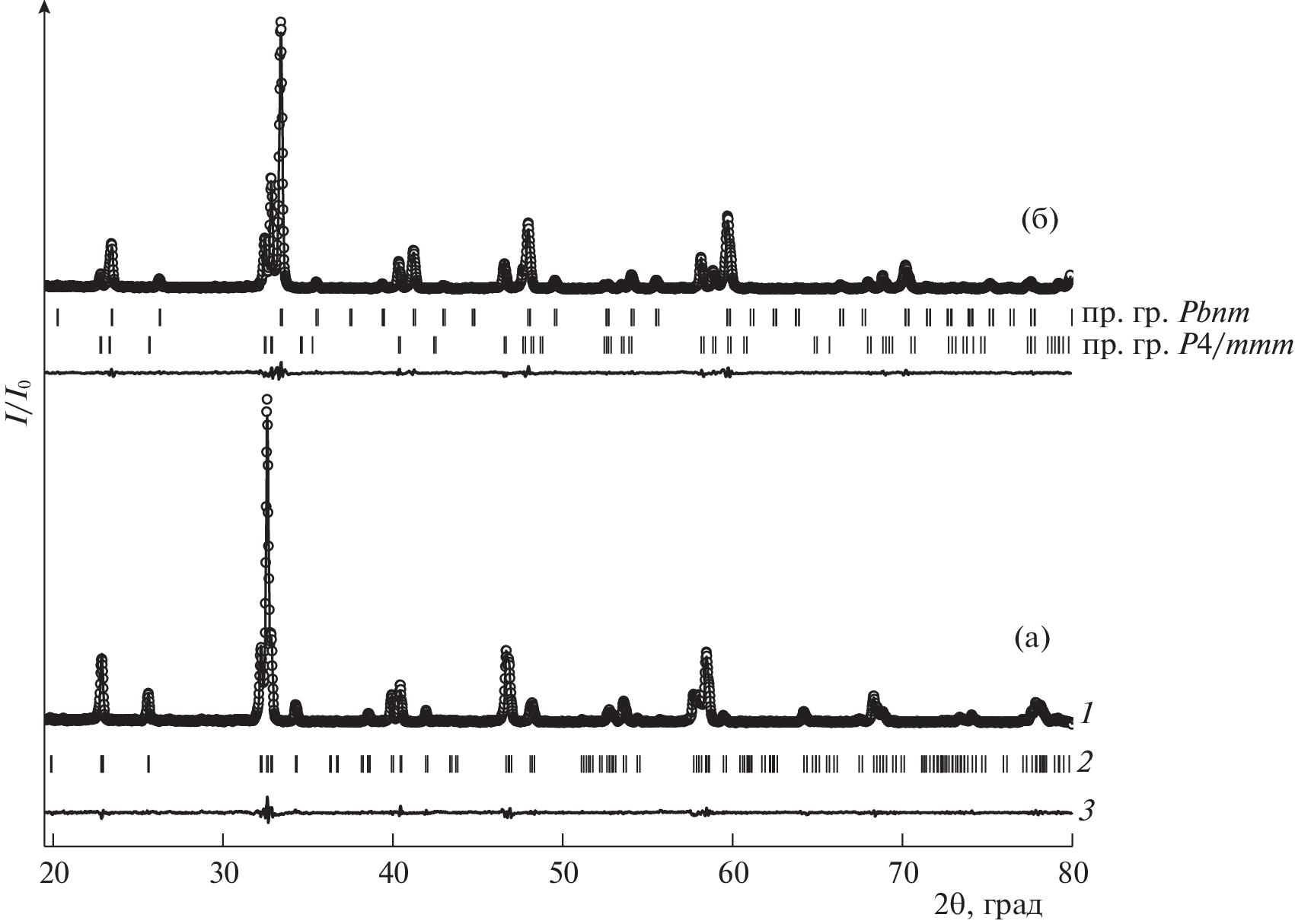

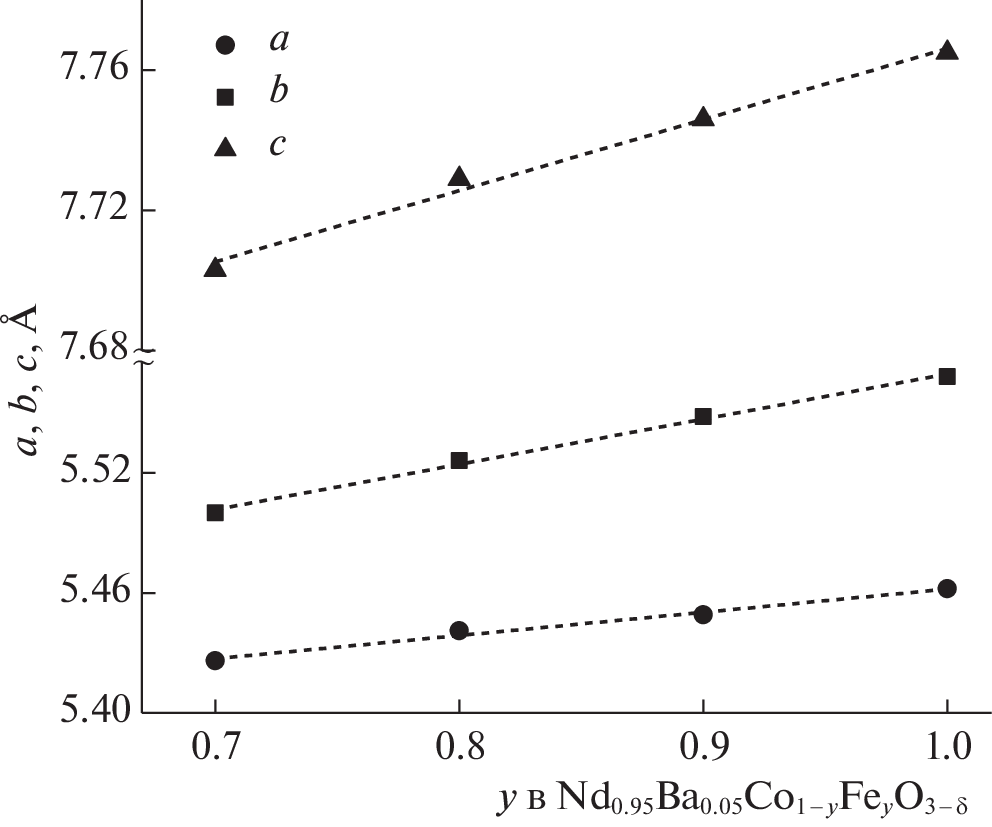

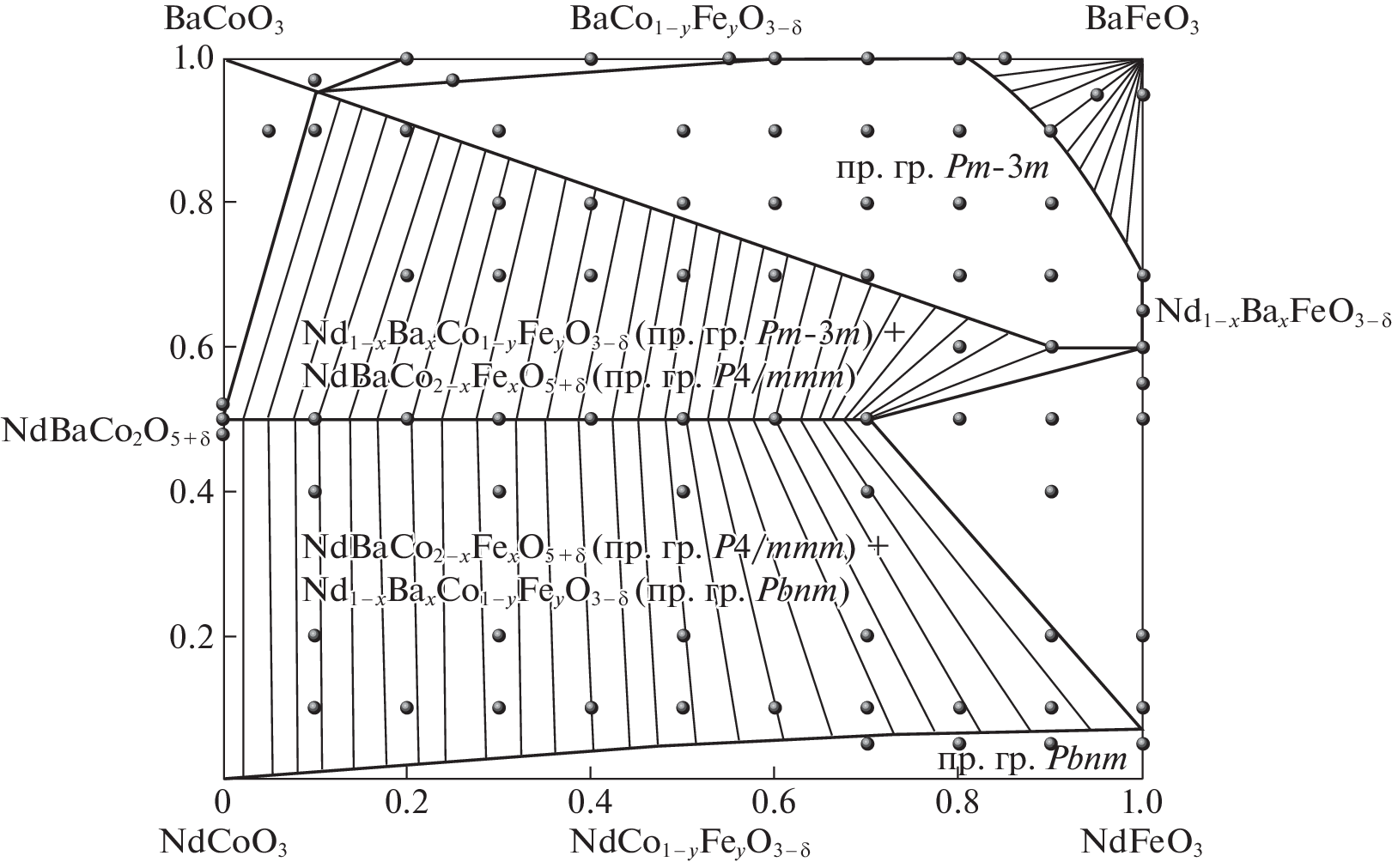

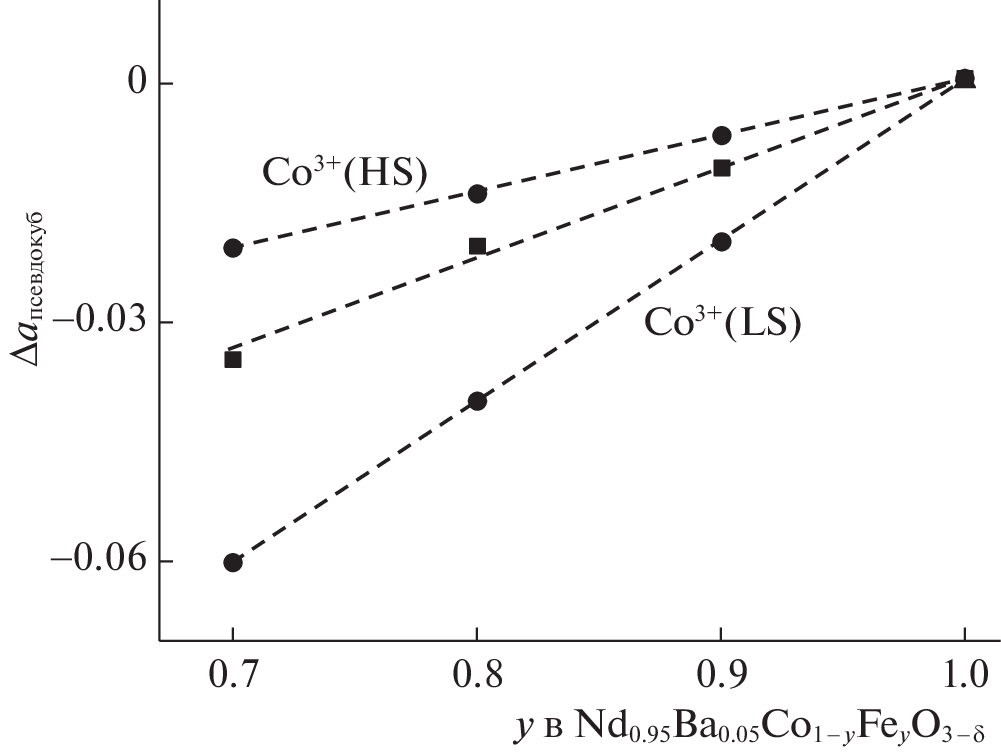

The homogeneity ranges and crystal structure of solid solutions of Nd1−x1BaxCo1−y1FeyO3−δ3 composition were detected. Depending on introduced barium concentration Nd1−x1BaxCo1−y1FeyO3−δ3 oxides have been crystallized in the orthorhombically distorted (x = 0.05, sp. gr. Pbnm), cubic (0.6 ≤ x ≤ 0.9, sp. gr. Pm-3m) perovskite structure or double perovskite structure NdBaCo2−x2FexO5+δ5 (0.0 ≤ x ≤ 1.4, sp. gr. P4/mmm). The dependencies of unit cell parameters versus composition of the Nd1−x1BaxCo1−y1FeyO3−δ3 solid solutions were obtained. It is shown that the values of oxygen nonstoichiometry in Nd1−x1BaxCo1−y1FeyO3−δ3, determined by a thermogravimetric method within the temperature range 298–1373 K in air, increased with the raise of barium and cobalt content. Average values of thermal expansion coefficients for the Nd1−x1BaxCo1−y1FeyO3−δ3 oxides (0.8 ≤ x ≤ 0.9 and 0.7 ≤ y ≤ 0.9) visibly increased with temperature from (13.5–14.5) × 10–6 K–1 at 300–700 K up to (23.2–26.2) × 10–6 K–1 at 700–1373 K.
作者简介
T. Aksenova
Ural Federal University named after the first President of Russia B.N. Yeltsin
Email: TV.Aksenova@urfu.ru
620002, Yekaterinburg, Russia
N. Volkova
Ural Federal University named after the first President of Russia B.N. Yeltsin
Email: TV.Aksenova@urfu.ru
620002, Yekaterinburg, Russia
V. Legonkova
Ural Federal University named after the first President of Russia B.N. Yeltsin
Email: TV.Aksenova@urfu.ru
620002, Yekaterinburg, Russia
V. Cherepanov
Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
编辑信件的主要联系方式.
Email: TV.Aksenova@urfu.ru
Россия, 620002, Екатеринбург
参考
- Maignan A., Martin C., Pelloquin D. et al. // J. Solid State Chem. 1999. V. 142. P. 247.
- Anderson P.S., Kirk C.A., Knudsen J. et al. // Solid State Sci. 2005. V. 7. P. 1149.
- Pralong V., Caignaert V., Herbert S. et al. // Solid State Ionics. 2006. V. 177. P. 1879.
- Аксенова Т.В., Гаврилова Л.Я., Цветков Д.С. и др. // Журн. физ. химии. 2011. Т. 85. № 3. С. 493.
- Kim J.H., Manthiram A. // J. Electrochem. Soc. 2008. V. 155. P. B385.
- Jarry A., Luetkens H., Pashkevich Y.G. et al. // Phys. B. 2009. V. 404. P. 765.
- Zhao L., He B., Zhiqin X. et al. // Int. J. Hydrogen Energy. 2010. V. 35. P. 753.
- Burley J.C., Mitchel J.F., Short S. et al. // J. Solid State Chem. 2003. V. 170. P. 339.
- Donazzi A., Pelosato R., Cordaro G. et al. // Electrochim. Acta. 2015. V. 182. P. 573.
- Karen P., Woodward P.M. // J. Mater. Chem. 1999. V. 9. P. 789.
- Karen P., Woodward P.M., Santhosh P.N. et al // J. Solid State Chem. 2002. V. 167. P. 480.
- Kim Y.N., Kim J.-H., Manthiram A. // J. Power Sources. 2010. V. 195. P. 6411.
- Tsvetkov D.S., Ivanov I.L., Zuev A.Yu. // J. Solid State Chem. 2013. V. 199. P. 154.
- Volkova N.E., Gavrilova L.Ya., Cherepanov V.A. et al. // Ibid. 2013. V. 204. P. 219.
- Cherepanov V.A., Aksenova T.V., Gavrilova L.Ya. et al. // Solid State Ionics. 2011. V. 188. P. 53.
- Yan J., Jiang Sh., Song T. et al. // Biomass and Bioener. 2021. V.151. P. 106154.
- Sun L., Qin H., Wang K. et al. // Mater. Chem. Phys. 2011. V. 125. P. 305.
- Волкова Н.Е., Урусова А.С., Гаврилова Л.Я. и др. // Журн. общ. химии. 2016. Т. 86. № 8. С. 1258.
- Kundu A.K., Mychinko M.Yu., Caignaert V. et al. // J. Solid State Chem. 2015. V. 231. P. 36.
- Volkova N.E., Lebedev O.I., Gavrilova L.Ya. et al. // Chem. Mater. 2014. V. 26. № 21. P. 6303.
- Kundu A.K., Lebedev O.I., Volkova N.E. et al. // J. Mater. Chem. C. 2015. V. 3. № 21. P. 5398.
- Aksenova T.V., Volkova N.E., Maignan A., Cherepanov V.A. // J. Am. Cer. Soc. 2022. V. 105. № 5. P. 3601.
- Jiang L., Li F., Wei T. et al. // Electrochim. Acta. 2014. V. 133. P. 364.
- Sun J., Liu X., Han F. et al. // Solid State Ionics. 2016. V. 288. P. 54.
- Yi K., Sun L., Li Q. et al. // Int. J. Hydrogen Energy. 2016. V. 41. P. 10228.
- Meng F., Xia T., Wang J. et al. // J. Power Sources. 2015. V. 293. P. 741.
- Jiang X., Xu Q., Shi Y. et al. // J. Power Sources. 2014. V. 39. P. 10817.
- Dong F., Ni M., Chen Y. et al. // J. Mater. Chem. A 2014. V. 2. P. 20520.
- Аксенова Т.В., Элкалаши Ш.И., Урусова А.С., Черепанов В.А. // Журн. неорган. химии. 2017. Т. 62. № 8. С. 1092.
- Knížek K., Hejtmánek J., Jirák Z. et al. // Phys. Rev. B. 2009. V. 79. P. 134103.
- Scherrer B., Harvey A.S., Tanasescu S. et al. // Phys. Rev. B. 2011. V. 84. P. 085113.
- Raccah P.M., Goodenough J.B. // Phys. Rev. 1967. V. 155. № 3. P. 932.
- Shannon R.D. // Acta Cryst. A. 1976. V. 32. № 5. P. 751.
- Volkova N.E., Bazueva M.V., Aisarinova D.T. et al. // J. Alloys Compd. 2021. V. 860. P. 158438.
- Gavrilova L.Ya., Aksenova T.V., Volkova N.E. et al. // J. Solid State Chem. 2011. V. 184. P. 2083.
- Lide D.R. CRC Handbook of Chemistry and Physics, 87th edition, Taylor and Francis, CRC Press, 2007.
- Elkalashy Sh.I., Aksenova T.V., Urusova A.S., Cherepanov V.A. // Solid State Ionics. 2016. V. 295. P. 96.
- Elkalashy Sh.I., Gilev A.R., Aksenova T.V. et al. // Ibid. 2018. V. 316. P. 85.
