Адсорбция Cr(VI) наноразмерным рутилом под действием ультрафиолетового излучения
- Авторы: Печищева Н.В.1, Ординарцев Д.П.1, Валеева А.А.2,3, Зайцева П.В.1, Коробицына А.Д.1, Сушникова А.А.1,3, Ким А.В.1, Шуняев К.Ю.1, Ремпель А.А.1,3
-
Учреждения:
- Институт металлургии УрО РАН
- Институт химии твердого тела УрО РАН
- Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
- Выпуск: Том 97, № 2 (2023)
- Страницы: 279-284
- Раздел: ФИЗИЧЕСКАЯ ХИМИЯ ДИСПЕРСНЫХ СИСТЕМ И ПОВЕРХНОСТНЫХ ЯВЛЕНИЙ
- URL: https://journals.rcsi.science/0044-4537/article/view/136528
- DOI: https://doi.org/10.31857/S0044453723020206
- EDN: https://elibrary.ru/EJXZIO
- ID: 136528
Цитировать
Аннотация

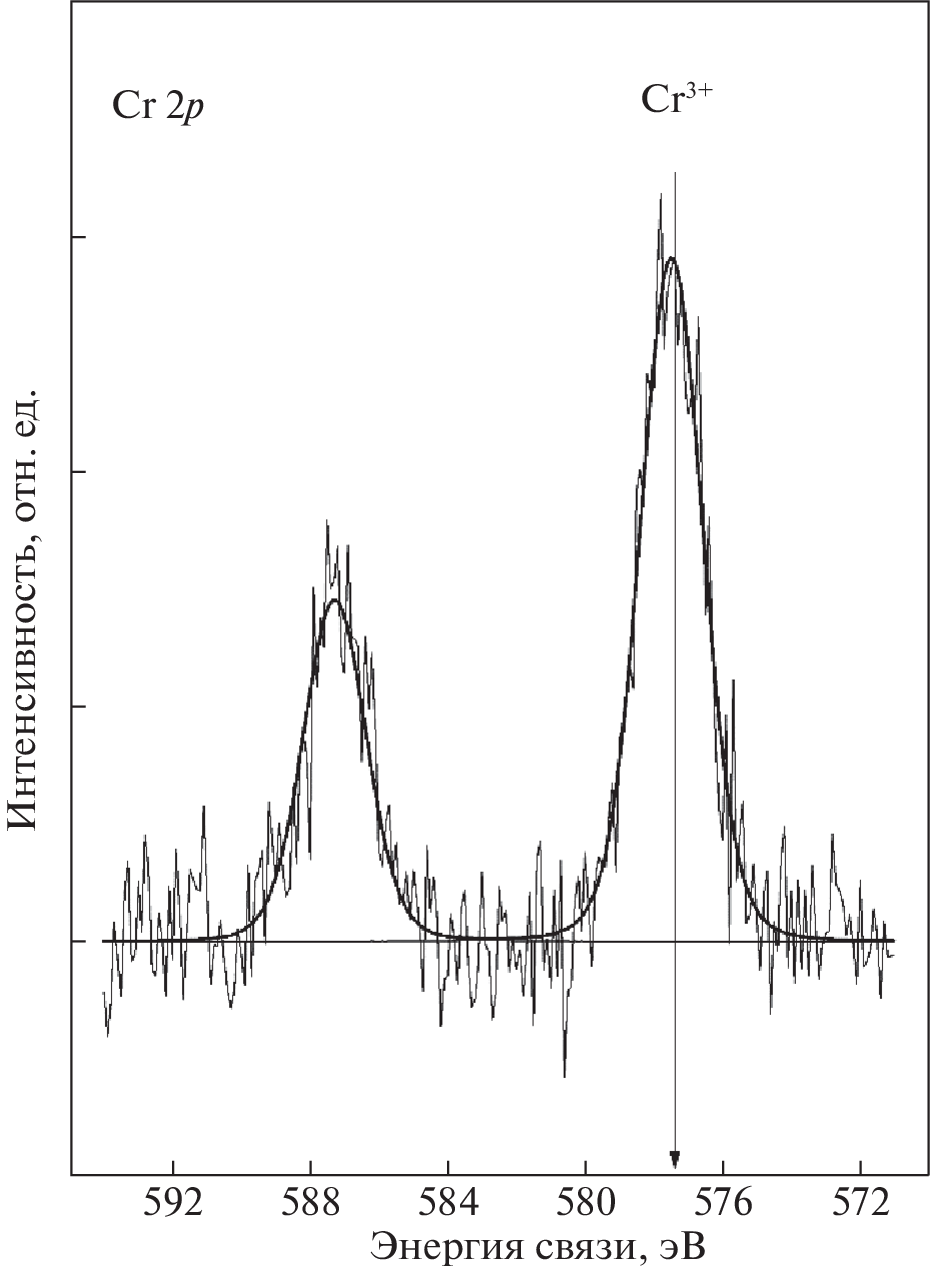

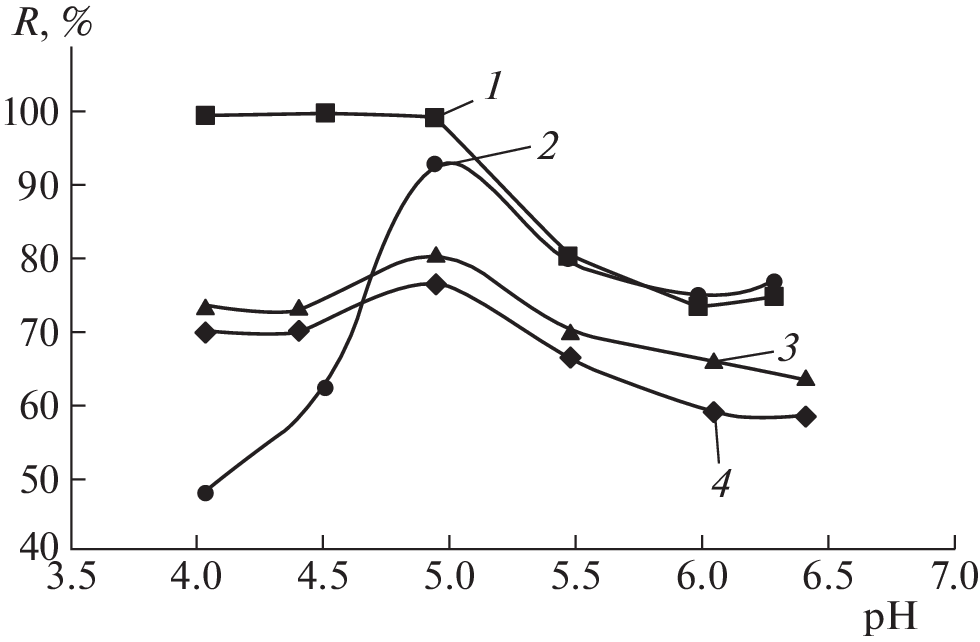

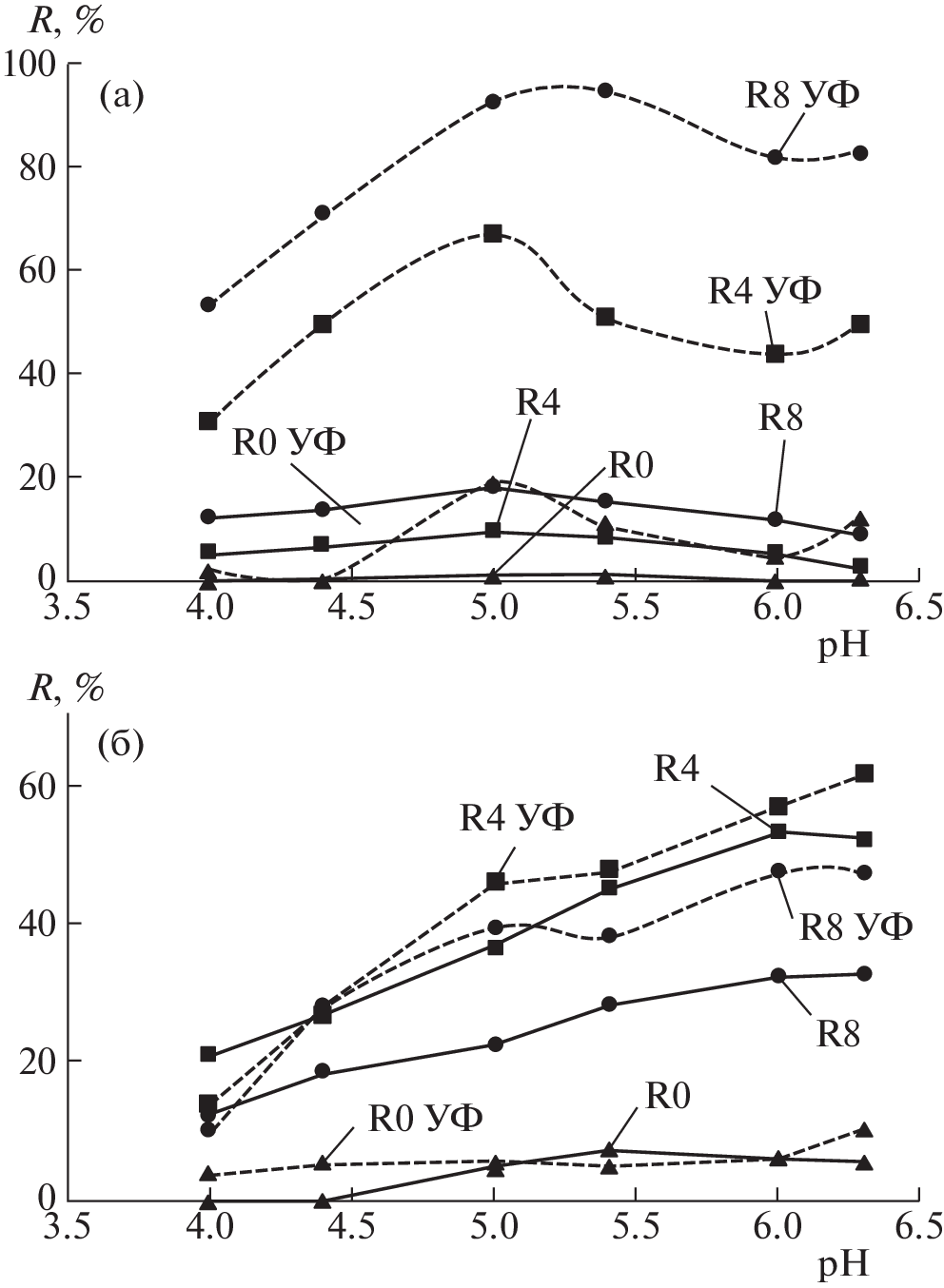

Представлены результаты исследования свойств наноразмерных сорбентов, приготовленных методом высокоэнергетического размола из микрокристаллического порошка диоксида титана модификации рутил. Установлено, что размол до достижения среднего размера кристаллитов ~30 нм и освещение ультрафиолетом значительно улучшили сорбционные свойства рутила по отношению к хрому по сравнению с исходным материалом и способность Сr(VI) восстанавливаться до Cr(III) в его присутствии. Максимальное удаление Cr(VI) из водных растворов с концентрацией 50 мг/л достигалось при УФ-освещении в среде ацетатного буфера при рН 4–5 и содержании размолотого рутила 16.7 г/л. Предложен механизм адсорбции.
Ключевые слова
Об авторах
Н. В. Печищева
Институт металлургии УрО РАН
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург
Д. П. Ординарцев
Институт металлургии УрО РАН
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург
А. А. Валеева
Институт химии твердого тела УрО РАН; Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
Email: pechischeva@gmail.com
Россия, 620108, Екатеринбург; Россия, 620002, Екатеринбург
П. В. Зайцева
Институт металлургии УрО РАН
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург
А. Д. Коробицына
Институт металлургии УрО РАН
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург
А. А. Сушникова
Институт металлургии УрО РАН; Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург; Россия, 620002, Екатеринбург
А. В. Ким
Институт металлургии УрО РАН
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург
К. Ю. Шуняев
Институт металлургии УрО РАН
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург
А. А. Ремпель
Институт металлургии УрО РАН; Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
Автор, ответственный за переписку.
Email: pechischeva@gmail.com
Россия, 620016, Екатеринбург; Россия, 620002, Екатеринбург
Список литературы
- Jegadeesan G., Al-Abed S.R., Sundaram V. et al. // Water Res. 2010. V. 44. P. 965. https://doi.org/10.1016/j.watres.2009.10.047
- Kuz'micheva G.M., Savinkina E.V., Obolenskaya L.N. et al. // Crystallogr. Rep. 2010. V. 55. P. 866. https://doi.org/10.1134/S1063774510050287
- Vidhya B., Ford A. // Nanosci. Nanotechnol. Lett. 2013. V. 5. P. 980. https://doi.org/10.1166/nnl.2013.1663
- Uzunova-Bujnova M., Dimitrov D., Radev D. et al. // Mater. Chem. Phys. 2008. V. 110. P. 291. https://doi.org/10.1016/j.matchemphys.2008.02.005
- Мельчакова О.В., Печищева Н.В., Коробицына А.Д. // Цветные металлы. 2019. № 1. С. 32. https://doi.org/10.17580/tsm.2019.01.05
- Ординарцев Д.П., Печищева Н.В., Валеева А.А. и др. // Журн. физ. химии. 2022. Т. 96. № 11 – в печати.
- Cheng Q., Wang C., Doudrick K. et al. // Appl. Catal. B. 2015. V. 176. P. 740. https://doi.org/10.1016/j.apcatb.2015.04.047
- Ma C.M., Shen Y.S., Lin P.H. // Int. J. Photoenergy. 2012. 381971. https://doi.org/10.1155/2012/381971
- Ku Y., Jung I.-L. // Wat. Res. 2001. V. 35. P. 135. https://doi.org/10.1016/s0043-1354(00)00098-1
- Zhang H., Bartlett R.J. // Environ. Sci. Technol. 1999. V. 33. P. 588. https://doi.org/10.1021/es980608w
- Fendorf S.E. // Geoderma. 1995. V. 67. P. 55. https://doi.org/10.1016/0016-7061(94)00062-f
- Wang Y., Peng C., Padilla-Ortega E. et al. // J. Environ. Chem. Eng. 2020. 104031. https://doi.org/10.1016/j.jece.2020.104031
- Zurek J.M., Paterson M.J. // J. Phys. Chem. A. 2012. V. 116. P. 5375. https://doi.org/10.1021/jp302300q
- Kirk A.D. // Comments Inorg. Chem. 1993. V. 14. P. 89. https://doi.org/10.1080/02603599308048658
- Morales-Pérez A.-A., García-Pérez R., Tabla-Vázquez C.-G. et al. // Topics in Catalysis. 2020. V. 64. P. 17. https://doi.org/10.1007/s11244-020-01346-4
- Tan Y., Lim Y.B., Altieri K.E. et al. // Atmos. Chem. Phys. 2012. V. 12. P. 801. https://doi.org/10.5194/acp-12-801-2012
- Moffat T.P., Latanision R.M., Ruf R.R. // Electrochim. Acta. 1995. V. 40. P. 1723. https://doi.org/10.1016/0013-4686(95)00015-7
