A sensitive electrochemical sensor based on an organomodified glassy carbon electrode for monitoring the release of amikacin from biodegradable coatings of bone implants

Cover Page

Cite item

Full Text

Abstract

The high catalytic activity of arenediazonium, along with the ability of gold ions to form specific bonds with amikacin, has been used in the fabrication of an electrochemical sensor based on a glassy carbon electrode modified with a gold solution and arenediazonium tosylate (Ar/GGCE) for the detection and quantification of amikacin upon its release from implants. Atomic force microscopy, cyclic voltammetry, and square-wave voltammetry were used to demonstrate that the use of a gold solution and arenediazonium tosylate for the surface modification of a glassy carbon electrode significantly enhances the electrode characteristics. The determination of amikacin was achieved using square wave voltammetry, which enabled the detection of amikacin at the Ar/GGCE in the concentration range 0.2–60 μM and ensured a limit of detection of 0.058 μM for amikacin released from implants.

Full Text

Исследование релиза (выпуск, освобождение) препаратов из биоразлагаемых покрытий костных имплантов – одно из активно развивающихся направлений в области персонализированной медицины. Инновационные технологии и материалы, применяемые в медицинской практике, особенно при лечении травм опорно-двигательного аппарата, способствуют появлению новых современных способов оперативного лечения. Разработка большого количества лекарственных препаратов и разнообразие лекарственных форм обеспечивают множество способов хирургической помощи при получении пациентами различных переломов. Инфекции костной ткани, в особенности хронический остеомиелит, остаются серьезной проблемой в ортопедии, травматологии и хирургии. Как правило, они ассоциируются с длительной дорогостоящей антимикробной терапией и несколькими этапами хирургического лечения.

Альтернативой антибактериальной терапии являются биоразлагаемые покрытия костных имплантатов, насыщенные биологически активными элементами, а также антибиотиками, которые локально лечат бактериальную инфекцию, приводящую к серьезному осложнению в восстановительном этапе лечения. Амикацин (AM), или амикацина сульфат, представляет собой полусинтетический аминогликозидный антибиотик, полученный из канамицина В для решения проблемы лекарственной устойчивости. Его обычно вводят парентерально для лечения грамотрицательных инфекций, резистентных к гентамицину, канамицину или тобрамицину, поскольку молекула амикацина имеет меньше точек, чувствительных к ферментативной атаке, чем большинство других аминогликозидов [1]. Для определения амикацина и других аминогликозидов в биологических жидкостях традиционно использовались микробиологические анализы, однако с их помощью определяют общую активность антибиотика в образце, т.е. не проводят идентификацию и определение конкретных аминогликозидов; кроме того, эти методы являются трудоемкими и занимают много времени [2]. Основным методом определения амикацина в различных матрицах является высокоэффективная жидкостная хроматография (ВЭЖХ) [3–7]. Высокоэффективный капиллярный электрофорез с флуоресцентным детектированием после дериватизации амикацина 1-метоксикарбонилиндолизин-3,5-дикарбальдегидом применяется для контроля лекарственных субстанций [8, 9]. Другие описанные способы включают спектрофотометрическое и флуориметрическое детектирование [10, 11]. Все эти методы требуют много времени и сложной пробоподготовки.

Электрохимические методы характеризуются экспрессностью и экономичностью при определении некоторых органических и неорганических соединений в водных системах с чувствительностью на уровне ppb [12, 13]. Электроды с модифицированной поверхностью в вольтамперометрическом анализе стали использовать не так давно. Для модификации поверхности электродов используют в том числе золото, образующее с органическим веществом комплексы. Описанные в литературе способы вольтамперометрического определения амикацина являются достаточно сложными, поскольку основаны на использовании производного амикацина в буферном растворе Бриттона–Робинсона (ББР) с pH 8.0 либо наноразмерного электрода из модифицированной CuO углеродной пасты, а также требуют многостадийной пробоподготовки [14–17]. Таким образом, совершенствование существующих и разработка новых способов определения антибиотиков данной группы – актуальная задача.

Цель настоящей работы – создание чувствительного электрохимического сенсора на основе органомодифицированного стеклоуглеродного электрода для контроля релиза амикацина из биоразлагаемых покрытий костных имплантов.

Экспериментальная часть

Реагенты и аппаратура. В качестве объектов исследования использовали субстанцию амикацина, синтезированного в ПАО “Красфарма” (Россия). Основной раствор, содержащий 100.0 мг/л амикацина, готовили растворением навески фармакопейного препарата сухого порошка амикацина (с содержанием основного вещества не менее 99.5%) в 10.0 мл бидистиллированной воды, перемешиванием и последующим доведением объема до метки.

Все соединения использовали без дополнительной очистки. Для приготовления всех растворов применяли бидистиллированную воду. Растворы готовили из реактивов марки х. ч. и ос. ч. Фоновый электролит для определения амикацина готовили путем смешивания конц. Н3РО4 с бидистиллированной водой.

Для проведения электрохимических экспериментов использовали комплекс аналитический вольтамперометрический СТА, содержащий три электрохимические ячейки, в комплекте с IBM – совместимым компьютером с установленным пакетом программ СТА. Электрохимическая ячейка состояла из хлоридсеребряного электрода в качестве электрода сравнения, хлоридсеребряного электрода в качестве вспомогательного электрода и стеклоуглеродного электрода, модифицированного солями арендиазония и золотом (Ar/ЗСУЭ) в качестве рабочего электрода. Морфологию поверхности СУЭ и Ar/ЗСУЭ изучали методом атомно-силовой микроскопии (АСМ, Easy Scan Flex).

Получение СУЭ и Ar/ЗСУЭ. В качестве органических модификаторов широко используют класс диазониевых солей. Для дальнейших исследований мы выбрали арендиазоний тозилаты. Данные тозилаты по сравнению с классическими солями диазония обладают рядом преимуществ: взрывобезопасностью, стабильностью при хранении и отличной растворимостью в ряде растворителей, в том числе в воде. Последнее свойство особенно важно, поскольку позволяет проводить как спонтанную, так и электрохимическую модификацию в воде без добавления дополнительных реагентов. Известно [18], что при нанесении на поверхность стеклоуглеродного электрода солей диазония происходит спонтанное выделение азота и генерирование свободных радикалов Ar ∙, ковалентно связывающихся с поверхностью электрода.

В работе в качестве органических модификаторов использовали арендиазоний тозилаты ArN2 + OTs– с заместителем –СООН, полученные коллективом сотрудников научно-образовательного центра Н.М. Кижнера Института физики высоких технологий ФГАОУ ВО НИ ТПУ. Для получения гладкой поверхности, что имеет решающее значение для обеспечения хорошей повторяемости результатов, поверхность СУЭ сначала полировали суспензией оксида алюминия (0.05 мкм), а затем промывали этанолом и дистиллированной водой для полной очистки. Модификацию стеклоуглеродного электрода для определения амикацина осуществляли его выдерживанием в водном растворе диазониевой соли с концентрацией 30 мг/л при комнатной температуре в течение от 5 до 10 с. Затем модифицированный электрод промывали дистиллированной водой. Накопление золота (в виде водного раствора золотохлористоводородной кислоты с концентрацией (5.08 ± 0.25) × 10-3 М) происходило одновременно с определением органического вещества в режиме in situ. Приготовленный таким образом электрод использовали для определения амикацина.

Результаты и их обсуждение

Характеристика СУЭ и Ar/ЗСУЭ методом атомно-силовой микроскопии. Морфологию поверхности немодифицированного стеклоуглеродного электрода и модифицированного солями арендиазония исследовали с помощью АСМ (рис. 1). Как видно, АСМ-изображение демонстрирует гладкую поверхность СУЭ (рис. 1а). При модификации поверхность СУЭ покрывается не сплошной пленкой, а островками лишь в энергетически выгодных активных центрах, и формируется система ансамблевых ультрамикроэлектродов, что существенно (на ~40%) увеличивает эффективную площадь поверхности электрода (рис. 1б). При более высоком разрешении (рис. 1в) видны колонии модификатора в энергетически активных центрах. Опираясь на полученные данные, можно сделать вывод, что модификация поверхности углеродсодержащих электродов происходит островками либо колониями в этих центрах.

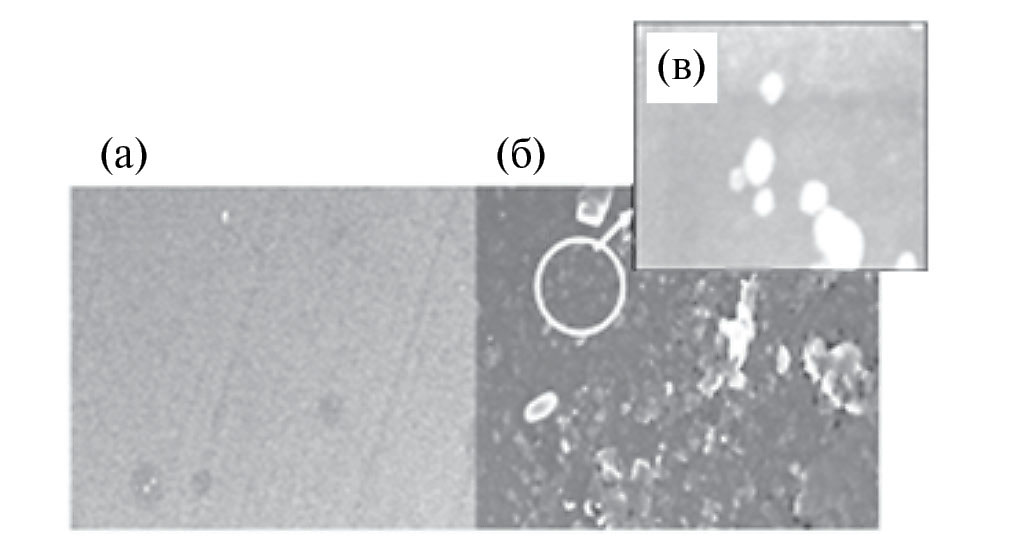

Рис. 1. АСМ-изображения поверхности СУЭ: (а) – поверхность СУЭ (5000×); (б) – поверхность Ar/СУЭ (8000×); (в) – колонии модификатора на СУЭ (120 000×).



Время контакта подложки стеклоуглеродного электрода с раствором диазониевой соли в пределах 5–10 с незначительно влияет на величину аналитического сигнала амикацина, однако при увеличении времени контакта (от 15 до 30 с) происходит его снижение. Данные эффекты при увеличении концентрации диазониевых солей и продолжительном контакте с электродами можно объяснить образованием многослойных и менее проницаемых покрытий поверхности СУЭ органическими фрагментами, которые действуют как барьер для восстановления-окисления органических веществ. Данный эффект подтверждают авторы работы [19].

Металлический модификатор – золото, попадая на поверхность, предпочтительно “связывается” с центрами, покрытыми арендиазонием (рис. 2). Таким образом, описанным выше способом мы получили органомодифицированный золотом стеклоуглеродный электрод.

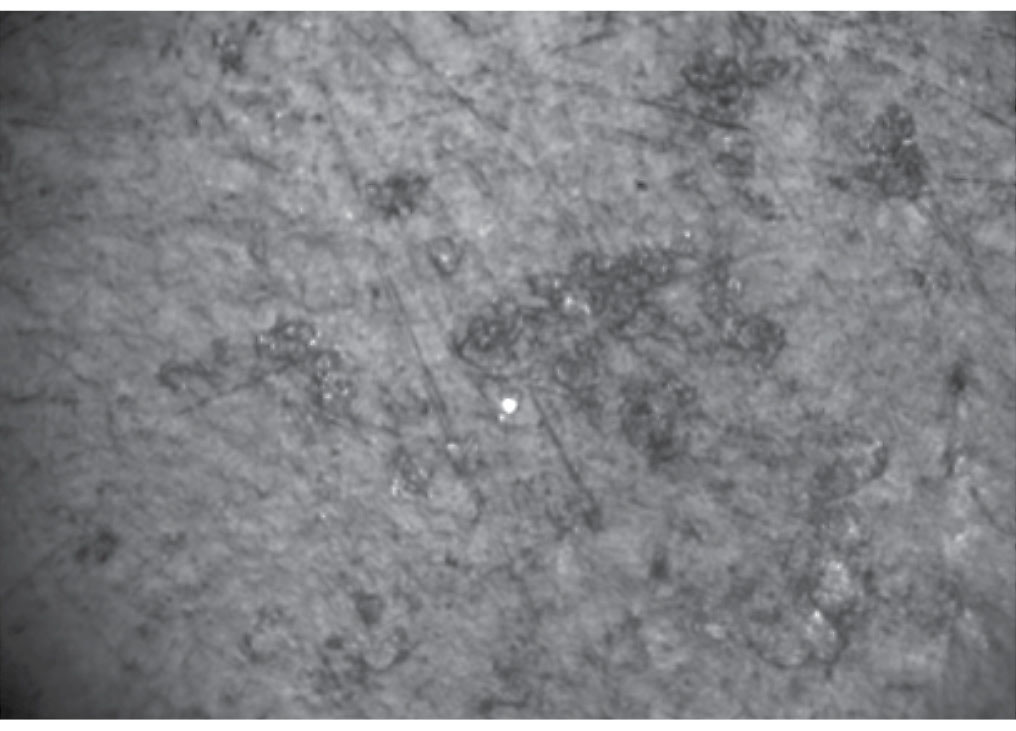

Рис. 2. АСМ-изображение поверхности СУЭ, модифицированного арендиазонием и золотом (1000×).



Электрохимические характеристики СУЭ и Ar/ЗСУЭ оценивали методом циклической вольтамперометрии. На рис. 3 показаны циклические вольтамперограммы СУЭ и Ar/ЗСУЭ в 0.1 М Н3РО4 (рН 2), содержащей 1 мМ K3[Fe(CN)6], 1 мМ K4[Fe(CN)6]/0.1 М КСl. Как видно, увеличение токов окисления и восстановления окислительно-восстановительной пары феррицианид/ферроцианид на Ar/ЗСУЭ по сравнению с чистым СУЭ и уменьшение разницы между анодным и катодным сигналами указывают на то, что модификатор арендиазоний тозилат с золотом повышает чувствительность СУЭ.

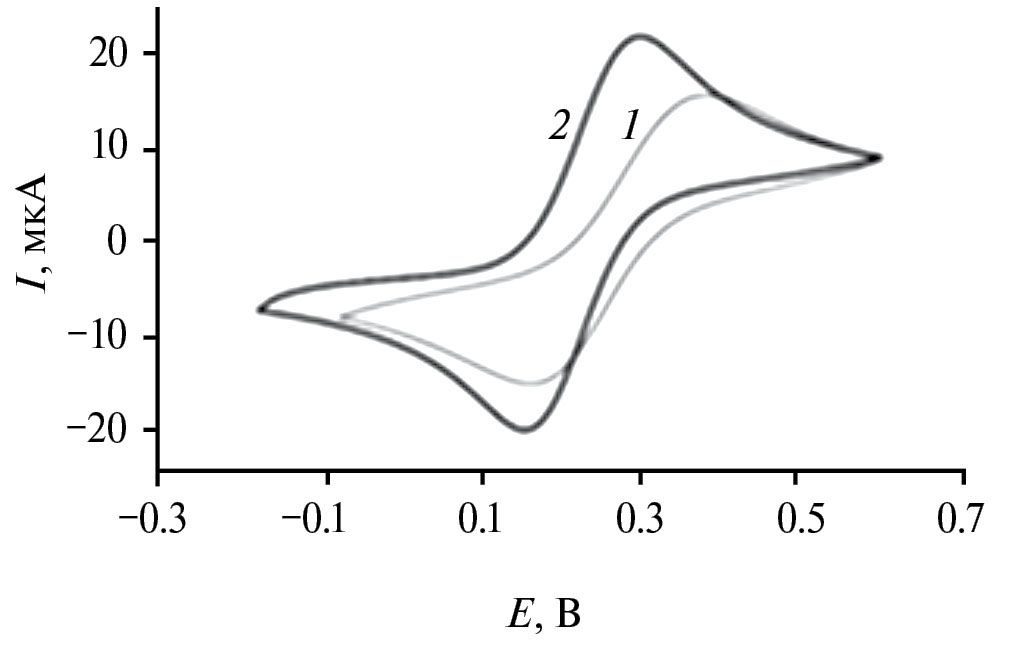

Рис. 3. Циклическая вольтамперограмма пары феррицианид/ферроцианид на (1) СУЭ и (2) Ar/ЗСУЭ в 0.1 М Н3РО4 (рН 2), содержащей 1.0 мМ K3[Fe(CN)6]/1.0 мМ K4[Fe(CN)6].



Электрохимическое поведение амикацина на Ar/ЗСУЭ. Наличие в структуре амикацина алифатических аминогрупп, а также полиольных фрагментов обеспечивает возможность электрохимического окисления.

На рис. 4 изображены вольтамперограммы амикацина в 0.1 М Н3РО4 (рН 2) на СУЭ и на Ar/ЗСУЭ с концентрациями амикацина 2.0 × 10–6 и 3.0 × 10-6 М. Как видно, пик электроокисления амикацина на СУЭ (кривая 1) находится при +0.715 В, на Ar/ЗСУЭ происходит значительное увеличение аналитического сигнала амикацина при том же потенциале (кривая 2) и далее рост аналитического сигнала с увеличением концентрации амикацина (кривая 3). Полученные результаты подтверждают высокую каталитическую активность модификаторов при электроокислении/восстановлении амикацина, которая может быть связана с хорошей проводимостью арендиазония тозилата и его способностью к переносу электронов.



Рис. 4. Вольтамперограммы амикацина в 0.1 М Н3РО4 (рН 2) на 1 – СУЭ; 2 – Ar/ЗСУЭ (сАМ = 2.0 × 10-6 М); 3 – Ar/ЗСУЭ (сАМ = 3.0 × 10-6 М).



Оптимальная концентрация золота для модификации поверхности СУЭ. Оптимизация эффективных параметров обнаружения аналита играет важную роль в повышении чувствительности сенсора. Влияние содержания золота на электрохимическое окисление и восстановление амикацина на Ar/ЗСУЭ исследовали по изменению его аналитического сигнала. Установили, что увеличение концентрации золота до 0.1 мМ в растворе приводит к увеличению тока пика окисления амикацина, при дальнейшем изменении концентрации золота ток пика остается практически постоянным (рис. 5). Концентрацию золота 0.1 мМ приняли в качестве оптимальной для модификации поверхности СУЭ.



Рис. 5. Влияние содержания золота (0.05–0.2 мМ) на токи пиков окисления амикацина на СУЭ в 0.1 М Н3РО4 (рН 2) при скорости сканирования 30 мВ/с.



Влияние pH. Кислотность среды оказывает различное влияние на электрохимические сигналы амикацина. По мере увеличения рН фонового электролита наблюдается уменьшение тока электроокисления и смещение потенциала пика в более электроположительную область, что указывает на участие протонов в электрохимической реакции (рис. 6).

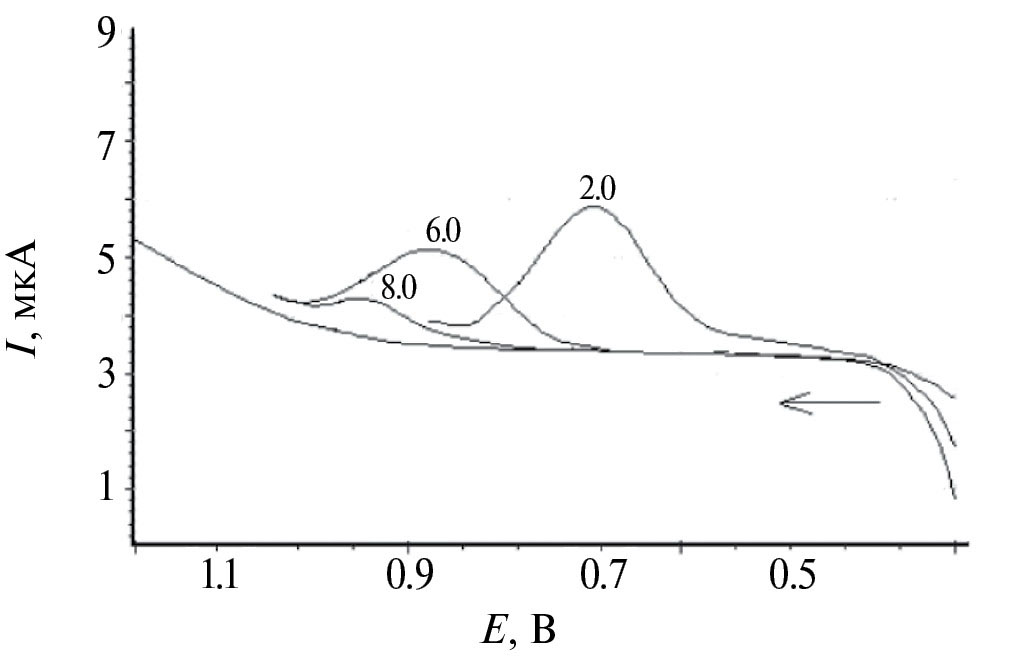

Рис. 6. Вольтамперограммы электроокисления амикацина на Ar/ЗСУЭ при разных значениях рН (Е = 0.715 В при рН 2.0; Е = 0.875 В при рН 6.0; Е = 0.950 В при рН 9.0), сАМ = 2.0 мкМ, скорость сканирования 30 мВ/с.



Для исследования влияния рН раствора на аналитический сигнал амикацина использовали буферный раствор Бриттона–Робинсона со значениями рН от 2.0 до 8.0. По мере уменьшения рН раствора облегчается протекание процессов электровосстановления и окисления вследствие облегчения протонирования аминогруппы и, как следствие, наблюдается максимальный сигнал. При этом зависимость Еп от рН линейна в диапазоне рН 2.0–8.0. В сильнощелочной среде при рН > 8.0 сигнал амикацина на Ar/ЗСУЭ отсутствует.

Предел обнаружения амикацина. Высокая чувствительность и низкий фоновый ток – очевидные преимущества метода инверсионной вольтамперометрии. Нами выбраны условия вольтамперометрического определения амикацина из релиза костных имплантов: фоновый электролит – 0.1 М Н3РО4 (рН 2) с добавкой 0.1 мМ раствора золота; индикаторный электрод – Ar/ЗСУЭ; электрод сравнения – хлоридсеребряный; потенциал накопления – -1.0 В; потенциал пика – 0.715 ± 0.005 В. Выполнили анализ трех образцов релиза амикацина из биоразлагаемых покрытий костных имплантов, а также проверку правильности результатов методом введено–найдено. Установили удовлетворительную сходимость результатов с погрешностью, не превышающей 15%. Предложенный сенсор применили для определения амикацина в реальных объектах.

График зависимости тока пика окисления от концентрации амикацина линеен в широком диапазоне концентраций от 0.2 до 2.0 мкМ, уравнение регрессии Iп = 1381.1c + 0.3577 (R2 = 0.9953). Рассчитали значения предела обнаружения (смин) и нижней границы определяемых концентраций (сн) амикацина как отношение 3.3s/b и 10s/b соответственно, где s – стандартное отклонение, b – коэффициент регрессии. Предел обнаружения амикацина с применением Ar/ЗСУЭ составил 0.058 мкМ (табл. 1).



Таблица 1. Пределы обнаружения и нижние границы определяемых содержаний амикацина на различных рабочих электродах (n = 10, Р = 0.95)

Рабочий электрод

смин, мкМ

сн, мкМ

СУЭ

0.35

0.80

ЗСУЭ

0.12

0.38

Ar/ЗСУЭ

0.058

0.12



Возможность определения амикацина в релизе из имплантов показали на примере анализа модельных образцов релизов: к образцу добавляли 0.1 М Н3РО4 (рН 2) в качестве фонового электролита, а затем вводили амикацин в различных концентрациях. Для каждой концентрации получали по пять параллельных результатов измерений и оценивали значение sr для диапазона концентраций от 0.2 до 2.0 мкМ. Для исследования стабильности электродной системы электрод выдерживали семь дней на воздухе; после этого повторяли определение амикацина в 1.0 × 10-5 М растворе. Полученные результаты показали хорошее совпадение (96.5%) с первоначальным значением.

Для оценки смин описан ряд критериев критериев: критерий оценки предела обнаружения для ограниченного числа параллельных измерений; непараметрический критерий оценки [20]. Для объективного сравнения возможностей одного метода с другим мы использовали трехсигмовый критерий Кайзера [21] (табл. 1).

Таким образом, предложенный сенсор перспективен для определения амикацина в реальных образцах.

***

Разработан вольтамперометрический сенсор Ar/ЗСУЭ для определения амикацина при релизе его из имплантов. Впервые показана возможность одновременного применения двух модификаторов: золота и арендиазония тозилата для создания электрохимического сенсора на амикацин. Аналитический сигнал амикацина, полученный на Ar/ЗСУЭ, значительно выше по сравнению с сигналом, полученным на СУЭ, при этом потенциал пиков практически не изменился. Это может свидетельствовать о постоянной скорости электродных процессов с участием амикацина. Оценен предел обнаружения амикацина (0.058 мкМ), который оказался почти на порядок ниже, чем с использованием СУЭ. Модифицированный Ar/ЗСУЭ продемонстрировал удовлетворительную стабильность при хранении и хорошую повторяемость результатов определения амикацина. Предложенный сенсор на амикацин характеризуется широким диапазоном определяемых содержаний и низким пределом обнаружения и может быть использован в анализе реальных объектах.

Финансирование работы

Исследования и эмпирические расчеты проводились в рамках гранта “Программы повышения конкурентоспособности Томского политехнического университета”. Работа выполнена при поддержке госзадания “Наука” (Наука базовая фундаментальная) № 1.0006.ГЗБ.2023. Некоторые исследования проводились с использованием оборудования центра коллективного пользования ТПУ “Физико-химические методы анализа”.

Конфликт интересов

Авторы данной работы заявляют, что у них нет конфликта интересов.

×
