Современные подходы к переработке отработавших литий-ионных аккумуляторов

Cover Page

Cite item

Full Text

Abstract

В настоящем кратком обзоре рассмотрены основные подходы к переработке отработавших литий-ионных аккумуляторов. Приведено описание исходного сырья в зависимости от элементного состава катодного материала. Кратко описаны основные способы переработки аккумуляторов, разрабатываемые в настоящее время: пирометаллургический, гидрометаллургический и прямая переработка. Наиболее оптимальным признан гидрометаллургический метод. Для указанного процесса приведено описание основных технологических стадий: стадии предварительной обработки аккумуляторов, щелочной обработки мелкой фракции, представляющей собой смесь анодного и катодного материала, кислотного выщелачивания катодного материала и последующей переработки продукта выщелачивания с целью выделения ценных компонентов в индивидуальном виде.

Full Text

ВВЕДЕНИЕ

Отработавшие литий-ионные аккумуляторы являются перспективным вторичным источником лития, кобальта, никеля, меди и некоторых других элементов. На текущий момент наиболее ценными элементами являются Li и Co. За период с 2007 по 2023 годы потребление лития выросло с 25 тысяч тонн в год до 180 тысяч тонн в год (рис. 1). Доля лития, используемого для производства аккумуляторов, росла практически линейно – с 20% до 87% [1].

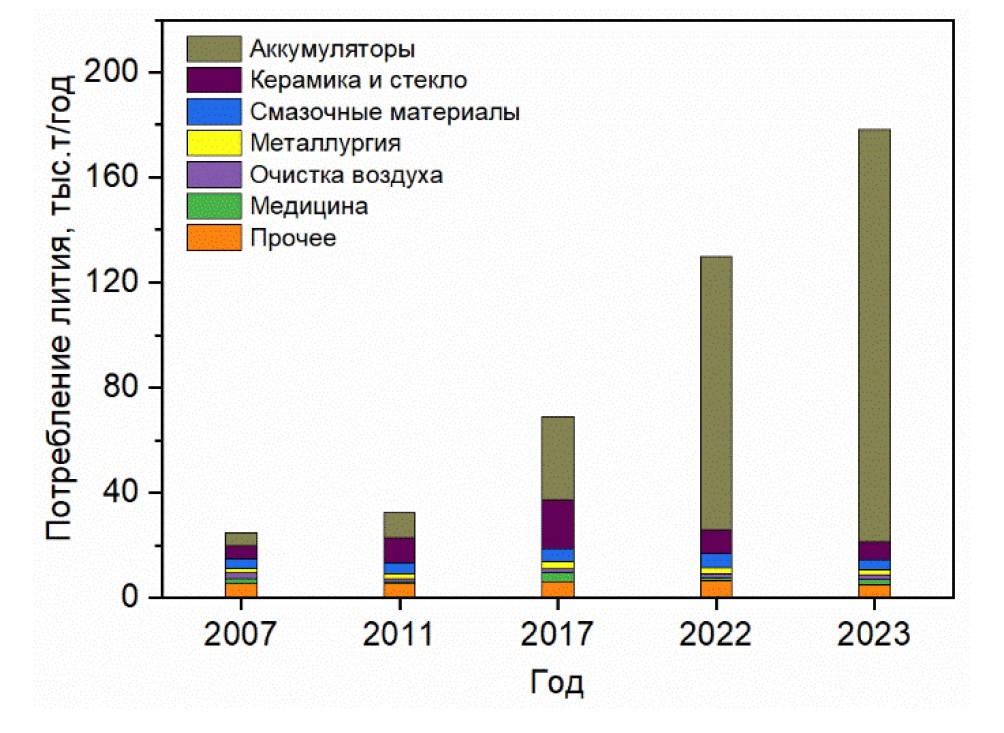

Рис. 1. Структура потребления лития по годам и исторические данные стоимости.



Таким образом, к настоящему моменту суммарное количество Li и Co во всех произведенных аккумуляторах близко к 0,5 и 3 млн.т соответственно [2]. Большая часть этого лития и кобальта формирует вторичную сырьевую базу, которая будет расти до момента насыщения потребительского рынка и постоянно пополняться. При организации эффективного сбора и переработки отработавших литий-ионных аккумуляторов можно достичь замыкания товарно-сырьевого цикла, что обеспечит возобновляемость литиевых и кобальтовых ресурсов [3].

ОБЪЕКТЫ ПЕРЕРАБОТКИ

Литий-ионный аккумулятор состоит из катода, анода, сепаратора, электролита, которые помещены в герметичный корпус. В качестве материалов корпуса используют нержавеющую сталь, алюминий и пластик, в качестве электролита – смеси органических полярных растворителей (рис. 2) и различные соли лития (LiPF6, LiClO4 и т.д.). Материалом сепаратора могут быть полиэтилен, полипропилен, политетрафторэтилен, поливинилиденфторид, поливинилхлорид.



Рис. 2 . Основные компоненты электролитов, используемых в литий-ионных аккумуляторах.



Анод литий-ионного аккумулятора состоит из медной подложки, чаще всего покрытой слоем графита. В свою очередь катод состоит из алюминиевой подложки, покрытой катодным материалом. Катодные материалы имеют разный состав. Первые коммерческие и широко используемые литий-ионные аккумуляторы содержали литий-кобальт оксидный катодный материал (LCO). Из-за высокой стоимости кобальта его стремятся заменить на более дешевые никель, марганец и железо. В результате на рынке с 2010-х годов стали появляться литий-марганец оксидные (LMO), литий-никель-марганец-кобальт оксидные (NMC), литий-железо фосфатные (LFP) и прочие аккумуляторы.

Долгое время не было четких стандартов и внешних атрибутов литиевых аккумуляторов, что затрудняет их сбор, сортировку и дальнейшую переработку. В последнее время производители стремятся к единообразию аккумуляторов. Существует общедоступная база данных о цилиндрических аккумуляторах, созданная энтузиастами [4].

В настоящее время большая часть отработавших литий-ионных аккумуляторов произведена в период с 2000-х по 2020-е годы и трудно поддается сортировке. Предварительная ручная сортировка не всегда позволяет отличить литиевые аккумуляторы от никель-кадмиевых (Ni–Cd), которые ранее часто использовались в портативной технике. Различия в составе аккумуляторов и, следовательно, в получаемом после переработки сырье представлены в табл. 1. Стоит отметить, что в рамках одного типа катодного материала соотношение компонентов может отличаться.



Таблица 1. Компонентный состав аккумуляторов форм-фактора 18650 различного типа, без стальной оболочки [5]

Компонент

Литий-кобальт оксидный

LCO или ICR

Литий-железо фосфатный

LFP

Литий-марганец оксидный

LMO

Литий-никель-марганец-кобальт оксидный

NMC

Li, масс. %

2,4

1,8

1,8

1,4

Co, масс. %

20,7

0,0

0,0

11,7

Mn, масс. %

0,0

0,0

24,4

10,9

Ni, масс. %

1,5

0,0

0,0

11,7

Fe, масс. %

0,0

14,6

0,0

0,0

Cu, масс. %

8,7

12,3

1,3

9,4

Al, масс. %

6,2

9,8

1,3

6,4

Прочее, масс. %

60,3

61,5

71,1

48,6



Как уже было сказано, большая часть произведенных к настоящему моменту аккумуляторов представляет собой литий-кобальт оксидные аккумуляторы, особенно в портативной электронике. С течением времени состав аккумуляторов изменяется в сторону снижения содержания в нем кобальта и увеличения содержания железа, никеля, марганца, титана и алюминия. Данный фактор необходимо учитывать при разработке технологической схемы переработки литий-ионных аккумуляторов: указанная схема должна быть достаточно гибкой и не требовать значительной перестройки при работе с новыми видами сырья.

ПОДХОДЫ К ПЕРЕРАБОТКЕ ЛИТИЙ-ИОННЫХ АККУМУЛЯТОРОВ

Существует три основных метода переработки литий-ионных аккумуляторов: пирометаллургический, гидрометаллургический и прямая переработка. Чаще всего эти методы комбинируют, используя их на разных стадиях предлагаемых технологических схем.

В основе пирометаллургических процессов лежит высокотемпературная обработка аккумуляторов, при которой пластик, органические растворители и графит сжигаются, а Co, Ni, Cu выделаются в виде металлов или сплавов. С свою очередь Li, Al, Fe, Mn совместно с добавками Si и Ca образуют шлаки, которые редко подвергаются дальнейшей переработке [5, 6, 7]. Пирометаллургические процессы просты в реализации и обладают наиболее высокой технической зрелостью, из-за чего применяются достаточно широко. Недостатками пирометаллургического метода в переработке литий-ионных аккумуляторов являются высокое энергопотребление, большой экологический след, низкая степень рециклинга аккумуляторов. При таком подходе происходит уничтожение органических компонентов аккумуляторов, приобретающих все большую стоимость, практически полная потеря лития и алюминия в результате образования неперерабатываемых шлаков. Рентабельность пирометаллургических методов перераработки со временем будет уменьшаться из-за снижения доли кобальта в новых аккумуляторах [7, 8].

Гидрометаллургический подход в переработке литий-ионных аккумуляторов более сложен, но позволяет повысить степень рециклинга аккумуляторов и уменьшить экологический след [9]. Применение гидрометаллургических методов требует предварительной подготовки аккумуляторов, включающей разрядку, измельчение и сепарацию. При этом можно извлечь все компоненты аккумуляторов с большей эффективностью и экономическим эффектом, в сравнении с пирометаллургическим подходом. Продуктами гидрометаллургической переработки литий-ионных аккумуляторов могут быть соли лития, кобальта, никеля, марганца и железа, или их смеси, которые могут быть использованы в качестве прекурсоров для производства катодных материалов.

Недостатками гидрометаллургических методов являются высокий расход реагентов, генерация большого количества водных отходов, высокая стоимость используемых экстрагентов и их низкая селективность. Несмотря на эти недостатки, гидрометаллургические методы на данный момент наиболее широко применяются в промышленной переработке литий-ионных аккумуляторов, так как в большей степени соответствуют современным технологиям и потребностям.

Перспективным методом является прямая переработка литий-ионных аккумуляторов, который заключается в восстановлении ресурса аккумулятора без разрушения активных компонентов. Для реализации этого необходимо полностью автоматизировать разборку аккумуляторов на отдельные компоненты с последующей обратной сборкой. Такая разборка стала возможна только с активным внедрением электротранспорта, так как аккумуляторы составляют значительную часть стоимости электромобилей и других транспортных устройств. Автопроизводители (например, Tesla) стремятся стандартизировать аккумуляторные блоки для последующей прямой переработки своих аккумуляторов. К сожалению, данный метод не применим к накопленным и накапливаемым в настоящее время отработавшим литий-ионным аккумуляторам из-за их значительного различия по форме, составу и строению.

Таким образом, для решения задачи переработки отработавших литий-ионных аккумуляторов в условиях работы с разнородным сырьем наиболее перспективным представляется использование гидрометаллургических методов, как наиболее эффективных и применимых. Далее будут рассмотрены различные технологические решения для их реализации.

ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА АККУМУЛЯТОРОВ

Первым этапом в переработке литий-ионных аккумуляторов является их разрядка для предотвращения короткого замыкания и дальнейшей безопасной работы. Лучше всего проводить контролируемую разрядку при подключении аккумуляторов к электрической цепи с полезным использованием остаточного заряда. Такую разрядку возможно проводить для стандартизированных сборок, например, пакетов аккумуляторов электромобилей, однако для всех остальных аккумуляторов это практические невозможно. Есть ряд научных работ, в которых остаточный заряд аккумуляторов используют для электрохимического осаждения тяжелых металлов из сточных вод, проводя постепенную разрядку с совершением полезной работы [10]. Однако чаще всего в литературе описывают бесконтрольную разрядку аккумуляторов в растворах электролитов: NaCl [11, 12], реже Na2SO4, Na2CO3 и NaOH. Время выдержки аккумуляторов при этом составляет не более суток.

После разрядки аккумуляторы подвергаются вскрытию различными способами. Классический способ вскрытия аккумуляторов — это прямое измельчение шредерами, блендерами, мельницами. Однако в данном случае существует риск воспламенения заряженных аккумуляторов, из-за чего разрядку необходимо проводить более тщательно. Помимо этого, продукты измельчения будут выделять органические вещества вследствие испарения растворителей электролита, что требует организации хорошей вентиляции и системы газоочистки.

Для исключения недостатков классического способа вскрытия аккумуляторов используют предварительное выдерживание в печах для выжигания органики, разгерметизации и тепловой разрядки. Такой способ вскрытия аккумуляторов приводит к избыточным энергозатратам, потерям органических компонентов, окислению алюминиевой и медной фольги. Проведение процесса в инертной среде с откачкой летучих компонентов [13] частично компенсирует эти недостатки, но в таком случае значительно возрастает стоимость проведения процесса.

В литературе также описан способ криообработки аккумуляторов [14], что приводит к охрупчиванию элементов корпуса, снижению испарения органических растворителей и риска воспламенения. Однако такой способ приводит к удорожанию процесса, а также не исключает возможности испарения растворителей и воспламенения на последующих этапах переработки.

После измельчения аккумуляторов необходимо разделение компонентов. Для этой цели используют сухое или влажное просеивание, воздушную и магнитную сепарацию [15]. Магнитная сепарация позволяет эффективно отделить стальные элементы корпуса и никелевые электроды, в то время как основные компоненты далее разделяют просеиванием или воздушной сепарацией.

В литературе описана проблема неполного отделения катодного материала от алюминиевой фольги вследствие прочной адгезии. Для снижения адгезии катодного материала к токоприемнику возможно введение стадии растворения органического связующего с применением N-метилпирролидона, ацетона, N,N-диметилацетамида и N,N-диметилформамида. Однако целесообразность такого растворения оценивается крайне низко из-за себестоимости и неэкологичности такого процесса [16, 17].

В результате просеивания за счет различной плотности и различного размера частиц отделяют пластик (наиболее легкая и крупная фракция), металлические медь и алюминий (тяжелая фракция, средний размер частиц), смесь графита и катодного материала (наиболее мелкая фракция).

Наиболее мелкая фракция состоит из смеси анодного и катодного материалов. Анодный материал представляет собой графит, в то время как катодный содержит Li, Co, Ni, Mn, Fe и другие ценные компоненты. Указанная смесь, называемая в дальнейшем для удобства мелкой фракцией, нуждается в дальнейшей гидрометаллургической переработке с целью выделения лития и цветных металлов в индивидуальном виде.

ЩЕЛОЧНАЯ ОБРАБОТКА МЕЛКОЙ ФРАКЦИИ

Зачастую получаемая смесь катодного и анодного материала содержит в себе примеси алюминия и меди в виде мелких частиц. С целью их удаления указанную смесь подвергают щелочной обработке [18], в ходе которой происходит селективное растворение Al и Cu c образованием гидроксокомплексов:

2Al + 2NaOH + 6 H2O = 2Na[Al(OH)4] + 3H2

2Cu+4NaOH+O2+2H2O=2Na2[Cu(OH)4].

Помимо очистки мелкой фракции от алюминия и меди происходит нейтрализация фторсодержащих электролитов:

LiPF6 + 9NaOH = LiF + 5NaF + +Na3PO4 + 5H2O.

При этом, действие 4 М раствора NaOH на катодный материал аккумуляторов типа NMC в течение 12 часов приводит к выщелачиванию около 10% лития [18]. Таким образом, щелочная обработка мелкой фракции может приводить к появлению щелочного раствора с низким содержанием Li, требующего дополнительной переработки, однако полностью перевести катодный материал в раствор действием щелочи нельзя.

КИСЛОТНОЕ ВЫЩЕЛАЧИВАНИЕ КАТОДНОГО ПОРОШКА

Кислотное выщелачивание позволяет отделить анодный материал от катодного путем перевода металлов в раствор с дальнейшим отделением графита фильтрацией.

Выщелачивание представляет собой химическую реакцию, протекающую между жидкой и твердой фазами, которую можно условно разделить на четыре стадии: диффузия выщелачивающего агента к границе раздела твердое-жидкость (1); протекание химической реакции с образованием растворимых соединений (2); диффузия растворенных ионов через остаточную твердую матрицу (3); диффузия растворенных ионов в объем жидкой фазы (4). Лимитирующими стадиями процесса являются 1 и 2.

Данный процесс проводят с использованием неорганических кислот, таких как HCl, HNO3, H2SO4, H3PO4 или органических кислот, таких как лимонная, щавелевая, молочная кислоты и т.д.

Преимуществом использования неорганических кислот является их низкая стоимость, уменьшающаяся в ряду H3PO4 > HNO3 > HCl, H2SO4. При этом наиболее эффективное выщелачивание происходит при использовании HCl.

Для повышения эффективности выщелачивания другими неорганическими кислотами приходится вводить восстановители – H2O2 [19–21], Na2S2O5 [22], NH4Cl [23] и глюкозу [24].

Вицели и др. исследовали эффективность выщелачивания катодного порошка с применением H2SO4 в сочетании с различными восстановителями [22]. Результаты показали, что наибольшая эффективность выщелачивания переходных металлов (Co, Mn и Ni) была достигнута при использовании Na2S2O5 в качестве восстановителя. Напротив, сочетание серной кислоты с железным ломом в качестве восстановителя показало наименьшую способность к извлечению всех металлов, за исключением Mn, который выщелачивался хуже всего при использовании H2O2, что, вероятно, объясняется нестабильностью его растворимой формы (т.е. ионов Mn2+) в присутствии H2O2. Однако в других работах сообщалось об удовлетворительной эффективности выщелачивания Mn с помощью H2O2, причем эффективность достигала 98,6% при тщательном подборе параметров эксперимента (время выщелачивания 90 мин, температура 70°С, концентрация кислоты 2,0 М, содержание H2O2 10 об. %) [21]. Также для облегчения выщелачивания можно проводить предварительное термическое восстановление катодного порошка в смеси с сажей или бурым углем, что приводит к разрушению слоистой структуры катодного материала [25, 26].

Общим недостатком использования неорганических кислот, является образование кислотосодержащих аэрозолей и выделение газообразных побочных продуктов, обладающих высокой коррозионной активностью, таких как Cl2, SO2, SO3, NO2 и т.д. Наибольшую коррозию при этом может вызывать HCl, вследствие высокой летучести и наибольшей реакционной способности по отношению к железу. Соответственно, требуется использование коррозионностойкого оборудования и систем воздухоочистки [27].

В качестве альтернативы неорганическим кислотам могут рассматриваться органические кислоты. Однако эти кислоты имеют в разы более высокую стоимость и менее универсальны из-за низкой эффективности выщелачивания и возможности образовывать нерастворимые соединения с целевыми металлами [9, 28].

Существует множество работ, где проводят выщелачивание с применением различных комбинаций кислот и восстановителей [29–33], но общим недостатком для всех них является высокая стоимость и высокая чувствительность к составу сырья, которое, как уже было ранее сказано, со временем будет меняться.

Таким образом, универсальным выщелачивающим агентом, несмотря на высокую коррозионную активность остается HCl [34, 35].

ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ ГРАФИТА

В отработавших литий-ионных аккумуляторах содержится порядка 12–21 масс. % графита, что является довольно значительным количеством. Страны, не производящие графит или имеющие его небольшие запасы, такие как США и страны Европейского союза, рассматривают чешуйчатый графит как стратегический материал.

Получаемый после выщелачивания смеси катодного и анодного материалов твердый остаток преимущественно состоит из графита, который может быть повторно использован для производства литий-ионных аккумуляторов и других материалов [36]. В работе [37] показано, что регенерированный графит имеет высокую начальную сорбционную емкость по ионам лития, которая снижается не более чем на 4% после 100 циклов зарядки-разрядки.

Помимо повторного использования графита в качестве анодного материала в литий-ионных аккумуляторах его можно использовать в качестве сырья для получения графена. В настоящее время в качестве сырья для получения графена используется природный графит, который трудно отшелушить. В отличие от него межплоскостное расстояние в анодном графитовом материале увеличивается в процессе многократного заряда/разряда, что приводит к ослаблению межмолекулярных взаимодействий между графитовыми слоями [38]. В результате анодный графит легче отшелушивается до графена, а присоединенные кислородсодержащие группы препятствуют его агрегации.

Пример способа получения графена из анодного графита приведен в работе [39], в которой из графита методом Хаммера был получен оксид графита, а затем сам графен путем ультразвукового отшелушивания и последующего восстановления. По сравнению с процессом получения графена из природного графита был снижен расход H2SO4 и KMnO4 на 40% и 28,6% соответственно.

ПЕРЕРАБОТКА ПРОДУКТА ВЫЩЕЛАЧИВАНИЯ

Разделение ионов металла в жидком продукте выщелачивания может быть достигнуто различными способами, чаще всего – жидкостной экстракцией и селективным осаждением. Важную роль при этом играет предварительная сортировка аккумуляторов, так как подходы к переработке LCO и NMC аккумуляторов принципиально отличаются от переработки LFP аккумуляторов. В случае же суммы этих трех типов аккумуляторов оба подхода оказываются неэффективными.

Жидкостная экстракция основана на различном межфазном распределении ионов металлов в двухфазной системе. Наиболее часто используемыми экстрагентами являются ди(2,4,4-триметилпентил)фосфиновая кислота (Cyanex 272) для Co, ди(2-этилгексил)фосфорная кислота (Д2ЭГФК) для Mn, Fe, Al и моно(2-этилгексиловый)эфир (2-этилгексилфософоновой) кислоты (PC-88A) для Co и Ni. Существует ряд работ с эффективным применением гидрофобных глубокоэвтектических растворителей для извлечения Co, Ni, Mn, Fe и Al [40, 41]. В свою очередь экстракционное извлечение Li из жидкого продукта кислотного выщелачивания катодного материала осложняется отсутствием дешевых и эффективных литий-селективных экстрагентов.

Селективное осаждение основано на различной растворимости соединений металлов. При селективном осаждении Li, Co, Ni, Mn, Fe получают малорастворимые соединения Li2CO3, Co(OH)2, CoC2O4, NiCO3, MnCO3, MnO2, FePO4 и т.д. [9].

Типичный процесс разделения и извлечения ценных компонентов аккумуляторов схематически показан на рис. 3(а) [19]. В качестве осадителей Mn, Ni и Li используются перманганат калия (KMnO4), диметилглиоксим (C4H8N2O2) и карбонат натрия (Na2CO3) соответственно, а для извлечения Co обычно применяется гидроксид натрия (NaOH) или экстракция раствором Cyanex 272. Другой типичный пример показан на рис. 3(б) [25], который включает предварительную термообработку катодного порошка обжигом с восстановителем. В ходе предварительной обработки образуются карбонаты и оксиды металлов, из которых селективно выщелачивается Li с помощью воды, насыщенной углекислым газом. Затем Mn экстрагируется раствором Д2ЭГФК, а Co и Ni последовательно экстрагируются раствором РС-88А при различных значениях рН. В результате после упаривания реэкстрактов были получены сульфатные продукты NiSO4, CoSO4 и MnSO4.

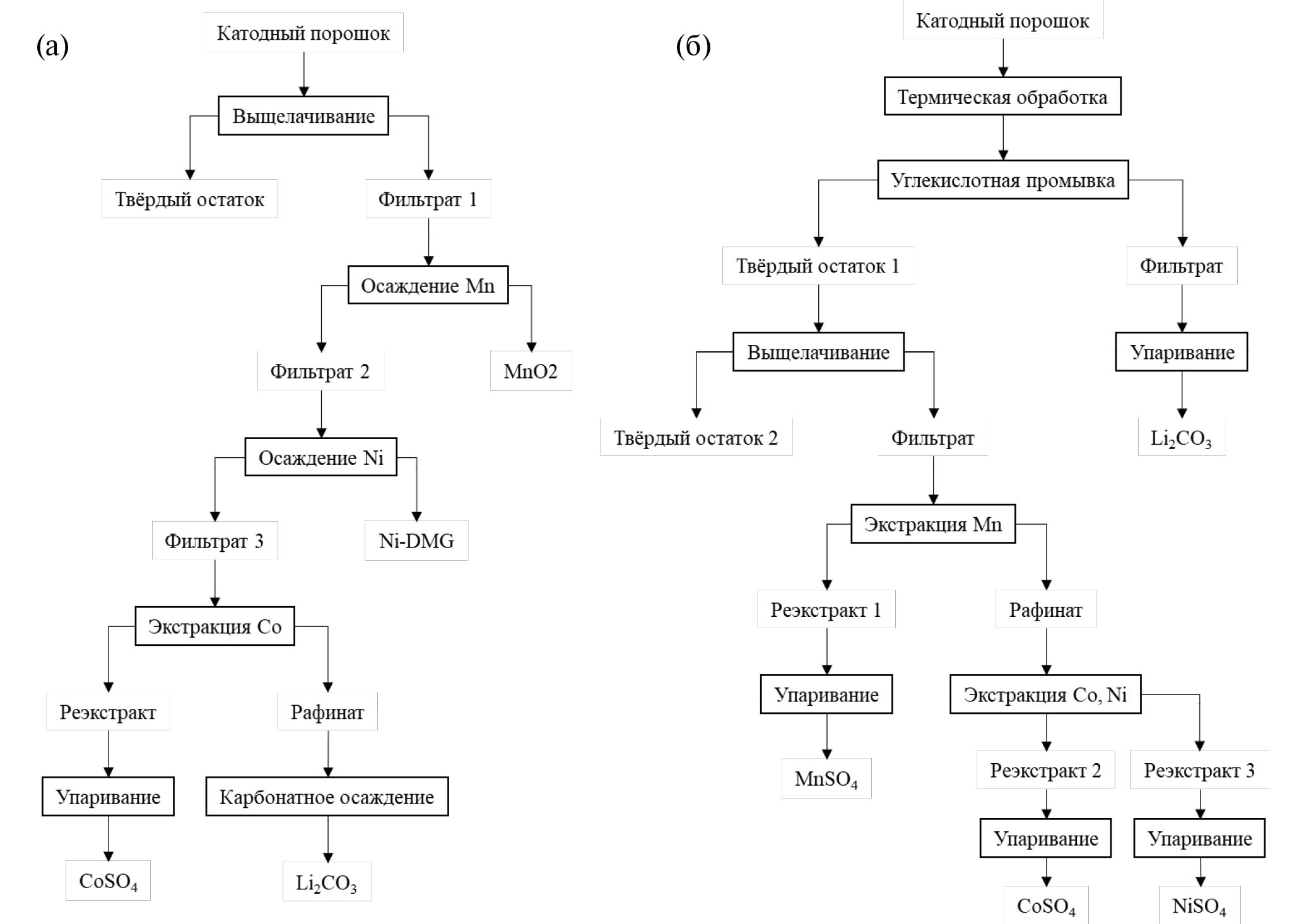

Рис. 3. Схемы извлечения ценных металлов из отработавших литий-ионных аккумуляторов (а) с использованием экстрагентов Cyanex 272 [19]; (б) с использованием экстрагентов Д2ЭГФК и PC-88А [25].



В работе [42] был изучен экстрагент на основе ионной жидкости “Cyphos IL 102”, который, как оказалось, хорошо извлекает Fe(III), Cu(II), Co(II), в меньшей степени Fe(II) и Mn(II), при этом практически не извлекает Ni(II) и Li. В связи с этим была предложена технологическая схема (рис 4). На первом этапе из продуктов выщелачивания катодного порошка проводилось последовательное осаждение гидроксида Fe(II), MnO2, гидроксидов меди и алюминия. На втором этапе осуществлялась экстракция Co(II) с помощью 0,05 M раствора “Cyphos IL 102” в толуоле, с получением смешанного оксида кобальта после термической обработки реэкстракта при 600°C. На третьем этапе из рафината после экстракции кобальта осаждался диметилглиоксимат никеля (II). На финальном этапе проводилось карбонатное осаждение лития.

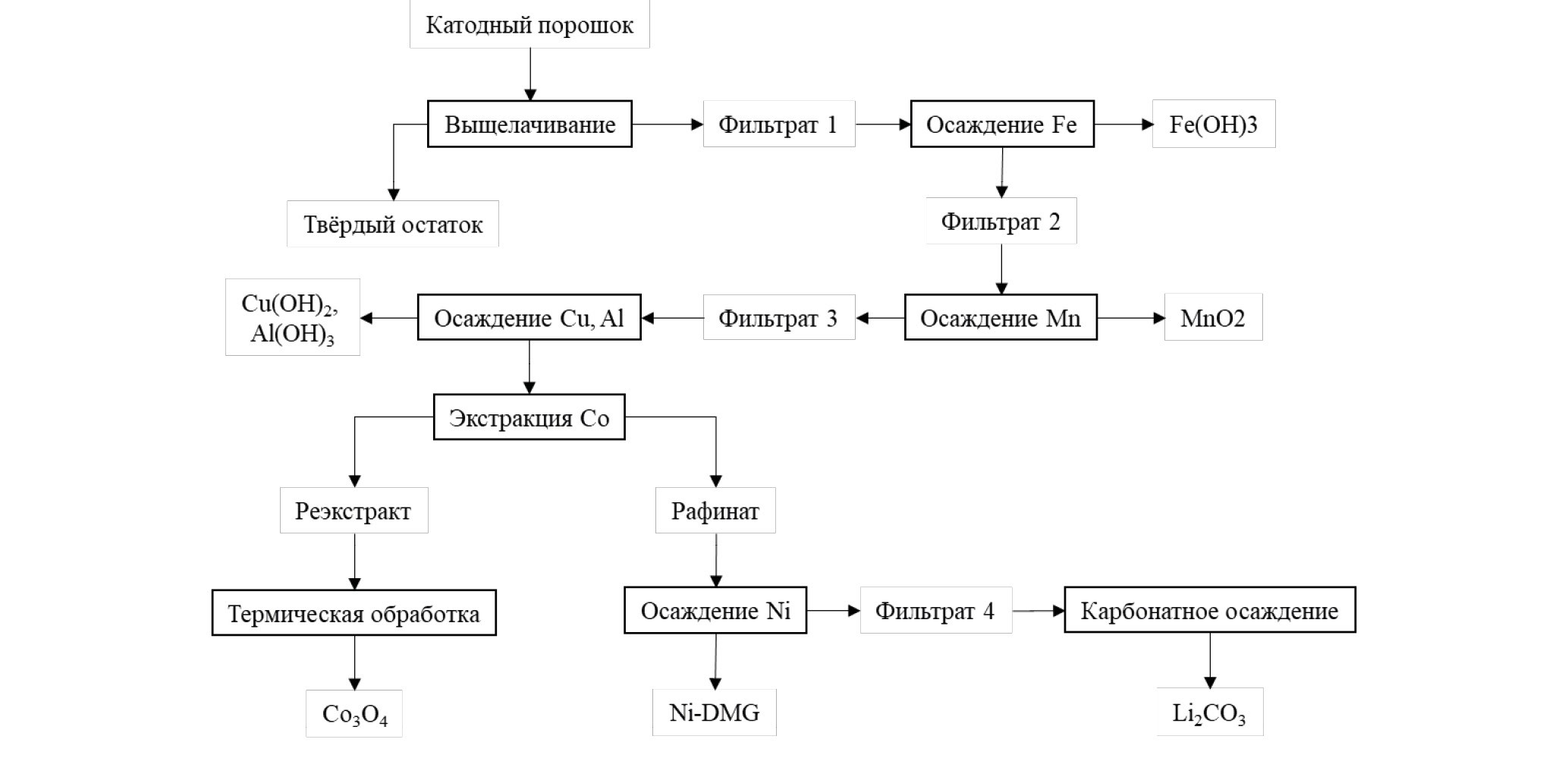

Рис. 4. Схема извлечения ценных металлов из отработавших литий-ионных аккумуляторов с применением экстракционной системы на основе ионной жидкости “Cyphos IL 102”.



Недостатками подобных процессов является большое количество технологических операций и использование разнообразных химических методов. Так, количество стадий (без учета предварительных стадий выделения фракции катодного порошка из отработавших аккумуляторов) составляет более 9–12, при этом многократно используются и чередуются узлы выщелачивания, фильтрации, осаждения, упаривания и экстракции. Используемые осадители и экстрагенты имеют высокую стоимость, что, наряду с энергозатратными стадиями упаривания, делает предлагаемые решения нерентабельными. Учитывая переменчивость состава сырья, такие сложные процессы трудно организовать и контролировать.

Дополнительным серьезным недостатком рассмотренных выше технологических схем является выделение Li на стадии карбонатного осаждения. Поскольку растворимость Li2CO3 уменьшается с ростом температуры данную технологическую операцию необходимо проводить при значительном нагревании растворов. Однако даже при 100°С в насыщенном растворе карбоната лития концентрация металла близка к 1,4 г/л. Таким образом, карбонатное осаждение Li невозможно проводить без предварительного концентрирования литий-содержащих растворов, что также сопряжено с высокими затратами энергии.

Альтернативой карбонатному осаждению может служить выделение лития экстракционными методами, реализация которых требует использования литий-селективных экстрагентов. Число экстракционных систем, селективных по отношению к Li, мало. В основном, данные системы основаны на смесях производных 1,3-дикетонов и различных нейтральных фосфороорганических соединений (НФОС) [43–45]. К недостаткам подобных систем можно отнести высокую стоимость 1,3-дикетонов, их значительную растворимость в равновесных водных фазах, а также малую гидролитическую устойчивость. В качестве альтернативы указанным экстрагентам можно использовать орто-замещенные фенолы [46, 47]. Указанные соединения в смеси с триалкилфосфиноксидами способны селективно извлекать Li из растворов, содержащих большое количество Na и K [48–50]. Представленные данные свидетельствуют о возможности использования экстракционных методов выделения лития на одной из стадий гидрометаллургической переработки отработавших литий-ионных аккумуляторов. Данный подход позволит повысить степень извлечения Li из сырья, а также значительно удешевит процесс путем снижения затрат энергии.

Таким образом, достижения последних лет в области селективной экстракции лития позволят добиться практически полного его извлечения из отработавших литий-ионных аккумуляторов, что обеспечит в совокупности с существующими объемами добычи сырьевую базу для производства новых литиевых источников тока и замкнет товарно-сырьевой цикл.

ЗАКЛЮЧЕНИЕ

Анализ литературы позволяет понять, что из существующих подходов к переработке литий-ионных аккумуляторов наиболее актуальными и применимыми на практике являются гидрометаллургические методы. Основными стадиями переработки аккумуляторов должны быть: разрядка, измельчение, сепарация, выщелачивание, селективное выделение ценных компонентов. При этом в литературе описано множество способов реализации этих стадий, которые зачастую трудно сравнивать между собой из-за различия объектов исследования – состава литий-ионных аккумуляторов. В связи с тем, что одним из основных недостатков гидрометаллургических методов является большой расход воды и реагентов, основной задачей должна быть минимизация этих расходов при сохранении эффективности. Переработка продуктов выщелачивания также может быть разнообразной, но описанные в литературе решения чаще всего подобраны и оптимизированы под конкретный тип аккумуляторов, что не позволяет применять их для переработки разнородного переменчивого сырья. В связи с этим, для создания реального технологического процесса необходимо провести анализ существующего сырья и выработать соответствующие общедоступные прогностические модели. Разрабатываемая технология должна иметь в себе универсальную основу, позволяющую легко адаптировать основную технологическую линию к неизбежной переменчивости перерабатываемого сырья.

×
