Application of high–frequency impedance model of metal–three-layer insulating gap-silicon structures to characteristics of real objects

Cover Page

Cite item

Full Text

Abstract

Based on the phenomenological model of high–frequency impedance, the shape of field characteristics and values of capacitances and conductivities measured in experiments on a metal–dielectric-semiconductor structure with a three-layer insulating layer of two different ferroelectrics and silicon oxide are analyzed. It is shown that the typical form of impedance characteristic graphs with two plateaus in the region of negative and positive field voltages for structures with an insulator made of ferroelectrics or dielectrics does not indicate the dielectric quality of an insulating gap. It is noted that the presence of two plateaus in experimental graphs of the high-frequency voltage-capacitance-characteristic and the field dependence of the conductivity of these structures is not evidence of the implementation of deep depletion and strong enrichment states in a semiconductor. It is indicated that abnormally large values of measured impedance components, compared with those calculated on the basis of the geometric capacitance of the insulating layer, may be associated with the high, close to metallic, conductivity of the oxide film.

Full Text

ВВЕДЕНИЕ

Исследования сегнетоэлектриков и диэлектриков как альтернативы изолирующих слоев SiO2 ведутся уже несколько десятков лет [1–4]. Достигнуты успехи при создании ряда устройств на основе сегнетоэлектриков и получены элементы электроники, превосходящие по свойствам планарные кремниевые структуры [1]. Однако считать исследования близкими к завершению никак нельзя. До сих пор не удалось сформировать ячейки энергонезависимой памяти FeRAM, принцип считывания информации о состоянии которых основан на измерении проводимости каналов неосновных носителей заряда на поверхности полупроводника под затвором. Оказалось, что переходу поверхности полупроводника в состояние инверсии препятствует перезарядка электронных ловушек, сосредоточенных в переходном (буферном) слое на контакте с кремнием [5–7]. Другое, еще мало отработанное направление исследований, связано с изучением структур с несколькими изолирующими слоями из материалов с разными свойствами. Так, пленка SiО2, выращенная на поверхности кремния в современных технологических условиях при термическом окислении [8], приводит к значительному снижению токов утечки и обусловливает меньшее, чем у контактов с собственным окислом, число оборванных связей Si. Использование изолятора с высокими нелинейно-оптическими свойствами сулит расширение возможных применений, а присутствие сегнетоэлектрика с рекордными значениями эффективной диэлектрической проницаемости позволяет рассчитывать на относительно небольшие величины управляющих напряжений.

Цель данной работы изучить электрофизические свойства структур типа металл–диэлектрик–полупроводник (МДП) на базе образцов Ni–Ba0.8Sr0.2TiO3–LiNbO3–SiO2–Si. Такая компоновка трех изолирующих слоев позволяет рассчитывать на сочетание всех заявленных выше преимуществ: сегнетоэлектрическая керамика Ba0.8Sr0.2TiO3 (BST) обладает высокими, близкими к 800, значениями эффективной диэлектрической проницаемости; ниобат лития является известным материалом для реализации и наблюдения нелинейных оптических эффектов. Экспериментальные результаты, использованные в наших работах [5–7], были получены на объектах, выращенных на пластинах из n-кремния. Поэтому для изучения влияния типа проводимости подложки на характеристики МДП-структур в данной работе опыты проводились на образцах, выращенных на пластинах p-Si.

1. МОДЕЛЬ ВЫСОКОЧАСТОТНОГО ИМПЕДАНСА И РЕАЛЬНЫЕ ХАРАКТЕРИСТИКИ СТРУКТУР Ni-Ba0.8Sr0.2TiO3-LiNbO3-SiO2-Si

Образцы для измерений (рис. 1) выращивали на подложках кремния КДБ 001 Ом·см, толщиной 460 мкм.

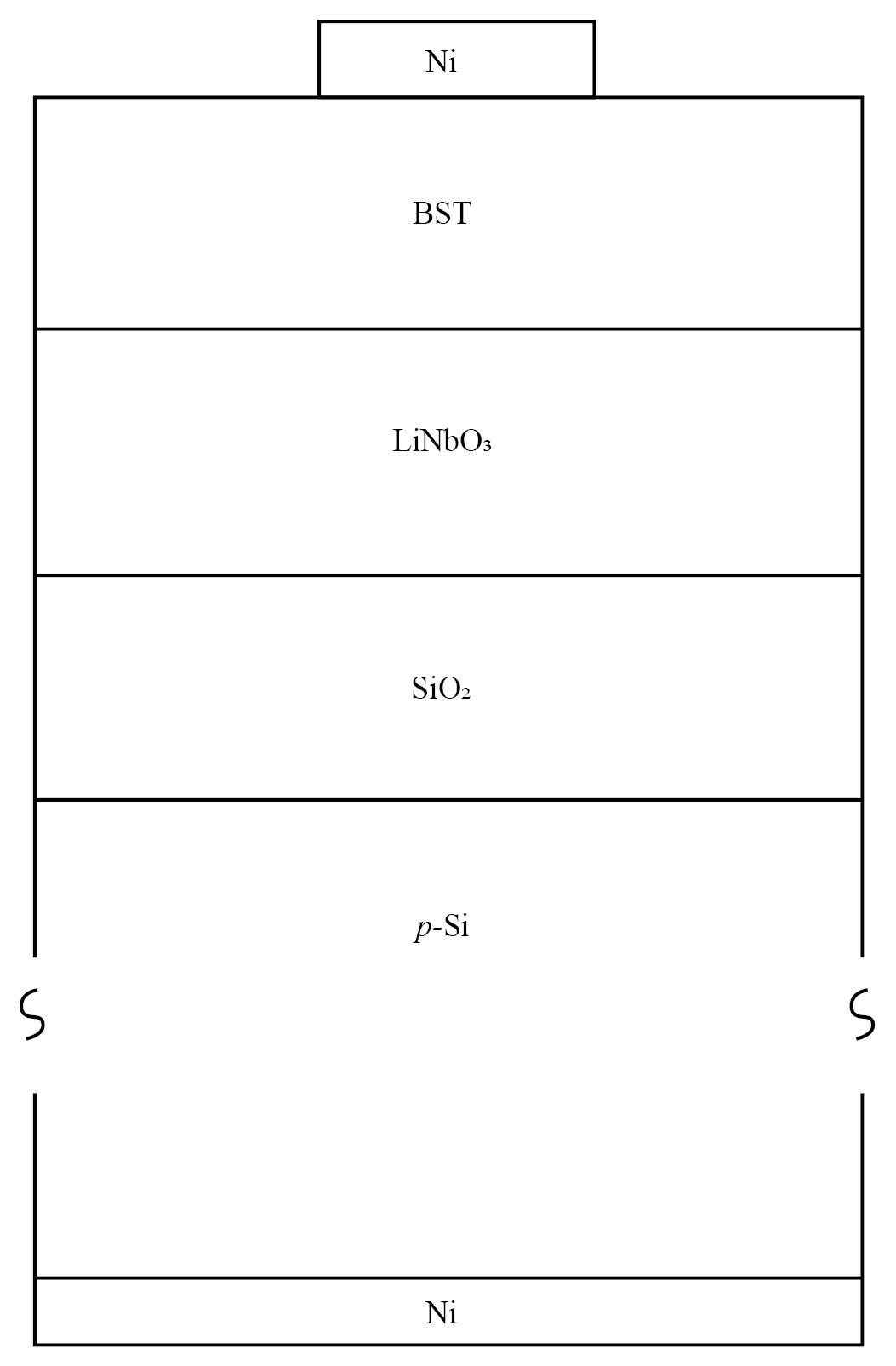

Рис. 1. Схема объектов исследования.



Термическое окисление пластин Si проводилось до достижения поверхностного слоя окисла кремния толщины 200 нм. Перед осаждением ниобата лития подложку очищали в ультразвуковой ванне, затем уже в камере перед напылением в течение 5 мин проводили ионную очистку. Синтез слоя ниобата лития толщиной 200 нм проводили путем высокочастотного магнетронного распыления монокристаллической мишени конгруэнтного состава LiNbO3 в среде аргона и кислорода без подогрева подложки в процессе роста. После синтеза образец отжигали в атмосферных условиях при температуре 700 оС в течение 1 ч. Далее структуру переносили на другую установку, где после предварительной очистки поверхности поверх пленки LiNbO3 методом высокочастотного распыления поликристаллической мишени в атмосфере кислорода формировался слой Ba0.8Sr0.2TiO3 толщиной 200 нм. Затем на поверхность BST наносили никелевые электроды с площадью 2.7×10–4 см2 и толщиной 70 нм. Более детально конструкции установок и методика осаждения пленок описаны в [9, 10]. Измерения импеданса объектов с трехслойным изолятором проводили при комнатной температуре на частоте 1 МГц с низкой скоростью развертки полевого напряжения Vg 8 мВ/с с применением прецизионного измерителя LCR Agilent E4980A. Подробности экспериментальной установки описаны в [11]. На рис. 2а и 2б представлены ВФХ и полевая зависимость проводимости структуры Ni–Ba0.8Sr0.2TiO3–LiNbO3–SiO2–Si.

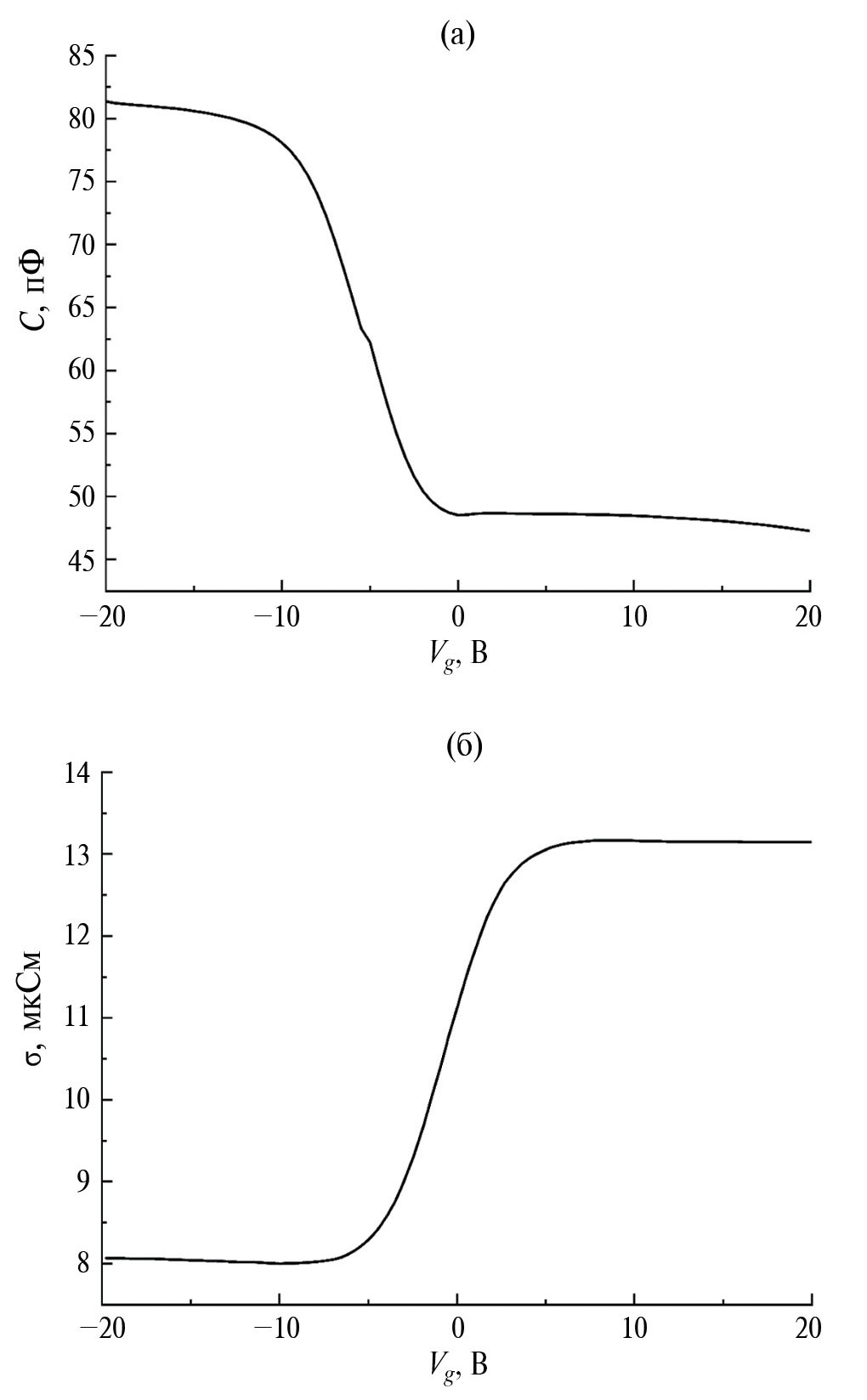

Рис. 2. Характеристики высокочастотного импеданса структуры Ni–Ba0.8Sr0.2TiO3–LiNbO3–SiO2–Si: а – высокочастотная вольт-фарадная характеристика; б — зависимость высокочастотной проводимости от полевого напряжения. Направление измерений от –20 до 20 В.



Расчет концентрации акцепторов NA в полупроводнике через величину удельного сопротивления подложки приводит к значению NA1.25×1018см-3. Емкость полупроводника в состоянии плоских зон C~ определяется выражением [12]

C~=Sæsq2NА/4Tπ1/2,

где q — элементарный заряд, T — абсолютная температура в энергетических единицах, S — площадь полевого электрода, æs — диэлектрическая проницаемость кремния. При рассчитанном значении NA и комнатной температуре величина C~ составляет 764 пФ. Даже если учесть, что из-за процессов диффузии при высокотемпературном окислении концентрация легирования, получающаяся по расчету из величины удельного сопротивления подложки, может в разы отличаться от истинной на поверхности Si [13], все равно величина C~ оказывается на порядок выше, чем максимальное значение измеряемой емкости С (рис. 2). Однако если изолирующий промежуток проявляет диэлектрические свойства σиз/ωCиз<<1из, Cиз — проводимость и емкость изолятора, ω — циклическая частота тестирующего сигнала), то должна быть меньше минимальной из емкостей каждого слоя. Для конкретных значений параметров нашей структуры емкости слоев удовлетворяют неравенствам CSiO2<<CLiNbO3<<CBST, а для пленки окисла кремния получается: CSiO24.7 пФ. Здесь и далее CBST и σBSTCLiNbO3 и σLiNbO3, CSiO2 и σSiO2 – емкости и проводимости соответственно слоев BST, LiNbO3 и SiO2. Это означает, что только при обедняющих изгибах зон в кремнии, более 100 В (данная область полевых напряжений лежит за пределами пробоя структуры), емкости Cs (емкость полупроводника) и CSiO2 сравняются. Поэтому можно считать, что Cиз<<Cs и подложка фактически играет роль металла. Главное противоречие с предположением о диэлектрических свойствах изолирующего промежутка связано с нарушением неравенств  Cиз<CSiO2<<C (рис. 2). Соотношение С>>Сиз является аномальным для МДП-структур, для которых типично обратное неравенство С<Сиз [12].

Чтобы проанализировать возможные причины указанной аномалии, используем полученные в работе [5] общие феноменологические соотношения, которые являются мнимой и действительной частями высокочастотного импеданса и связывают емкости и проводимости элементов МДП-структуры:

ωCω2C2+σ2=ωCизω2Cиз2+σиз2+1ωСs, (1)

σω2C2+σ2=σизω2Cиз2+σиз2+Rb. (2)

Здесь Rb — сопротивление положки Si. Для характеристик нашей структуры выполняются неравенства (рис. 2) ωСs>>ωC>σ и σ>>Rbω2C2+σ2. В этих условиях из выражений (1) и (2) следует

CCиз, σσиз. (3)

Равенства (3) характерны для структур металл–диэлектрик–металл. Это обстоятельство согласуется с приведенным выше утверждением, что подложка фактически играет роль металла. Но в нашем случае по поводу диэлектрического качества изолирующего промежутка остаются вопросы, хотя и реальное отношение σиз/ωCиз=1.69...4.14×102 достаточно мало (рис. 2). Дело в форме ВФХ: она такая же, как у МДП-структур, и в значениях емкости Сиз: при увеличении Vg снижается от 80 до 50 пФ, что значительно больше рассчитанной величины CSiO24.7 пФ.

Рассмотрим природу указанных несоответствий на основе модели высокочастотного импеданса нашей многослойной структуры. Для сегнетоэлектрической фазы веществ одномерная модель высокочастотного импеданса строго применима только в однодоменном состоянии, т.е. в случае сильных внешних электрических полей, выстраивающих поляризацию в каждой точке объема материала в одном и том же направлении. В этих условиях для импеданса изолятора, состоящего из трех слоев, имеем

iωCиз+σиз1=iωCBST+σBST1++iωCLiNbO3+σLiNbO31+iωCSiO2+σSiO21, (4)

где i — мнимая единица. Разделяя в выражении (4) действительную и мнимую части, находим

Cизσиз2+ω2Cиз2=CBSTσBST2+ω2CBST2++CLiNbO3σLiNbO32+ω2CLiNbO32+CSiO2σSiO22+ω2CSiO22, (5)

σизσиз2+ω2Cиз2=σBSTσBST2+ω2CBST2++σLiNbO3σLiNbO32+ω2CLiNbO32+σSiO2σSiO22+ω2CSiO22. (6)

Из соотношения (5), а также из реализующихся на опыте условий σиз/ωCиз<<1Cиз>>CSiO2 следует, что

Cиз<σSiO22+ω2CSiO22ω2CSiO2==CSiO2+σSiO22ω2CSiO2σSiO2ωCSiO2>>1.

Таким образом, неравенство, указывающее на диэлектрические свойства изолирующих пленок, должно быть нарушено, как минимум, на слое с самой маленькой геометрической емкостью, т.е. на слое окисла кремния. Если пренебречь проводимостью пленок BST и LiNbO3 и учесть соотношение σSiO2/ωCSiO2>>1, то из выражения (6) и равенств (3) следует оценка величины σSiO2:

σSiO2ω2C2/σ. (7)

Из рис. 2 находим σSiO2=7.0...29.4 мСм, что на несколько порядков больше измеряемых величин.

2. ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Главный физический результат работы связан с обнаруженным фактом, что форма наблюдаемых кривых ВФХ и полевой зависимости проводимости не является доказательством диэлектрического качества изолирующего промежутка МДП-структуры. Оказывается, что в виде кривых зависимостей составляющих высокочастотного импеданса от напряжения не проявляется не только перезарядка электронных ловушек в буферном слое на границе раздела с кремнием [5–7], но и параметры диэлектрического качества изолирующих слоев. У нашей структуры с трехслойным изолятором форма указанных кривых (рис. 2) такая же, как у МДП-объектов со слоем сегнетоэлектрика или диэлектрика — содержит два плато в области отрицательных и положительных полевых напряжений. Однако, как выясняется из проведенного в разд. 1 анализа числовых значений измеряемых составляющих высокочастотного импеданса, пленка окисла кремния имеет аномально высокую для изолирующих слоев проводимость. Оценка ее величины дает значения в сотые Cимменса, что близко к металлическим материалам. Этим обстоятельством и подтверждается заявленный в начале данного абзаца тезис о непроявлении в форме ВФХ и полевой зависимости проводимости следствий нарушений диэлектрических свойств изолирующего промежутка МДП-структуры.

Так же как и в случае экранирования проникновения внешнего поля в полупроводник за счет перезарядки электронных ловушек в буферном слое на контакте с кремнием [5–7], в нашей структуре наличие на ВФХ двух плато не свидетельствует о реализации режимов глубокого обеднения и сильного обогащения в полупроводнике. Проведенный в разд. 1 анализ показал, что в диапазоне напряжений, при которых проведены измерения высокочастотного импеданса, состояние подложки изменяется вблизи плоских зон. Поэтому изгиб зон в полупроводнике мал и его поверхность не переходит в состояния ни инверсии, ни глубокого обогащения. Наблюдаемые (рис. 2) переходы кривых C(Vg) и σ(Vg) при Vg ±20 В в плато обусловлены реальной зависимостью проводимости слоя окисла кремния от полевого напряжения. Причем функция σSiO2Vg существенно не симметрична по отношению к полярности полевого напряжения — она в четыре раза уменьшается при переходе от отрицательных к положительным Vg. Высокая проводимость слоя SiO2 проявляется в аномально большой величине измеряемой емкости МДП-структуры, которая оказывается заметно больше емкости изолирующего промежутка.

ЗАКЛЮЧЕНИЕ

  1. Типичная для структур с изолятором из сегнетоэлектриков или диэлектриков форма графиков высокочастотных вольт-фарадной характеристики и полевой зависимости проводимости в виде кривых с двумя плато не является доказательством диэлектрических свойств изолирующего промежутка.
  2. Наличие на экспериментальных графиках высокочастотных вольт-фарадной характеристики и полевой зависимости проводимости структур металл–диэлектрик–полупроводник двух плато не свидетельствует о реализации режимов глубокого обеднения и сильного обогащения в полупроводнике.

Авторы данной работы заявляют об отсутствии конфликта интересов.

ФИНАНСИРОВАНИЕ РАБОТЫ

Исследование выполнено за счет гранта Российского научного фонда (проект № 23-49-10014, https://rscf.ru/project/23-49-10014/).

×

About the authors

D. A. Belorusov

Kotelnikov Institute of Radioengineering and Electronics of Russian Academy of Sciences

Email: gvc@ms.ire.rssi.ru

Fryazino branch

Russian Federation, Vvedensky Sq., 1, Fryazino, Moscow region, 141190

E. I. Goldman

Kotelnikov Institute of Radioengineering and Electronics of Russian Academy of Sciences

Email: gvc@ms.ire.rssi.ru

Fryazino branch

Russian Federation, Vvedensky Sq., 1, Fryazino, Moscow region, 141190

G. V. Chucheva

Kotelnikov Institute of Radioengineering and Electronics of Russian Academy of Sciences

Author for correspondence.
Email: gvc@ms.ire.rssi.ru

Fryazino branch

Russian Federation, Vvedensky Sq., 1, Fryazino, Moscow region, 141190

References

  1. Воротилов К.А., Мухортов В.М., Сигов А.С. Интегрированные сегнетоэлектрические устройства / Под ред. А.С. Сигова. М.: Энергоатомиздат, 2011.
  2. Liu Y., Yang B., Lan Sh. et al.// Appl. Phys. Lett. 2022. V. 120. № 15. P. 150501. doi.org/10.1063/5.0090739
  3. Park J. Y., Yang K., Lee D. et al.// J. Appl. Phys. 2020. V. 128. № 24. P. 240904. doi.org/10.1063/5.0035542
  4. Wang B., Huang W., Chi L. et al.// Chem. Rev. 2018. V. 118. № 11. P. 5690. doi.org/10.1021/acs.chemrev.8b00045
  5. Belorusov D.A., Goldman E.I., Chucheva G.V. // Ceramics Int. 2021. V. 47. № 15. P. 21248. doi.org/10.1016/j.ceramint.2021.04.129
  6. Белорусов Д.А., Гольдман Е.И., Чучева Г.В. // ФТТ. 2021. Т. 63. № 11. С. 1887. doi.org/10.21883/FTT.2021.11.51592.154
  7. Belorusov D.A., Goldman E.I., Chucheva G.V. // Ceramics Int. 2024. V. 50. № 6. P. 9678. doi.org/10.1016/j.ceramint.2023.12.286
  8. Черняев М.В., Горохов С.А., Патюков С.И., Резванов А.А. // Электрон. техника. Сер. 3. Микроэлектроника. 2022. № 3. С. 31. doi.org/10.7868/S2410993222030058
  9. Иванов М.С., Афанасьев М.С. // ФТТ. 2009. Т. 51. № 7. С. 1259.
  10. Киселев Д.А., Афанасьев М.С., Левашов С.А., Чучева Г.В. // ФТТ. 2015. Т. 57. № 6. С. 1134.
  11. Гольдман Е.И., Ждан А.Г., Чучева Г.В. // ПТЭ. 1997. № 6. С. 110.
  12. Sze S.M., Kwok K.Ng. Physics of Semiconductor Devices. 3rd ed. N.Y.: John Willey @ Sons, 2007.
  13. Nicollian E.H., Brews I.R. MOS (Metal Oxide Semiconductor) Physics and Technology. N.Y.: John Willey @ Sons, 1982.
