Characteristics of backscattering at high angles of incidence of TM-polarization plane waves on an extended metal plate with a radio-absorbing coating based on the structure of an artificial magnetic conductor

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

The results of numerical calculation of backscattering at large angles of incidence of TM-polarization plane waves on an extended metal surface of finite dimensions with a radio-absorbing coating based on the structure of an artificial magnetic conductor are presented. It is shown that a coating of this type with a thickness of 1...2 mm makes it possible to lower by 10...30 dB the first (from large angles) maximum on the angular dependence of backscattering at ultrahigh frequencies in a band of the order of an octave.

Full Text

Restricted Access

About the authors

Yu. N. Kazantsev

Kotelnikov Institute of Radioengineering and Electronics, RAS

Author for correspondence.
Email: yukazantsev@mail.ru

Fryazino Branch

Russian Federation, Vvedenskii Squar., 1, Fryazino, Moscow oblast, 141190

G. A. Kraftmakher

Kotelnikov Institute of Radioengineering and Electronics, RAS

Email: yukazantsev@mail.ru

Fryazino Branch

Russian Federation, Vvedenskii Squar., 1, Fryazino, Moscow oblast, 141190

V. P. Mal’tsev

Kotelnikov Institute of Radioengineering and Electronics, RAS

Email: yukazantsev@mail.ru

Fryazino Branch

Russian Federation, Vvedenskii Squar., 1, Fryazino, Moscow oblast, 141190

V. S. Solosin

Kotelnikov Institute of Radioengineering and Electronics, RAS; Institute of Theoretical and Applied Electrodynamics, RAS

Email: yukazantsev@mail.ru

Fryazino Branch

Russian Federation, Vvedenskii Squar., 1, Fryazino, Moscow oblast, 141190; Izhorskaya Str., 13, Moscow, 125412

References

  1. Knott E.F. Radar Cross Section. / Radar Handbook. 3rd ed. Ed. by M.I. Scolnik. N Y.: McGraw-Hill Education, 2008. P.14-1.
  2. Petters L. // IRE Trans. 1958. V. AP-6. № 1. P. 133.
  3. Knott E.F., Liepa V.V., Senior T.B.A. // Techn. Report AFAL-TR. 73-70. Ann Arbor: Univ. Michigan Radiation Lab, 1973. 103 p.
  4. Knott E.F. // Proc. IEEE. 1985. V. 73. № 2. P. 252.
  5. Paknys R., Jackson D.R. // IEEE Trans. 2005. V. AP-53. № 3. P. 898.
  6. Knott E.F., Shaeffer J.F., Tuley M.T. Radar Cross Section. 2nd ed. Stevenage: IET Digital Library, 2004. doi: 10.1049/SBRA026E
  7. Knott E.F. // IEEE Trans. 1990. V. AP-38. № 11. P. 1859.
  8. Ross R.A. // IEEE Trans. 1966. V. AP-14. № 3. P. 329.
  9. Zheng L., Yang X., Gong W., Li X. // J. Appl. Phys. 2021. V. 130. № 10. Р. 105304. doi.org/10.1063/5.0061943
  10. Казанцев Ю.Н., Крафтмахер Г.А., Мальцев В.П., Солосин В.С. // РЭ. 2024. Т. 69. № 2. С. 115.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

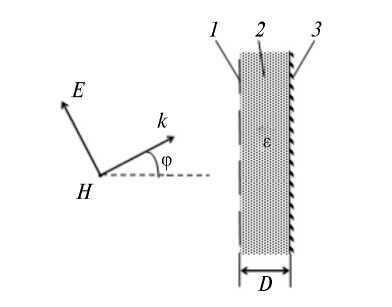

2. Fig. 1. Scheme of the RFP: 1 — frequency-selective grating, 2 — dielectric layer, 3 — metal screen.

Download (7KB)
Indexing metadata

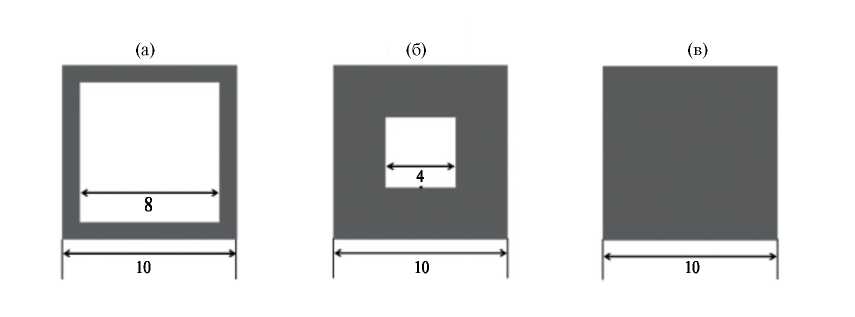

3. Fig. 2. Variants of frequency-selective array elements (dimensions in mm).

Download (11KB)
Indexing metadata

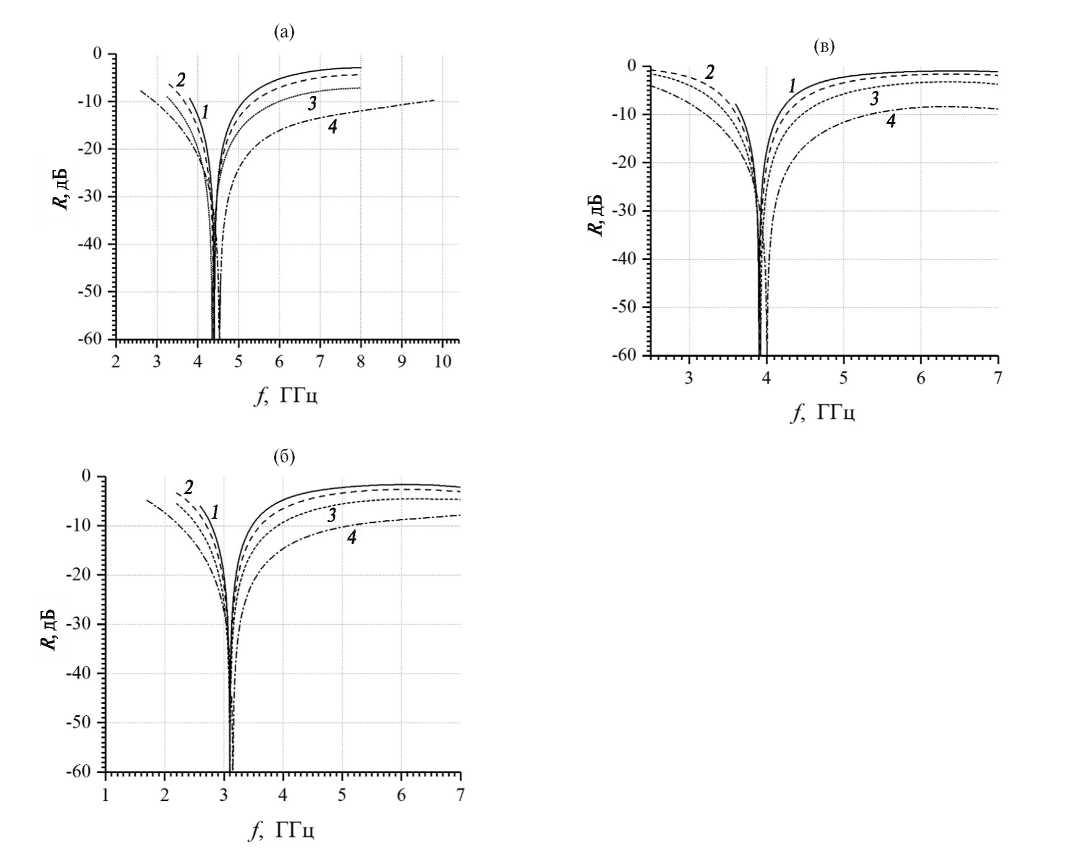

4. Fig. 3. Frequency dependences of the reflection coefficient of TM-polarized plane waves from a metal surface with a RPP (see parameters in Table 1 for Fig. (a), (b) and (c)) at φ = 70 (1), 75 (2), 80 (3) and 85 degrees (4).

Download (48KB)
Indexing metadata

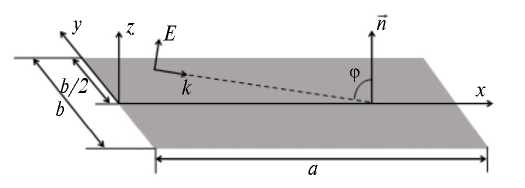

5. Fig. 4. Metal plate with a plane TM wave incident on it.

Download (7KB)
Indexing metadata

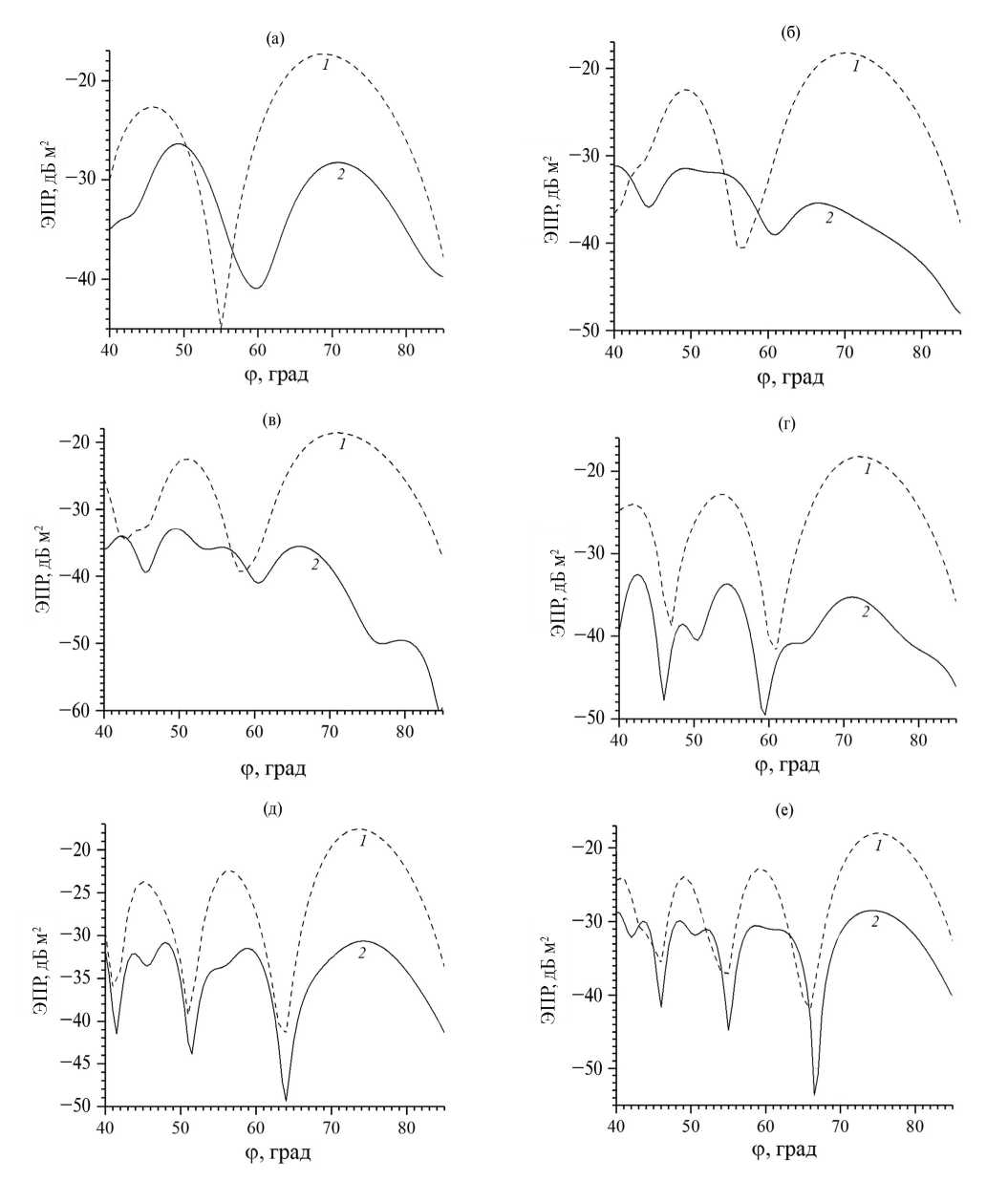

6. Fig. 5. Angular characteristics of backscattering from a metal plate 412 mm long and 51.5 mm wide at f = 3.5 (a), 4 (b), 4.407 (c), 5 (d), 6 (d) and 7 GHz (e): curve 1 — without a backscattering element, curve 2 — with a backscattering element 2 mm thick and ε = 5(1-j0.428).

Download (78KB)
Indexing metadata

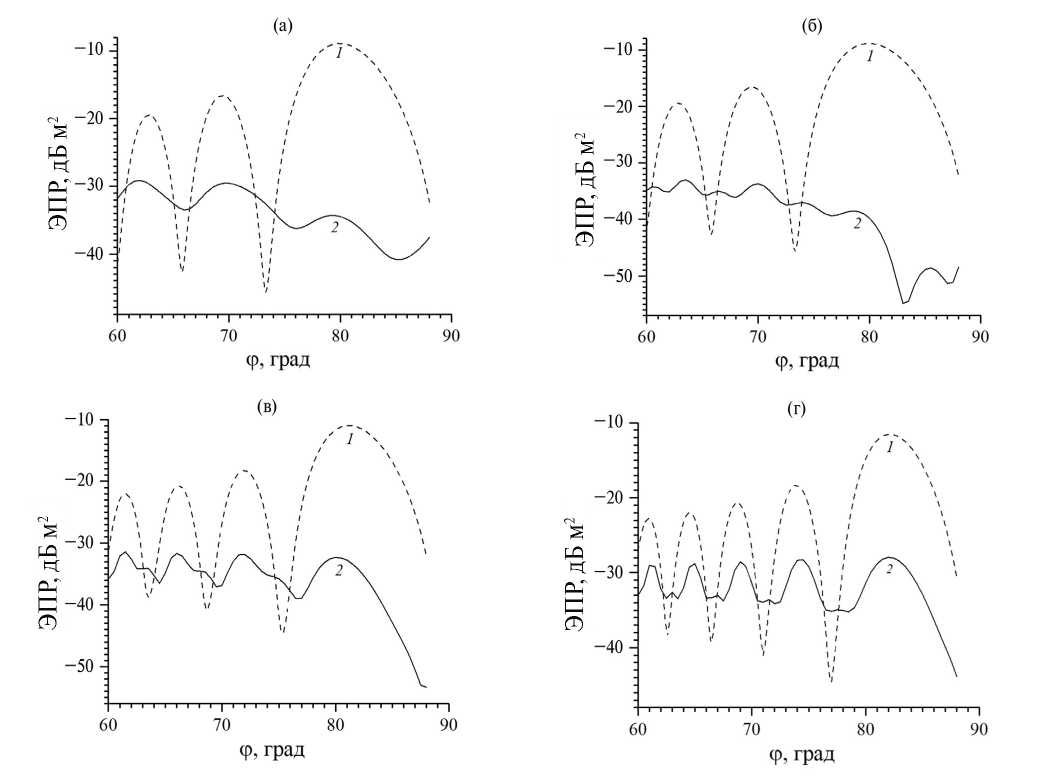

7. Fig. 6. Angular characteristics of backscattering from a metal plate 2060 mm long and 51.5 mm wide at f = 2.5 (a), 3.1 (b), 4 (c) and 5 GHz (d): curve 1 — without a backscattering plate, curve 2 — with a backscattering plate 2 mm thick and ε = 10.2(1-j0.661).

Download (49KB)
Indexing metadata

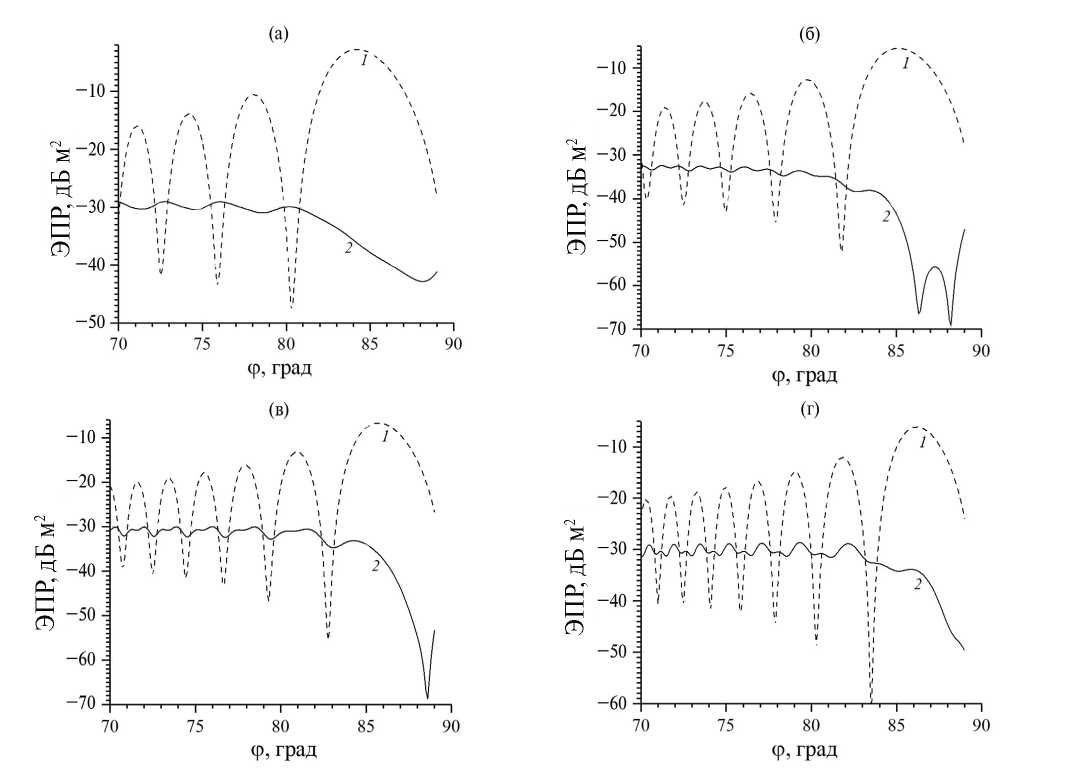

8. Fig. 7. Angular characteristics of backscattering from a metal plate 6180 mm long and 51.5 mm wide at f = 3 (a), 4 (b), 5 (c) and 6 GHz (d): curve 1 — without a backscattering plate, curve 2 — with a backscattering plate 1 mm thick and ε = 10.2(1-j0.724).

Download (54KB)
Indexing metadata
