Межслойный переход для EBG-волновода, интегрированный с делителем мощности на два канала
- Авторы: Банков С.Е.1, Калиничев В.И.1
-
Учреждения:
- Институт радиотехники и электроники им. В.А. Котельникова РАН
- Выпуск: Том 69, № 5 (2024)
- Страницы: 414-421
- Раздел: ЭЛЕКТРОДИНАМИКА И РАСПРОСТРАНЕНИЕ РАДИОВОЛН
- URL: https://journals.rcsi.science/0033-8494/article/view/275939
- DOI: https://doi.org/10.31857/S0033849424050023
- EDN: https://elibrary.ru/ILNKXQ
- ID: 275939
Цитировать
Открытый доступ
Доступ предоставлен
Аннотация

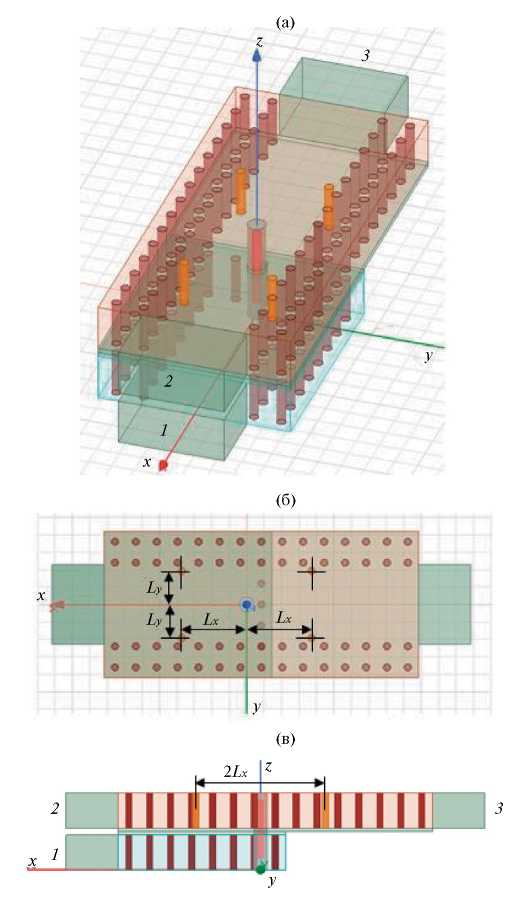

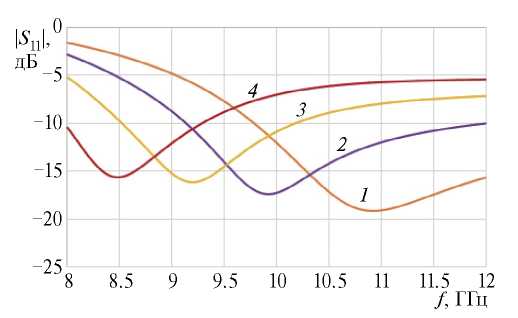

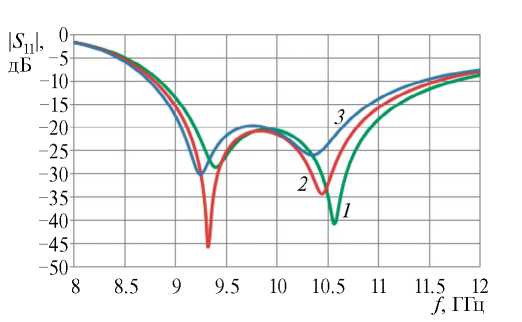

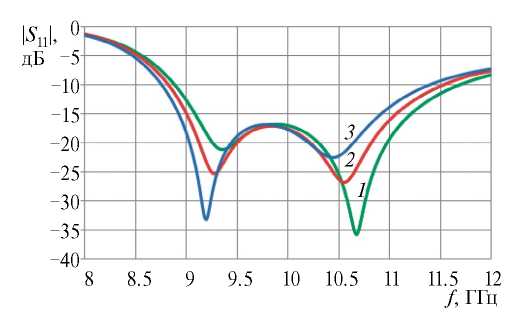

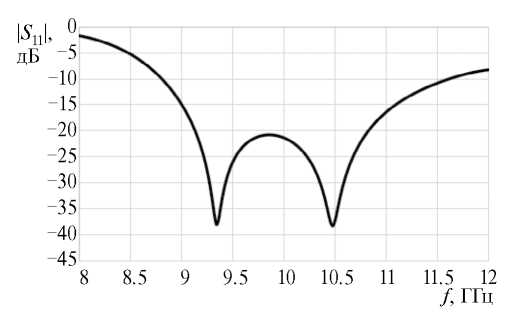

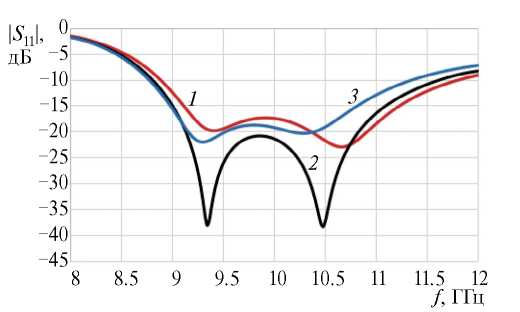

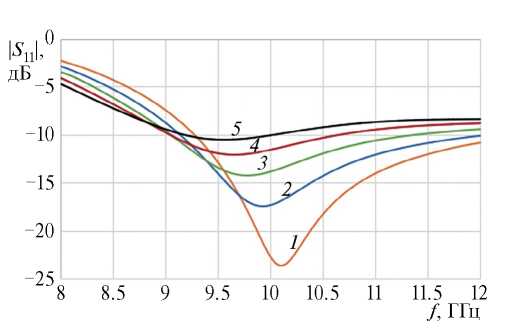

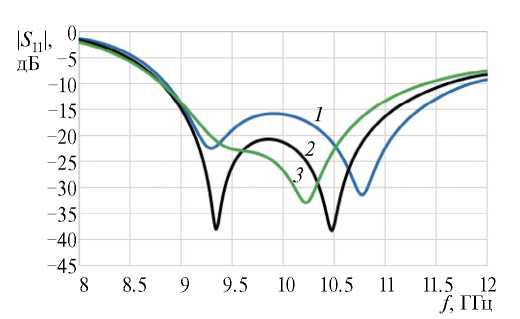

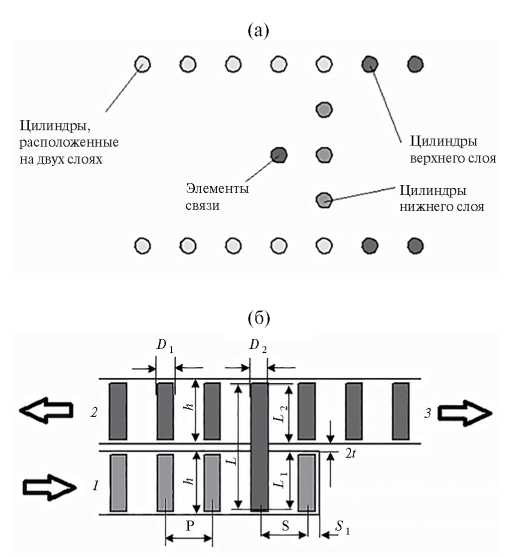

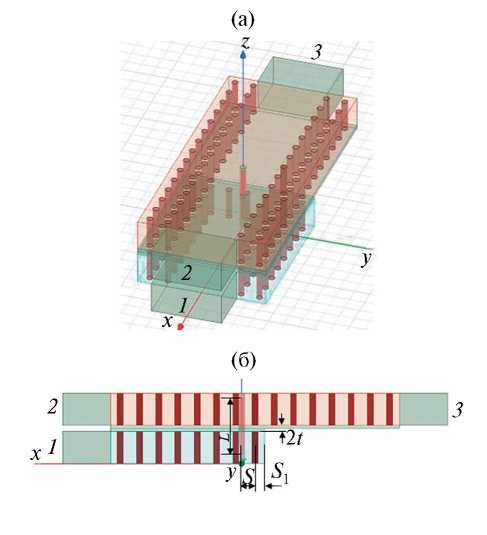

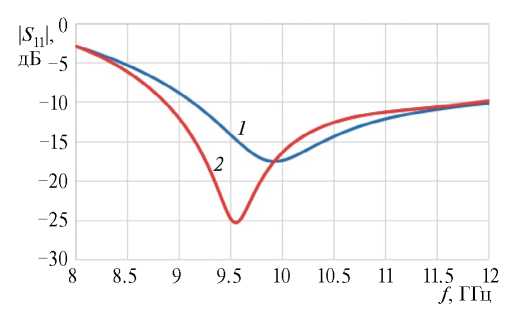

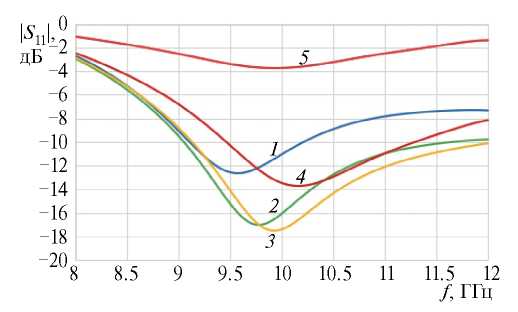

Исследован межслойный переход для трехрядных EBG-волноводов, интегрированный с двухканальным делителем мощности. Показано, что без дополнительного согласования такие переходы являются сравнительно узкополосными по коэффициенту отражения в полосе частот 8…12 ГГц. Для расширения полосы согласования предложен модифицированный переход с дополнительными согласующими стержнями в обоих волноводных каналах на слое делителя мощности. С помощью численного анализа установлено, что за счет этого в исследуемой полосе частот удается получить симметричную кривую согласования с двумя достаточно разнесенными по частоте минимумами и с уровнем согласования не хуже –20 дБ в центральной части диапазона. Показано, что в структуре с согласующими стержнями рабочая полоса частот перехода по коэффициенту отражения значительно расширяется в сравнении с исходной структурой.
Ключевые слова
Полный текст
Об авторах
С. Е. Банков
Институт радиотехники и электроники им. В.А. Котельникова РАН
Автор, ответственный за переписку.
Email: sbankov@yandex.ru
Россия, ул. Моховая, 11, стр. 7, Москва, 125009
В. И. Калиничев
Институт радиотехники и электроники им. В.А. Котельникова РАН
Email: sbankov@yandex.ru
Россия, ул. Моховая, 11, стр. 7, Москва, 125009
Список литературы
- Гвоздев В.И., Нефедов Е.И. Объемные интегральные схемы СВЧ. М.: Наука, 1987.
- Банков С.Е. Электромагнитные кристаллы. М.: Физматлит, 2010.
- Bankov S.E. // PIERS Proc. Moscow (Russia), August 18–21. 2009. P. 1680.
- Банков С.Е., Дупленкова М.Д. // Журн. радиоэлектроники. 2009. № 4. http://jre.cplire.ru/jre/apr09/4/text.html
- Банков С.Е., Калошин В.А., Фролова Е.В. // Журн. радиоэлектроники. 2009. № 3. http://jre.cplire.ru/jre/mar09/1/text.html
- Банков С.Е., Пангонис Л.И., Фролова Е.В. // РЭ. 2010. Т. 55. № 11. С. 1285.
- Банков С.Е., Калиничев В.И., Фролова Е.В. // РЭ. 2020. Т. 65. № 9. С. 1.
- Ommodt K., Sanzgiri S., German F., Jones T. // Dig. IEEE Antennas and Propagation Soc. Int. Symp. . Baltimore. 21–26 Jul. 1996. N.Y.: IEEE, 1996. V. 2. P. 1334. https://ieeexplore.ieee.org/document/549843
- Abdel-Wahab W.M., Al-Saedi H., Palizban A. // Proc. IEEE Int. Symp. on Antennas and Propagation and USNC-URSI Radio Sci. Meeting. Atlanta. 7–12 Jul. 2019. N.Y.: IEEE, 2019. P. 961. https://ieeexplore.ieee.org/document/8889060
- Yang T.-H., Chen C.-F., Huang T.-Y. // Proc. Asia-Pacific Microwave Conf. Suzhou, 4–7 Dec. 2005. N.Y.: IEEE, 2005. Article No. 1606978 https://ieeexplore.ieee.org/stamp/stamp.jsp?tp=&arnumber=1606978
- Vahabisani N., Daneshmand M. // Proc. 42nd Europ. Microwave Conf. Amsterdam. 29 Oct. — 1 Nov. 2012. N.Y.: IEEE, 2012. Article No. 6459138. https://ieeexplore.ieee.org/stamp/stamp.jsp?tp=&arnumber=6459138
- Myers J.C., Hejase J.A., Tang J. et al. // IEEE27th Conf. Electrical Performance of Electronic Packaging and Systems (EPEPS). San Jose. 14–17 Oct. 2018. N.Y.: IEEE, 2018. P. 123. https://ieeexplore.ieee.org/document/8534285
- Huang Y., Wu K.-L., Ehlert M. // IEEE Microwave Opt. Technol. Lett. 2003. V. 13. № 8. P. 338.
- Калиничев В.И., Банков С.Е. // РЭ. 2022. Т. 67. № 7. С. 628.
- Сазонов Д.М. Антенны и устройства СВЧ. М.: Высш. школа, 1988.
