Radio absorption in structures like artificial magnetic conductors at large angles of incidence of TM-polarized waves

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

The frequency-angular characteristics of the reflection of TM-polarized waves from thin (thickness up to 1/200 wavelength) artificial magnetic conductor (AMC) and radio absorber (RA) based on band-reflecting and band-passing gratings are presented. It is shown that the operating frequency bands of the AMC and RA expand tens of times when the angle of incidence changes from 0 to 89 degrees. In this case, the value of the ratio (is the difference in wavelengths at the edges of the absorption band and is the thickness of the RA) increases to 30.

Full Text

Restricted Access

About the authors

Yu. N. Kazantsev

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences

Author for correspondence.
Email: yukazantsev@mail.ru

Fryazino branch

Russian Federation, Fryazino Moscow oblast, 141190

G. A. Kraftmakher

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences

Email: yukazantsev@mail.ru

Fryazino branch

Russian Federation, Fryazino Moscow oblast, 141190

V. P. Mal'tsev

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences

Email: yukazantsev@mail.ru

Fryazino branch

Russian Federation, Fryazino Moscow oblast, 141190

V. S. Solosin

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences; Institute of Theoretical and Applied Electrodynamics

Email: yukazantsev@mail.ru

Fryazino branch

Russian Federation, Fryazino Moscow oblast, 141190; Moscow, 125412

References

  1. Sievenpiper D., Zhang L., Broas R.F. J. et al. // IEEE Trans. 1999. V. MTT-47. № 11. P. 2059.
  2. Broas R.F.J., Sievenpiper D.F., Yablonovitch E. // IEEE Trans. 2005. V. AP-53. № 4. P. 1377.
  3. Feresidis A.P., Goussetis G., Shenhong Wang, Vardaxoglou J.C. // IEEE Trans. 2003. V. AP-51. № 1. P. 209.
  4. Fan Yang, Rahmat-Samii Y. // IEEE Trans. 2003. V. AP-51. № 10. P. 2691.
  5. Казанцев Ю.Н., Аплеталин В.Н. // РЭ. 2007. Т. 52. № 4. С. 415.
  6. Kern D.J., Werner D.H., Monorchio A. et al. // IEEE Trans. 2005. V. AP-53. № 1. P. 8.
  7. Sohn J.R., Kim K.Y., Tae H.-S., Lee H.J. // Progress in Electromagnetics Research. 2006. V. 61. P. 27.
  8. Fei-Ran Yang, Kuang-Ping Ma, Yongxi Qian, Itoh T. // IEEE Trans. 1999. V. MTT-47. № 11. P. 2092.
  9. Казанцев Ю.Н., Крафтмахер Г.А., Мальцев В.П. // РЭ. 2019. Т. 64. № 9. С. 874.
  10. Engheta N. // IEEE Antennas and Propagation Soc. Int. Symp. San Antonio 16–21 Jun. 2002. N.Y.: IEEE, 2002. V. 2. P. 392.
  11. Tretyakov S., Maslovski S. // Proc. 33rd Europ. Microwave Conf. Munich. 07 Oct. 2003. N.Y.: IEEE, 2003. P. 1107.
  12. Казанцев Ю.Н., Крафтмахер Г.А., Мальцев В.П. // РЭ. 2022. Т. 67. № 4. С. 339.
  13. Skolnik M. Radar Handbook. 3rd ed. N.Y.: Mc-Grow-Hill Education, 2000.
  14. Zheng L., Yang H., Gong W. et al. // J. Appl. Phys. 2021. V. 130. № 10. Р. 105304.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download
2. Fig. 1. IMP diagram: 1 – frequency-selective grating, 2 – dielectric layer of thickness D, 3 – metal screen, ϑ – angle of incidence of electromagnetic wave.

Download (66KB)
Indexing metadata

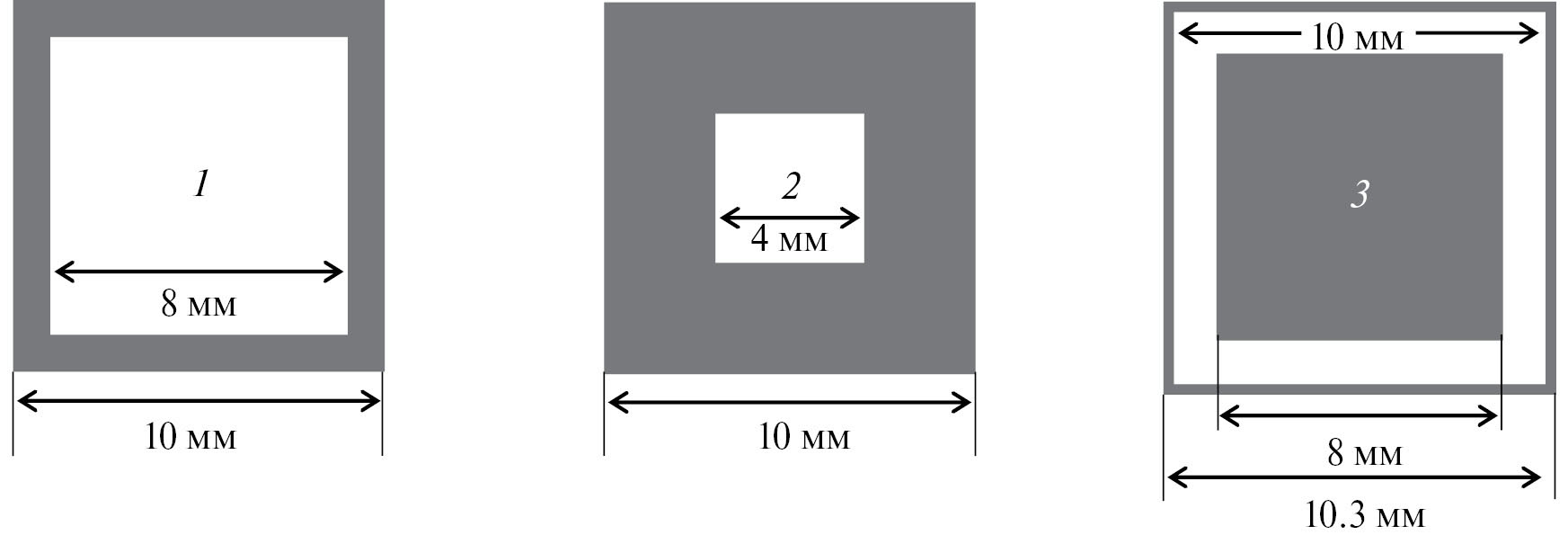

3. Fig. 2. Three types of frequency-selective grating elements: band-reflecting 1 and 2 and band-pass 3.

Download (57KB)
Indexing metadata

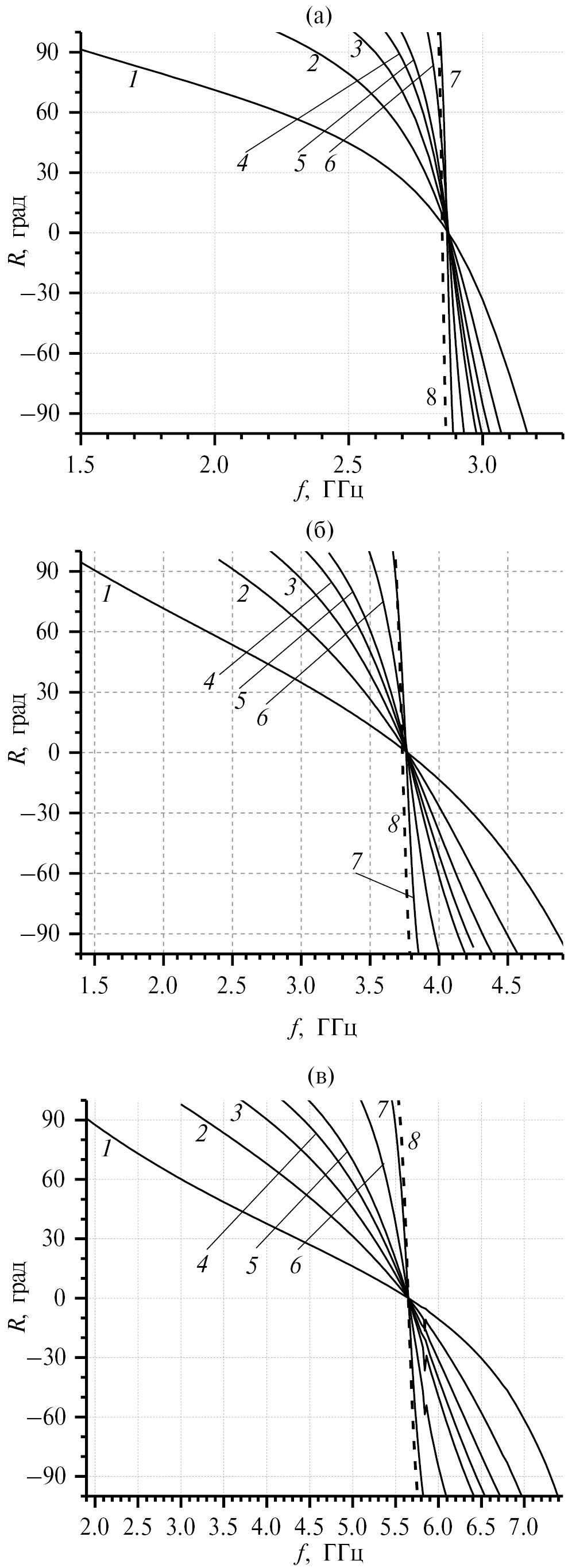

4. Fig. 3. Frequency-angular dependences of the phase of the reflection coefficient from the IMF based on gratings with elements of three standard sizes 1 (a), 2 (b) and 3 (c). The incidence angles ϑ are 89° (1), 88° (2), 87° (3), 85° (4), 83° (5), 80° (6), 60° (7) and 0° (8).

Download (279KB)
Indexing metadata

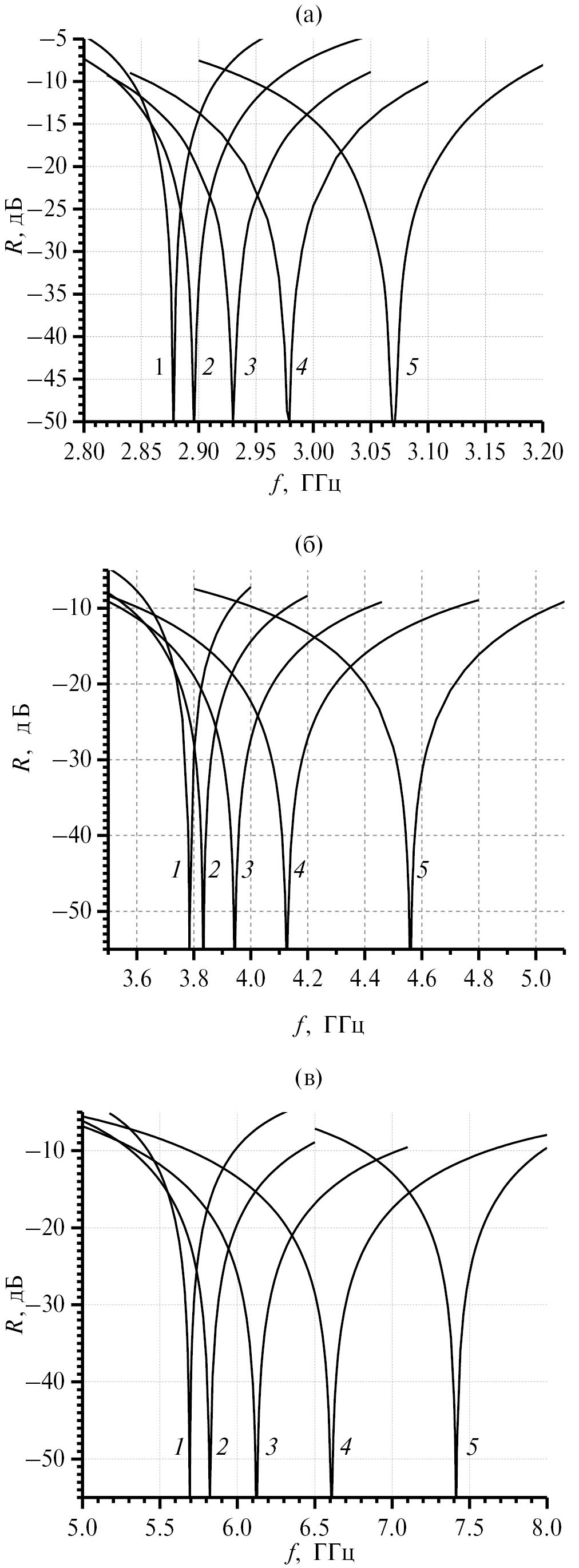

5. Fig. 4. Frequency-angular dependences of the reflection coefficient from the RP IMF based on gratings with elements of three standard sizes 1 (a), 2 (b) and 3 at the optimal value of tgδ of the dielectric layer and ϑ = 80° (1), 85° (2), 87° (3), 88° (4) and 89° (5).

Download (286KB)
Indexing metadata

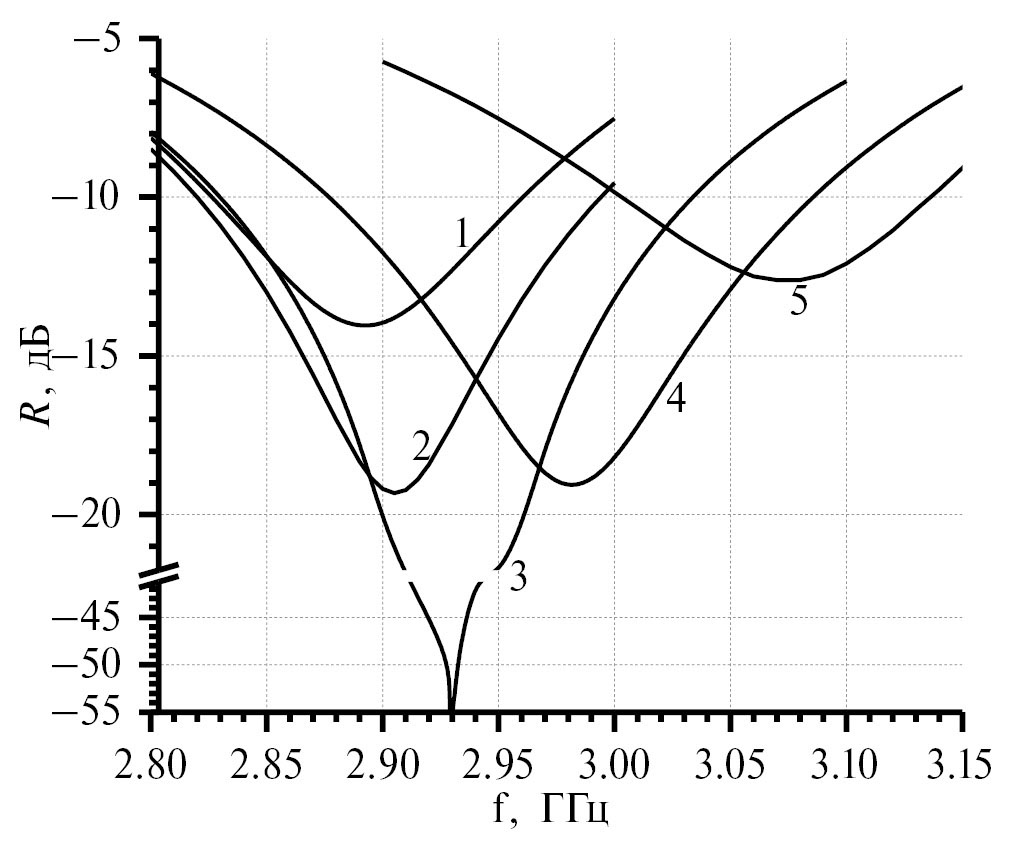

6. Fig. 5. Frequency-angular dependences of the reflection coefficient from the RP IMF based on a grating with elements 1 at a fixed value of tgδ = 0.112 of the dielectric layer and ϑ = 85° (1), 86° (2), 87° (3), 88° (4) and 89° (5).

Download (120KB)
Indexing metadata

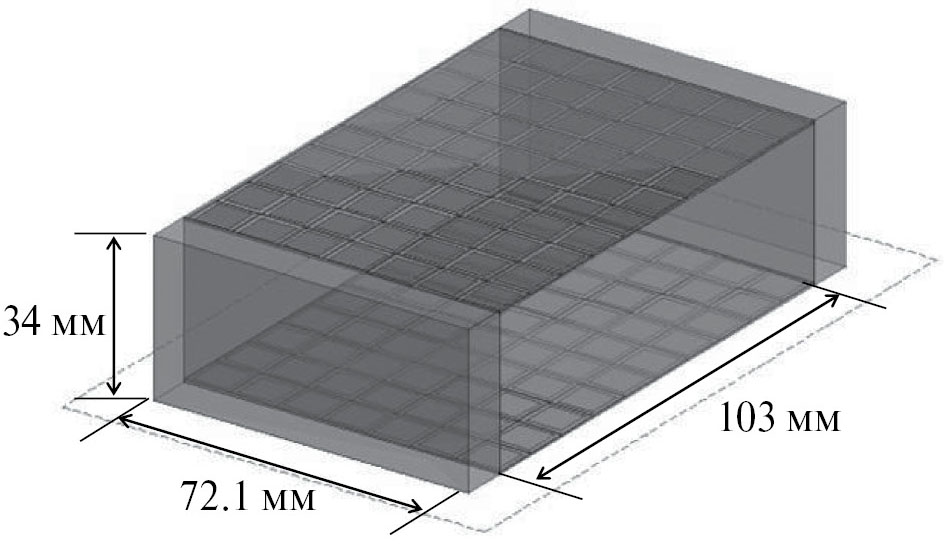

7. Fig. 6. Rectangular waveguide, on the wide walls of which an RP IMP based on band-reflecting gratings with elements 1 is placed.

Download (76KB)
Indexing metadata

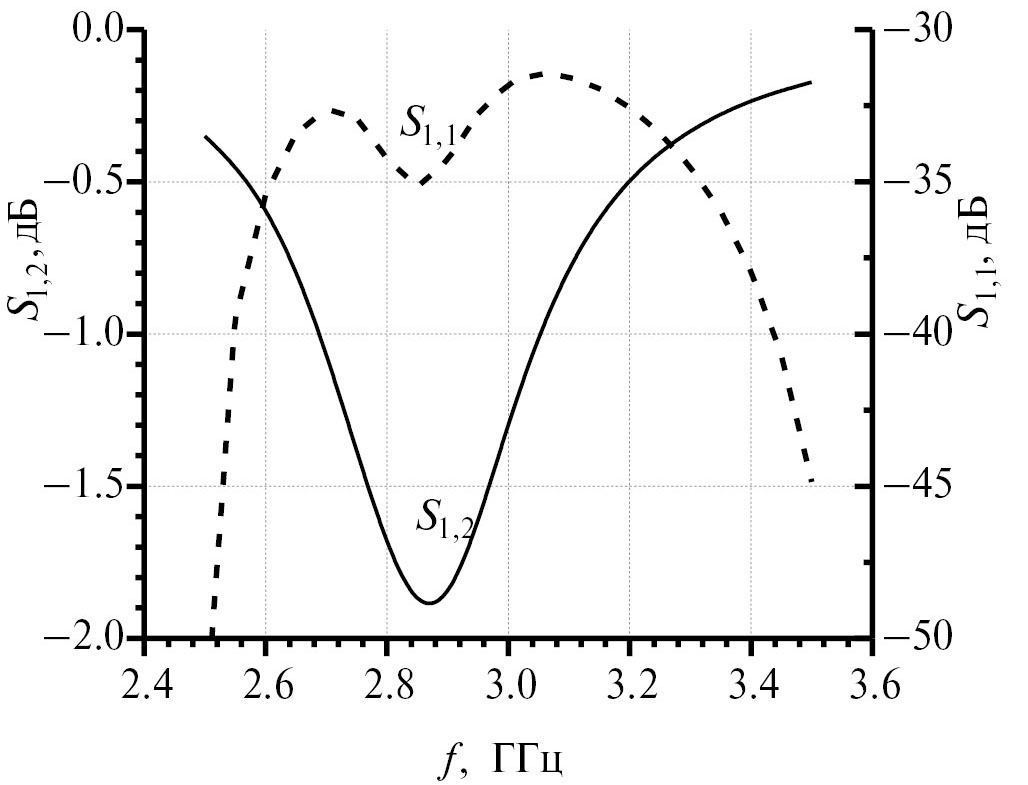

8. Fig. 7. Frequency dependence of the transmission coefficients S1,2 and reflection coefficients S1,1 of a waveguide with a RP IMP based on band-reflecting gratings with elements 1.

Download (92KB)
Indexing metadata
