Numerical study of dispersion characteristics of cylindrical spiral lines and periodic gratings based on them

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Numerical studies of the dispersion characteristics of cylindrical spiral lines have been carried out. One-dimensional and two-dimensional periodic lattices formed by such lines are also considered. The eigenvalue method was used in combination with periodic boundary conditions. The dispersion characteristics are calculated in the range of parameters for which the conditions of applicability of the known approximate numerical-analytical methods for analyzing spiral lines are not met. The dispersion characteristics of the first two eigen-waves in one-dimensional and two-dimensional periodic lattices of spirals are obtained for different values of phase shifts between lattice periods. It is shown that the main type of wave in them is a wave slowed down relative to the axes of the lines with the direction of rotation of the field vector determined by the direction of winding of the spiral.

Full Text

Restricted Access

About the authors

S. E. Bankov

Kotel’nikov Institute of Radio Engineering and Electronics, Russian Academy of Sciences

Author for correspondence.
Email: sbankov@yandex.ru
Russian Federation, Moscow

V. I. Kalinichev

Kotel’nikov Institute of Radio Engineering and Electronics, Russian Academy of Sciences

Email: sbankov@yandex.ru
Russian Federation, Moscow

References

  1. Силин Р.А., Сазонов В.П. Замедляющие системы. М.: Сов. радио, 1966.
  2. Юрцев О.А., Рунов А.В., Казарин А.Н. Спиральные антенны. М.: Сов. радио, 1974.
  3. Силин Р.А. Периодические волноводы. М.: Фазис, 2002.
  4. Bankov S.E., Bugrova T.I. // Microwave Optical Technol. Lett. 1993. V. 6. № 13. P. 782.
  5. Банков С.Е., Фролова Е.В.// РЭ. 2023. T. 68. № 9. С. 835.
  6. Вайнштейн Л.А. Электромагнитные волны. М.: Радио и связь. 1988.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download
2. Fig. 1. Model of a three-dimensional cylindrical spiral line.

Download (95KB)
Indexing metadata

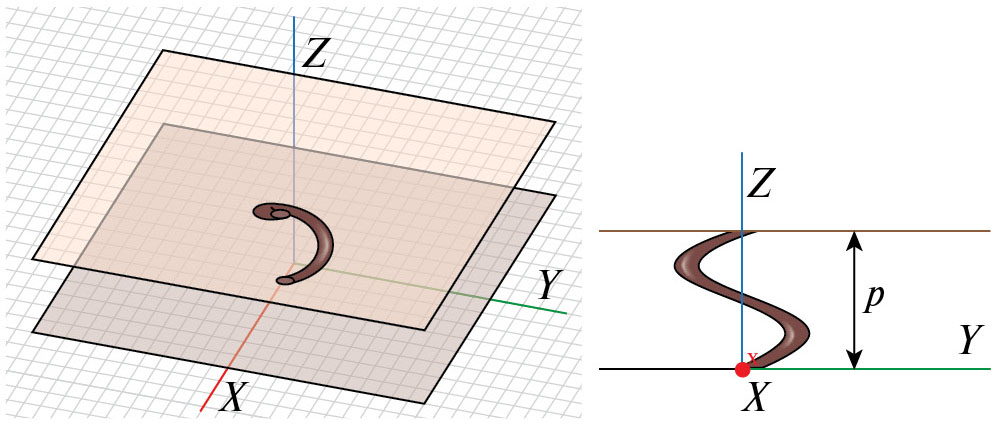

3. Fig. 2. Model of a single line cell (PML layers not shown).

Download (88KB)
Indexing metadata

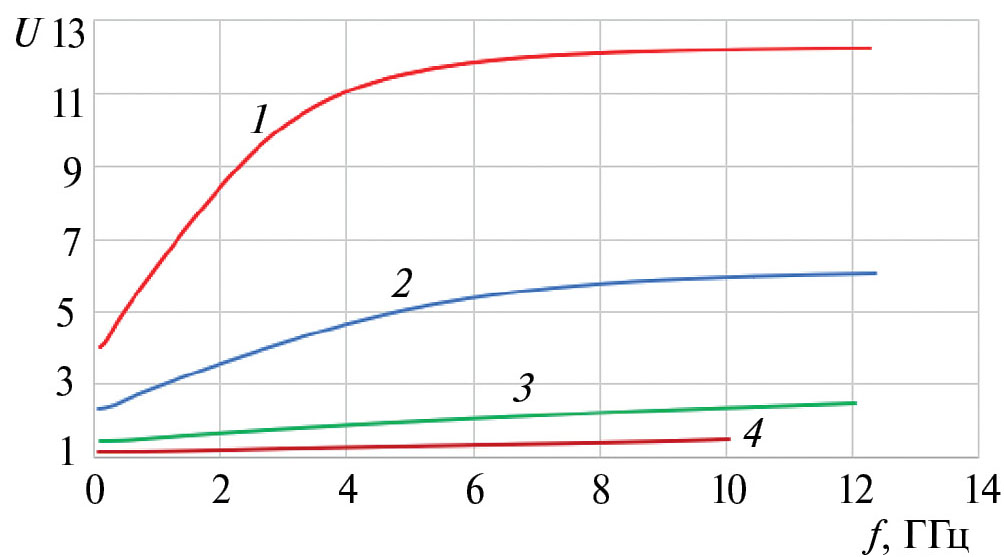

4. Fig. 3. Dispersion characteristics of a spiral line at Ds = 4 mm, Dw = 1 mm, p = 1 (1), 2 (2), 5 (3), 10 mm (4).

Download (65KB)
Indexing metadata

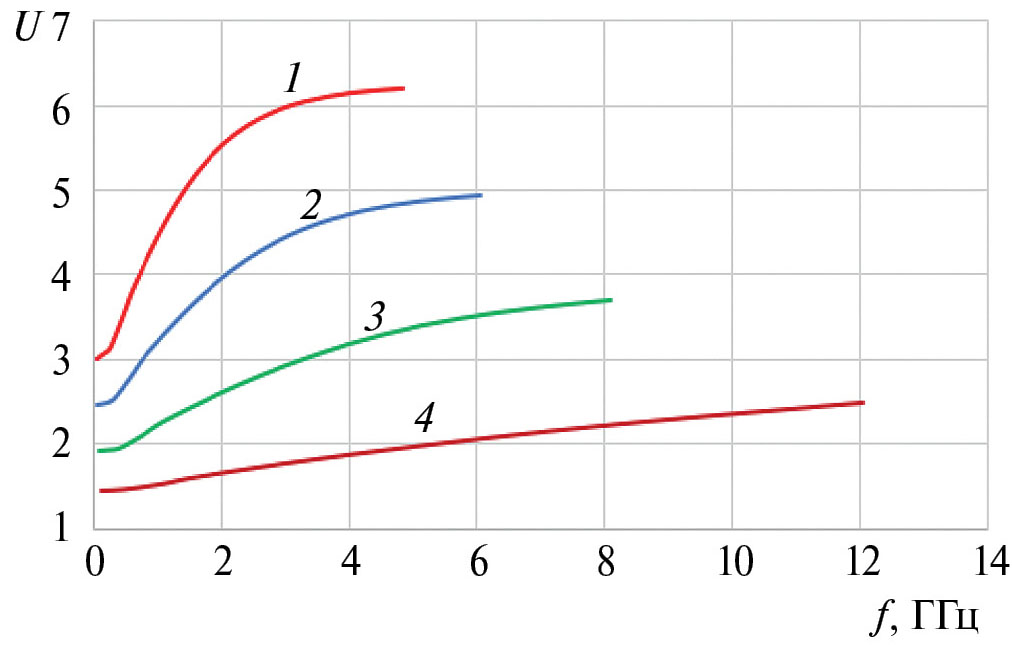

5. Fig. 4. Dispersion characteristics of a spiral line at p = 5 mm, Dw = 1 mm, Ds = 10 (1), 8 (2), 6 (3), 4 mm (4).

Download (65KB)
Indexing metadata

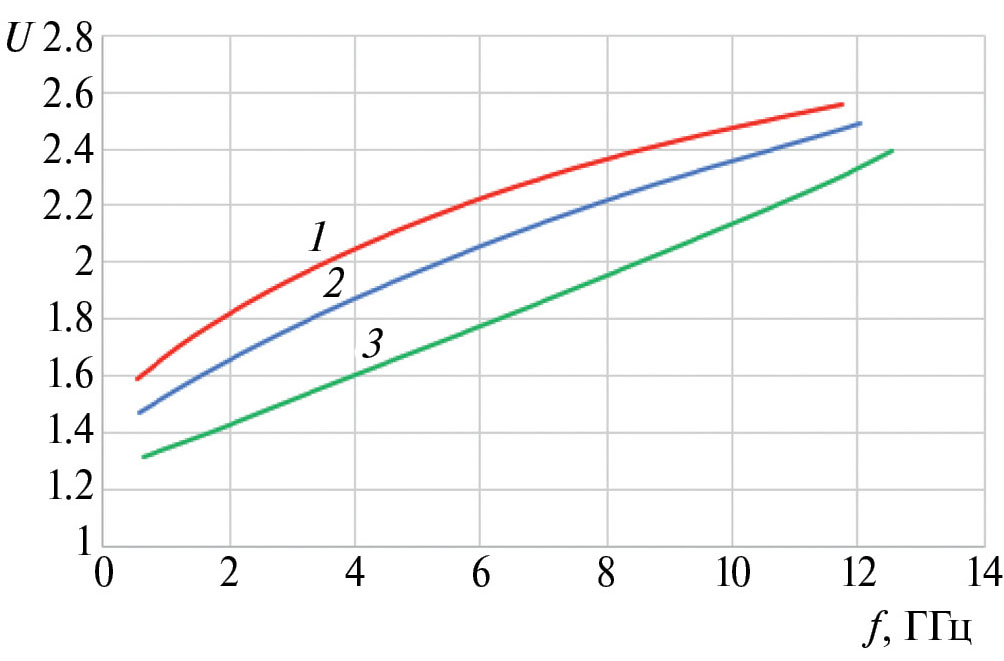

6. Fig. 5. Dispersion characteristics of a spiral line at p = 5 mm, Ds = 4 mm, Dw = 0.5 (1), 1 (2), 2 mm (3).

Download (76KB)
Indexing metadata

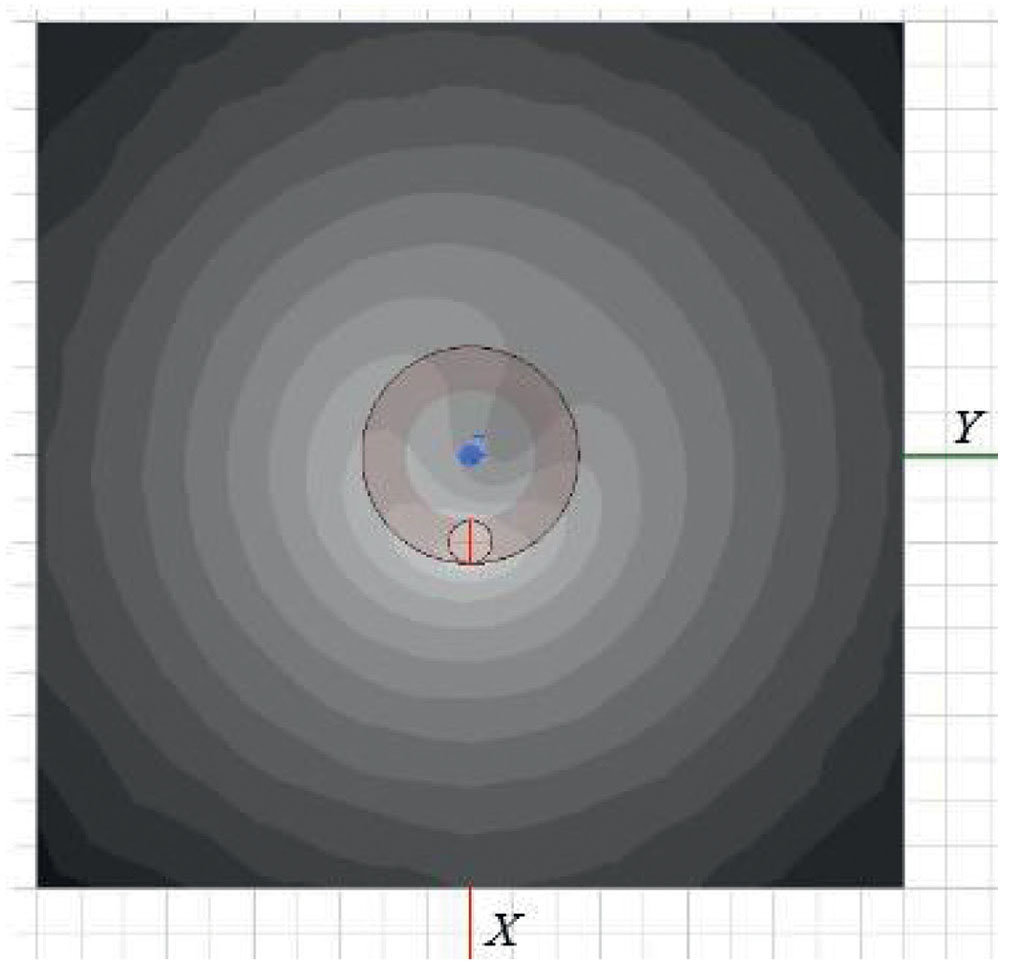

7. Fig. 6. Instantaneous distribution of the amplitude of the electric field strength of the surface wave of the spiral in the transverse plane XOY at a frequency of 9.633 GHz.

Download (75KB)
Indexing metadata

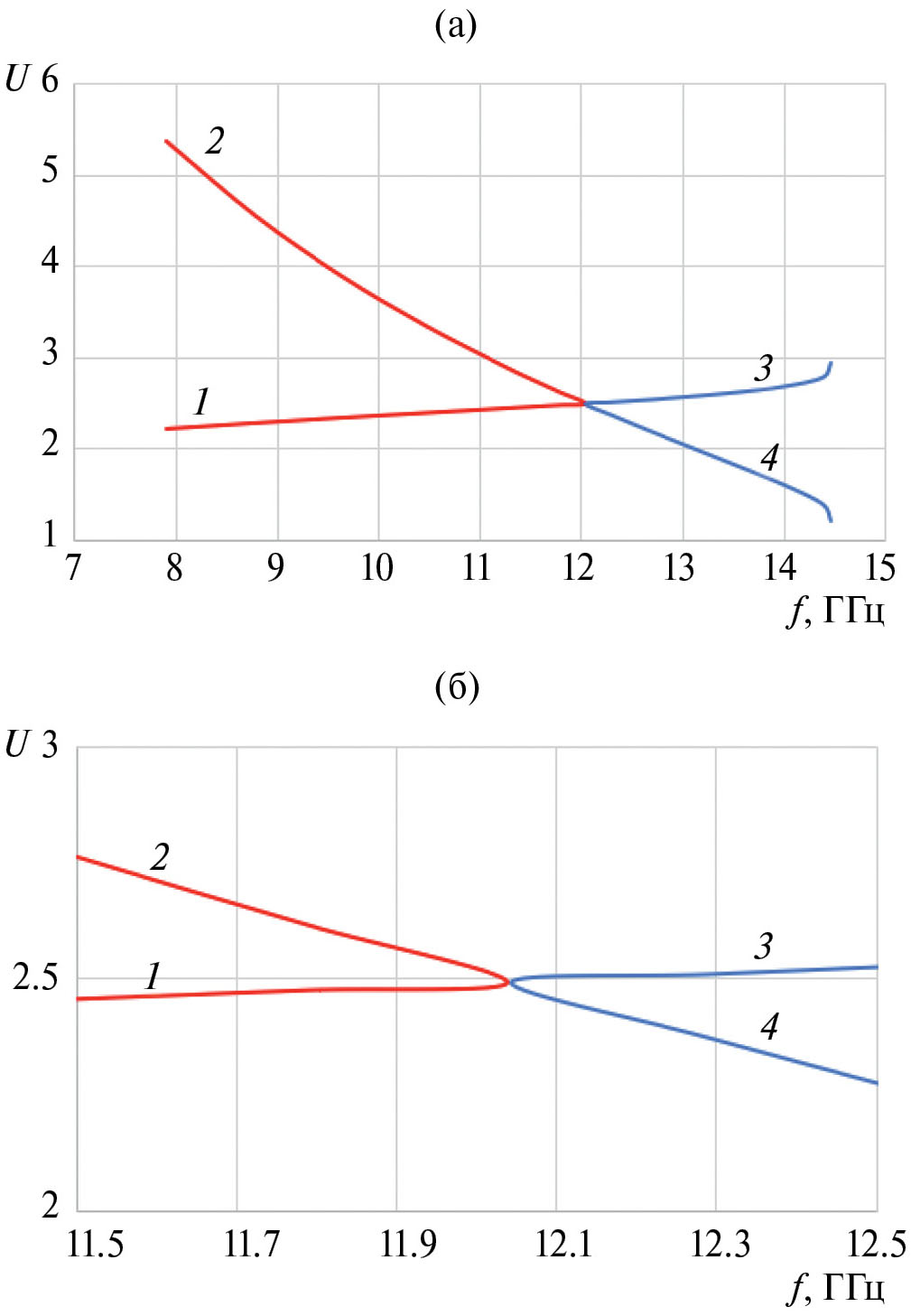

8. Fig. 7. Dispersion characteristic of a spiral line in a wide frequency range (a) and in a narrow vicinity of the forbidden zone (b) at p = 5 mm, Ds = 4 mm, Dw = 1 mm: forward (1) and backward waves (3) and the corresponding counter-propagating waves (2) and (4).

Download (91KB)
Indexing metadata

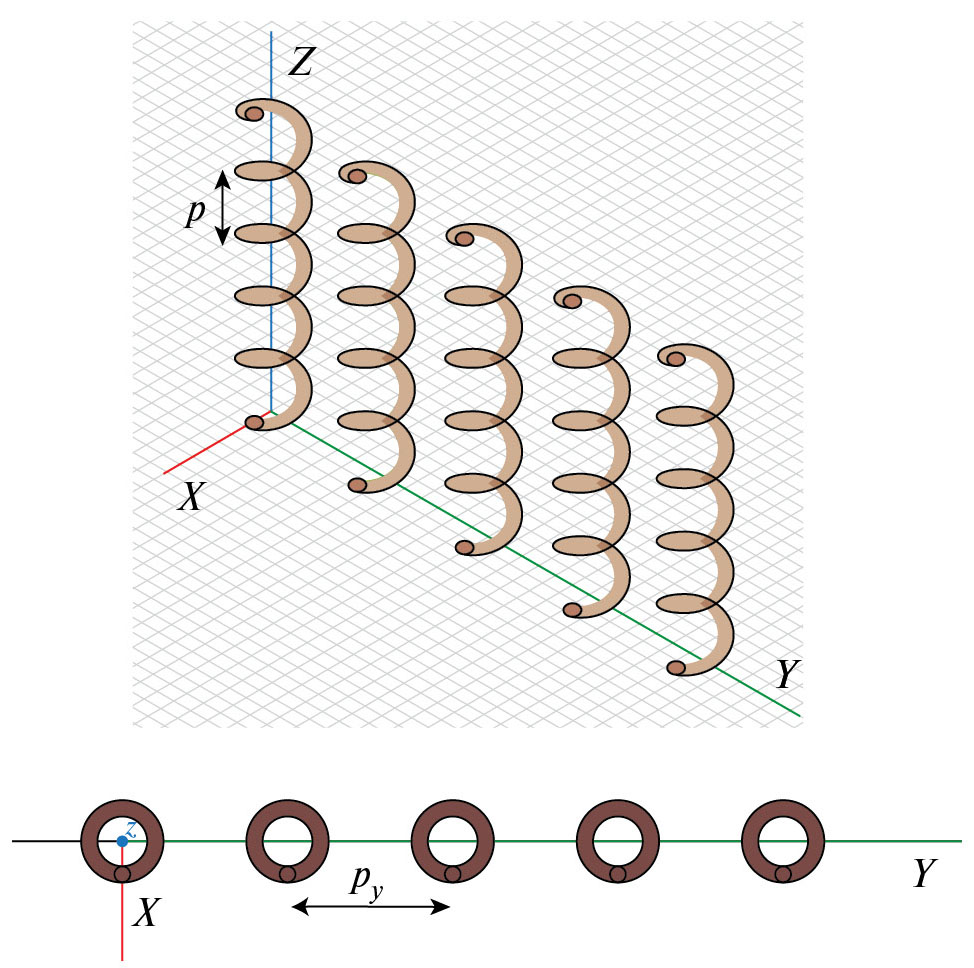

9. Fig. 8. Fragment of a linear periodic lattice of spiral lines.

Download (194KB)
Indexing metadata

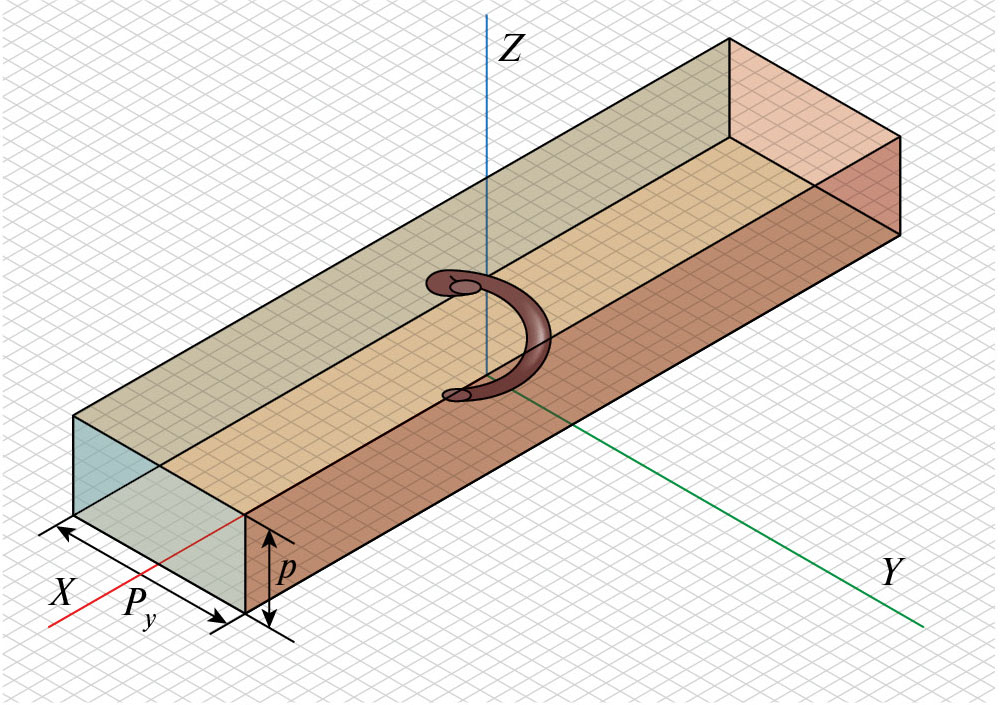

10. Fig. 9. Model of a single cell for a linear periodic lattice of spiral lines.

Download (207KB)
Indexing metadata

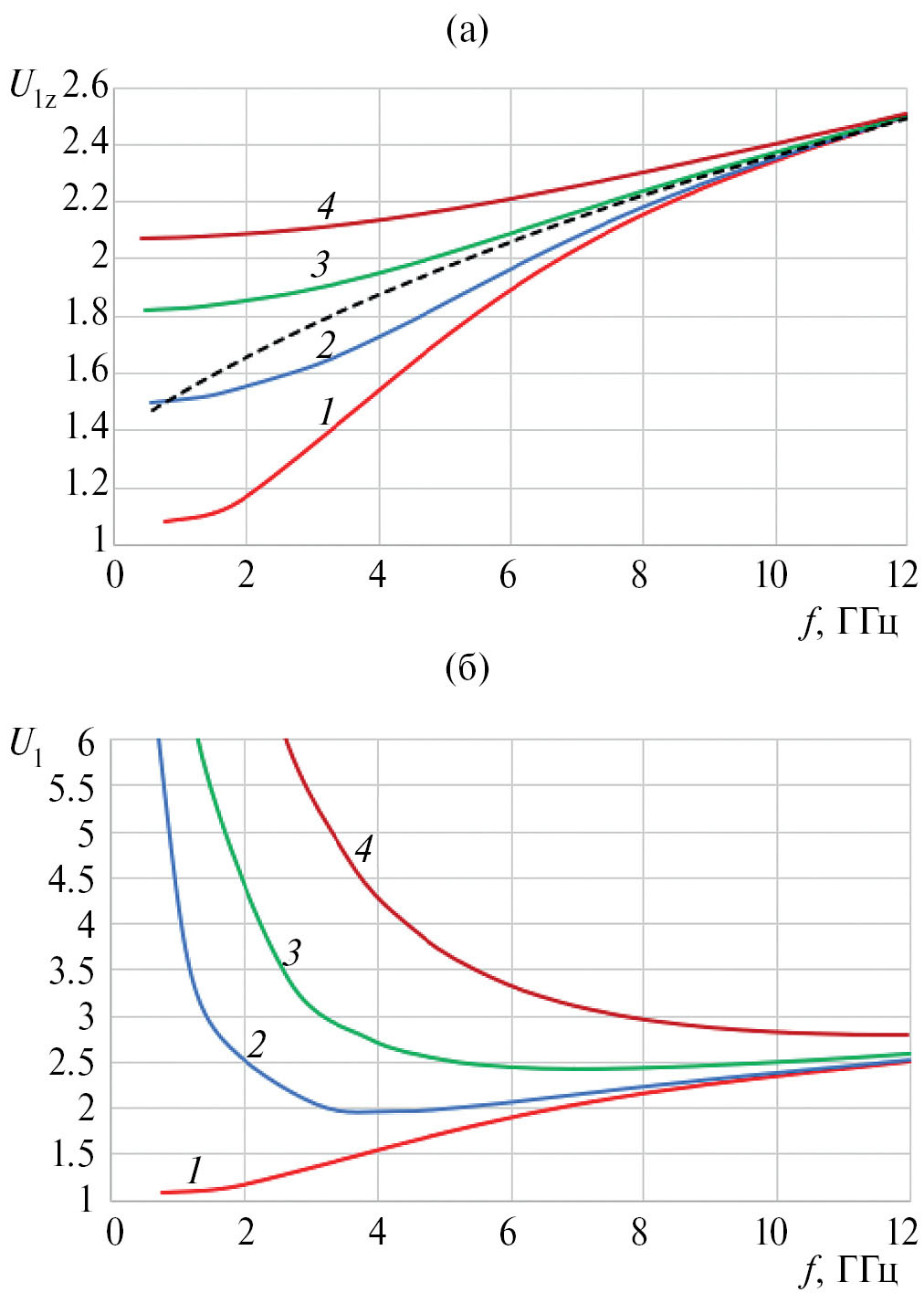

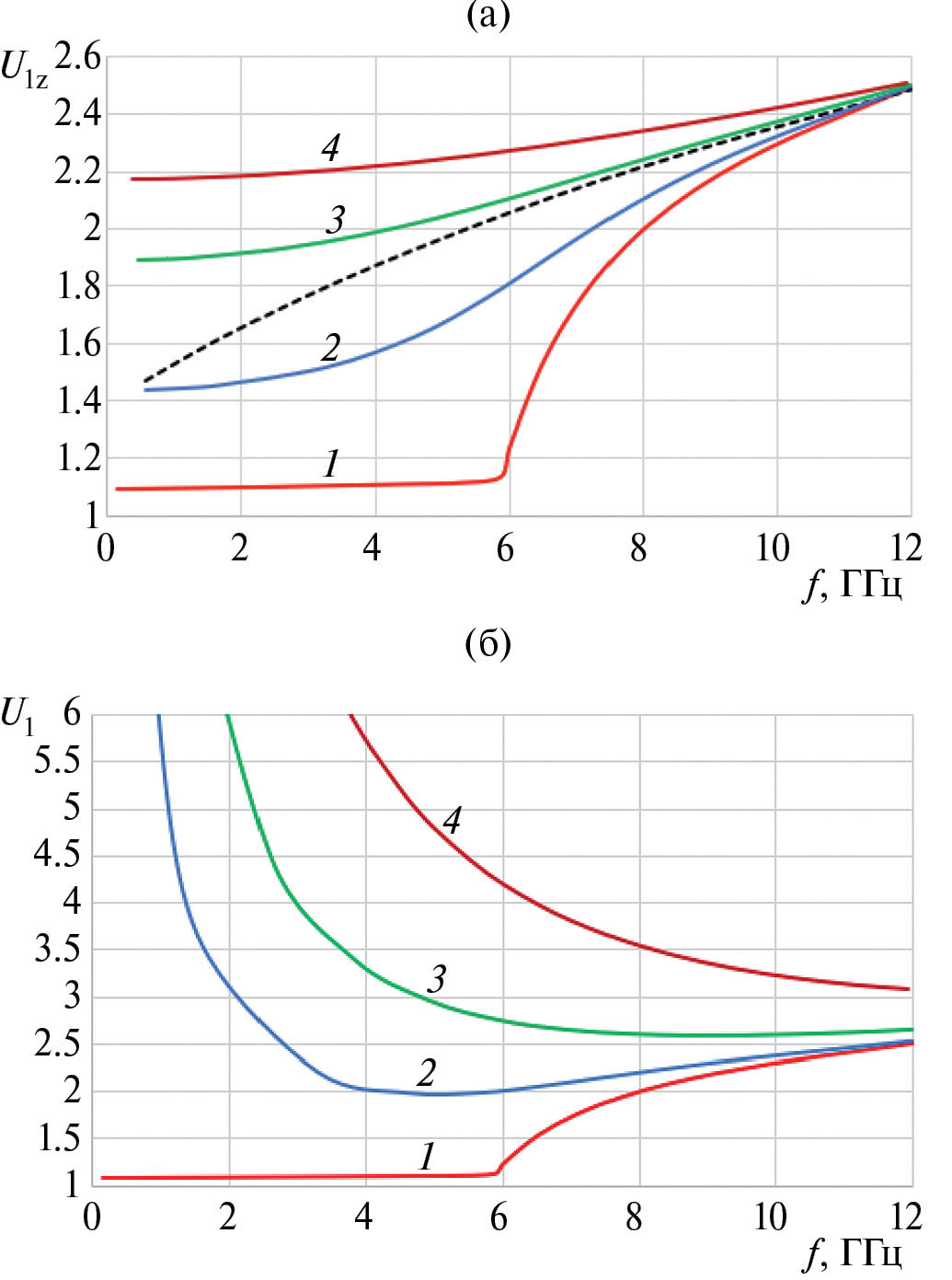

11. Fig. 10. Dispersion curves for the first eigenwave in a linear lattice of spiral lines at δφy = 0° (1), 45° (2), 90° (3) and 180° (4): a – deceleration relative to the line axes, b – total deceleration; dashed curve – dispersion of a single line.

Download (134KB)
Indexing metadata

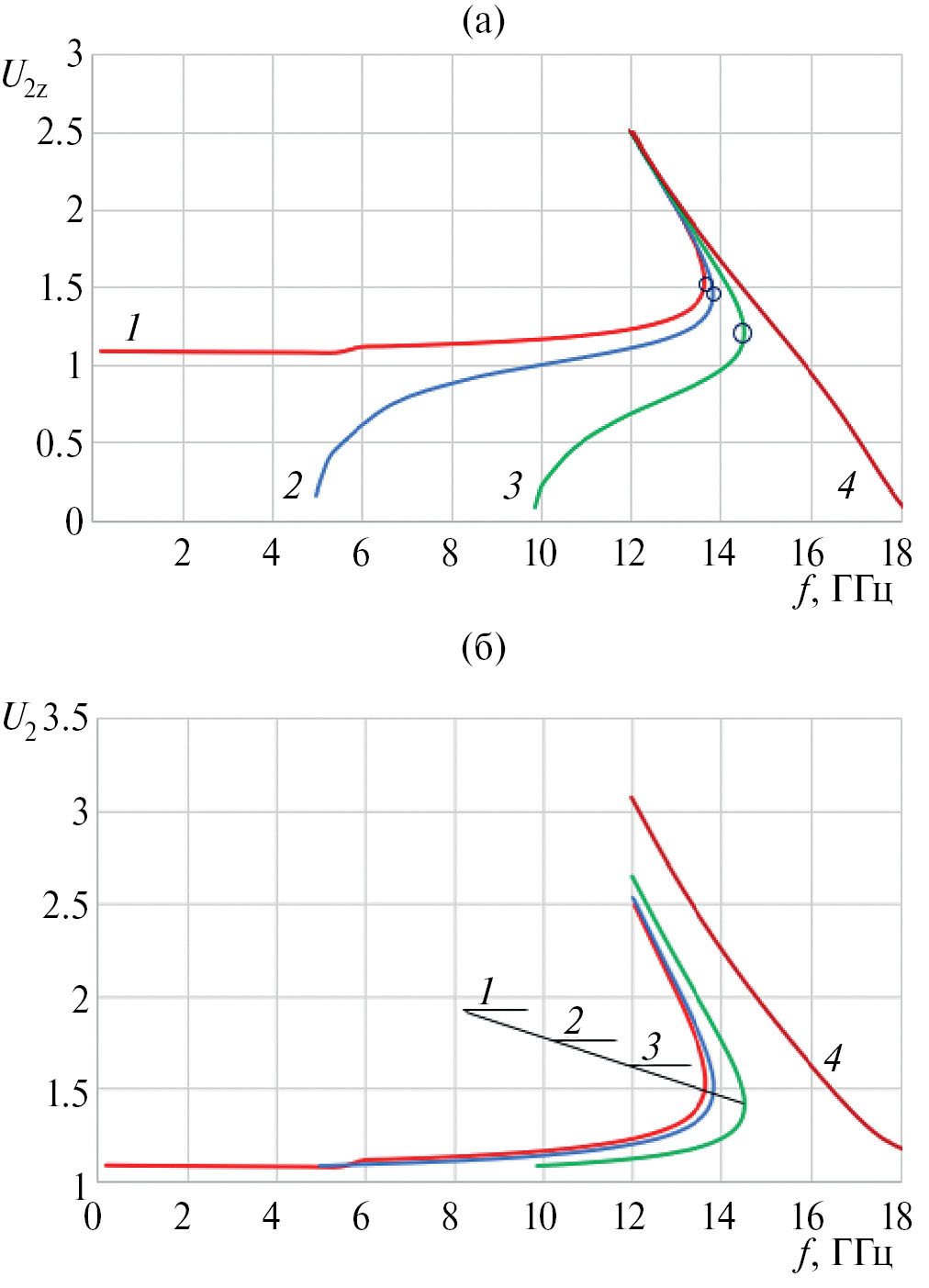

12. Fig. 11. Dispersion curves for the second eigenwave in a linear lattice of spiral lines at δφy = 0° (1), 45° (2), 90° (3), 180° (4): a – deceleration relative to the line axes, b – complete deceleration; light circles in Fig. (a) – inflection points.

Download (125KB)
Indexing metadata

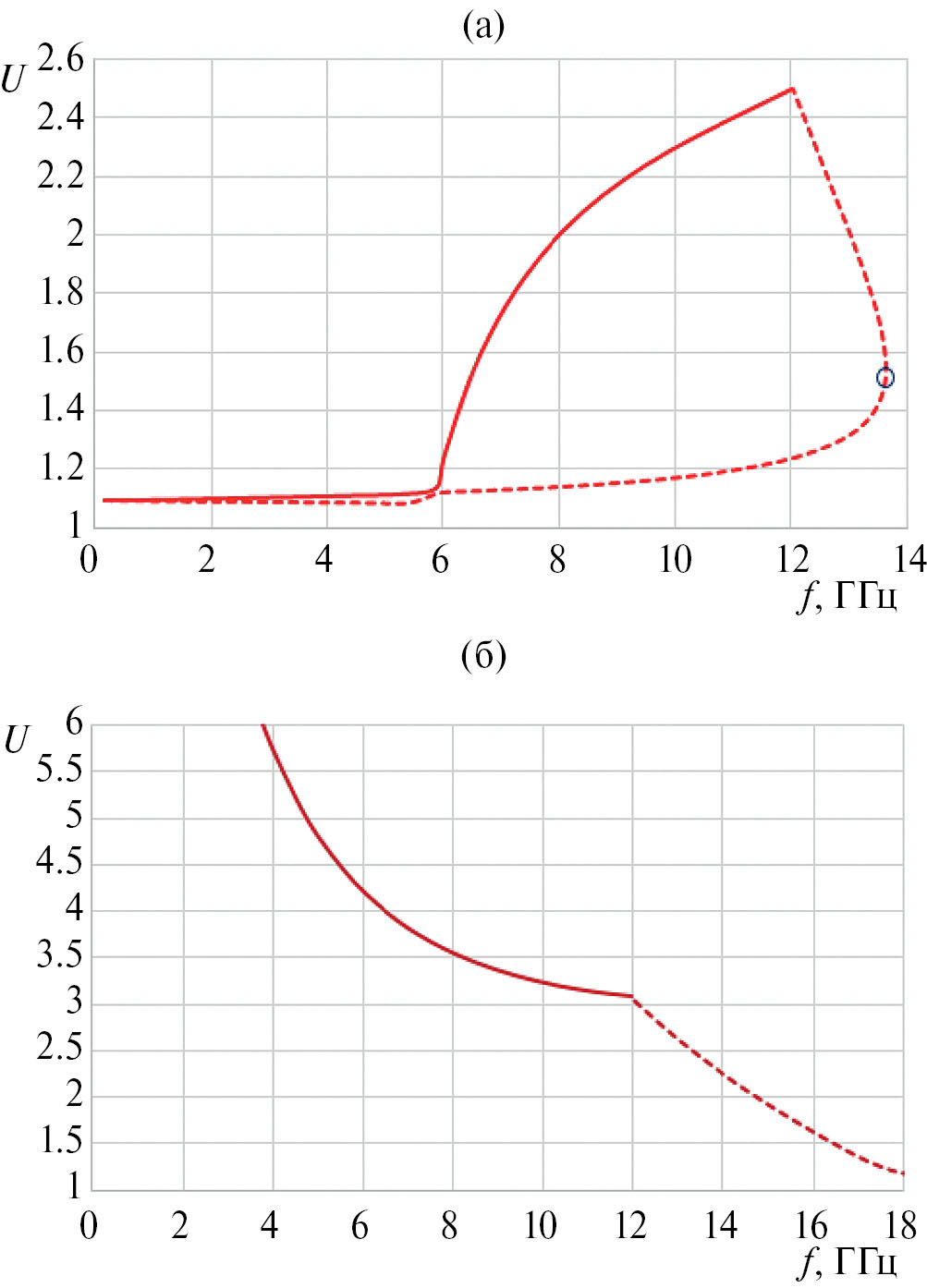

13. Fig. 12. Dependences of the total slowdown of the first (solid curves) and second (dashed lines) natural waves of a linear array on the frequency at δφy = 0° (a) and 180° (b). Light circles in Fig. (a) and (b) are inflection points.

Download (115KB)
Indexing metadata

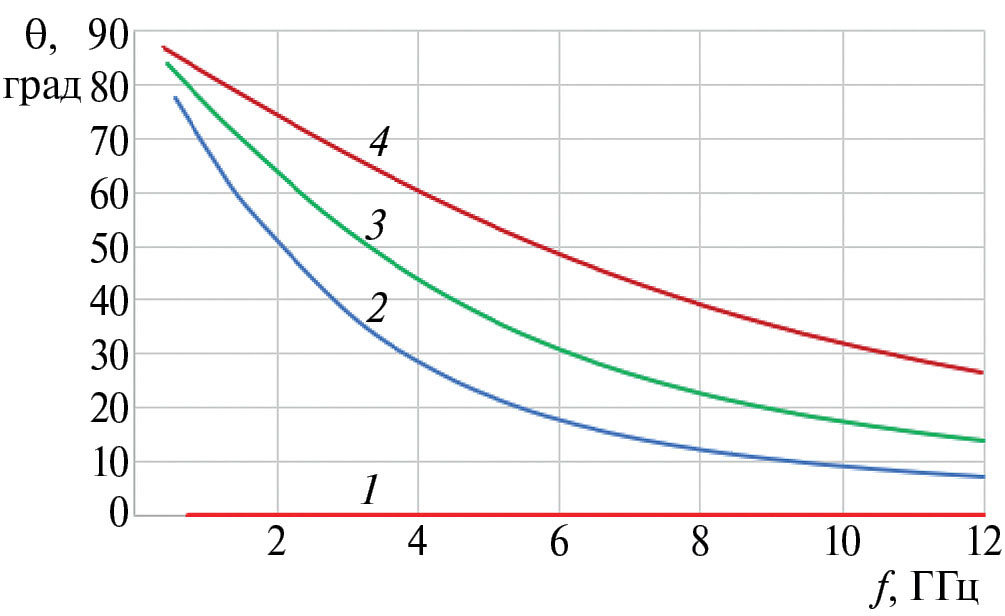

14. Fig. 13. Dependence of the propagation angle of the fundamental wave relative to the line axes in a linear array on the frequency at δφy= 0° (1), 45° (2), 90° (3), 180° (4).

Download (80KB)
Indexing metadata

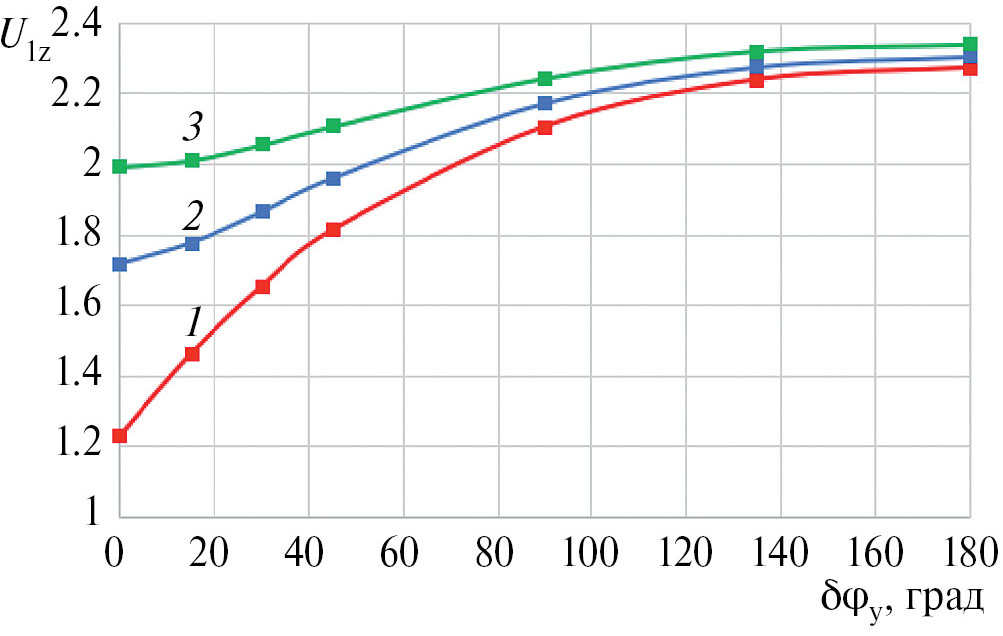

15. Fig. 14. Dependences of the slowdown of the fundamental wave of a linear array along the line axes on the phase shift between them at f = 5 (1), 6 (2) and 7 GHz (3); the dots on the curves indicate the slowdown values ​​at δφy = 0°, 15°, 30°, 45°, 90°, 135° and 180° (from left to right).

Download (85KB)
Indexing metadata

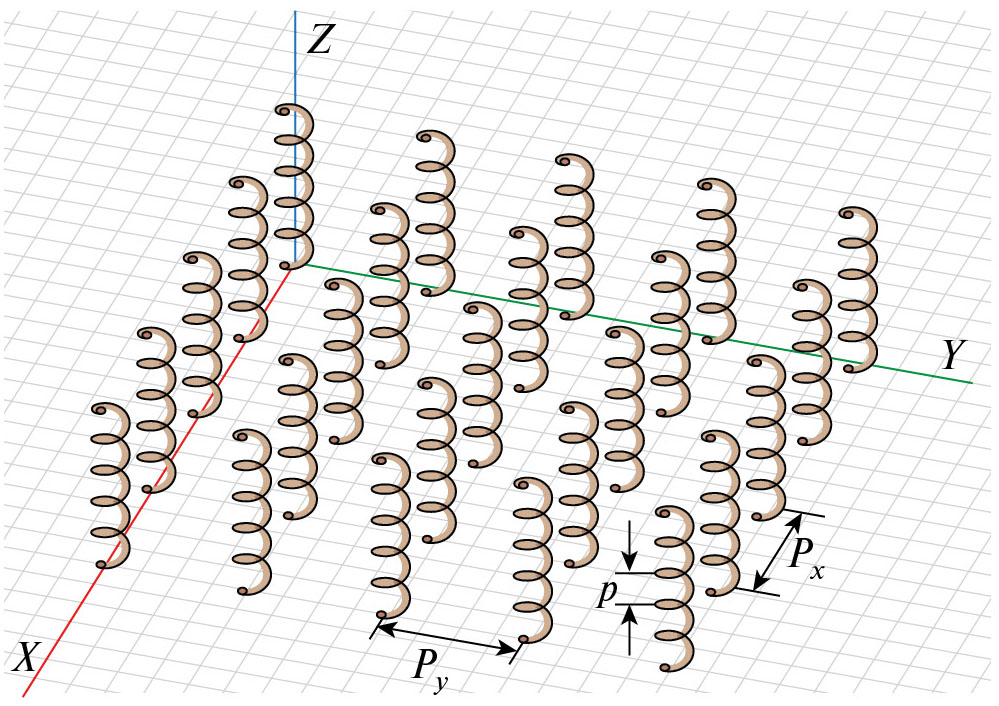

16. Fig. 15. Fragment of a two-dimensional periodic lattice of spiral lines.

Download (203KB)
Indexing metadata

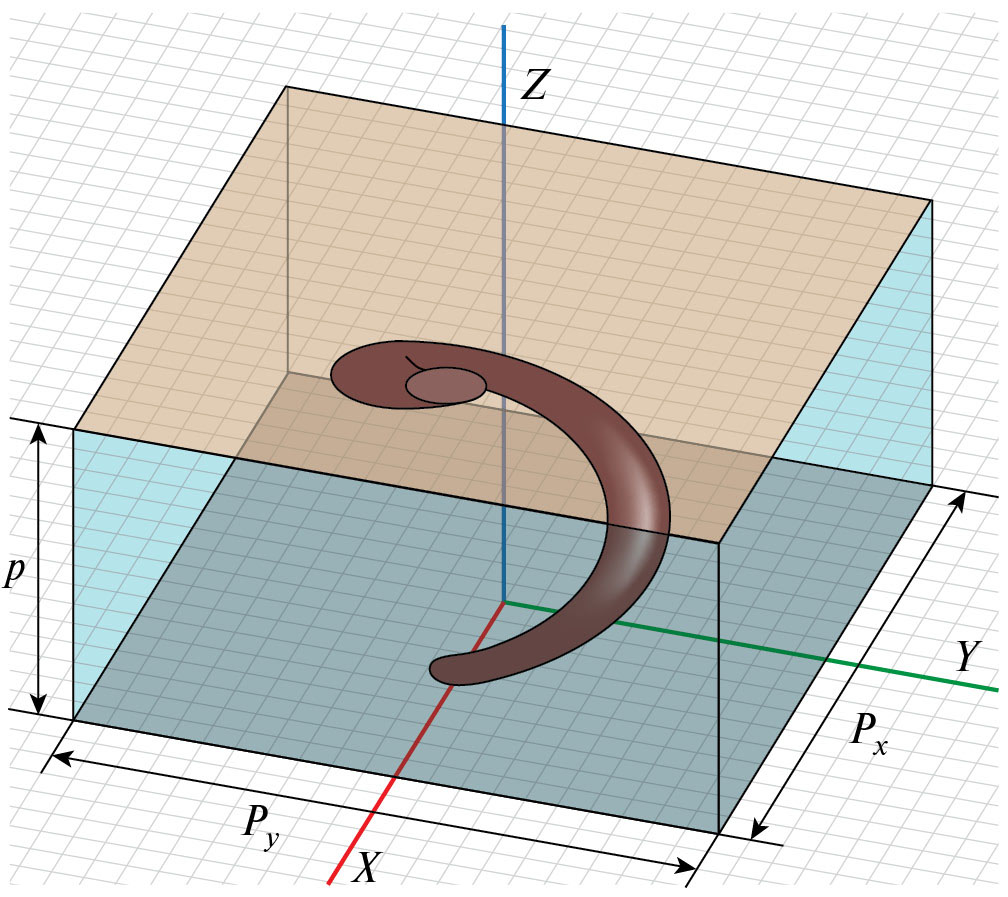

17. Fig. 16. Model of a single cell of a two-dimensional periodic lattice of spiral lines.

Download (191KB)
Indexing metadata
18. Fig. 17. Dispersion curves of the first eigenwave in a two-dimensional lattice for δφ = 0° (1), 45° (2), 90° (3) and 180° (4): a – deceleration relative to the line axes, b – total deceleration; the dotted curve is the dispersion of a single line.

Download (134KB)
Indexing metadata

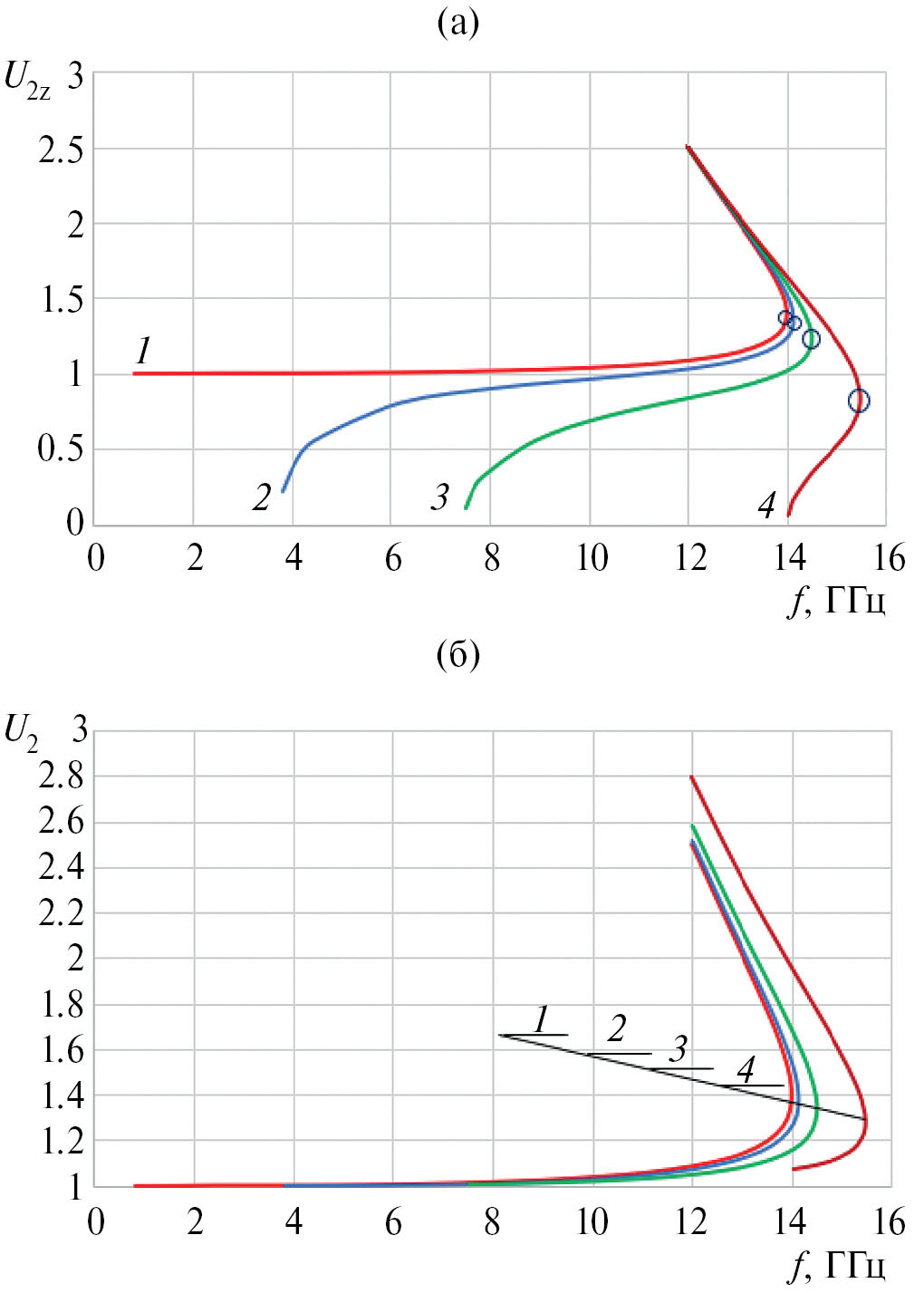

19. Fig. 18. Dispersion characteristics of the second eigenwave in a two-dimensional lattice of spiral lines at δφ = 0° (1), 45° (2), 90° (3), 180° (4): a – slowdown relative to the line axes, b – total slowdown; light circles in Fig. (a) – inflection points.

Download (119KB)
Indexing metadata
20. Fig. 19. Dependences of the total slowdown of the first (solid curves) and second (dashed) eigenwaves of a two-dimensional lattice on the frequency at δφ = 0° (a) and 180° (b); the light circle in Fig. (a) is the inflection point.

Download (113KB)
Indexing metadata
21. Fig. 20. The propagation angle of the fundamental wave relative to the line axes depending on the frequency in a two-dimensional array for δφ= 0° (1), 45° (2), 90° (3) and 180° (4).

Download (75KB)
Indexing metadata

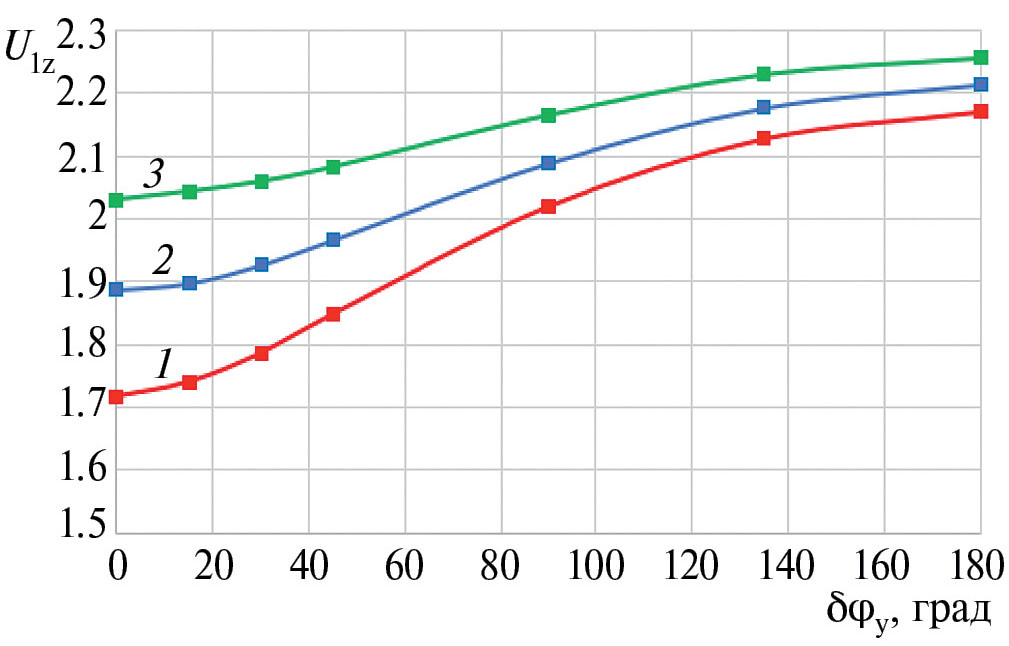

22. Fig. 21. Dependences of the slowdown of the fundamental wave of a two-dimensional array along the axes of the lines on the phase shift between them at f = 6 (1), 7 (2) and 8 GHz (3); the dots on the curves indicate the slowdown values ​​at δφy = 0°, 15°, 30°, 45°, 90°, 135° and 180° (from left to right).

Download (81KB)
Indexing metadata
