Development and research of a slow-wave system for a miniature W-band multibeam traveling wave lamp

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

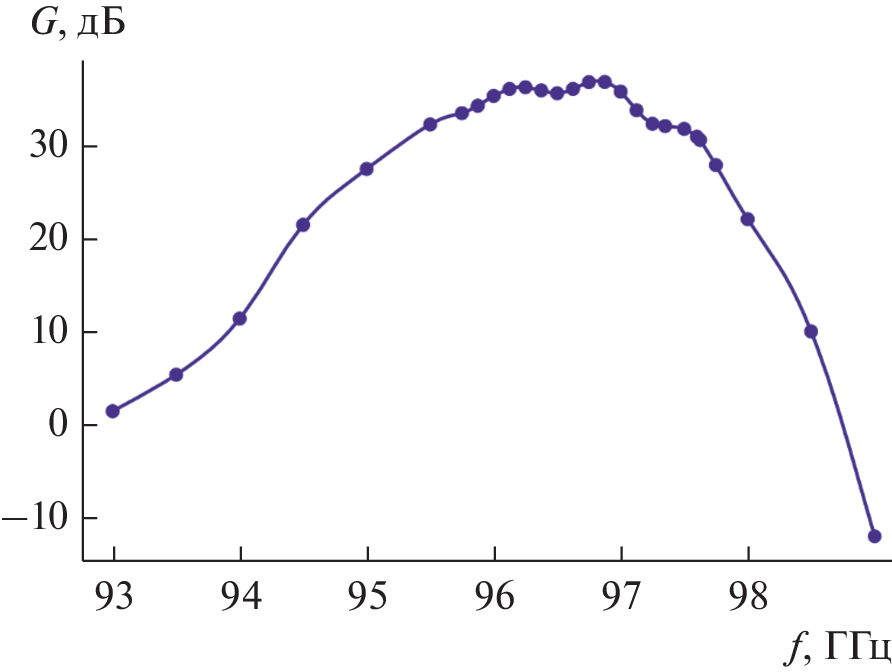

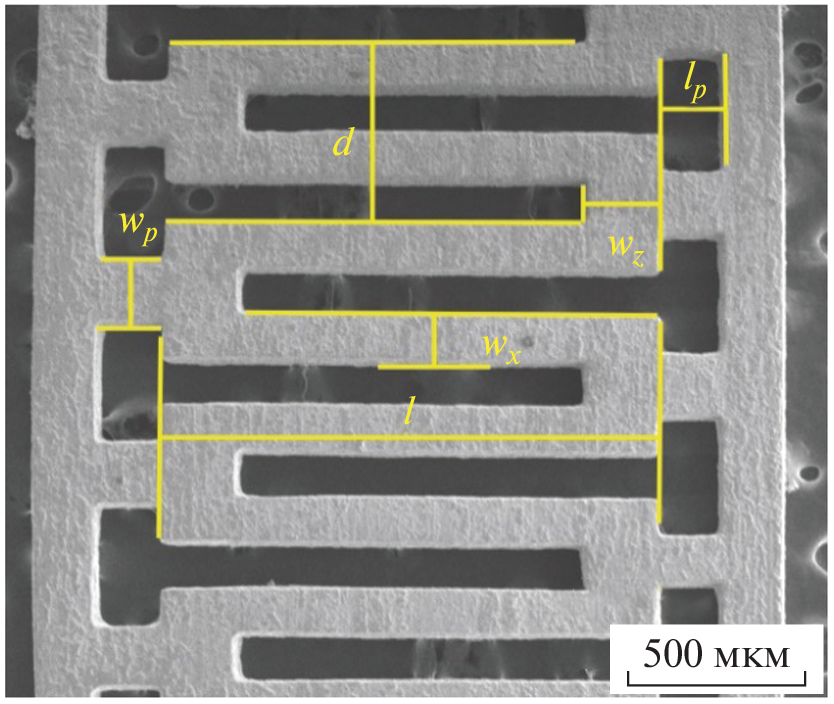

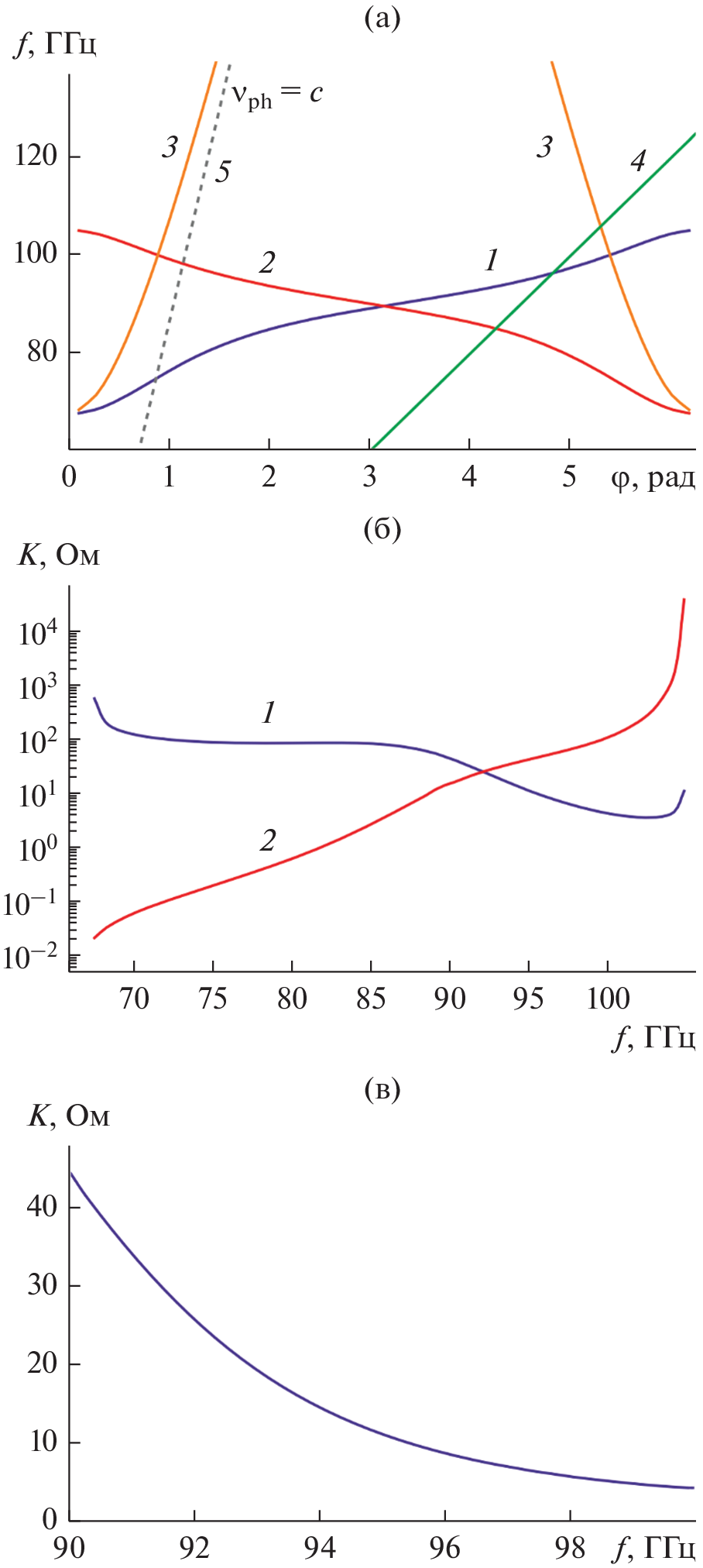

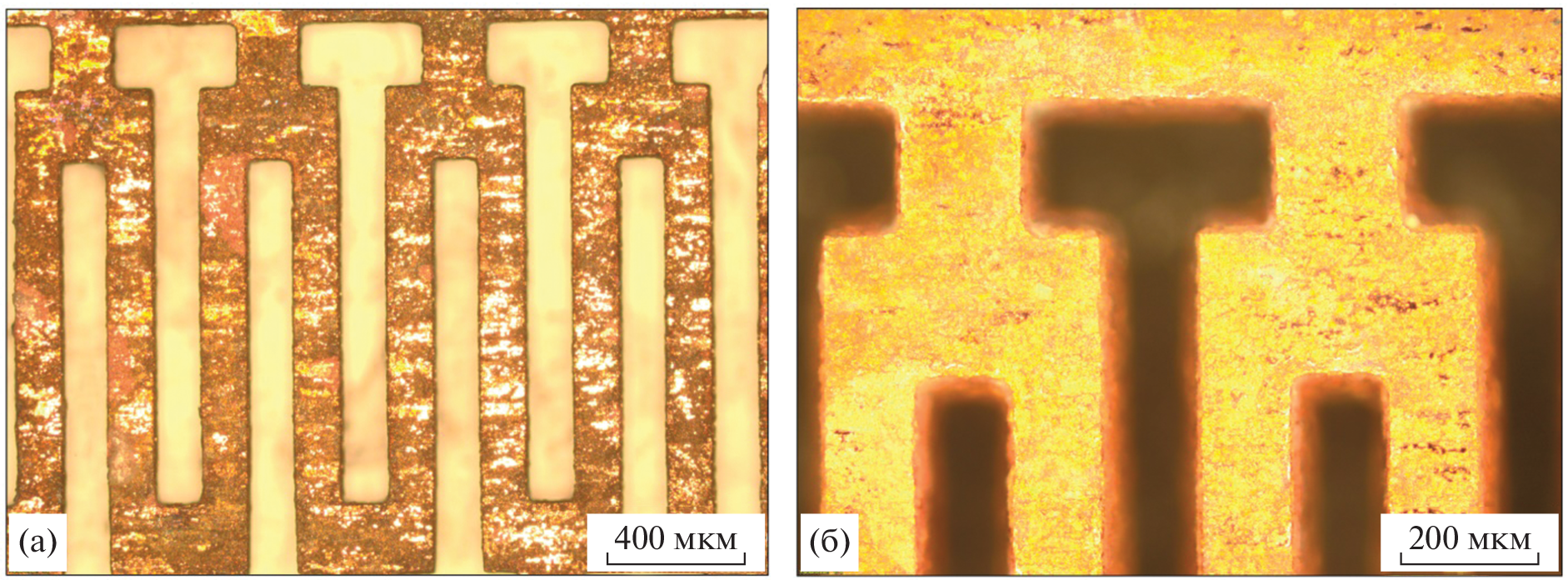

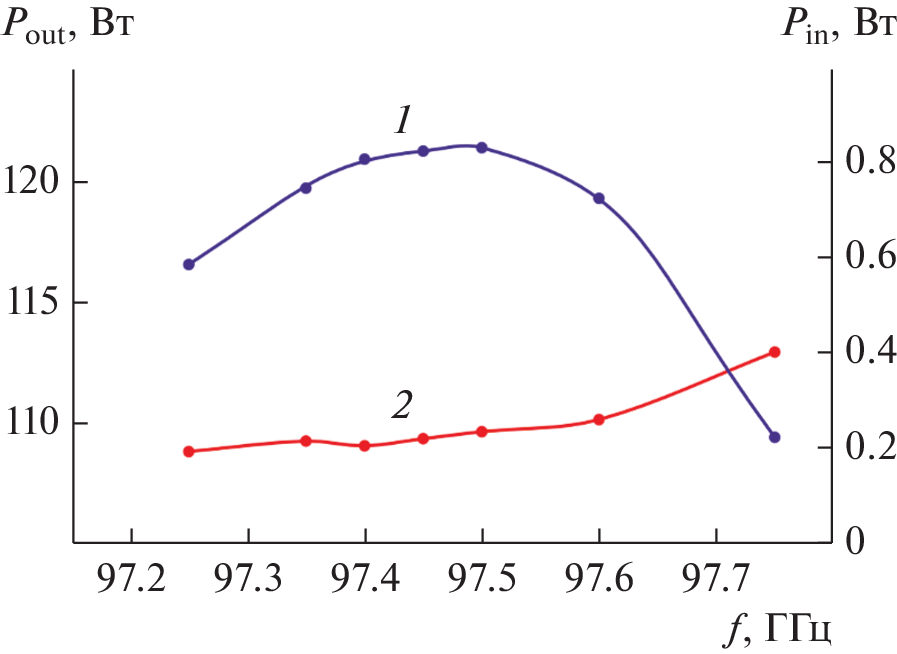

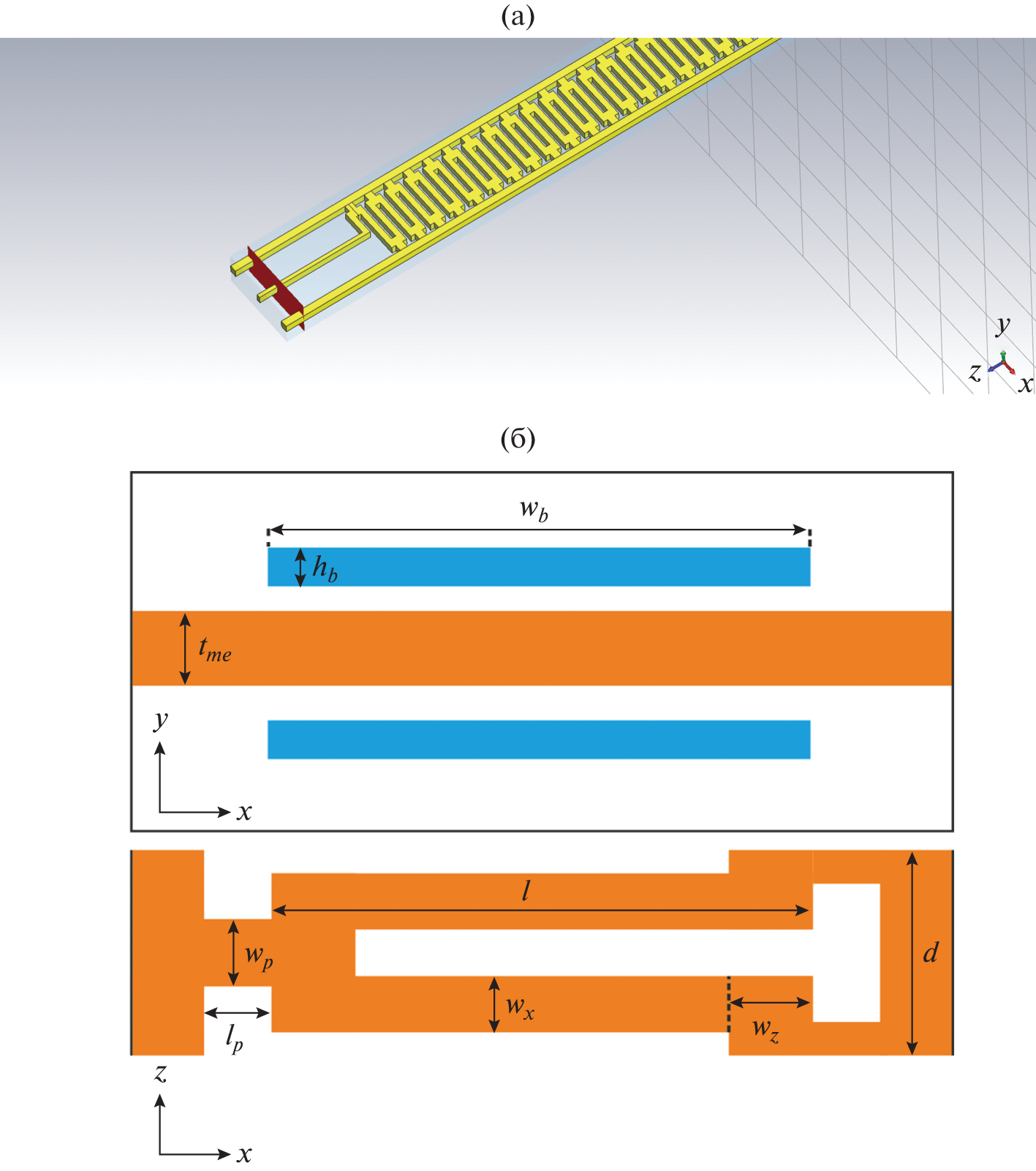

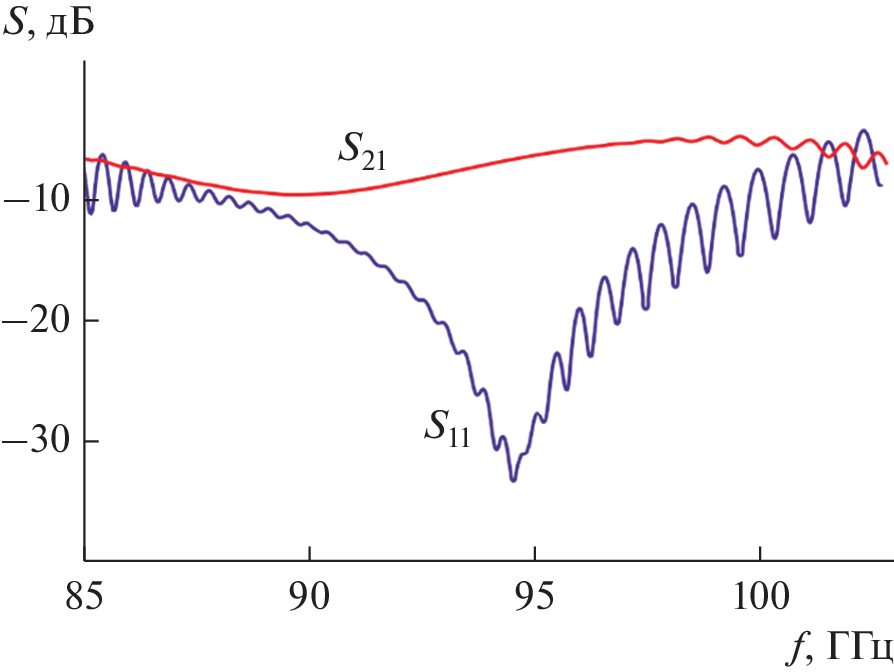

The results of the development of a meander-type slow-wave system (SS) with metal supports for a miniature high-power W-band traveling wave lamp (TWT) with two ribbon electron beams are presented. Using a three-dimensional finite element software package, the electrodynamic parameters of the GS were studied. A two-section model of a TWT amplifier with a discontinuity has been developed to prevent self-excitation. Three-dimensional modeling of electron-wave interaction was carried out. It was found that with a total beam current of 200 mA in linear mode, the gain exceeds 30 dB in the frequency band 95.4...97.75 GHz, and the output power in saturation mode reaches 120 W. A technology for manufacturing SS based on laser microprocessing of thin copper plates is proposed. Test samples of the SS were manufactured and verified using optical and scanning microscopy.

About the authors

R. A. Torgashov

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences, Saratov Branch; Saratov National Research State University named by N.G.Chernyshevskiy

Email: torgashovra@gmail.com
Saratov, 410019, Russia; Saratov, 410012, Russia

D. A. Nozhkin

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences, Saratov Branch; Saratov National Research State University named by N.G.Chernyshevskiy

Email: torgashovra@gmail.com
Saratov, 410019, Russia; Saratov, 410012, Russia

A. V. Starodubov

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences, Saratov Branch; Saratov National Research State University named by N.G.Chernyshevskiy

Email: torgashovra@gmail.com
Saratov, 410019, Russia; Saratov, 410012, Russia

N. M. Ryskin

Kotelnikov Institute of Radioengineering and Electronics Russian Academy of Sciences, Saratov Branch; Saratov National Research State University named by N.G.Chernyshevskiy

Author for correspondence.
Email: torgashovra@gmail.com
Saratov, 410019, Russia; Saratov, 410012, Russia

References

  1. Paoloni C., Gamzina D., Letizia R. et al. // J. Electromag. Waves Appl. 2021. V. 35. № 5. P. 567. https://doi.org/10.1080/09205071.2020.1848643
  2. Shao W., Xu D., Wang Zh. et al. // Phys. Plasmas. 2019. V. 26. № 6. P. 063106. https://doi.org/10.1063/1.5096331
  3. Lu Z., Ding K., Wen R. et al. // IEEE Electron Dev. Lett. 2020. V. 41. № 2. P. 284. https://doi.org/10.1109/LED.2019.2963686
  4. Dong Y., Chen Z., Li X. et al. // J. Electromag. Waves Appl. 2020. V. 34. № 16. P. 2236. https://doi.org/10.1080/09205071.2020.1807413
  5. Wang H., Wang Zh., Li X. et al. // Phys. Plasmas. 2018. V. 25. № 6. P. 063113. https://doi.org/10.1063/1.5023776
  6. Torgashov R.A., Rozhnev A.G., Ryskin N.M. // IEEE Trans. 2022. V. ED-69. № 3. P. 1396. https://doi.org/10.1109/TED.2022.3141337
  7. Ryskin N.M., Torgashov R.A., Starodubov A.V. et al. // J. Vac. Sci. Technol. B. 2021. V. 39. № 1. P. 013204. https://doi.org/10.1116/6.0000716
  8. Стародубов А.В., Ножкин Д.А., Расулов И.И. и др. // РЭ. 2022. Т. 67. № 10. С. 935. https://doi.org/10.31857/S0033849422100126
  9. Starodubov A.V., Serdobintsev A.A., Galkin A.G. et al. // Intern. Conf. on Actual Problems of Electron Devices Engineering (APEDE). Saratov, 24–25 Sept. 2020. N.Y.: IEEE, 2020. P. 256. https://doi.org/10.1109/APEDE48864.2020.9255610
