Generation of Hypersonic Oscillations in the Scheme of a Magnetostriction Transducer with Positive Feedback

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

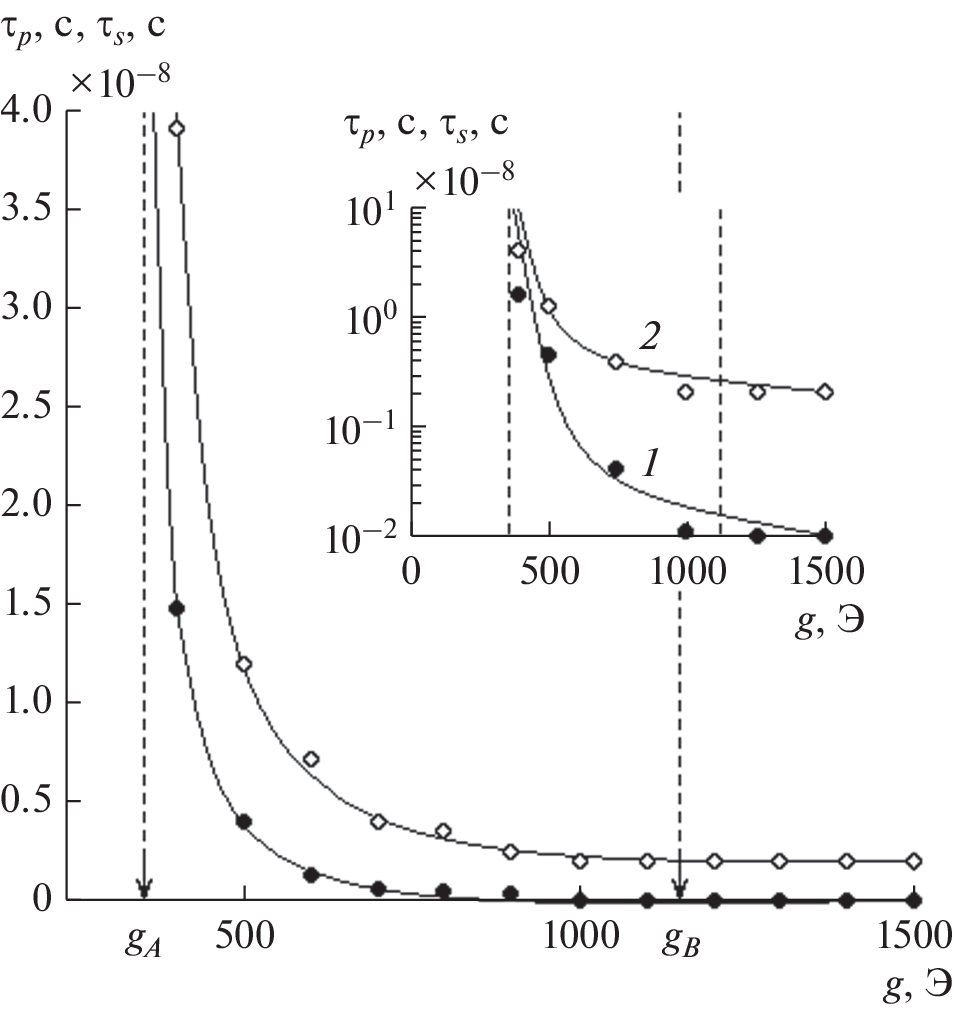

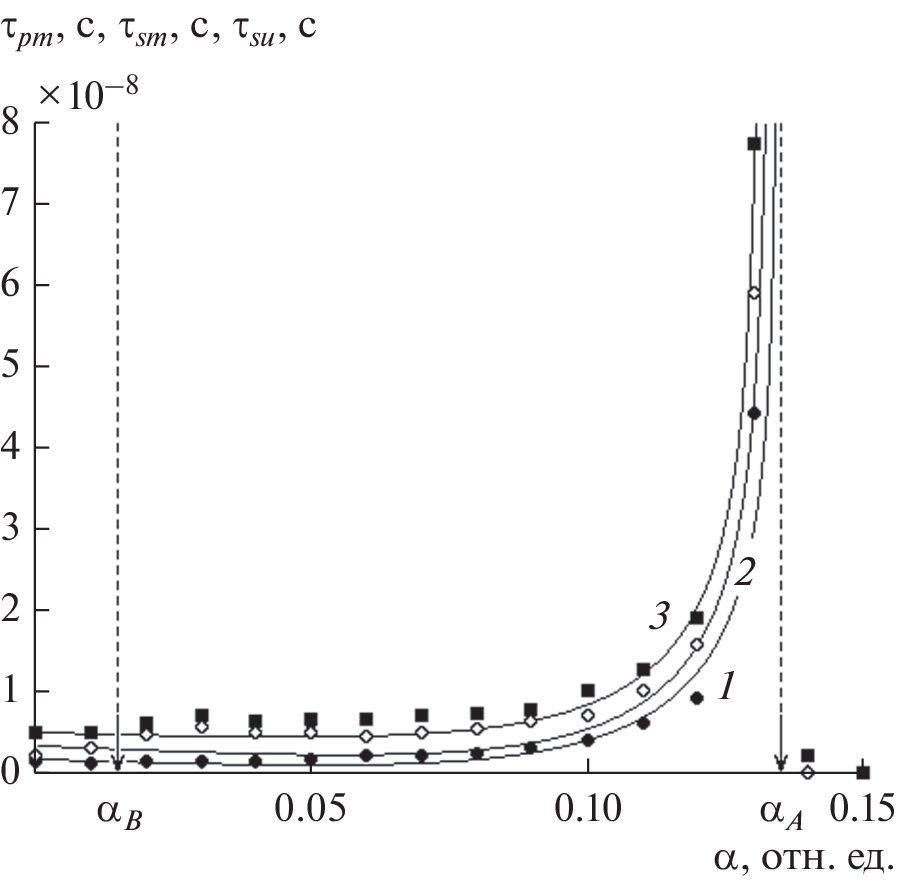

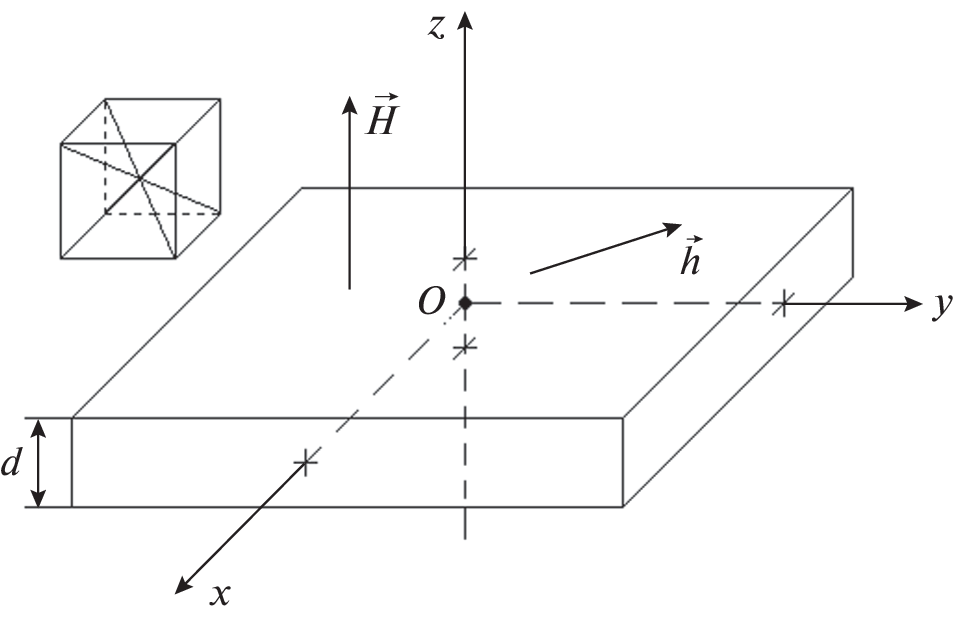

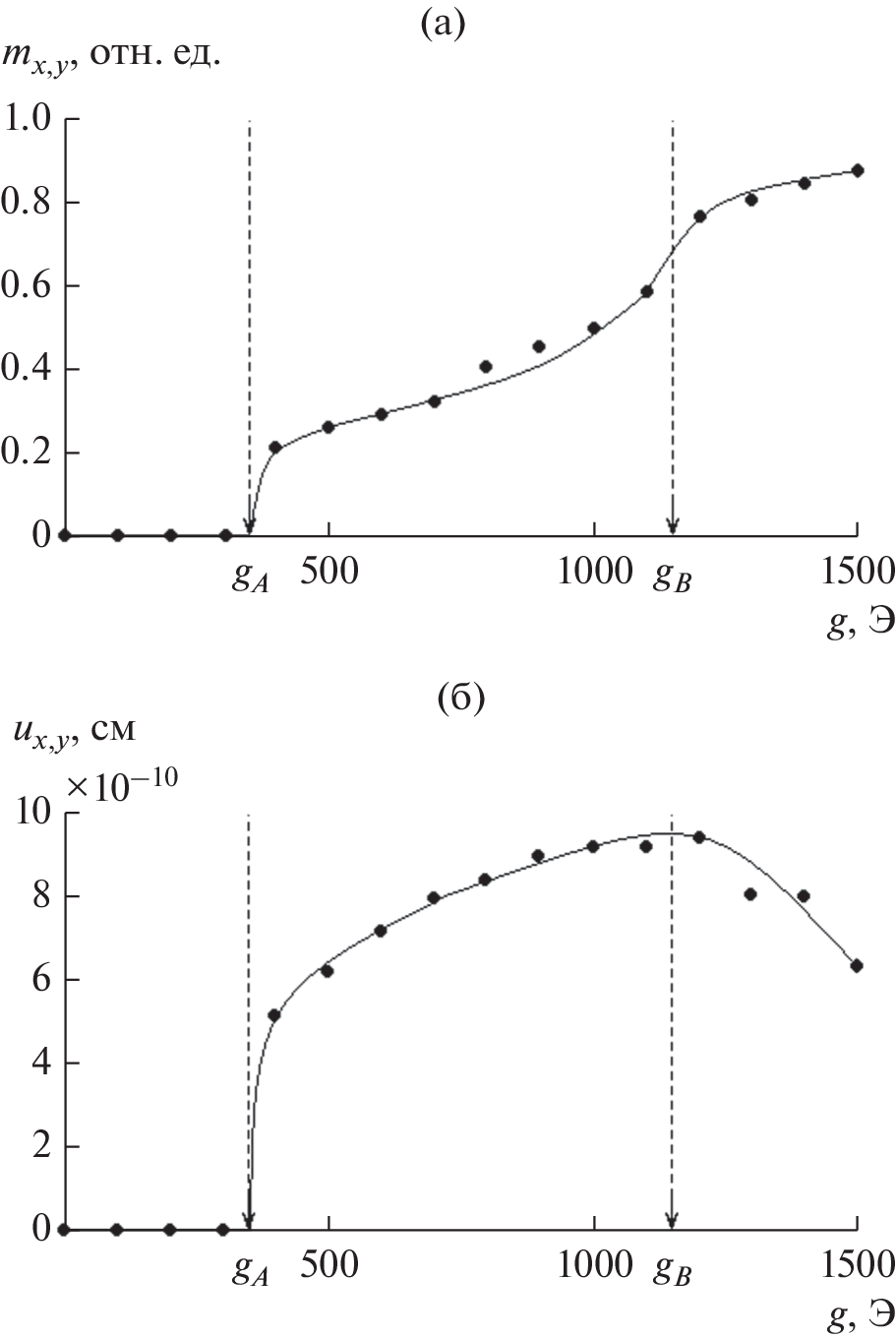

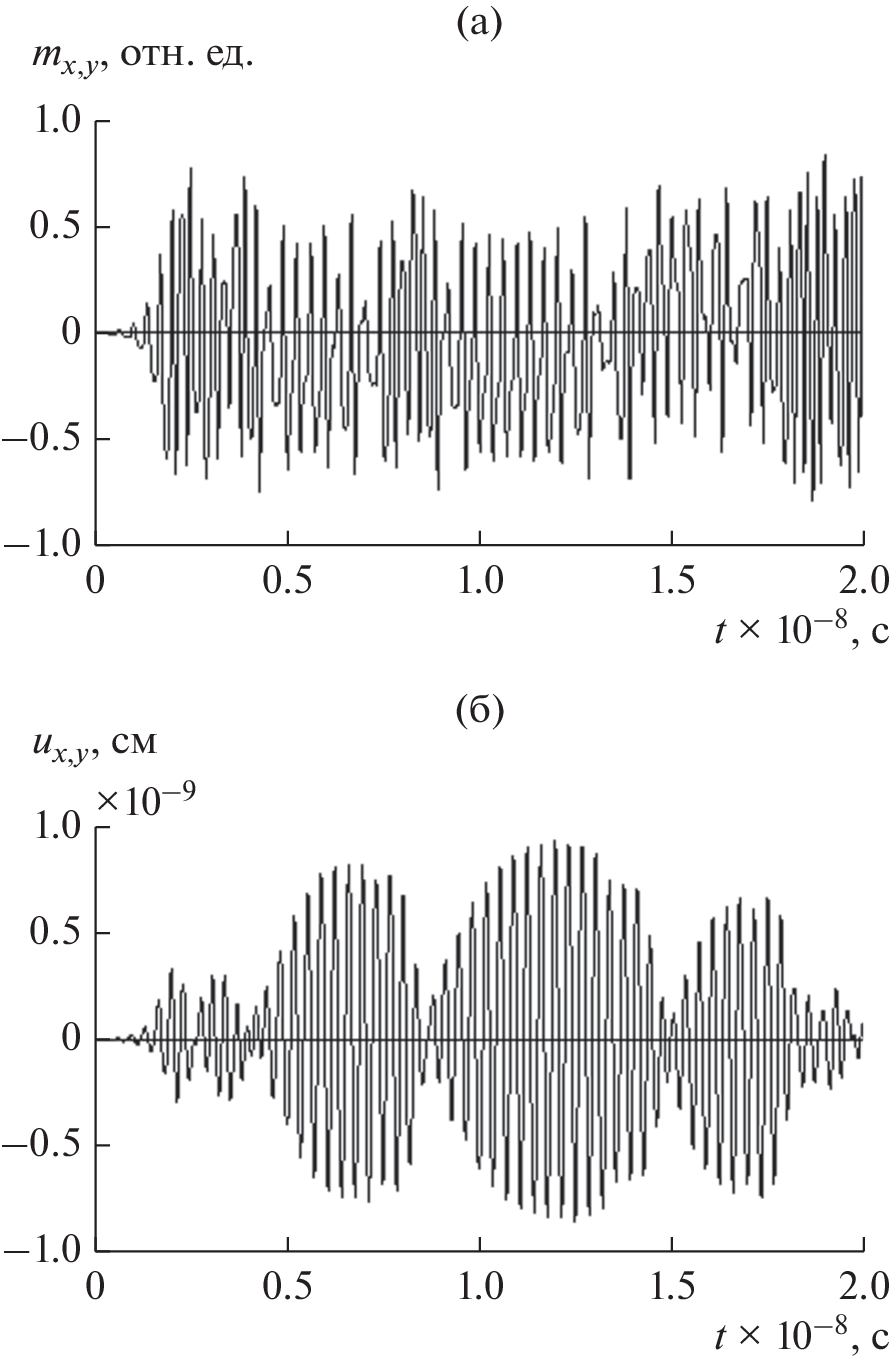

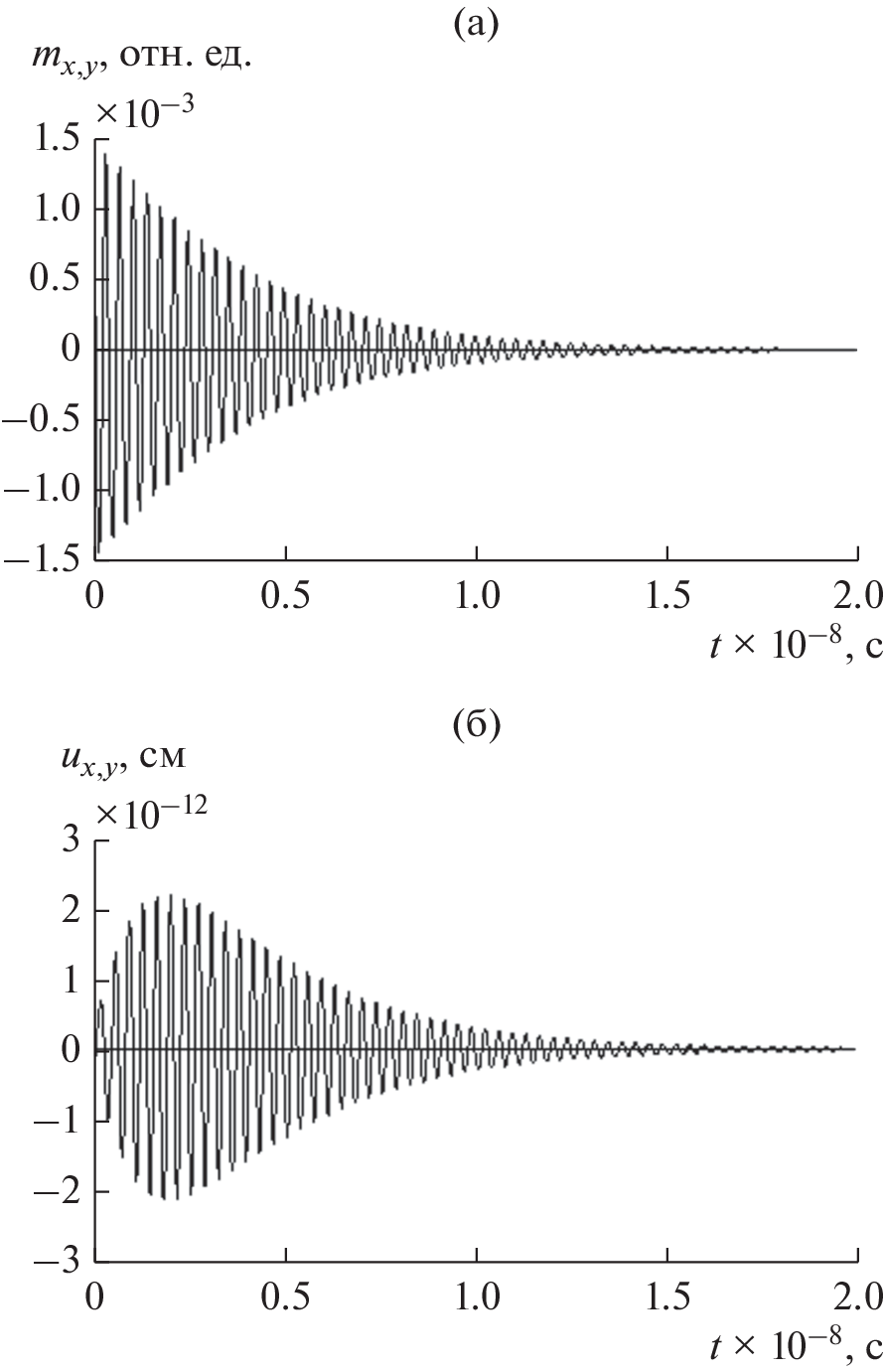

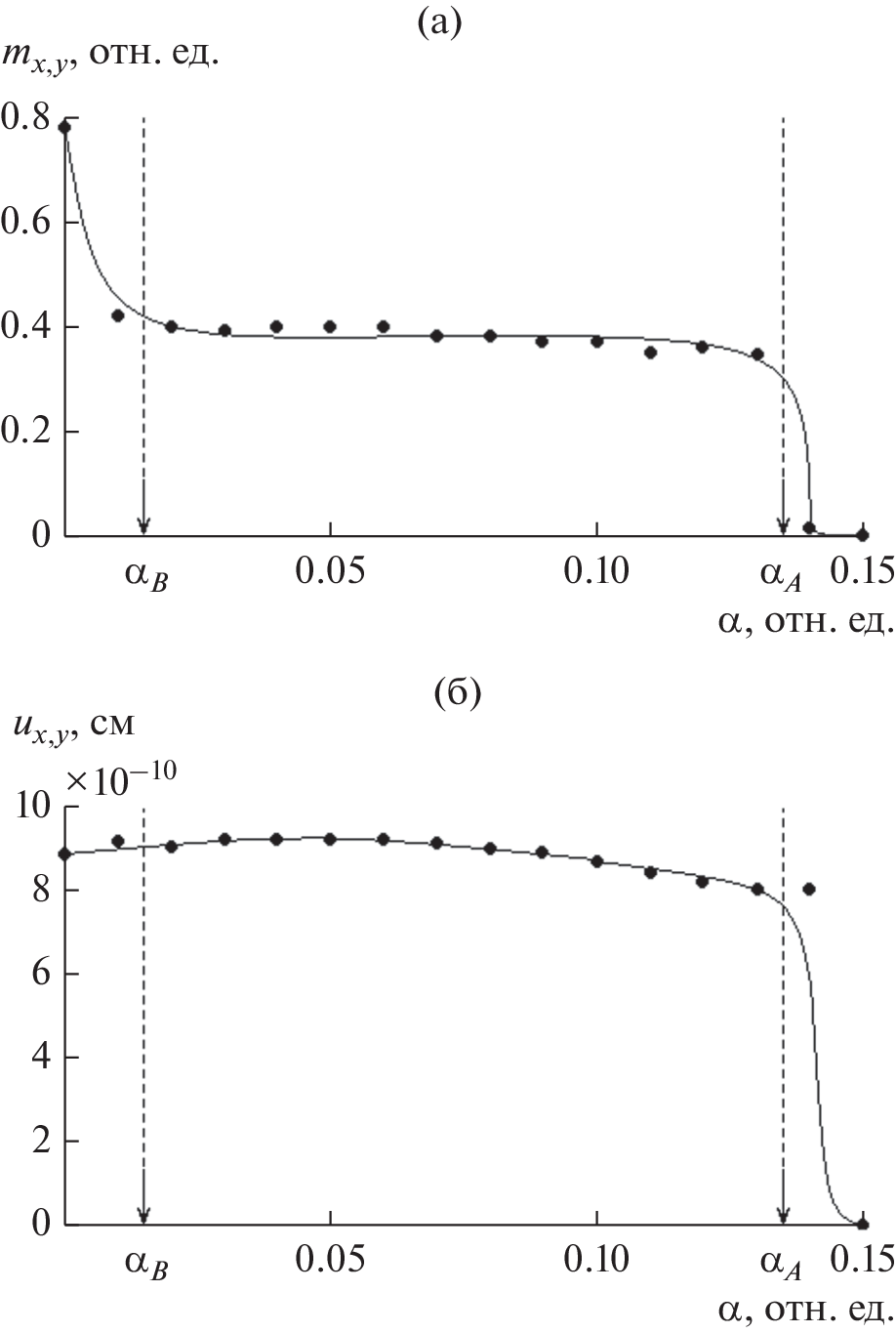

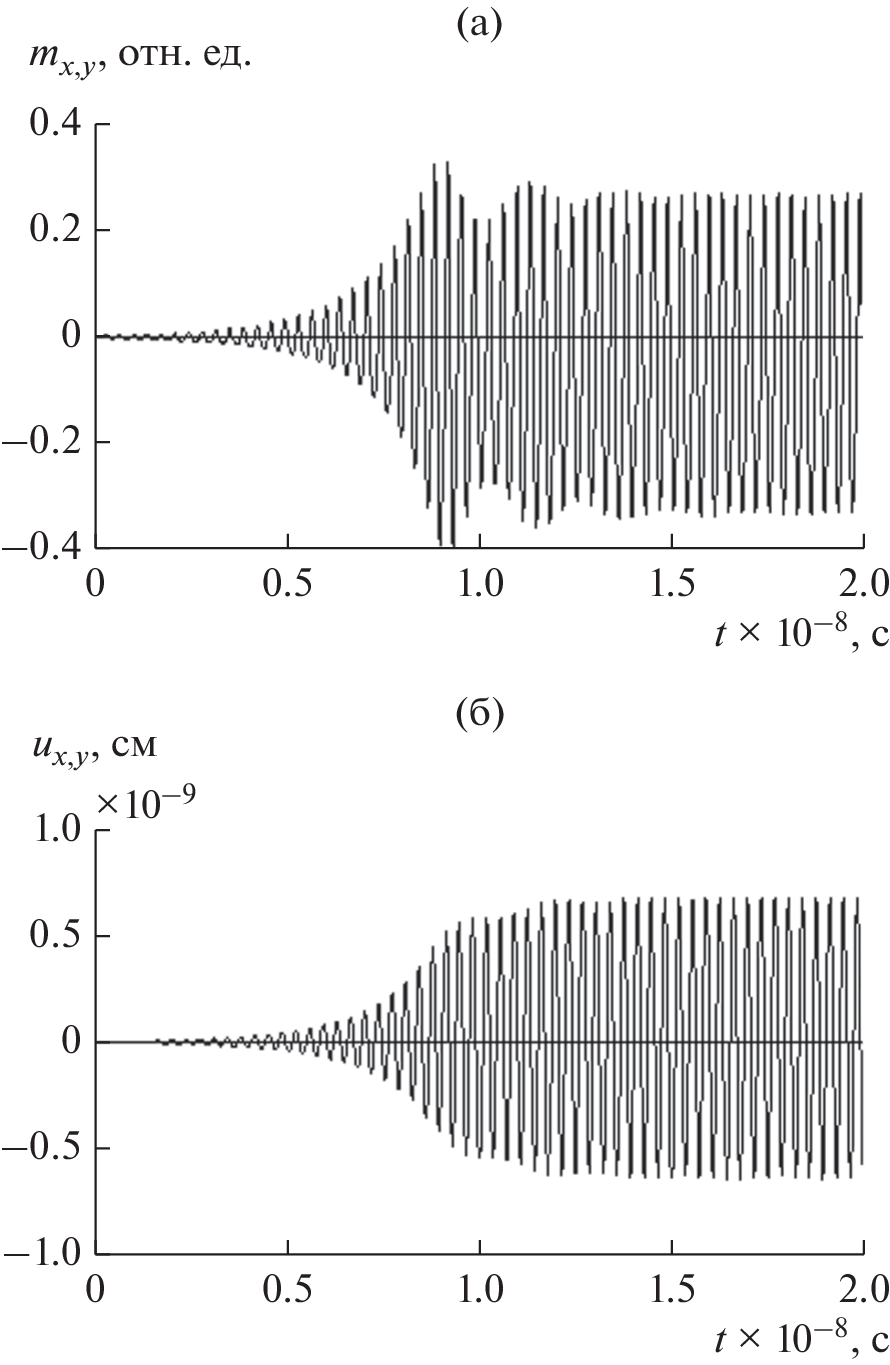

In this paper, we consider the problem of generation of hypersonic oscillations in the circuit of a magnetostrictive converter covered by a positive feedback circuit. A “coupling parameter” that reflects the amplification of the signal in the feedback loop was introduced. The development of magnetic and elastic oscillations in time is considered. As the coupling parameter increases, three main oscillation modes are revealed: initial relaxation, stationary self-oscillations, and chaotic self-oscillations. The effect of the coupling parameter and the damping parameter of the magnetization on the time of development and the amplitude of oscillations was studied. The characteristic values of both parameters corresponding to transitions between modes are revealed. Practical recommendations for choosing system parameters for the most efficient excitation of hypersonic oscillations are given.

About the authors

V. S. Vlasov

Sorokin Syktyvkar State University

Email: vshcheg@cplire.ru
Syktyvkar, 167001 Russia

D. A. Pleshev

Sorokin Syktyvkar State University; St. Petersburg State Forest Technical University Named after S.M. Kirov

Email: shavrov@cplire.ru
Syktyvkar, 167001 Russia; St. Petersburg, 192021 Russia

F. F. Asadullin

St. Petersburg State Forest Technical University Named after S.M. Kirov

Email: shavrov@cplire.ru
St. Petersburg, 192021 Russia

V. G. Shavrov

Kotelnikov Institute of Radioengineering and Electronics, Russian Academy of Sciences

Email: shavrov@cplire.ru
Moscow, 125009 Russia

V. I. Shcheglov

Kotelnikov Institute of Radioengineering and Electronics, Russian Academy of Sciences

Author for correspondence.
Email: shavrov@cplire.ru
Moscow, 125009 Russia

References

  1. Бергман Л. Ультразвук. М.: Изд-во иностр. лит., 1956.
  2. Ультразвук. Маленькая энциклопедия. М.: Сов. энциклопедия, 1979.
  3. Такер Дж., Рэмптон В. Гиперзвук в физике твердого тела / Пер. с англ. М.: Мир, 1975.
  4. Каринский С.С. Устройства обработки сигналов на ультразвуковых поверхностных волнах. М.: Сов. радио, 1975.
  5. Гуляев Ю.В. // Проблемы современной радиотехники и электроники / Под ред. В.А. Котельникова. М.: Наука, 1980. С. 297.
  6. Голямина И.П. // Физика и техника мощного ультразвука / Под ред. Л.Д. Розенберга. Кн. 1. Источники мощного ультразвука. М.: Наука, 1967. С. 111.
  7. Ле-Кроу Р., Комсток Р. // Физическая акустика / Под ред. У. Мэзон. Т. 3Б. Динамика решетки. М.: Мир, 1968. С. 156.
  8. Штраусс В. // Физическая акустика / Под ред. У. Мэзон. Т. 4Б. Применения физической акустики в квантовой физике и физике твердого тела. М.: Мир, 1970. С. 247.
  9. Моносов Я.А. Нелинейный ферромагнитный резонанс. М.: Наука, 1971.
  10. Власов В.С., Котов Л.Н., Шавров В.Г., Щеглов В.И. // РЭ. 2009. Т. 54. № 7. С. 863.
  11. Власов В.С., Шавров В.Г., Щеглов В.И. // Журн. радиоэлектроники. 2013. № 2. http://jre.cplire.ru/jre/ feb13/10/text.pdf.
  12. Власов В.С., Шавров В.Г., Щеглов В.И. // РЭ. 2014. Т. 59. № 5. С. 482.
  13. Харкевич А.А. Основы радиотехники. М.: Физматлит, 2007.
  14. Гоноровский И.С. Радиотехнические цепи и сигналы. М.: Сов. радио, 1964.
  15. Гоноровский И.С. Радиотехнические цепи и сигналы. М.: Радио и связь, 1986.
  16. Корн Г., Корн Т. Справочник по математике для научных работников и инженеров. М.: Наука, 1973.
  17. Мигулин В.В., Медведев В.И., Мустель Е.Р., Парыгин В.Н. Основы теории колебаний. М.: Наука, 1978.
  18. Гуревич А.Г., Мелков Г.А. Магнитные колебания и волны. М.: Физматлит, 1994.
  19. Шавров В.Г., Щеглов В.И., Иванов А.П. Нелинейные колебания в задаче возбуждения гиперзвука. Сыктывкар: Коми республ. типография, 2021.
  20. Иванов А.П., Шавров В.Г., Щеглов В.И. // Журн. радиоэлектроники. 2017. № 7. http://jre.cplire.ru/jre/ jul17/6/text.pdf.
  21. Иванов А.П., Шавров В.Г., Щеглов В.И. // Журн. радиоэлектроники 2017. № 8. http://jre.cplire.ru/jre/ aug17/5/text.pdf.
  22. Иванов А.П., Шавров В.Г., Щеглов В.И. // Журн. радиоэлектроники 2017. № 8. http://jre.cplire.ru/jre/ aug17/6/text.pdf.
