Cascading of Three-Conductor Modal Filters Based on Asymmetric Coaxial Structures and the Microstrip Line

A. O. Belousov; Белоусов А. О.

doi:10.31857/S0033849423050029

Cascading of Three-Conductor Modal Filters Based on Asymmetric Coaxial Structures and the Microstrip Line

Authors: Belousov A.O.¹
Affiliations:
1. Tomsk State University of Control Systems and Radioelectronics
Issue: Vol 68, No 5 (2023)
Pages: 498-506
Section: НОВЫЕ РАДИОЭЛЕКТРОННЫЕ СИСТЕМЫ И ЭЛЕМЕНТЫ
URL: https://journals.rcsi.science/0033-8494/article/view/138249
DOI: https://doi.org/10.31857/S0033849423050029
EDN: https://elibrary.ru/UHHZTU
ID: 138249

Cite item

Full Text

Open Access
Restricted Access

Access granted
Restricted Access

Subscription Access

Abstract
About the authors
References
Supplementary files
Statistics

Abstract

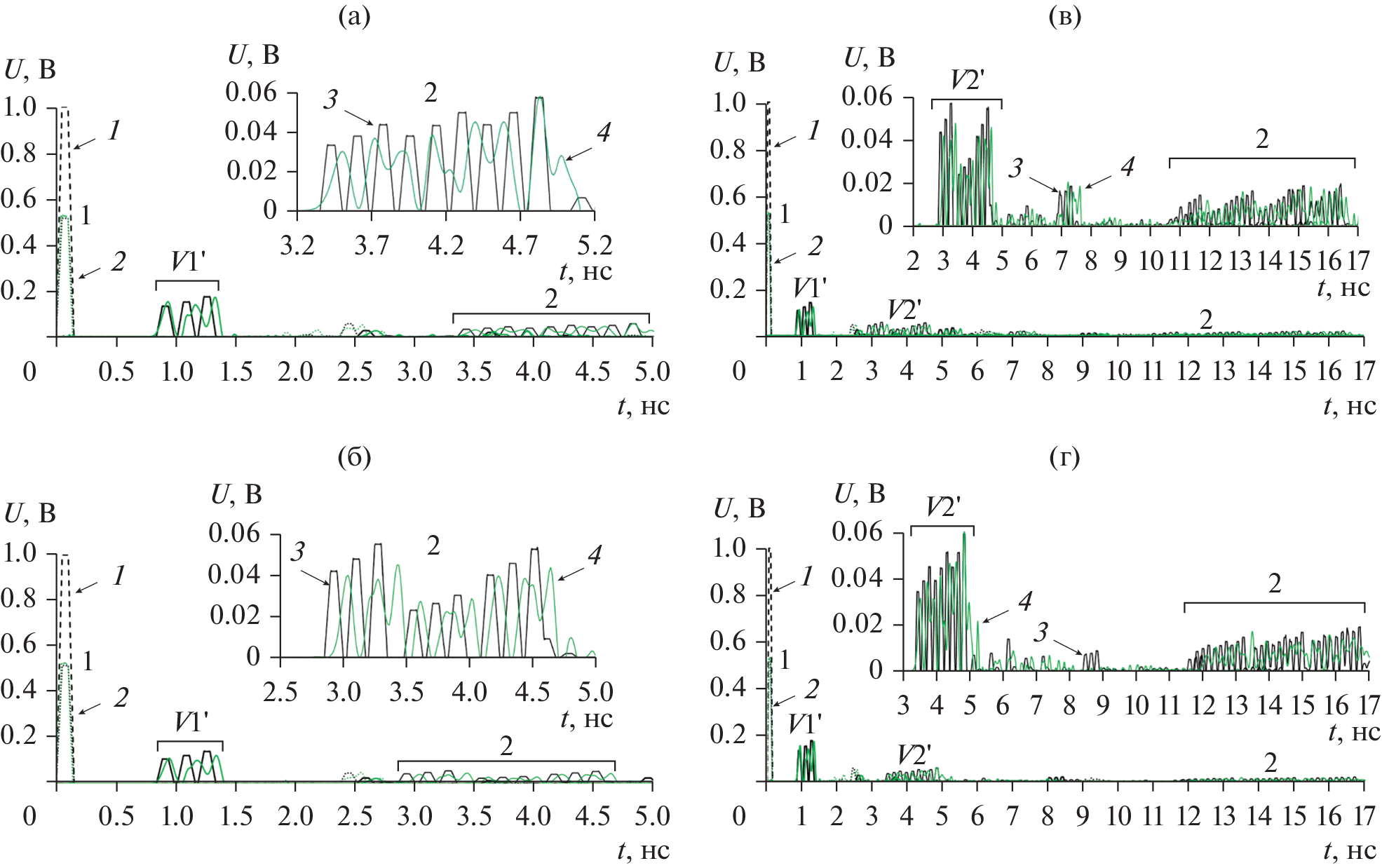

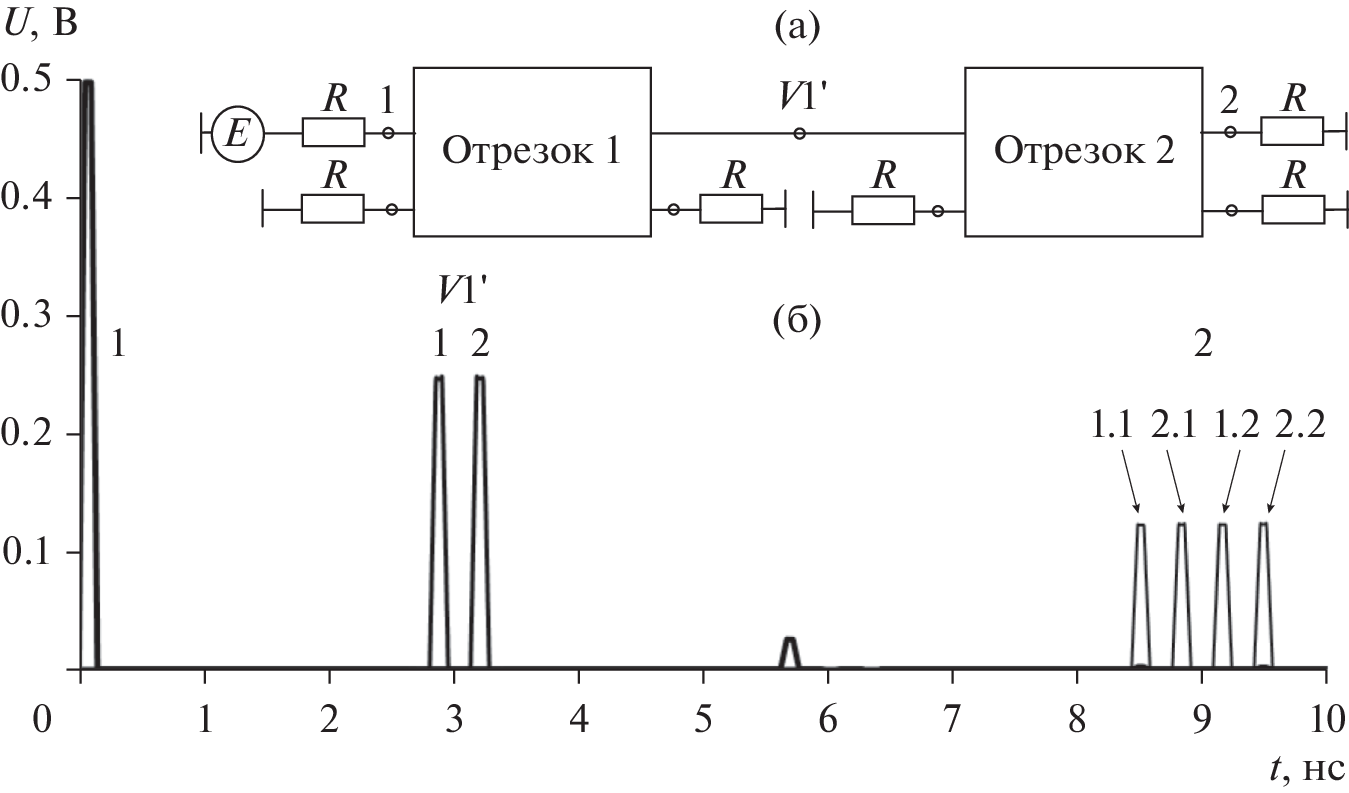

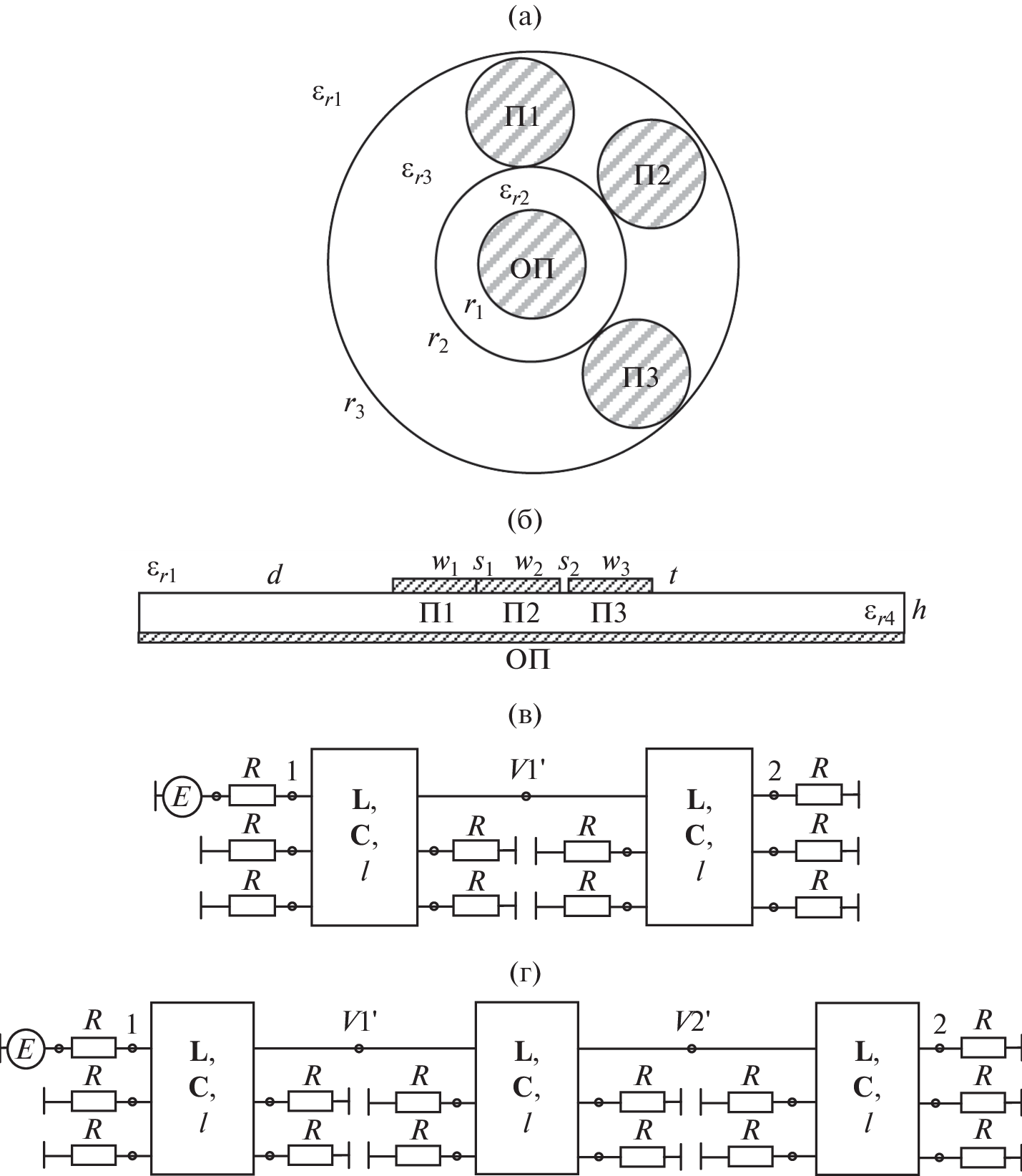

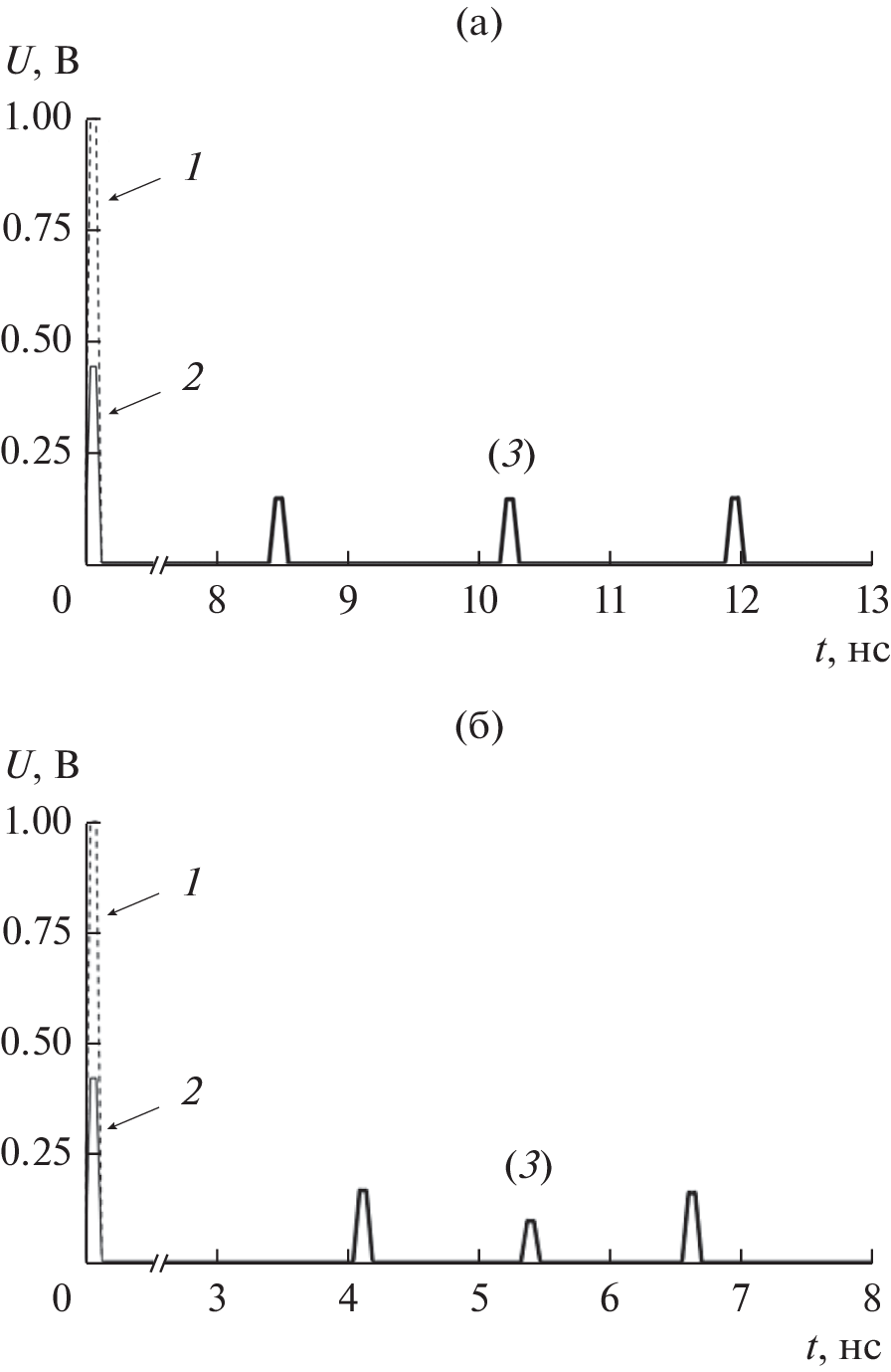

A possibility of improving protective characteristics of transmission lines by cascading of multiconductor modal filters (MFs) with different geometric configurations is studied. Three-conductor MFs based on an asymmetric coaxial structure and a microstrip line and four variants of cascade structures consisting of two and three sections of such MFs are considered. Simulation of the time response to an ultrashort pulse (USP) and parametric optimization are performed. Attenuation of USP by a factor of 27.4 is achieved.

Keywords

transmission line, multiconductor modal filter, ultrashort pulse

About the authors

A. O. Belousov

Tomsk State University of Control Systems and Radioelectronics

Author for correspondence.
Email: ant1lafleur@gmail.com
Tomsk, 634050 Russia

References

Гизатуллин З.М., Гизатуллин Р.М. // РЭ. 2016. Т. 61. № 5. С. 424.
Li E.-P., Wei X.-C., Cangellaris A.C. et al. // IEEE Trans. 2010. V. EMC-52. № 2. P. 248. https://doi.org/10.1109/TEMC.2010.2048755.2
Газизов Т.Р., Заболоцкий А.М., Кузнецова-Таджибаева О.М. // Электромагнитные волны и электрон. системы. 2004. Т. 11. № 11. С. 18.
Заболоцкий А.М., Газизов Т.Р. Модальные фильтры для защиты бортовой радиоэлектронной аппаратуры космического аппарата. Томск: Томск. Гос. ун-т систем управления и радиоэлектроники. 2003. С. 151.
Жечев E.C., Черникова Е.Б., Белоусов А.О., Газизов Т.Р. // Системы управления, связи и безопасности. 2019. № 2. С. 162.
Газизов Т.Р., Заболоцкий А.М. // Технологии ЭМС. 2006. № 4(19). P. 40.
Belousov A.O., Vlasova N.O. // J. Phys.: Conf. Ser. 2021. V. 1862. Article No. 012004. https://doi.org/10.1088/1742-6596/1862/1/012004
Газизов Т.Р. Электромагнитная совместимость и безопасность радиоэлектронной аппаратуры. Томск: ТМЛ-Пресс, 2007.
Kuksenko S.P. // IOP Conf. Ser.: Mater. Sci. Eng. 2019. V. 560. Article No. 012110. https://doi.org/10.1088/1757-899X/560/1/012110
Belousov A.O., Gazizov T.R. // Complexity. 2018. № 2018. P. 1.
