Solving of the inverse problem for a multielement airfoil in a compressible viscous gas flow

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

An iterative method for solving the inverse problem for a multielement (slotted) airfoil at high speeds in a viscous compressible flow, using RANS methods, has been developed. It is an evolution of a similar method developed earlier by the authors for low speed conditions. The method is based on the well-known principle of residual correction, according to which corrections to the current geometry are generated on the basis of the difference between the target and current pressure distribution. A brief description of the algorithm and the methods used is given. Examples for the slotted airfoil design corresponding to the target pressure distribution are given, including cases with the shock waves existence.

Full Text

Restricted Access

About the authors

A. L. Bolsunovsky

Central Aerohydrodynamic Institute

Author for correspondence.
Email: bolsmail@mail.ru
Russian Federation, Zhukovsky

N. P. Busoverya

Central Aerohydrodynamic Institute

Email: bolsmail@mail.ru
Russian Federation, Zhukovsky

S. V. Gerasimov

Central Aerohydrodynamic Institute

Email: bolsmail@mail.ru
Russian Federation, Zhukovsky

M. A. Gubanova

Central Aerohydrodynamic Institute

Email: bolsmail@mail.ru
Russian Federation, Zhukovsky

References

  1. Rumsey C.L., Ying S.X. Prediction of high lift: review of present CFD capability // Progr. in Aerospace Sci., vol. 38, 2002, pp. 145–180.
  2. Golubev V.V. Research on the slotted wing theory. Part I // Tr. TsAGI, 1933, iss. 147. (in Russian)
  3. Golubev V. V. Research on the slotted wing theory. Part II // Tr. TsAGI, 1937, iss. 306. (in Russian)
  4. Smith A.M. High-lift aerodynamics // J. of Aircraft, 1975, vol. 12, no. 6.
  5. Petrov A.V., Skomorokhov S.I. High-Lift Wings Aerodynamics. TsAGI – Main Stages of Scientific Work in 1993–2003. Moscow: Fizmatlit, 2003. p. 95–104. (in Russian)
  6. Del Rosario R., Follen G., Wahls R., Madavan N. Subsonic fixed wing project overview of technical challenges for energy efficient, environmentally compatible subsonic transport aircraft // AIAA Aerospace Sci. Meeting, Nashville. 2012.
  7. Bolsunovsky A.L., Buzoverya N.P., Gubanova I.A., Gubanova M.A. Solution of the inverse problem for an airfoil in the framework of RANS-equations // TsAGI Sci. J., 2013, vol. 44, no. 3. (in Russian)
  8. Bolsunovsky A.L., Buzoverya N.P., Gubanova I.A. et al. Solution of the inverse problem for a multi-element airfoil in the framework of RANS-equations // TsAGI Sci. J., 2021, vol. 52, no. 3. (in Russian)
  9. Drela M. Design and optimization method for multi-element airfoils // AIAA-93-0969, 1993.
  10. Matsushima K., Shiokawa M., Nakahashi K. An efficient inverse aerodynamic design method for multi component devices // ICAS-2004, Paper 356.
  11. Jones D., Fejtek I. Inverse design of high lift systems // ICAS-2002. 2.4.5.
  12. Bolsunovsky A.L., Buzoverya N.P., Puschin N.A. Solution of the inverse problem for full cruise layout of the passenger aircraft with the use of RANS-equations // TsAGI Sci. J., 2020, vol. 51, no. 1. (in Russian)

Supplementary files

Supplementary Files
Action
1. JATS XML
Download
2. Fig. 1. Calculated and experimental [1] pressure distribution on a multi-link profile, M = 0.2, Re = 9×106, α = 16°

Download (120KB)
Indexing metadata
3. Fig. 2. NASA slotted wing concept [6]

Download (134KB)
Indexing metadata
4. Fig. 3. The principle of constructing residual correction methods

Download (26KB)
Indexing metadata
5. Fig. 4. Structure of the method used

Download (41KB)
Indexing metadata

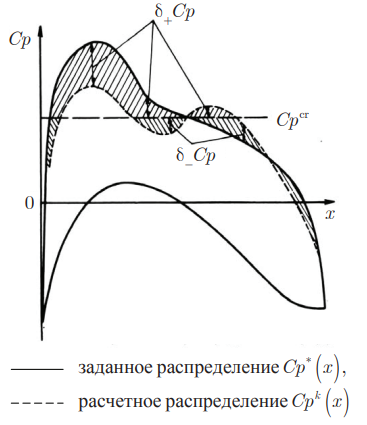

6. Fig. 5. Splitting of the pressure discrepancy into subsonic and supersonic parts.

Download (69KB)
Indexing metadata
7. Fig. 6. Structured multi-block grid

Download (496KB)
Indexing metadata
8. Fig. 7. Vortex features on the panels of a multi-link contour

Download (90KB)
Indexing metadata
9. Fig. 8. Example of solving the inverse problem for M = 0.5, ∆Су, ∆Сx – changes in the integral characteristics compared to the characteristics of the original profile

Download (172KB)
Indexing metadata

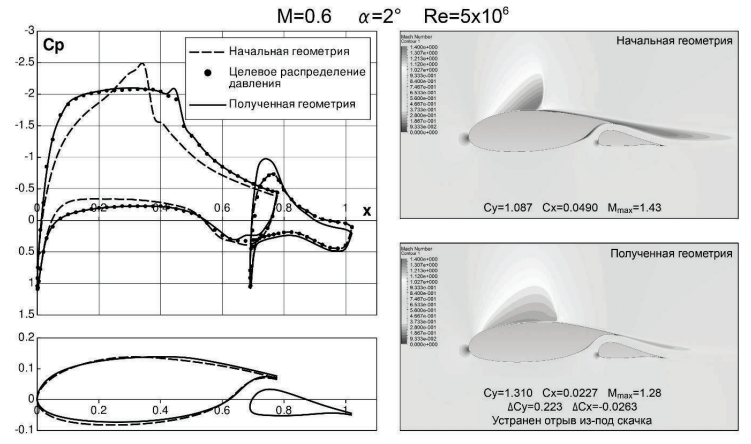

10. Fig. 9. Example of solving the inverse problem for M = 0.6

Download (180KB)
Indexing metadata
11. Fig. 10. Convergence of the solution of the inverse problem at M = 0.6

Download (20KB)
Indexing metadata
12. Fig. 11. Mach number field in the mode M = 0.768, Cy = 0.75

Download (345KB)
Indexing metadata

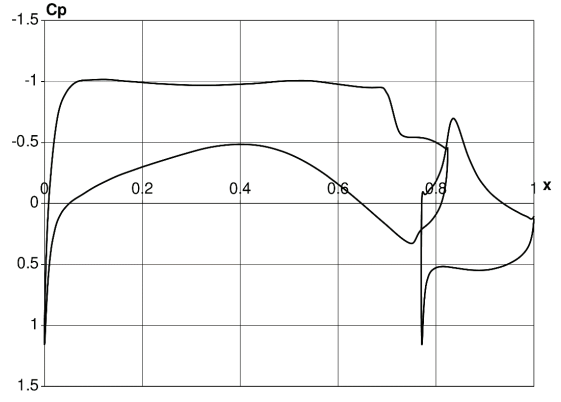

13. Fig. 12. Pressure distribution in the mode M = 0.768, Cy = 0.75

Download (32KB)
Indexing metadata
14. Fig. 13. Calculated polars of cut and insulated profiles

Download (39KB)
Indexing metadata
