Способ определения газосодержания в двухфазной смеси по величине падения давления в потоке при ее движении

Capa

Citar

Texto integral

Acesso aberto Acesso aberto
Acesso é fechado Acesso está concedido
Acesso é fechado Somente assinantes

Resumo

При движении по участку трубопровода двухфазной смеси затрачивается энергия. Энергетические затраты на транспорт потока определяются падением давления и объемным расходом смеси. Показана зависимость потерь давления при транспортировке двухфазного потока от объемного и массового газосодержания. Представлен способ определения газосодержания в двухфазном потоке в зависимости от величины потерь давления на трение. Представлены основные расчетные данные для оценки газосодержания в двухфазном потоке в зависимости от величины потери давления на транспортировку двухфазного и аналогичного по массовому расходу однофазного потока. Представлена модель экспериментальной установки в виде участка трубопровода с пьезометрами для определения потерь давления на трение, предназначенная для определения в потоке содержания примеси газа. При определении потери давления использована гомогенная модель двухфазной смеси как наиболее подходящая при малом содержании газа (пара) в потоке жидкости. В статье также приводится принципиальная схема стенда, применяемая для изучения двухфазных потоков в лабораторных условиях.

Texto integral

Acesso é fechado

Sobre autores

E. Лебедева

Институт судостроения и морской арктической техники Северного Арктического федерального университета им. М.В. Ломоносова

Autor responsável pela correspondência
Email: eg.lebedeva@narfu.ru
Rússia, 164500, Северодвинск, Архангельская обл., ул. Капитана Воронина, 6

Bibliografia

  1. Ганчев Б.Г., Калишевский Л.Л., Демешев Р.С. и др. Ядерные энергетические установки: Учеб. пособие для вузов / Под общ. ред. Н. А. Доллежаля. М.: Энергоатомиздат, 1990.
  2. Чисхолм Д. Двухфазные течения в трубопроводах и теплообменниках. М.: Недра, 1986.
  3. Фисенко В.В., Бильдер З.П., Ивахненко И.А., Мамалыгин Ю.П. // Изв. АН СССР. Сер. Энергетика и транспорт. 1982. №3. С. 156.
  4. Гальперин Н.И. Основные процессы и аппараты химической технологии. М.: Химия, 1981.
  5. Уоллис Г. Одномерные двухфазные течения. М.: Мир, 1972.
  6. Кордон М.Я., Симакин В.И., Горешник И.Д. Гидравлика: Учебное пособие. Пенза: Пензенский государственный университет, 2005.
  7. Дейч М.Е., Филиппов Г.А. Двухфазные течения в элементах теплоэнергетического оборудования. М.: Энергоатомиздат, 1987.
  8. Башта Т.М., Руднев С.С., Некрасов Б.Б. и др. Гидравлика, гидромашины и гидроприводы: Учебник. М.: Машиностроение, 1982.
  9. Идельчик И.Е. Справочник по гидравлическим сопротивлениям. М.: Машиностроение, 1992.
  10. Бабичев А.П., Бабушкина Н.А. и др. Физические величины. Справочник / Под ред. И.С. Григорьева, Е.З. Мейлихова. М.: Энергоатомиздат, 1991.

Arquivos suplementares

Arquivos suplementares
Ação
1. JATS XML
Baixar

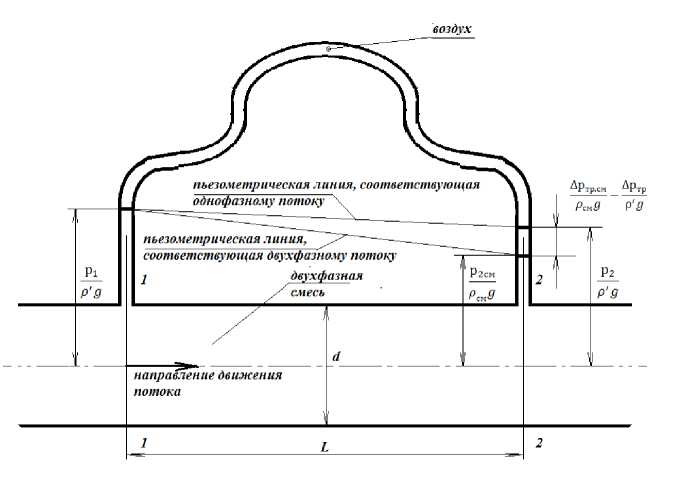

2. Fig. 1. Schematic diagram of the experimental section designed to determine the pressure drop as a result of liquid friction during the movement of a two-phase flow and a single-phase flow of similar flow rate.

Baixar (27KB)
Metadados

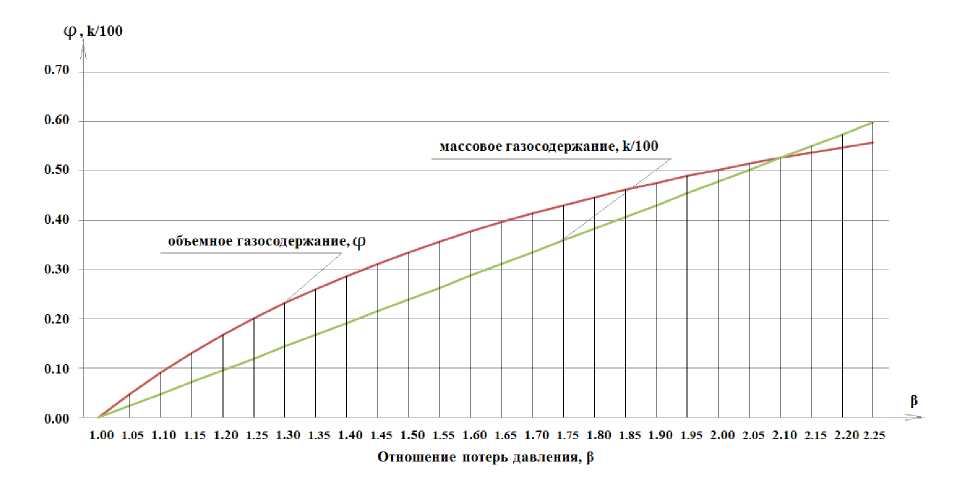

3. Fig. 2. Graphs for determining the volumetric and mass gas content in relation to pressure losses due to friction in a two-phase mixture (water + air) and a single-phase liquid (water).

Baixar (34KB)
Metadados
4. Fig. 3. Schematic diagram of the experimental setup designed to study the behavior of two-phase media: 1 — steam boiler, 2 — flow meter, 3 — pump; 4, 15 — valves, 5 — ejector, 6 — air, 7 — two-phase mixture, 8 — supply tank, 9 — pressure gauge, 10 — pressure loss determination section, 11 — observation section, 12 — water supply/drainage, 13 — air tube, 14 — flow regulating valve (throttle).

Baixar (21KB)
Metadados
