Спектрограф на базе пироэлектрической линейки для длинноволновой области среднего ИК-диапазона

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

Разработан компактный ИК-спектрограф на базе линейки пироэлектрических датчиков, действующий в области длины волны 10 мкм, что мотивировано различными задачами, требующими оперативного измерения спектральных характеристик многочастотного излучения в этом спектральном диапазоне. Работа спектрометра протестирована с помощью перестраиваемого по длине волны CO₂-лазера. При фиксированном положении дифракционной решетки спектрометр охватывает интервал длин волн примерно 0.6 мкм (диапазон волновых чисел около 50 см–1) со спектральным разрешением примерно 0.02 мкм (что составляет примерно 0.2 см–1), которое позволяет надежно разделить две соседние линии CO₂-лазера.

全文:

受限制的访问

作者简介

A. Ионин

Физический институт им. П.Н. Лебедева Российской академии наук

Email: kinyaevskiyio@lebedev.ru
俄罗斯联邦, 119991, Москва, Ленинский просп., 53

И. Киняевский

Физический институт им. П.Н. Лебедева Российской академии наук

编辑信件的主要联系方式.
Email: kinyaevskiyio@lebedev.ru
俄罗斯联邦, 119991, Москва, Ленинский просп., 53

A. Козлов

Физический институт им. П.Н. Лебедева Российской академии наук

Email: kinyaevskiyio@lebedev.ru
俄罗斯联邦, 119991, Москва, Ленинский просп., 53

Д. Синицын

Физический институт им. П.Н. Лебедева Российской академии наук

Email: kinyaevskiyio@lebedev.ru
俄罗斯联邦, 119991, Москва, Ленинский просп., 53

参考

  1. Агишев Р.Р. Лидарный мониторинг атмосферы. Москва: Физматлит, 2009.
  2. Васильев Б.И., Маннун У.М. // Квантовая электроника. 2006. Т. 36(9). С. 801.https://doi.org/10.1070/QE2006v036n09ABEH006577
  3. Борейшо А.С., Коняев М.А., Морозов А.В., Пикулик А.В., Савин А.В., Трилис А.В., Чакчир С.Я., Бойко Н.И., Власов Ю.Н., Никитаев С.П., Рожнов А.В. // Квантовая электроника 2005. Т. 35(12). С. 1167.https://doi.org/10.1070/QE2005v035n12ABEH008962
  4. Щербакова А.В., Анфимов Д.Р. Фуфурин И.Л. и др. // Оптика и спектроскопия. 2021.Т. 129(6). С. 747.https://doi.org/10.21883/OS.2021.06.50986.7k-21
  5. Michaels C.A., Masiello T., Chu P.M.// Applied Spectroscopy. 2009. V. 63(5) P. 538.
  6. Rothman L.S., Gordon I.E., Barbe A. et al. // J. Quant. Spectrosc. Radiat. Transfer. 2009. V. 110(9-10). P. 533.https://doi.org/10.1366/000370209788346904
  7. Schliesser A., Picqué N., Hänsch T.W. // Nature Photonics. 2012. V. 6. P. 440.https://doi.org/10.1038/nphoton.2012.142
  8. Ionin A.A., Kinyaevskiy I.O., Kotkov A.A., Sinitsyn D.V., Andreev Y.M. // Applied Spectroscopy. 2022. V. 76(12). P.1504.https://doi.org/10.1177/00037028221119837
  9. Ionin A.A., Kinyaevskiy I.O., Klimachev Y.M., Stepanishchev V.V., Khafizov I.Z. // Journal of Physics: Conference Series. 2017. V. 941(1). P. 012004.https://doi.org/10.1088/1742-6596/941/1/012004
  10. Yakovlev S., Sadovnikov S., Kharchenko O., Kravtsova N. // Atmosphere. 2020. V. 11(1). P. 70.https://doi.org/10.3390/atmos11010070
  11. Ионин А.А., Козлов А.Ю., Селезнев Л.В., Синицын Д.В. // Препринт ФИАН. 2008. №1. С. 1.
  12. Ионин А.А., Козлов А.Ю., Селезнев Л.В., Синицын Д.В., // Квантовая электроника. 2009. Т. 39(3). С. 229.https://doi.org/10.1070/QE2009v039n03ABEH013811
  13. Ionin A.A., Kinyaevskiy I.O., Klimachev Y.M., Kotkov A.A., Kozlov A.Y., Sagitova A.M., Sinitsyn D.V., Rulev O.A., Badikov V.V., Badikov, D.V. // Optics Express. 2019. V. 27(17). P. 24353.https://doi.org/10.1364/OE.27.024353. https://www.heimannsensor.com/pyroelectric-sensors
  14. Andreev Y.M., Budilova O.V., Ionin A.A., Kinyaevskiy I.O., Klimachev Y.M., Kotkov A.A., Kozlov A.Y. // Optics Letters. 2015. V. 40(13). P. 2997.https://doi.org/10.1364/OL.40.002997
  15. Polyanskiy M.N., Pogorelsky I.V., Babzien M., Palmer M.A. // OSA Continuum. 2020. V. 3(3). P. 459.https://doi.org/10.1364/OSAC.381467
  16. Kinyaevskiy I.O., Koribut A.V., Seleznev L.V., Klimachev Y.M., Dunaeva E.E., Ionin A.A. // Optics & Laser Technology. 2024. V. 169. P. 110035.https://doi.org/10.1016/j.optlastec.2023.110035

补充文件

附件文件
动作
1. JATS XML
下载

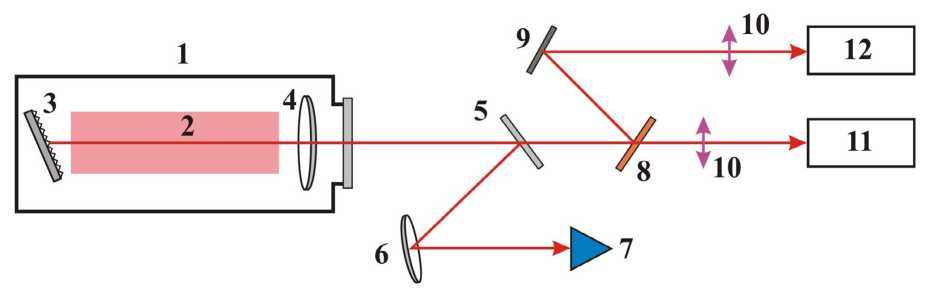

2. Fig. 1. Optical scheme of the experiments: 1 — laser chamber, 2 — active volume, 3 — diffraction grating, 4 — output mirror, 5 — BaF2 plate, 6 — focusing mirror, 7 — calorimeter, 8 — ZnSe plate, 9 — flat mirror, 10 — BaF2 lenses, 11 — calibrated spectrometer, 12 — spectrograph.

下载 (17KB)
索引源数据
3. Fig. 2. Spectrum trace of a selective CO₂ laser on a calibrated spectrometer.

下载 (17KB)
索引源数据
4. Fig. 3. Internal structure of the spectrograph: spectrograph: a — front view, b — back view, c — optical scheme; 1 — laser radiation; 2 — entrance slit; 3, 5 — concave mirrors (K8 + Ag, R = 280 mm); 4 — diffraction grating (100 lines/mm); 6 — pyroelectric ruler (256 pixels); L = 140 mm; 7 — slit width control mechanism; 8 — retractable “aiming” marker; 9 — micrometer mechanism for controlling the grating rotation angle; 10 — pyroelectric ruler control board.

下载 (59KB)
索引源数据
5. Fig. 4. CO₂ laser tuning diagram measured with the new spectrograph.

下载 (17KB)
索引源数据

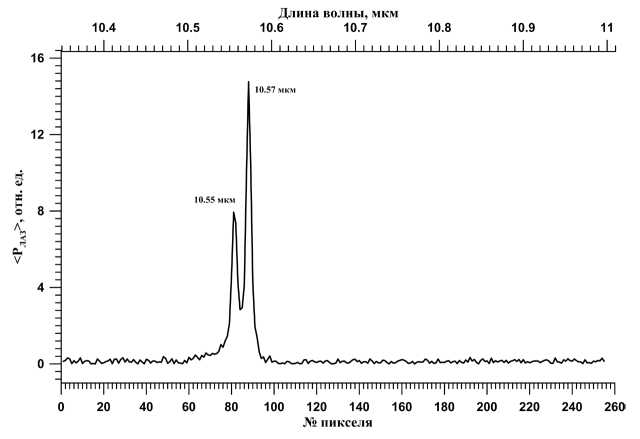

6. Fig. 5. Spectrum of a dual-frequency CO₂ laser measured with the new spectrograph.
