Двуствольная метательная установка для исследования движения группы суперкавитирующих ударников

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

Выполнено баллистическое проектирование для оценки технического облика и габаритов двуствольной метательной установки с длиной ускорительного канала до 1 м. На основе баллистического проектирования выполнены разработка, конструкторская проработка и изготовление двуствольной метательной установки. Разработана запальная система, способная обеспечить одновременное и с программируемой задержкой метание двух суперкавитирующих ударников в воздушную или водную среду. Выполнены тестовые эксперименты по метанию двух суперкавитирующих ударников в условиях гидробаллистического стенда в воздушную и водную среды.

全文:

受限制的访问

作者简介

А. Ищенко

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

В. Буркин

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

А. Дьячковский

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

А. Чупашев

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

А. Саммель

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

К. Рогаев

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

编辑信件的主要联系方式.
Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

А. Сидоров

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

И. Майстренко

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

Л. Корольков

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

В. Бураков

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

Н. Саморокова

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

А. Шестопалова

Научно-исследовательский институт прикладной математики и механики Томского государственного университета

Email: rogaev@ftf.tsu.ru
俄罗斯联邦, Томск

参考

  1. Ищенко А.Н., Буркин В.В., Касимов В.З., Дьячковский А.С., Чупашев А.В., Саммель А.Ю., Рогаев К.С., Сидоров А.Д., Майстренко И.В., Король ков Л.В., Бураков В.А., Саморокова Н.М. // ПТЭ. 2023. № 3. С. 125. https://doi.org/10.31857/S0032816223020192
  2. Ищенко А.Н., Афанасьева С.А., Буркин В.В., Дьячковский А.С., Чупашев А.В. // Письма в ЖТФ. 2019. Т. 45. № 20. С. 47. https://doi.org/10.1134/S1063785019100225
  3. Ищенко А.Н., Афанасьева С.А., Бондарчук С.С., Буркин В.В., Дьячковский А.С., Хабибуллин М.В., Чупашев А.В. // Инженерно-физический журнал. 2020. Т. 93. № 3. С. 661.
  4. Афанасьева С.А., Бондарчук И.С., Буркин В.В., Дьячковский А.С., Ищенко А.Н., Рогаев К.С., Саммель А.Ю., Сидоров А.Д., Степанов Е.Ю., Чупашев А.В. // Инженерно-физический журнал. 2020. Т. 94. № 6. С. 1528.
  5. Буркин В.В., Ищенко А.Н., Майстренко И.В. и др. РФ Патент 2683148, 2019.
  6. Хоменко Ю.П., Ищенко А.Н., Касимов В.З. Математическое моделирование внутрибаллистических процессов в ствольных системах. Новосибирск: Изд-во СО РАН, 1999.
  7. Ищенко А.Н., Буркин В.В., Касимов В.З., Афанасьева С.А., Дьячковский А.С., Рогаев К.С. // Инженерно-физический журнал. 2020. Т. 93. № 2. С. 451.

补充文件

附件文件
动作
1. JATS XML
下载

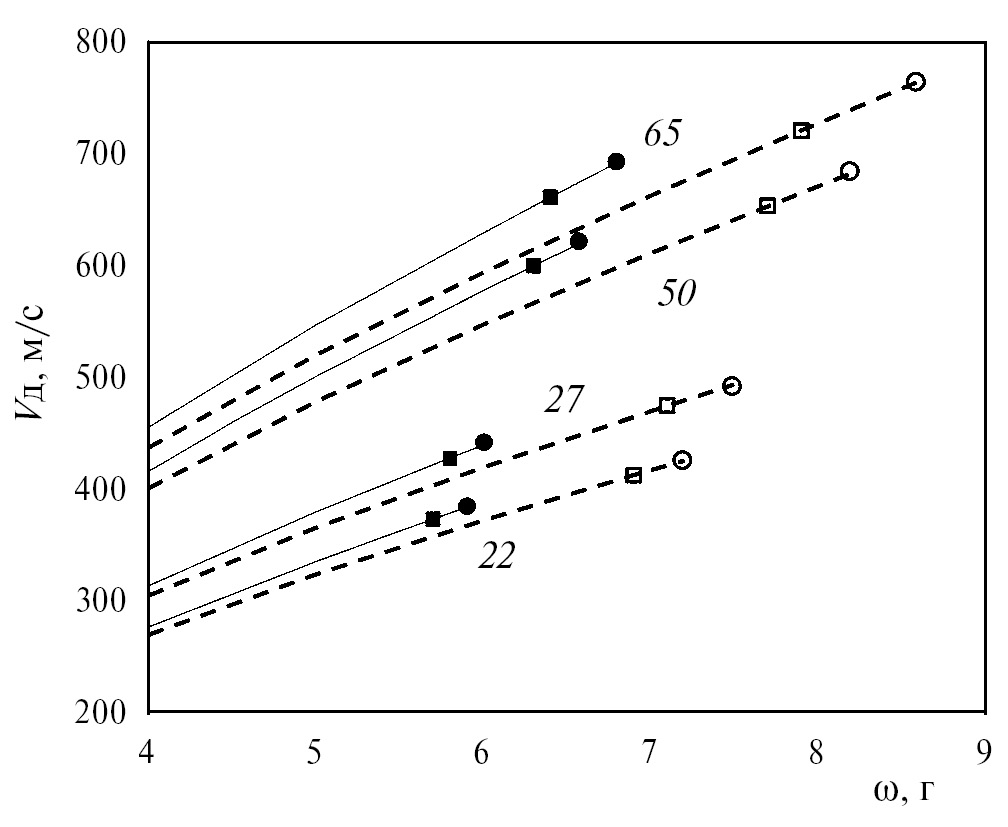

2. Fig. 1. Calculated dependences of projectile muzzle velocity on powder charge mass for projectiles of different masses: pmax = 400 MPa (squares); pmax = 500 MPa (circles); 2e1 = 0.3 mm (solid lines); 2e1 = 0.4 mm (dashed lines).

下载 (95KB)
索引源数据

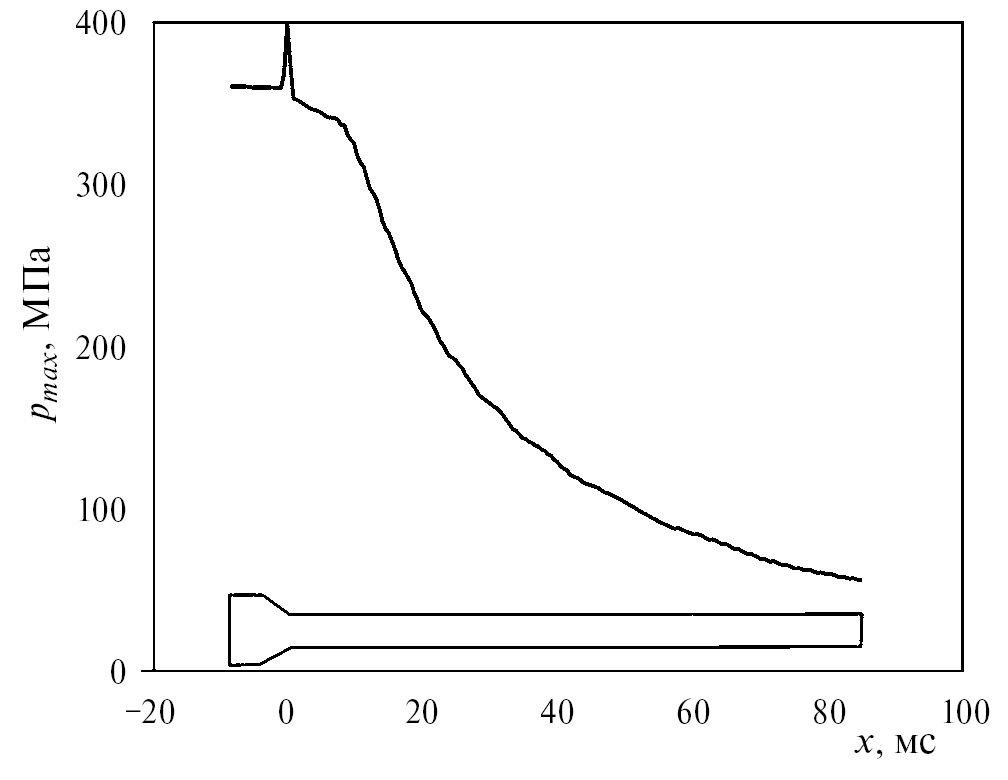

3. Fig. 2. Maximum pressure diagram.

下载 (63KB)
索引源数据

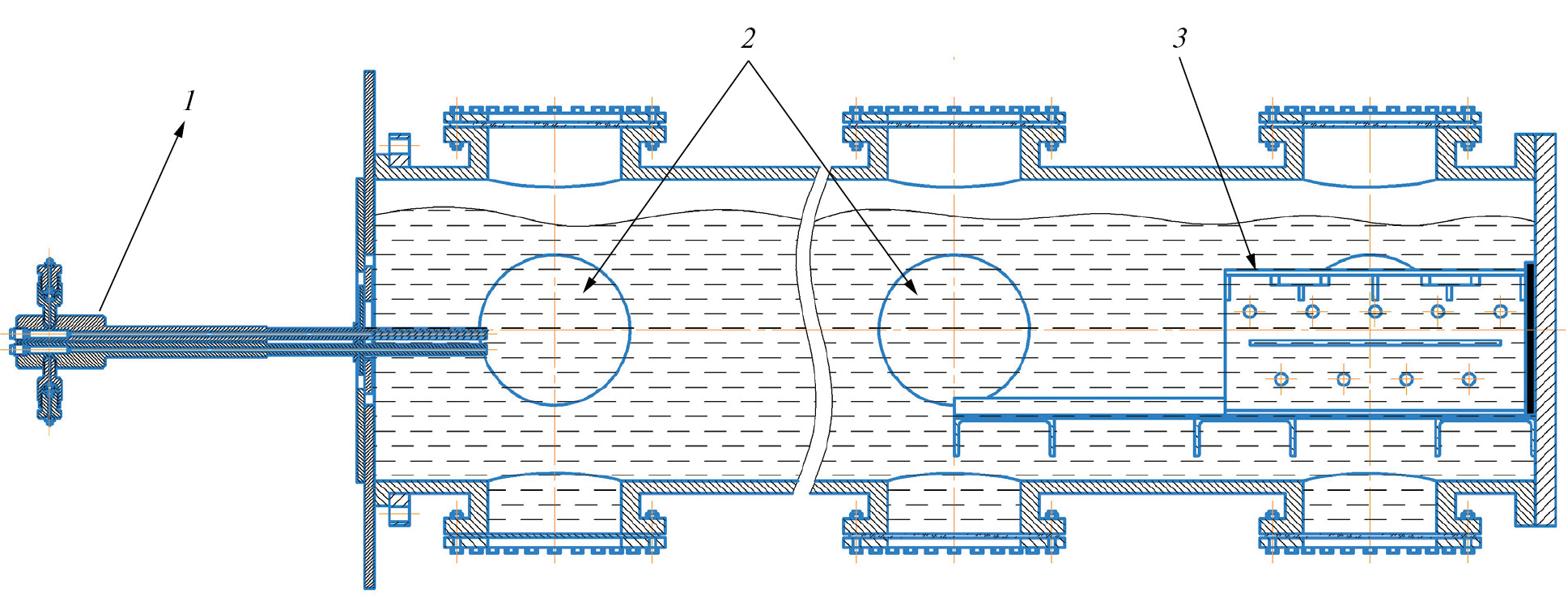

4. Fig. 3. Stand with double-barreled throwing unit: 1 - double-barreled throwing unit, 2 - portholes for observation of motion parameters, 3 - target block.

下载 (391KB)
索引源数据

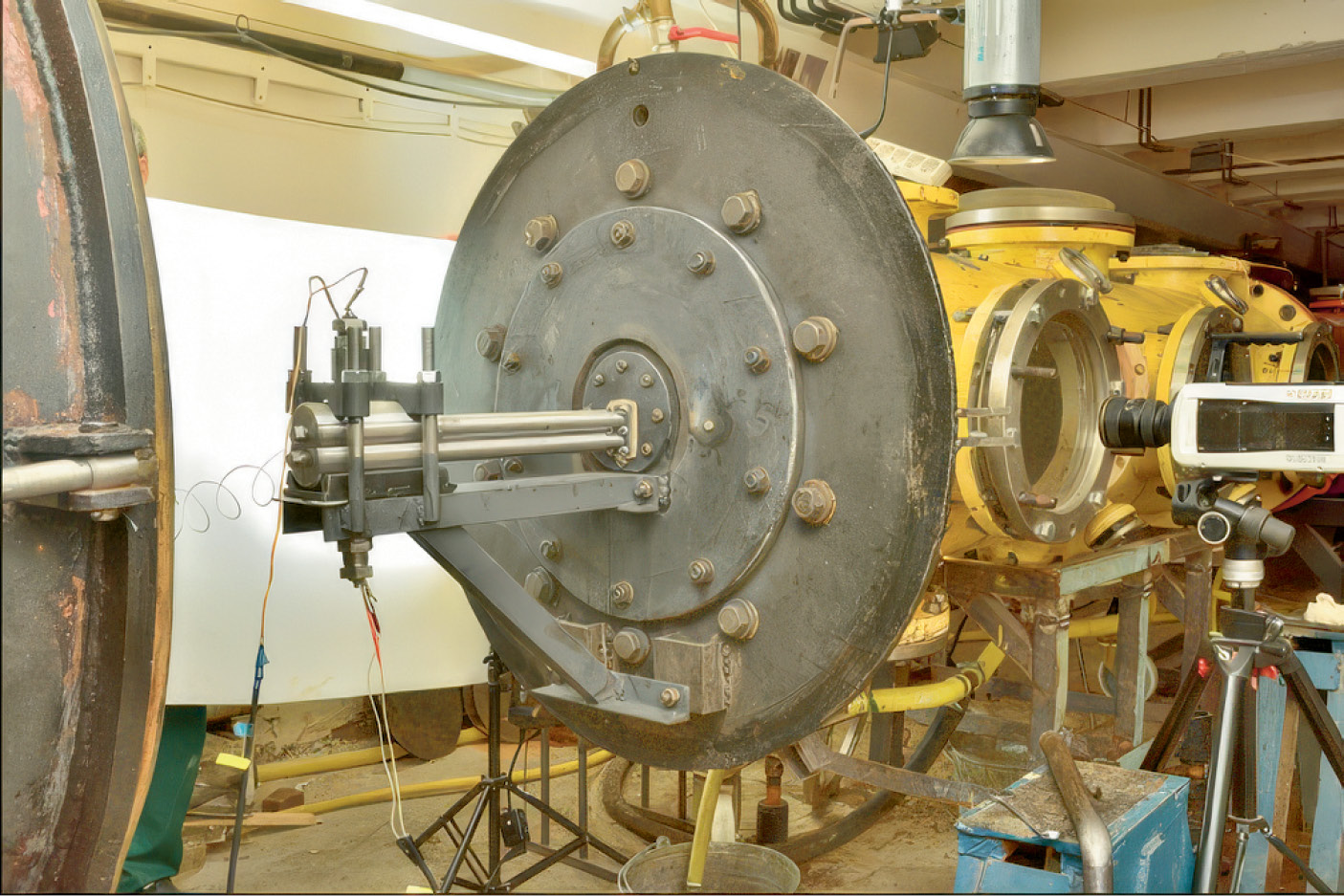

5. Fig. 4. External view of the double-barrelled throwing unit on the hydroballistic stand.

下载 (380KB)
索引源数据

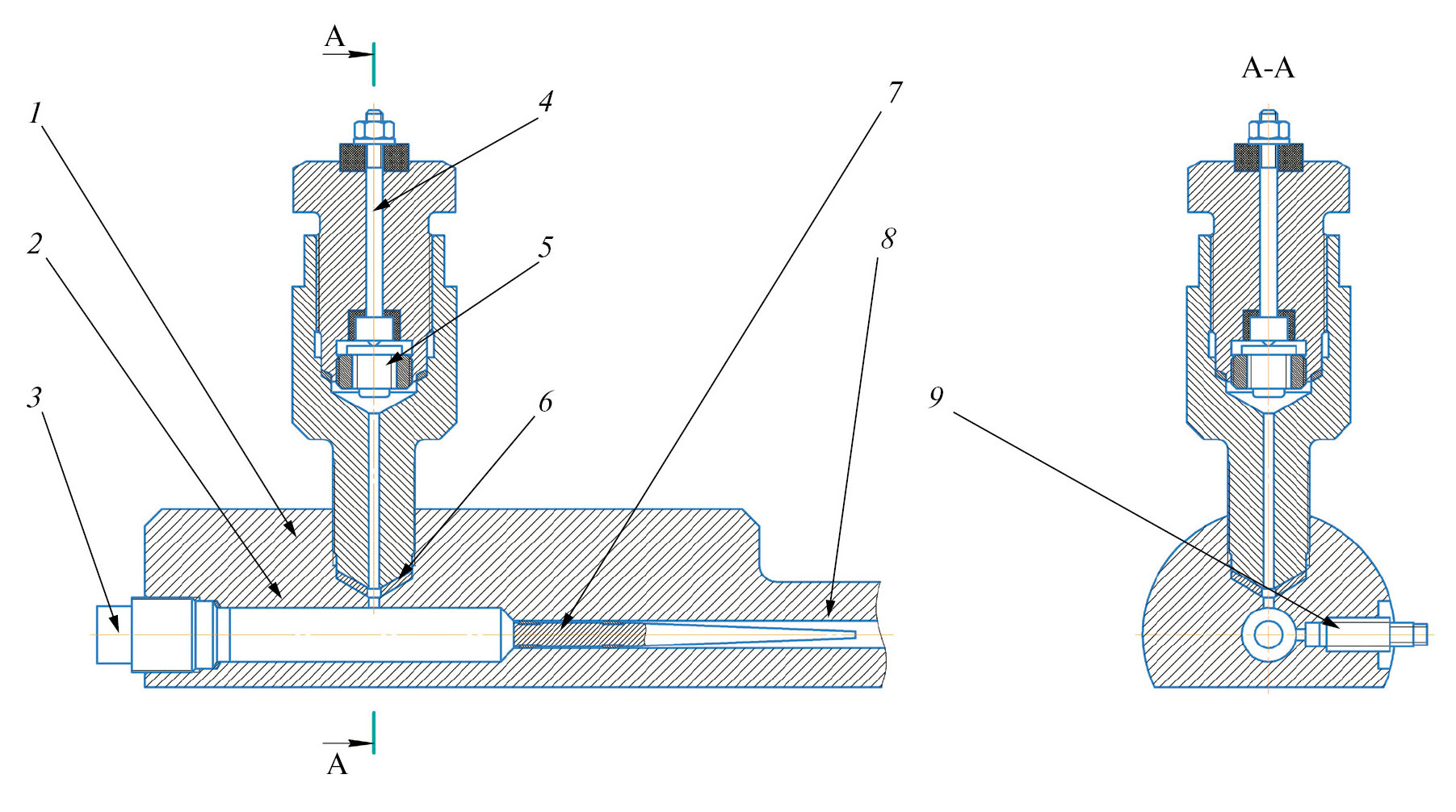

6. Fig. 5. Sketch of the throwing unit: 1 - breech block of the throwing unit, 2 - combustion chamber, 3 - combustion chamber plug, 4 - ignition electrode, 5 - primer-igniter, 6 - obturating assembly, 7 - throwable model of supercavitating striker, 8 - acceleration channel, 9 - pressure sensor.

下载 (295KB)
索引源数据
7. Fig. 6. Control and data collection console of the measuring and recording complex: 1 - monitors of the video surveillance system in the room of the hydroballistic stand; 2 - oscilloscope (doubler) for recording the pressure in the combustion chambers; 3 - interface unit of the complex ‘Neiva 10000’; 4 - launching device; 5 - monitor displaying the pressure in the charging chamber; 6 - display monitor, remote access to the high-speed video registration system.

下载 (714KB)
索引源数据
8. Fig. 7. Dependence of pressure in the charging chamber on time.

下载 (93KB)
索引源数据
9. Fig. 8. Video frames of simultaneous start of two supercavitating impactors.

下载 (78KB)
索引源数据
10. Fig. 9. Video frames of the simultaneous start of two supercavitating impactors.

下载 (82KB)
索引源数据
