Стенд для исследования локального апвеллинга, вызванного всплывающими пузырьками

Cover Page

Cite item

Full Text

Full Text

Разработан и сконструирован экспериментальный стенд, позволяющий определить величину локального апвеллинга, вызванного непрерывно всплывающими пузырьками, в зависимости от их геометрических размеров и интенсивности их генерации (интенсивности потока газа). Стенд (рис.1а, б) состоит из прозрачной камеры 1, выполненной из ударопрочного плексигласа толщиной 10 мм; системы соединенных с камерой газовых трубок; установленных в технические отверстия 7 датчиков электропроводимости (солености), работающих в диапазоне от 0 до 40 000 мкСм; расходомеров, работающих в диапазоне от 0.1 до 60 л/мин; системы подачи газовой смеси с регулируемым расходом вещества 5, включающей воздушный компрессор; осветительных приборов и системы видеорегистрациии 6. Через патрубок 3 в камеру экспериментального стенда 1 поступают растворы с различной плотностью, формируя водную среду с ярко выраженной границей раздела 4. Для эффективного контроля за процессами, происходящими в водной среде стенда, более плотный (соленый) раствор окрашен. Через сопло или устройство генерации пузырьков 2 с помощью воздушного компрессора в камеру с заданным потоком подается газ (воздух или чистый метан) при этом образуются всплывающие пузырьки и формируется локальный апвеллинг.

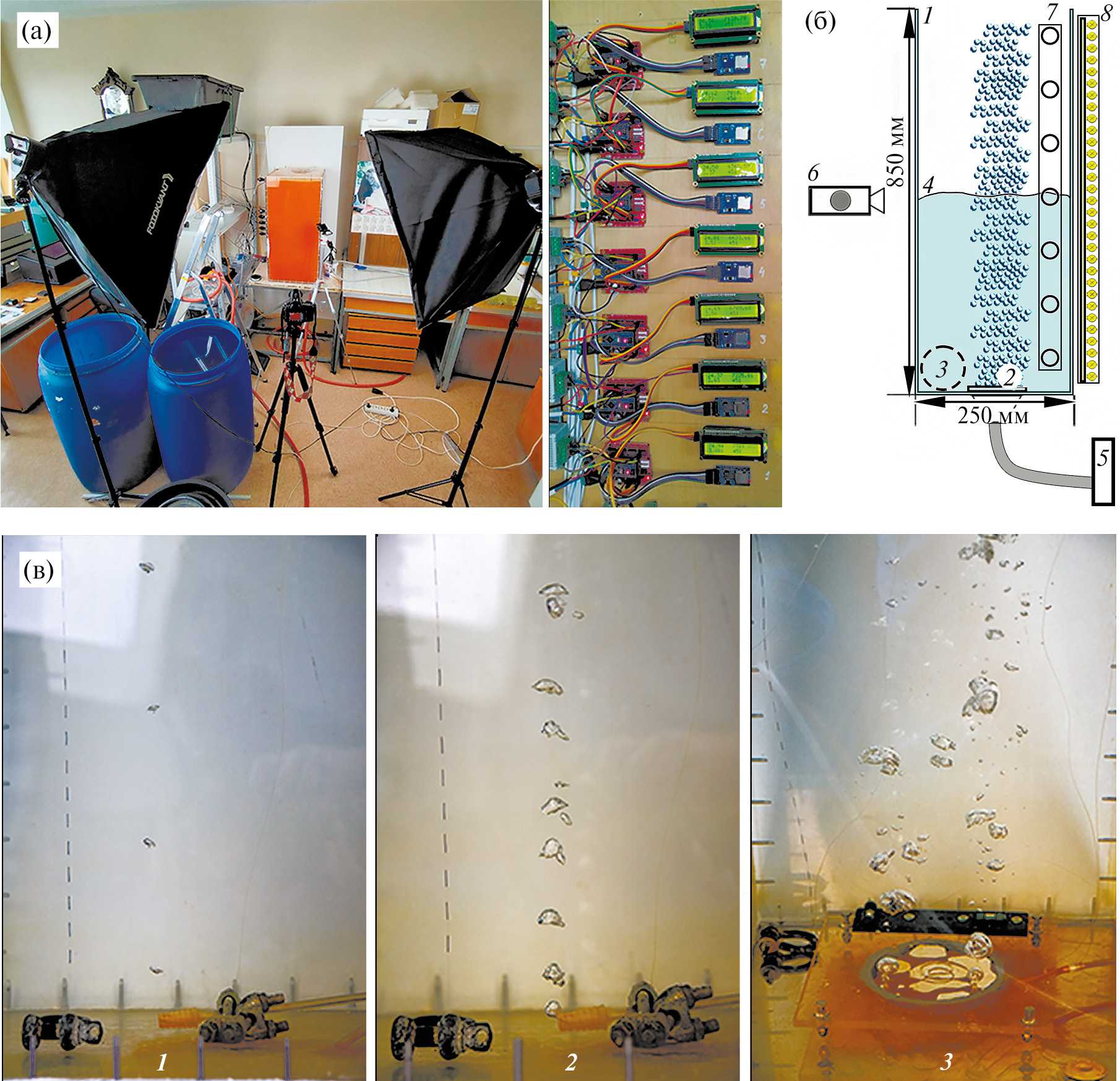

Рис. 1. а) Фотографии разработанного стенда. б) Принципиальная схема экспериментального стенда: 1 — камера экспериментального стенда, 2 — система генерации всплывающих пузырьков, 3 — патрубок для слива или подачи жидкостей в рабочую зону экспериментального стенда, 4 — граница раздела жидкостей разной плотности, 5 — система подачи газовой смеси с регулируемым расходом вещества, 6 — система видеорегистрации, 7 — технические отверстия для отбора проб и установки датчиков температуры и электропроводности (солености), 8 — светодиодные осветители. в) Пример генерации всплывающих пузырьков в виде одиночных пузырьков (1), непрерывной цепочки (2), массированного выброса (3).



В зависимости от поставленной в эксперименте задачи пузырьки могут всплывать: 1) в одиночном виде, 2) в виде одиночной непрерывной цепочки или 3) в виде непрерывного массированного выброса (рис. 1в). Все происходящие в водной среде экспериментального стенда события записываются с помощью цифровых видеокамер 6 (например, с помощью экшен-камер GoPRO). Величина локального апвеллинга определяется по изменяющейся электропроводимости (солености) водных растворов с помощью установленных в камеру стенда датчиков.

Разработанный экспериментальный стенд позволяет определить величину локального апвеллинга, вызванного непрерывно всплывающими пузырьками, в зависимости от их геометрических размеров, интенсивности их генерации (интенсивности потока газа) и типов их всплытия, а также получить коэффициенты, корректирующие величину газообмена, происходящего между всплывающими пузырьками и столбом жидкости. Полученные результаты позволят повысить точность методов количественной оценки современной эмиссии метана, поступающего из гидросферы в приводные слои атмосферы. Это особенно важно в условиях мелководного Восточно-Сибирского шельфа, на территории которого сосредоточено более 30% мирового запаса углеводородов, а их поступление в атмосферу (пузырьковый поток) определяется состоянием подводной мерзлоты [1–3].

От описанной в литературе установки [4], позволяющей изучать газообмен дискретно всплывающих пузырьков со столбом жидкости, данный стенд отличается возможностью исследования зависимости величины газообмена от величин потока (количества) непрерывно всплывающих пузырьков и локального апвеллинга, вызванного данными пузырьками.
