Радиофизический комплекс для исследования влияния среды распространения на ортогонально-поляризованные электромагнитные волны

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Рассматривается радиофизический комплекс для исследования влияния среды распространения на ортогональные линейно-поляризованные электромагнитные волны с горизонтальной и вертикальной поляризациями. Радиофизический комплекс позволил регистрировать квадратурные составляющие принятых ортогонально-поляризованных сигналов и по ним рассчитывать амплитуды и фазы сигналов и их поляризационные характеристики. Электромагнитные волны излучались с равными амплитудами, начальными фазами и длинами волн из двух точек, пространственно разнесенных в горизонтальной плоскости. В рамках двухвибраторной модели рассеяния получено аналитическое выражение для оператора рассеяния, позволяющего оценить дифференциальные характеристики среды распространения. Подтверждена связь параметров модели с полученными экспериментальными оценками поляризационных характеристик принятых ортогональных линейно-поляризованных сигналов на приземной трассе протяженностью 8 км.

Full Text

Restricted Access

About the authors

В. Л. Гулько

Томский государственный университет систем управления и радиоэлектроники

Author for correspondence.
Email: gulkovl@rts.tusur.ru
Russian Federation, 634050, Томск, просп. Ленина, 40

A. A. Мещеряков

Томский государственный университет систем управления и радиоэлектроники

Email: gulkovl@rts.tusur.ru
Russian Federation, 634050, Томск, просп. Ленина, 40

Н. К. Блинковский

Томский государственный университет систем управления и радиоэлектроники

Email: gulkovl@rts.tusur.ru
Russian Federation, 634050, Томск, просп. Ленина, 40

References

  1. Видель А.А., Ветюганов А.И. // Зарубежная радиоэлектроника. 1977. № 11. С. 82.
  2. Сомов А.М. Спутниковые системы связи: учебное пособие для вузов. Москва: Горячая линия – Телеком, 2012.
  3. Бахтин А.А., Омельянчук Е.В., Семенова А.Ю. // Труды МАИ. 2017. № 96.
  4. Bоstian C.W. // International IEEE/AP-S Symposium Program & Digest: Georgia Institute of Technology, Atlanta, Georgia, 1974. P. 392.
  5. Vorst A.V. // Alta frequenza. 1979. V. 48. № 4. P. 201.
  6. Sakagami Syuji, Morita Kazuo // Int. Symp. Dig.: Antennas and Propag., Seattle, Wash., 1979. V. 2. P. 821. https://doi.org/10.1109/APS.1979.1148017
  7. Bulter Richard S. // Annals of Telecommunications. 1981. V. 36. № 7–8. P. 465.
  8. Olsen R.L. // Radio Science. 1981. V. 16. № 5. P. 761.
  9. Богородский В.В., Канарейкин Д.Б., Козлов А.И. Поляризация рассеянного и собственного радиоизлучения земных покровов. Л.: Гидрометеоиздат, 1981.
  10. Родимов А.П., Поповский В.В., Дмитриев В.И. // Зарубежная радиоэлектроника. 1980. № 7. C. 25.
  11. Канарейкин Д.Б., Павлов Н.Ф., Потехин В.А. Поляризация радиолокационных сигналов. Москва: Советское радио, 1966.
  12. Татаринов В.Н., Татаринов С.В., Лигтхарт Л.П. Введение в современную теорию поляризации радиолокационных сигналов. Т. 1. Поляризация плоских электромагнитных волн и её преобразования. Томск: Издательство Томского университета, 2006.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

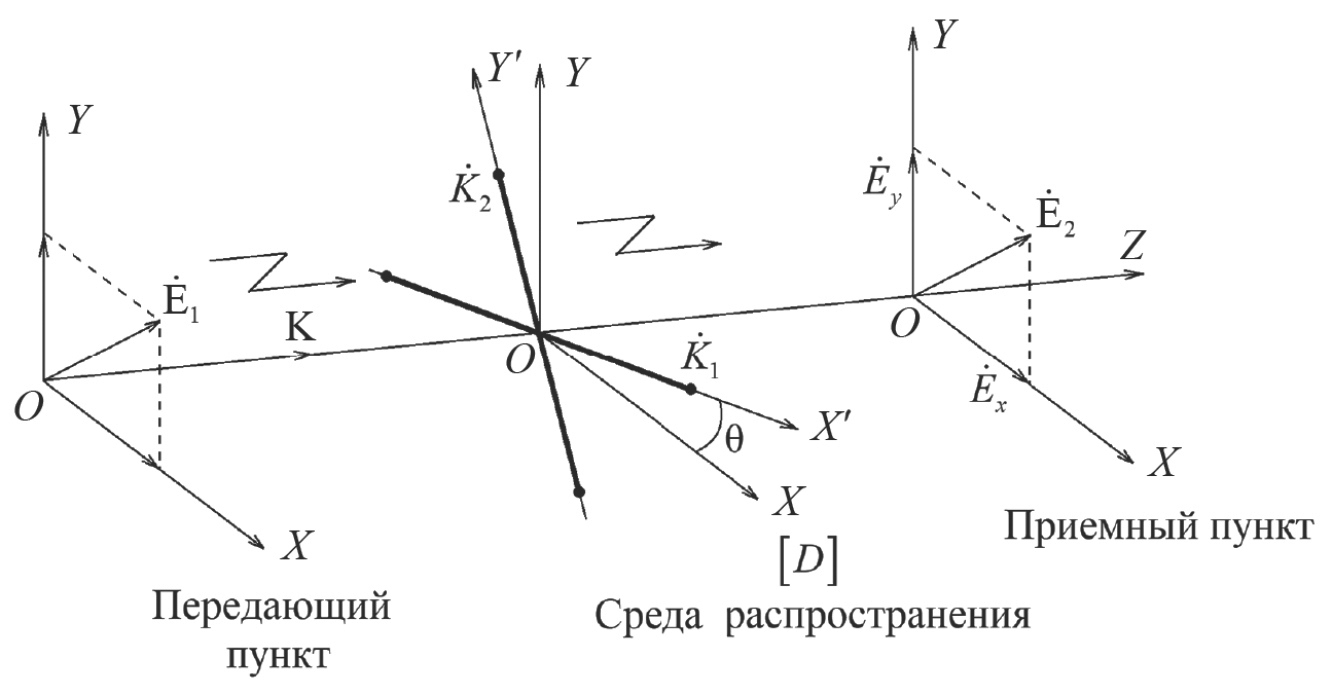

2. Fig. 1. Two-vibrator model of scattering of electromagnetic waves by the propagation medium.

Download (141KB)
Indexing metadata

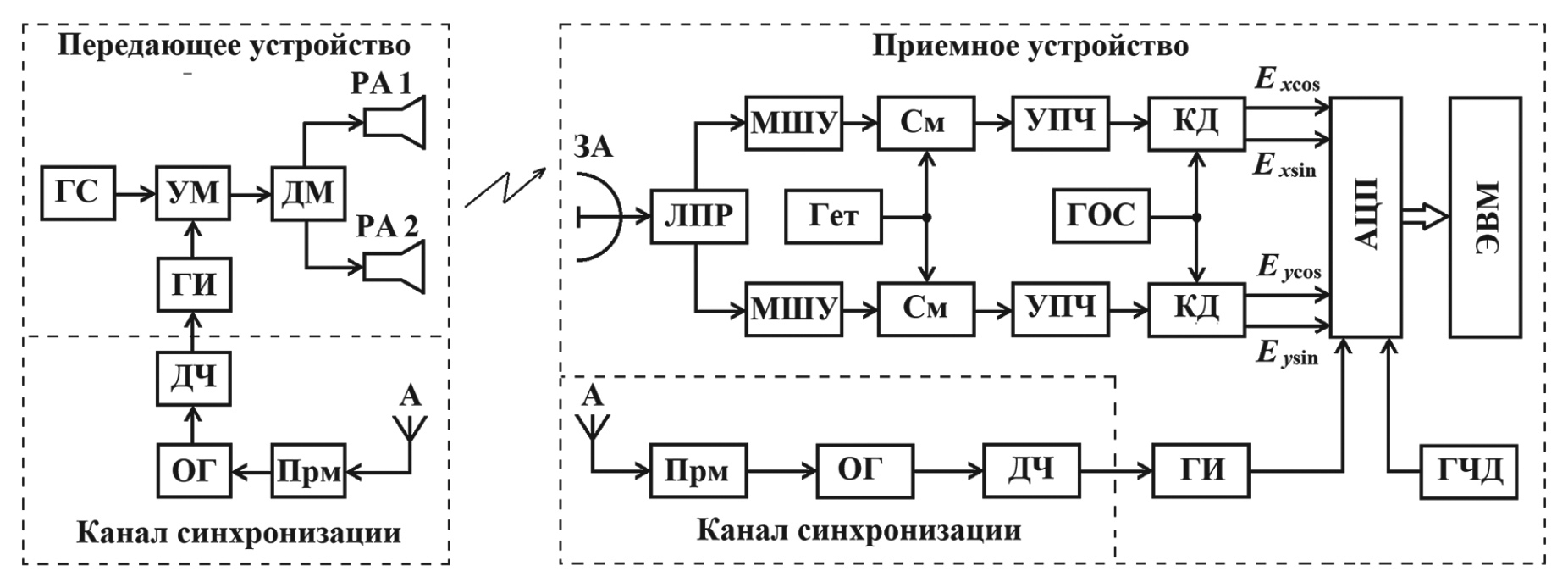

3. Rice. 2. Structural diagram of the experimental setup of the radiophysical complex: GS - microwave signal generator at a frequency of 9.3 GHz, PA - power amplifier, DM - power divider, PA1 - horizontally polarized horn antenna, PA2 - vertically polarized horn antenna, A - antenna for receiving GPS signals, Prm - GPS signal receiver, OG - reference oscillator FS725, FC - frequency divider, GI - rectangular pulse generator G5-63, ZA - three-centimeter range mirror antenna, LPR - linear polarization splitter, LNA - low-noise amplifier, SM - mixer, Get - heterodyne type G4-83 at a frequency of 8.85 GHz, IF - intermediate frequency amplifier, KD - quadrature demodulator, RSG - reference signal generator at a frequency of 450 MHz, ADC - analog-to-digital converter, EVM - electronic computer, GChD – sampling frequency generator G4–158 at a frequency of 90 MHz, Excos, Exsin, Eycos and Eуsin – quadratures of signals of orthogonal components .Ex and .Ey.

Download (276KB)
Indexing metadata

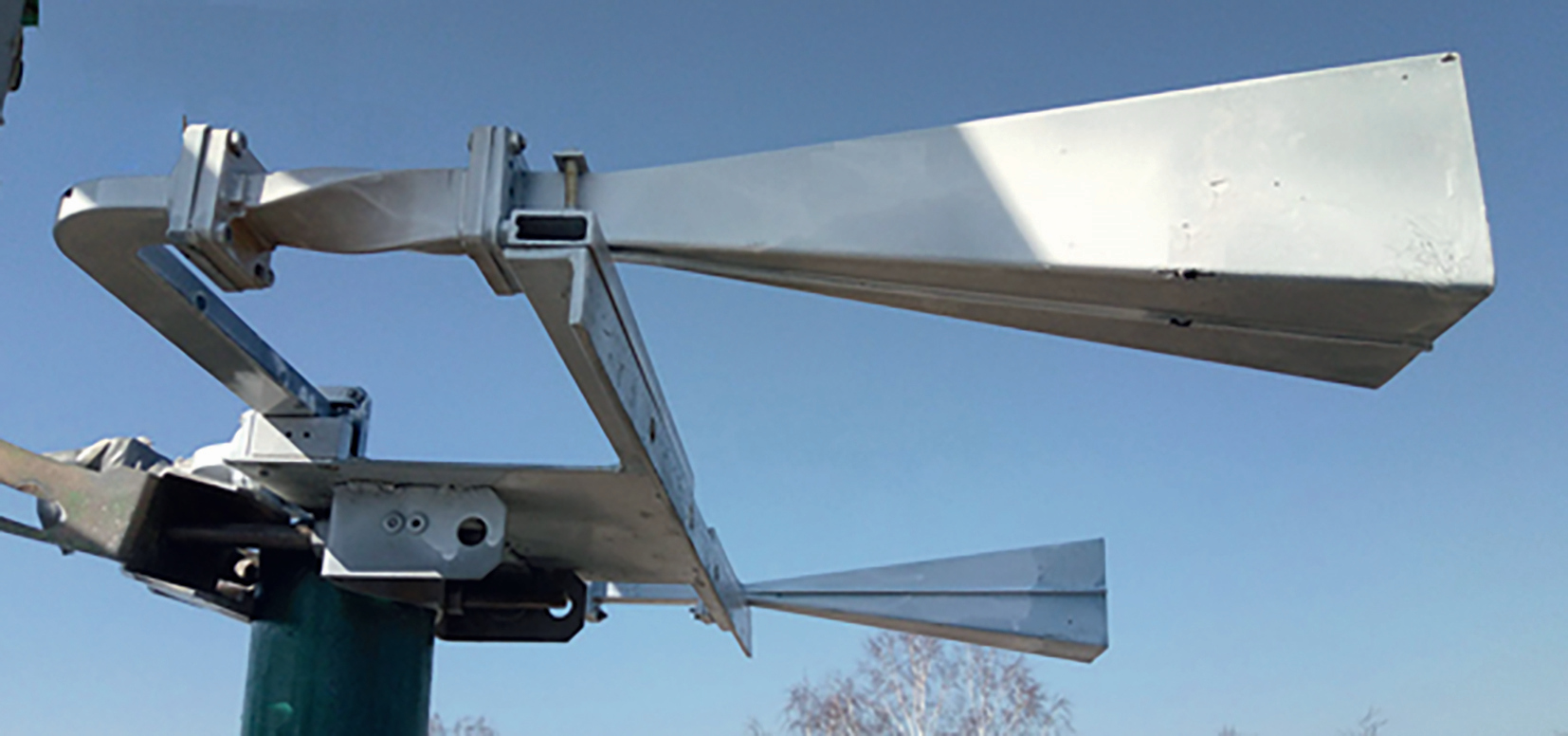

4. Fig. 3. External appearance of transmitting horn antennas.

Download (411KB)
Indexing metadata
5. Fig. 4. External appearance of the receiving device of the experimental setup: a – mirror antenna with LPR, b – two-channel receiving device of orthogonally polarized signals.

Download (274KB)
Indexing metadata

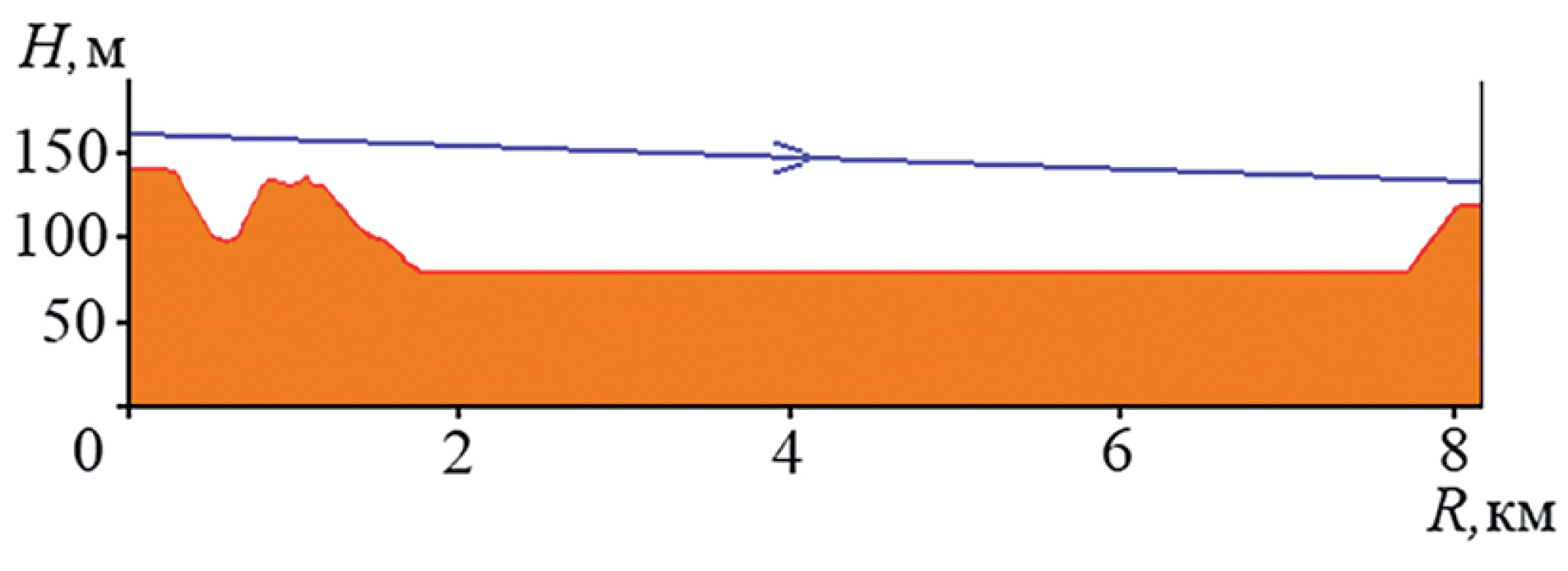

6. Fig. 5. Profile of the radio wave propagation path.

Download (196KB)
Indexing metadata

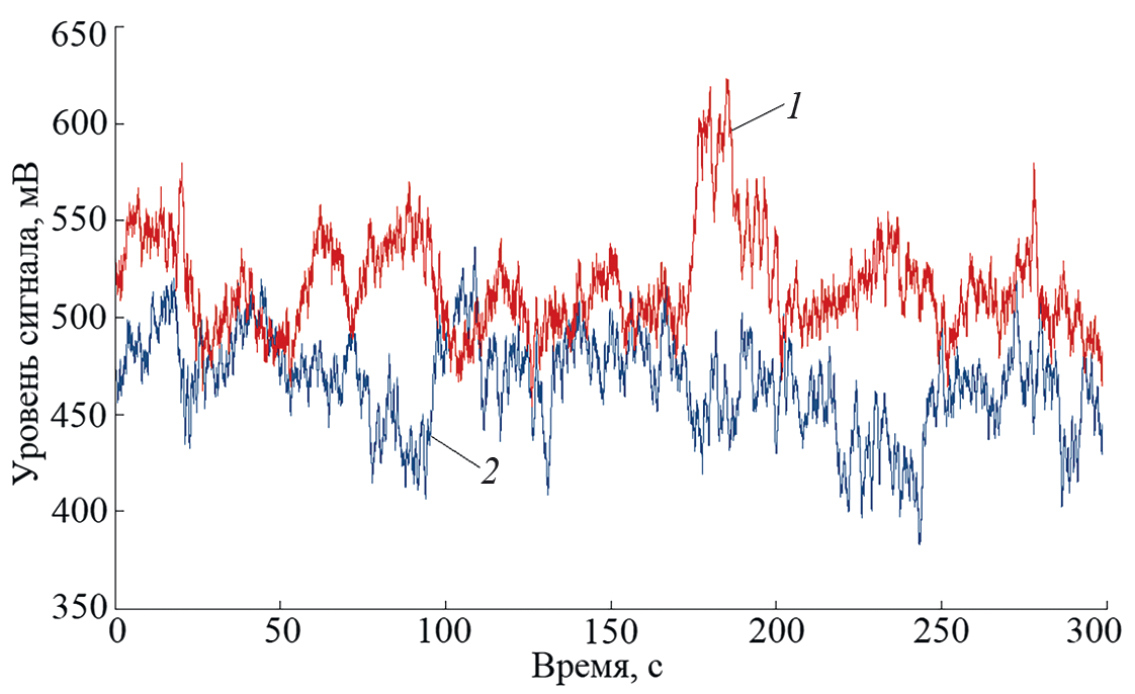

7. Fig. 6. Amplitudes of received signals during a measurement session: 1 – with horizontal polarization, 2 – with vertical polarization.

Download (281KB)
Indexing metadata

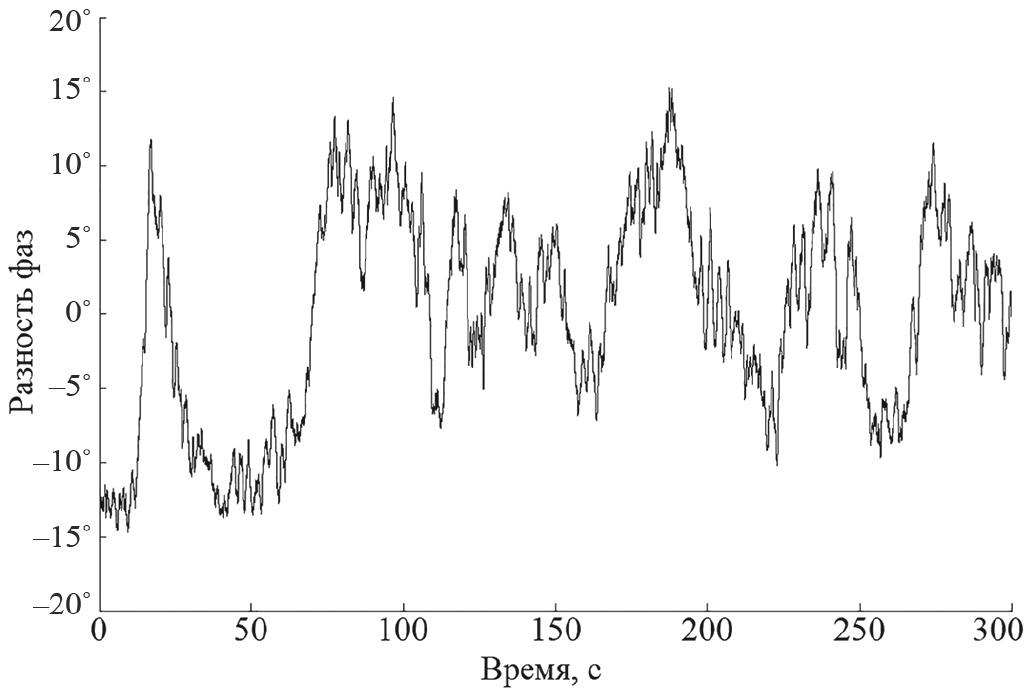

8. Fig. 7. Phase difference between received orthogonally polarized signals during a measurement session.

Download (144KB)
Indexing metadata

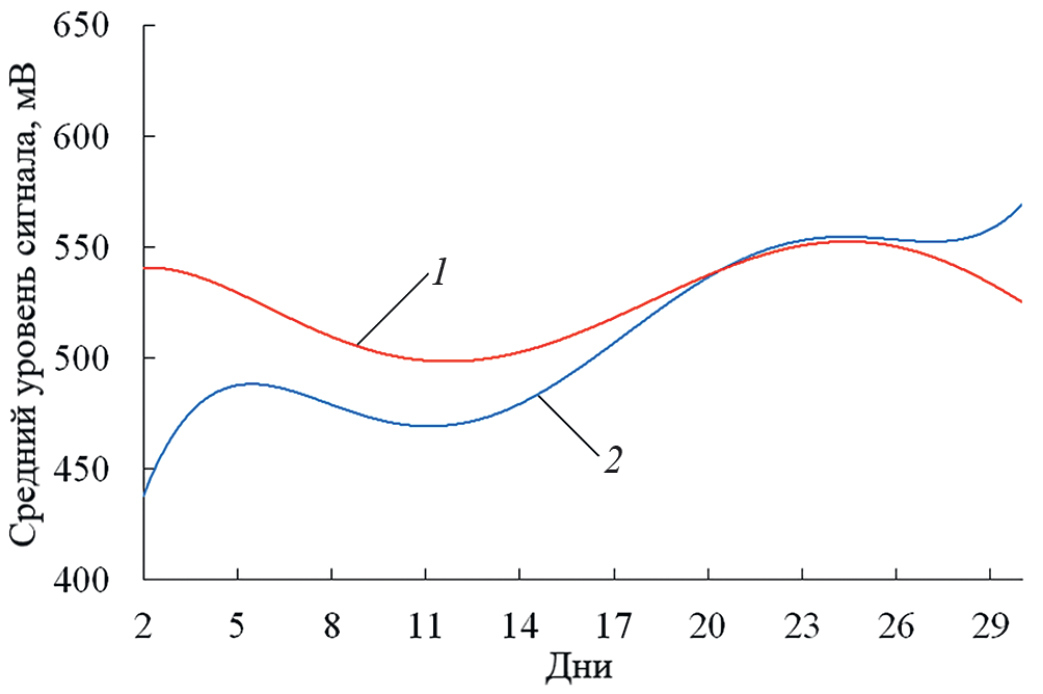

9. Fig. 8. Average level of received signals for the entire measurement period: 1 – with horizontal polarization, 2 – with vertical polarization.

Download (117KB)
Indexing metadata

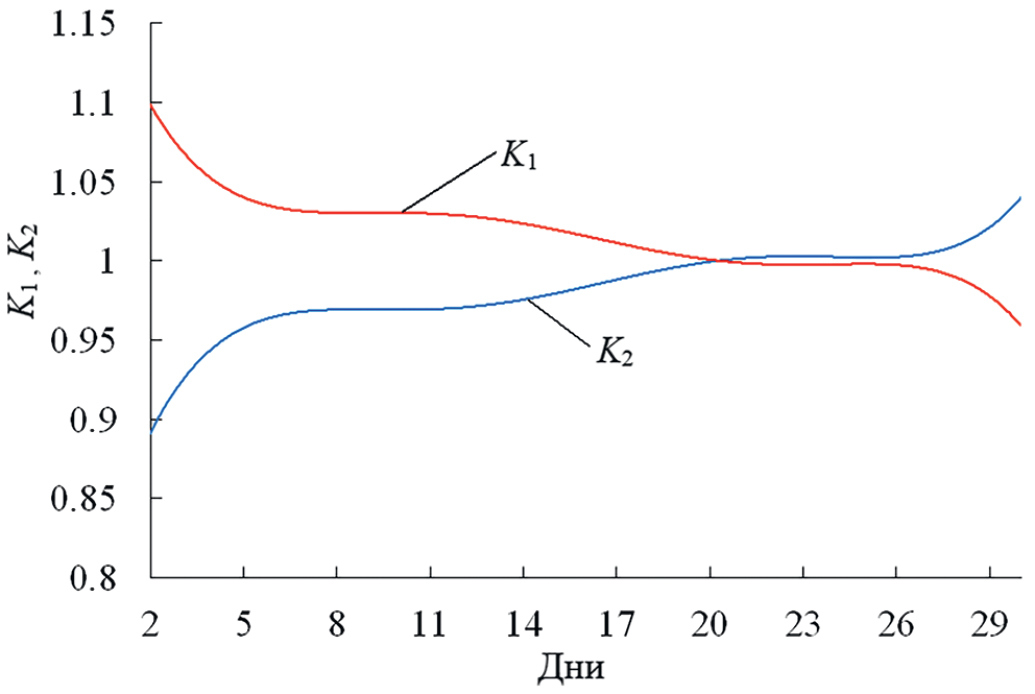

10. Fig. 9. Average values ​​of the transmission coefficients of the two-vibrator model of electromagnetic wave scattering for the entire measurement period.

Download (104KB)
Indexing metadata

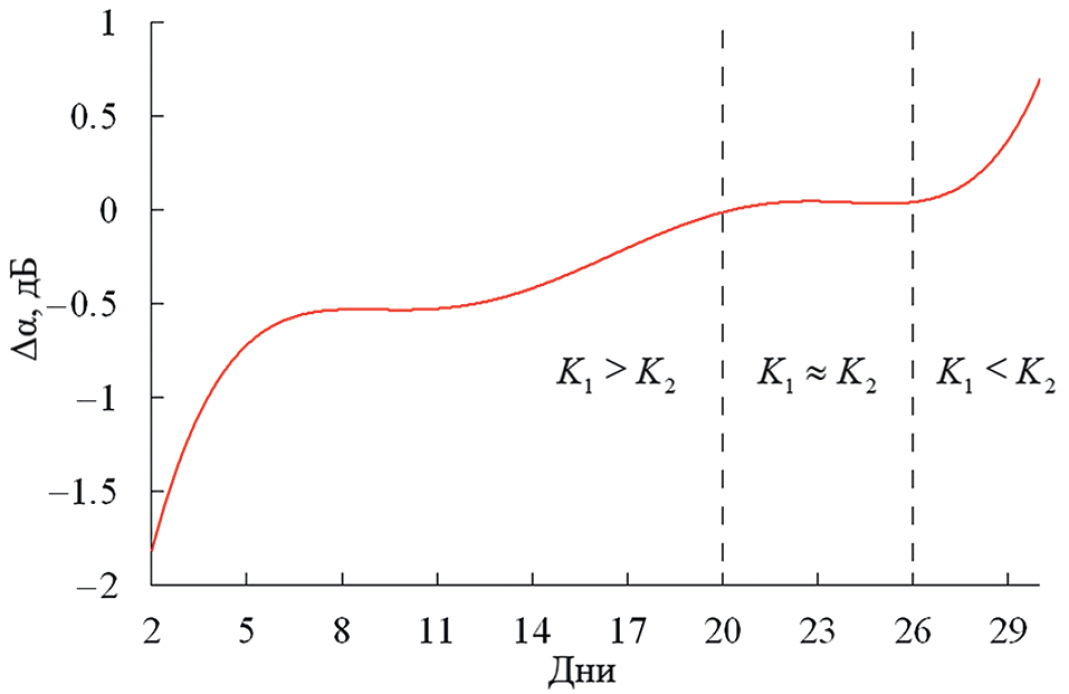

11. Fig. 10. Average values ​​of differential amplitude attenuation Δα for the entire measurement period.

Download (103KB)
Indexing metadata

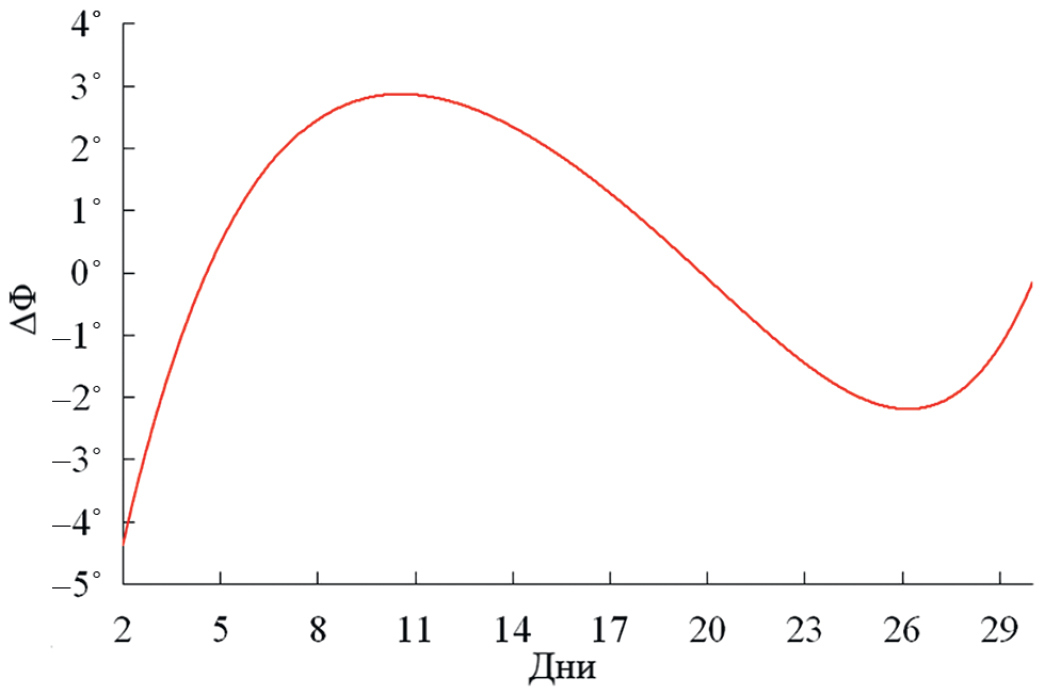

12. Fig. 11. Average values ​​of differential phase shift ΔF for the entire measurement period.

Download (94KB)
Indexing metadata

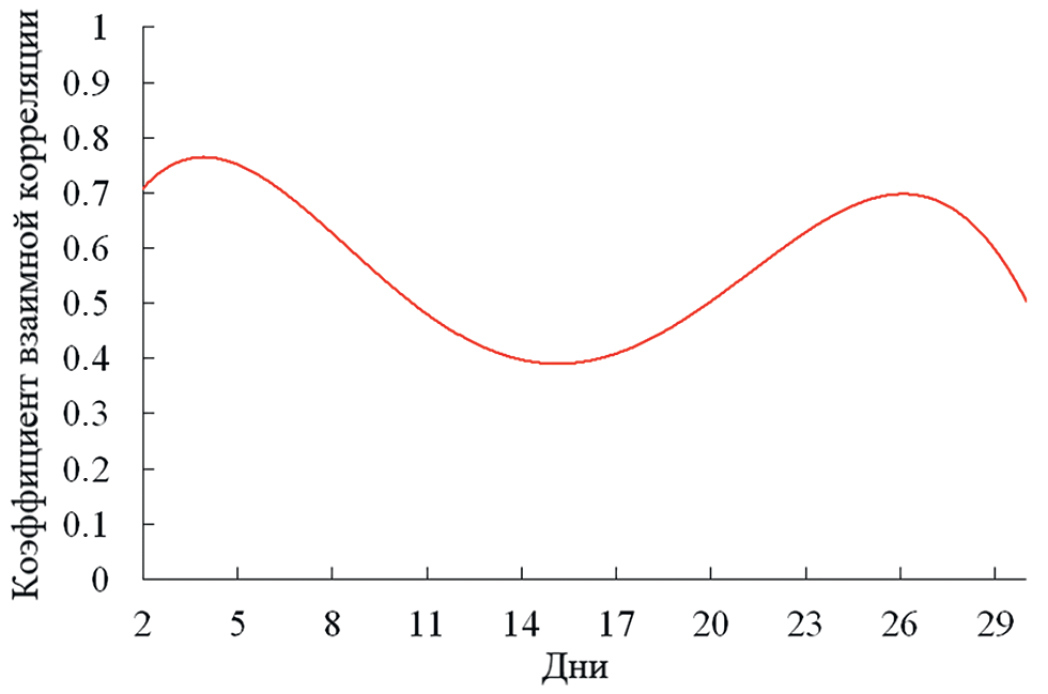

13. Fig. 12. The coefficient of mutual correlation of received orthogonally polarized signals for the entire measurement period.

Download (104KB)
Indexing metadata

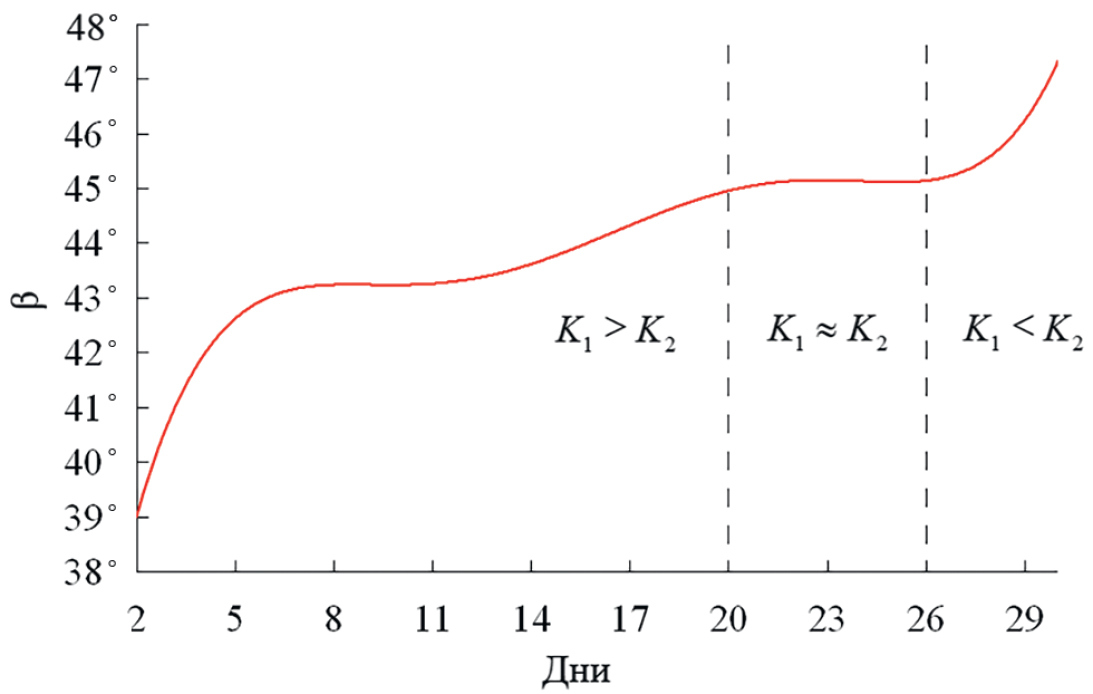

14. Fig. 13. Average values ​​of the orientation angle of the polarization ellipse β for the entire measurement period: K1 > K2 corresponds to values ​​β < 45°, at K1 ≈ K2 ≈ 1 the orientation angle β ≈ 45°, when K1 45°.

Download (105KB)
Indexing metadata

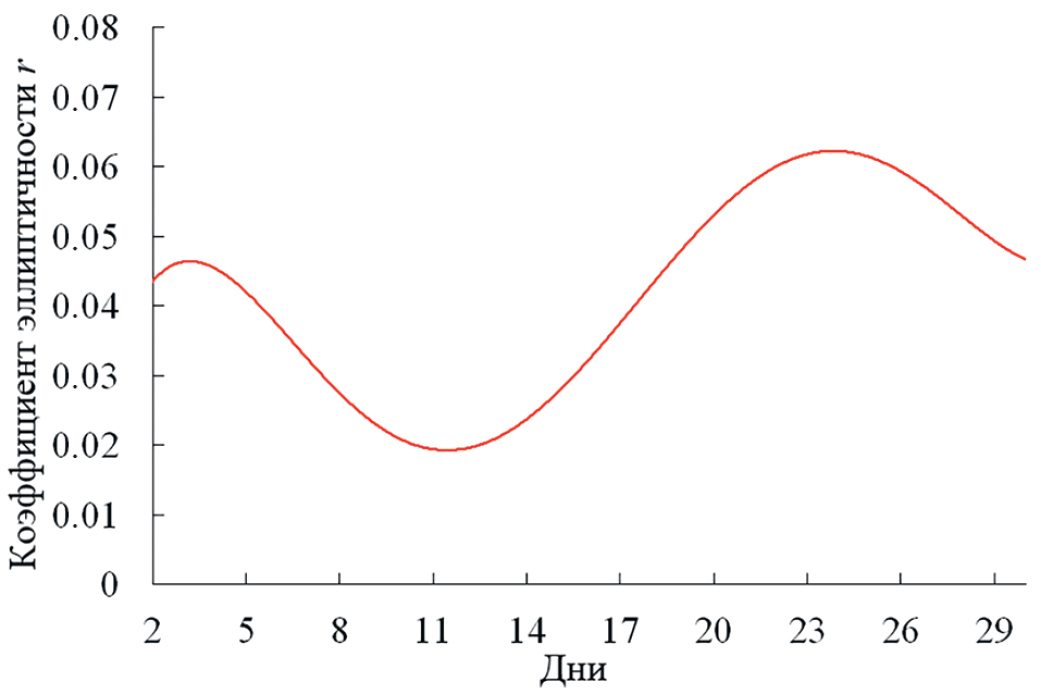

15. Fig. 14. Average values ​​of the ellipticity coefficient r for the entire measurement period.
