Система регистрации сигналов многолучевого радиотелескопа БСА ПРАО АКЦ ФИАН

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Описывается многоканальная система регистрации сигналов, созданная для 128-лучевого радиотелескопа БСА ПРАО АКЦ ФИАН. Сигналы, поступающие от радиотелескопа, представляют собой радиочастотные сигналы в диапазоне частот 0–115 МГц с рабочей полосой телескопа шириной 2.5 МГц, расположенной в диапазоне 109–111.5 МГц. Оцифровка каждого сигнала осуществляется методом прямой оцифровки с частотой 230 МГц с дальнейшей полностью цифровой обработкой сигналов. В обработку входят перенос рабочей полосы в область низких частот, подавление сигнала вне рабочей полосы и разделение полезного сигнала на 512 спектральных каналов с помощью комплексного фурье-процессора. Вся обработка выполняется на основе программируемых логических интегральных схем, расположенных на специально разработанных в ПРАО базовых модулях, устанавливаемых в слоты промышленных компьютеров. Последовательности спектров затем передаются в ОЗУ компьютера в программу регистрации с последующей записью в нужном формате на жесткий диск. Применение совмещенной аппаратной и программной обработки позволило создать компактную, надежную и недорогую систему регистрации. Многоканальная система регистрации сигналов создана специально для радиотелескопа БСА и является уникальной.

Full Text

Restricted Access

About the authors

С. В. Логвиненко

Физический институт им. П.Н. Лебедева Российской академии наук Пущинская радиоастрономическая обсерватория АКЦ ФИАН

Author for correspondence.
Email: lsv@prao.ru
Russian Federation, 142290, Пущино, Московская обл., Радиотелескопная ул., 1А

References

  1. Tyul’bashev S.A., Tyul’bashev V.S., Oreshko V.V., Logvinenko S.V. // Astron. Rep. 2016. V. 60. P. 220. http://doi.org/10.1134/S1063772916020128
  2. Jamin O. RF Receiver Architecture State of the Art // Broadband Direct RF Digitization Receivers. 2014. P. 1. http://doi.org/10.1007/978-3-319-01150-9_1
  3. York J., Little J., Munton D. // Proceedings of the 23rd International Technical Meeting of the Satellite Division of The Institute of Navigation (ION GNSS 2010). Portland. OR. 2010. P. 1905.
  4. Henthorn S., O’Farrell T., Anbiyaei M.R., Ford K.L. // IEEE Transactions on Wireless Communications. 2023. V. 22. № 1. P. 550. http://doi.org/10.1109/TWC.2022.3196279
  5. IEEE Standard for Floating-Point Arithmetic. IEEE Std 754-2008. P.1. http://doi.org/10.1109/IEEESTD.2008.4610935
  6. Tyul’bashev S.A., Kitaeva M.A., Logvinenko S.V., Tyul’basheva G.E. // Astron. Rep. 2021. V. 65. P. 1246. http://doi.org/10.1134/S1063772921120088

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

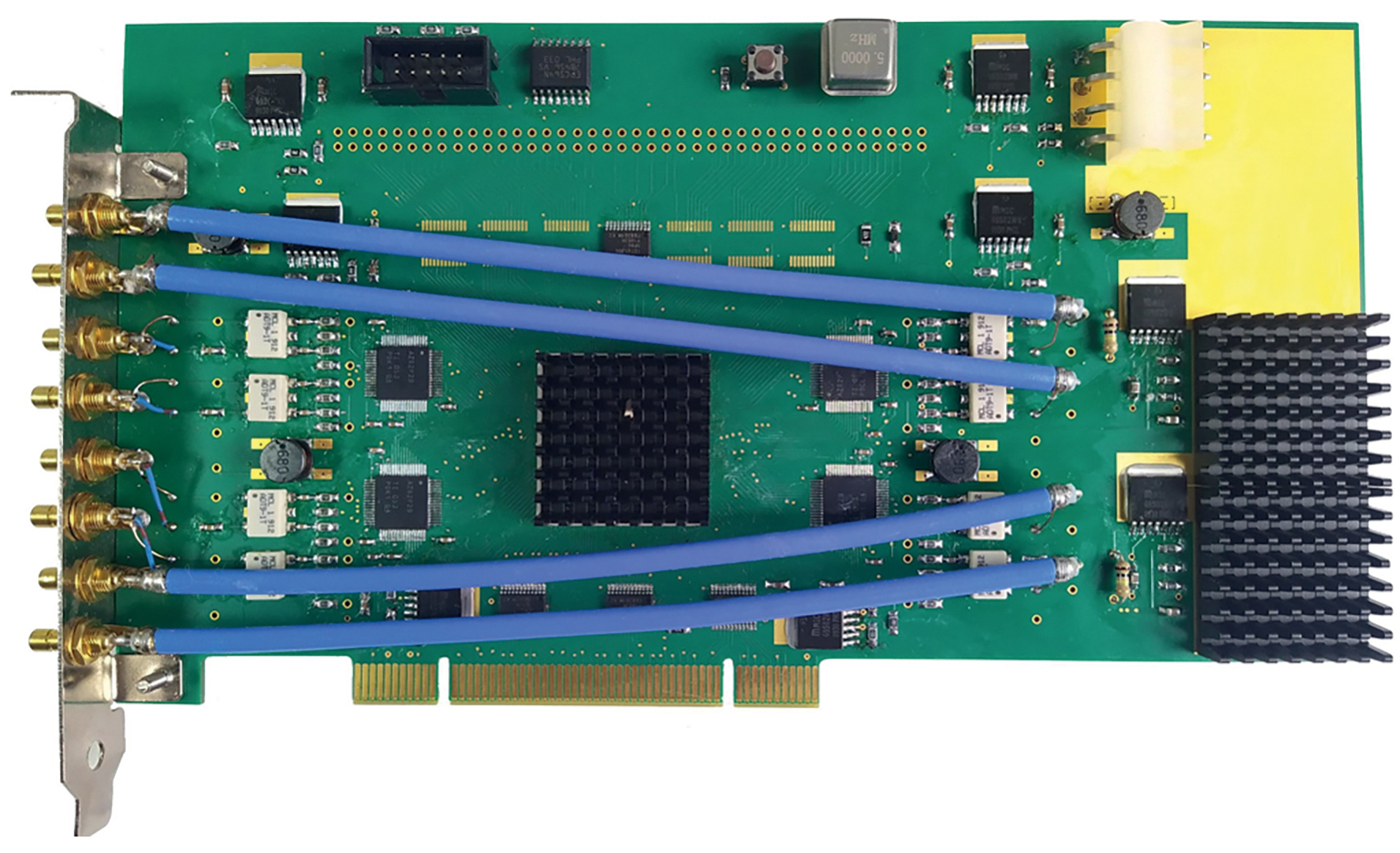

2. Fig. 1. Photo of the basic logger module.

Download (752KB)
Indexing metadata

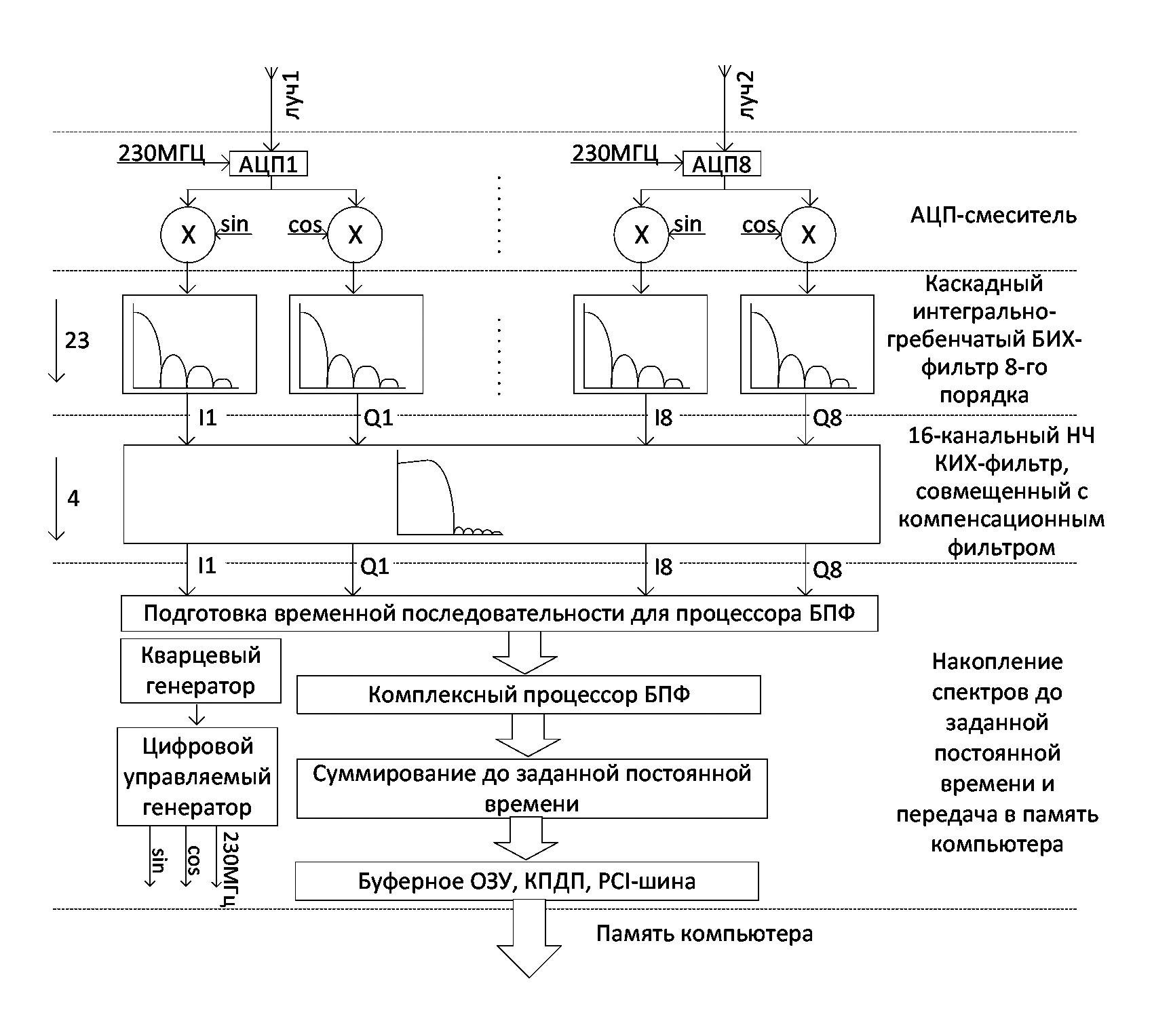

3. Fig. 2. Block diagram of the stages of signal processing of the radio telescope beams.

Download (408KB)
Indexing metadata
