Восстановление профиля электронной температуры плазмы по данным диагностики электронного циклотронного излучения и относительная калибровка ее частотных каналов в режиме омического нагрева плазмы в стеллараторе Л-2М

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

Предложена методика восстановления профиля электронной температуры в условиях, когда интегральный коэффициент поглощения электронного циклотронного (ЭЦ) излучения меньше единицы. Проведено численное моделирование плазмы в режиме омического нагрева для стелларатора Л-2М. Показано, что профиль радиационной температуры, построенный по данным диагностики ЭЦ-излучения в режиме омического нагрева, требует значительной коррекции. Ширина профиля оказывается меньше, чем ширина истинного профиля температуры, а центральная температура плазмы занижена примерно на 30%. Предложен новый метод относительной калибровки каналов диагностики ЭЦ-излучения в режиме омического нагрева. Полученные калибровочные коэффициенты могут быть использованы при проведении измерений температуры плазмы в режиме электронного циклотронного резонансного нагрева.

全文:

受限制的访问

作者简介

А. Мещеряков

Институт общей физики им. А. М. Прохорова Российской академии наук

编辑信件的主要联系方式.
Email: meshch@fpl.gpi.ru
俄罗斯联邦, 119991, Москва, ул. Вавилова, 38

И. Гришина

Институт общей физики им. А. М. Прохорова Российской академии наук

Email: meshch@fpl.gpi.ru
俄罗斯联邦, 119991, Москва, ул. Вавилова, 38

参考

  1. Nagayama Y., Inagaki S., Sasao H., de Vries P., Ito Y., Kawahata K., Narihara K., Yamada I // Fusion Eng. Des. 2001. V. 53. P. 201. https://doi.org/10.1016/S0920-3796(00)00539-1
  2. Pandya H.K.B., Kumar R., Danani S., Shrishail P., Thomas S., Kumar V., Taylor G., Khodak A., Rowan W.L., Houshmandyar S., Udintsev V.S, Casal N., Walsh M.J. // J. Phys.: Conf. 2017. V. 823. P. 012033. https://doi.org/10.1088/1742-6596/823/1/012033
  3. Zhao H., Zhou T., Liu Y., Ti A., Ling B., Austin M.E., Houshmandyar S., Huang H., Rowan W.L., Hu L. // Rev. Sci. Instrum. 2018. V. 89. P. 10H111. https://doi.org/10.1063/1.5035452
  4. Jeong S.H., Lee K.D., Kogi Y., Kawahata K., Nagayama Y., Mase A., Kwon M. // Rev. Sci. Instrum. 2010. V. 81. P. 10D922. https://doi.org/10.1063/1.3491224
  5. Акулина Д.К., Смолякова О.Б., Суворов Е.В., Федоренко С.И., Федянин О.И. // Физика плазмы. 1988. Т. 14. С. 649.
  6. Bornatici M., Cano R., de Barbieri O., Engelman F. // Nucl. Fusion. 1983. V. 23. P. 1153. https://doi.org/10.1088/0029-5515/23/9/005
  7. Сахаров А.С., Акулина Д.К., Гладков Г.А., Терещенко М.А. // Физика плазмы. 2006. Т. 32. С. 794.
  8. Abrakov V.V., Akulina D.K., Andryukhina E.D., Batanov G.M., Berezhetskij M.S., Danilkin I.S., Don- skaya N.P., Fedyanin O.I., Gladkov G.A., Grebenshchikov S.E., Harris J.H., Kharchev N.K., Kholnov Yu.V., Kolik L.V., Kovrizhnykh L.M., Larionova N.F., Letunov A.A., Likin K.M., Lyon J.F., Meshcheryakov A.I., Nechaev Yu.I., Petrov A.E., Sarksyan K.A., Sbitnikova I.S. // Nucl. Fusion. 1997. V. 37. P. 233. https://doi.org/10.1088/0029-5515/37/2/I08
  9. Гладков Г.А. Дисс. … канд. физ.-мат. наук. М.: Институт общей физики им. А. М. Прохорова РАН, 2006.
  10. Акулина Д.К., Гладков Г.А., Гребенщиков С.Е., Федянин О.И., Щепетов С.В. // Физика плазмы. 2006. Т. 32. С. 502.
  11. Мещеряков А.И., Акулина Д.К., Батанов Г.М., Бережецкий М.С., Воронов Г.С., Гладков Г.А., Гребенщиков С.Е., Гринчук В.А., Гришина И.А., Колик Л.В., Ларионова Н.Ф., Летунов А.А., Логвиненко В.П., Петров А.Е., Пшеничников А.А., Рябенко Г.А., Сарксян К.А., Скворцова Н.Н., Федянин О.И., Харчев Н.К., Хольнов Ю.В., Шарапов В.М. // Физика плазмы. 2005. Т. 31. С. 496.

补充文件

附件文件
动作
1. JATS XML
下载
2. Fig. 1. Calculated values of the integral absorption coefficient from the weak (black diamonds) and strong (red triangles) magnetic fields in the ohmic heating mode.

下载 (240KB)
索引源数据

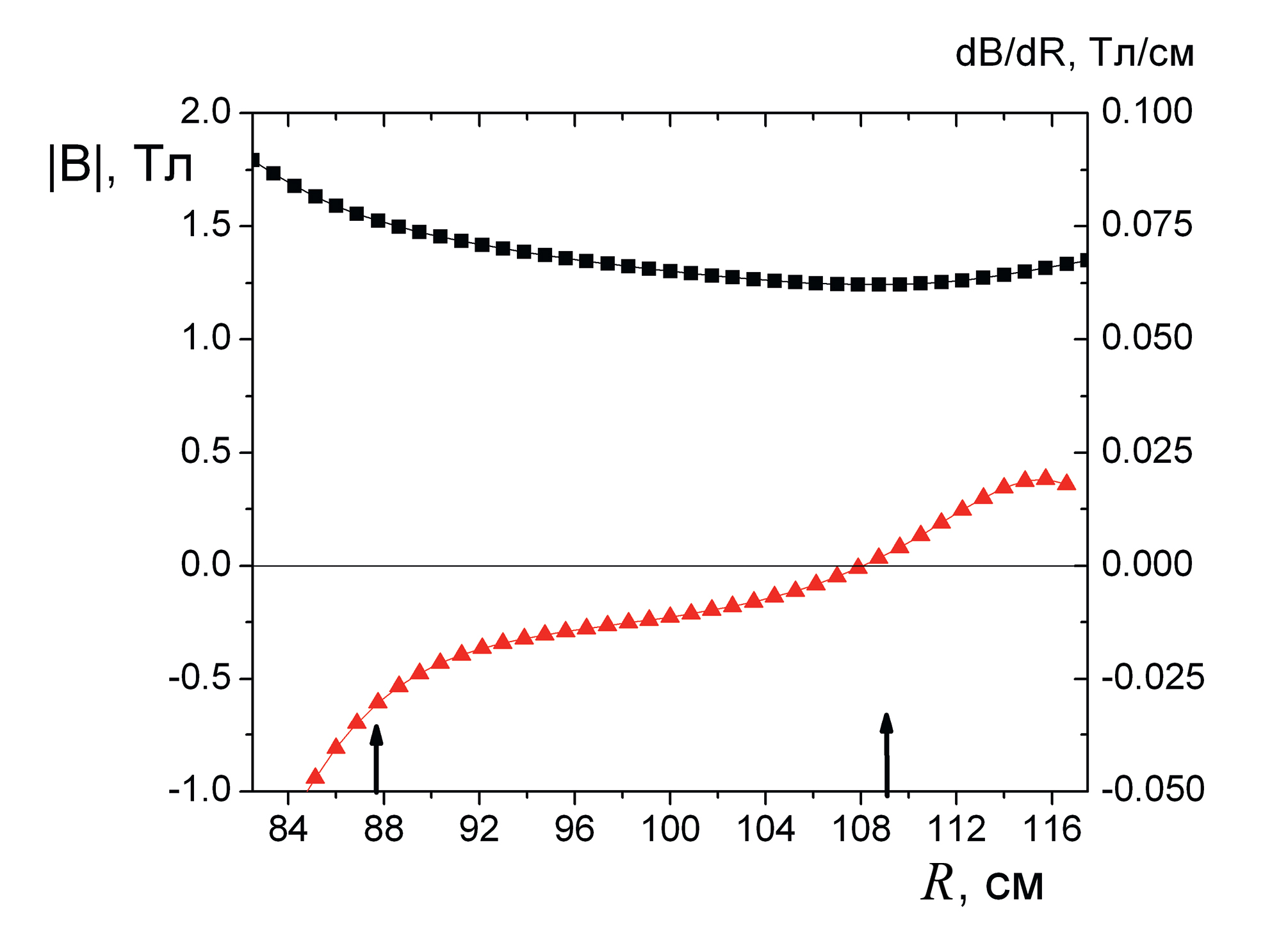

3. Fig. 2. The magnetic field modulus (black squares) and its gradient (red triangles) depending on the large installation radius. The arrows show the boundaries of the plasma cord.

下载 (292KB)
索引源数据

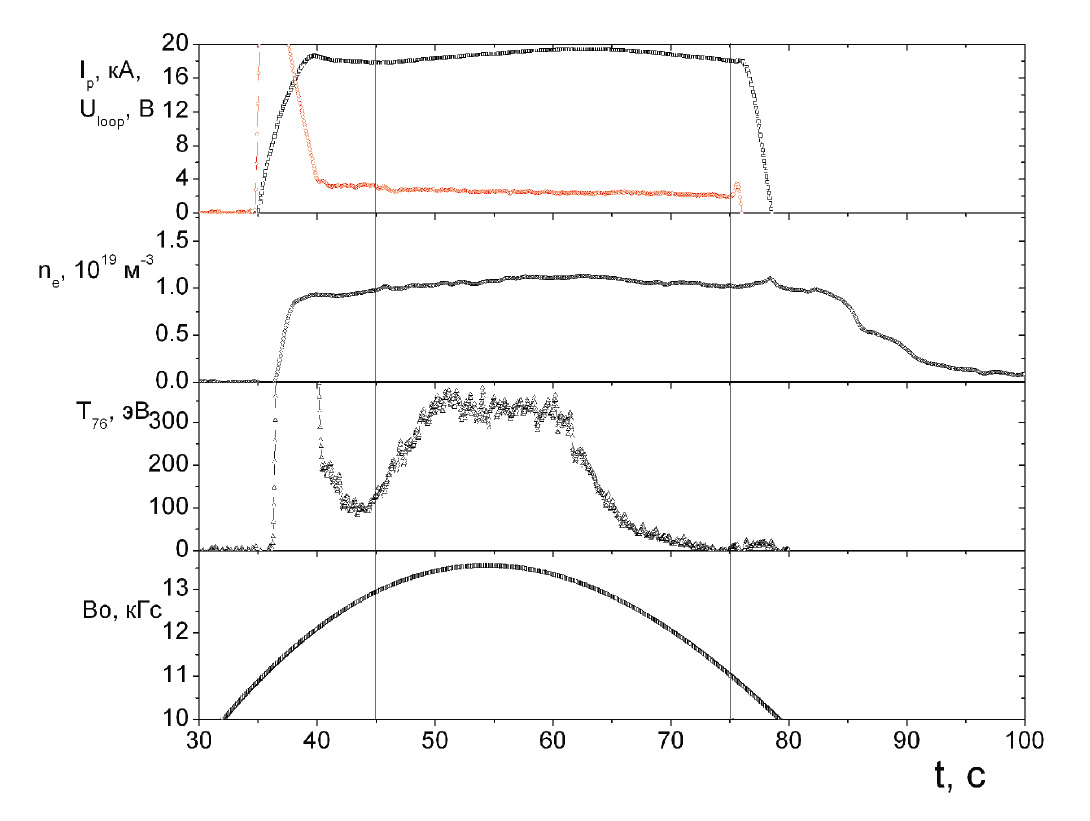

4. Fig. 3. The temporal evolution of plasma parameters in a typical ohmic discharge after boronization of the walls of the vacuum chamber. From top to bottom: Ip – plasma current, Uloop – bypass voltage (red curve), ne – electron density, T76 – EC radiation diagnostic signal at a frequency of 76.5 GHz.

下载 (111KB)
索引源数据

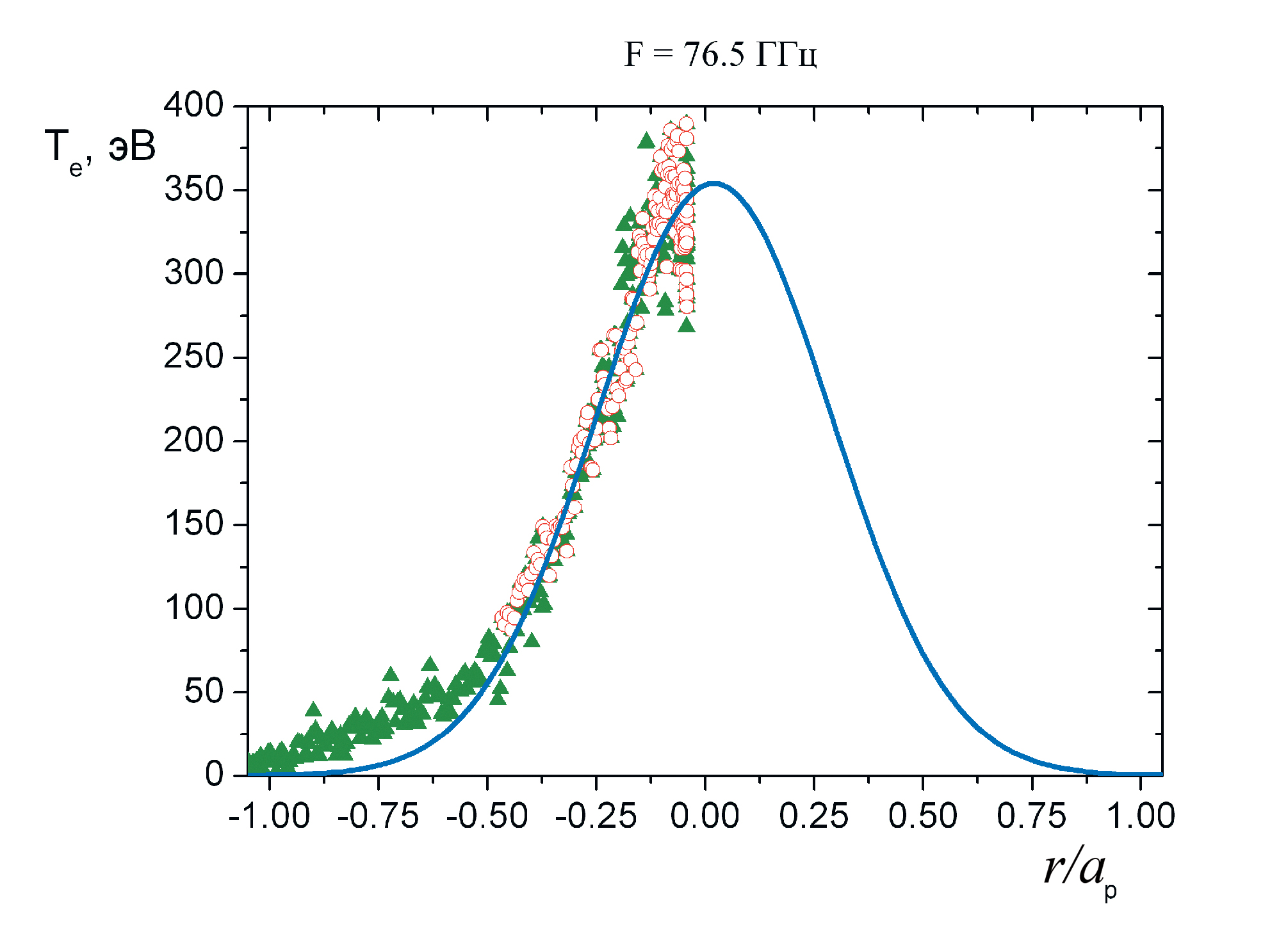

5. Fig. 4. Radiation temperature profile at a frequency of 76.5 GHz in pulse No. 64118 in ohmic heating mode. The hollow red circles correspond to the first half of the pulse (45-55 ms) when the magnetic field increases, and the green triangles correspond to the second half of the pulse (55-75 ms) when the magnetic field decreases. The solid blue line shows the radiation temperature profile obtained as a result of the simulation.

下载 (433KB)
索引源数据

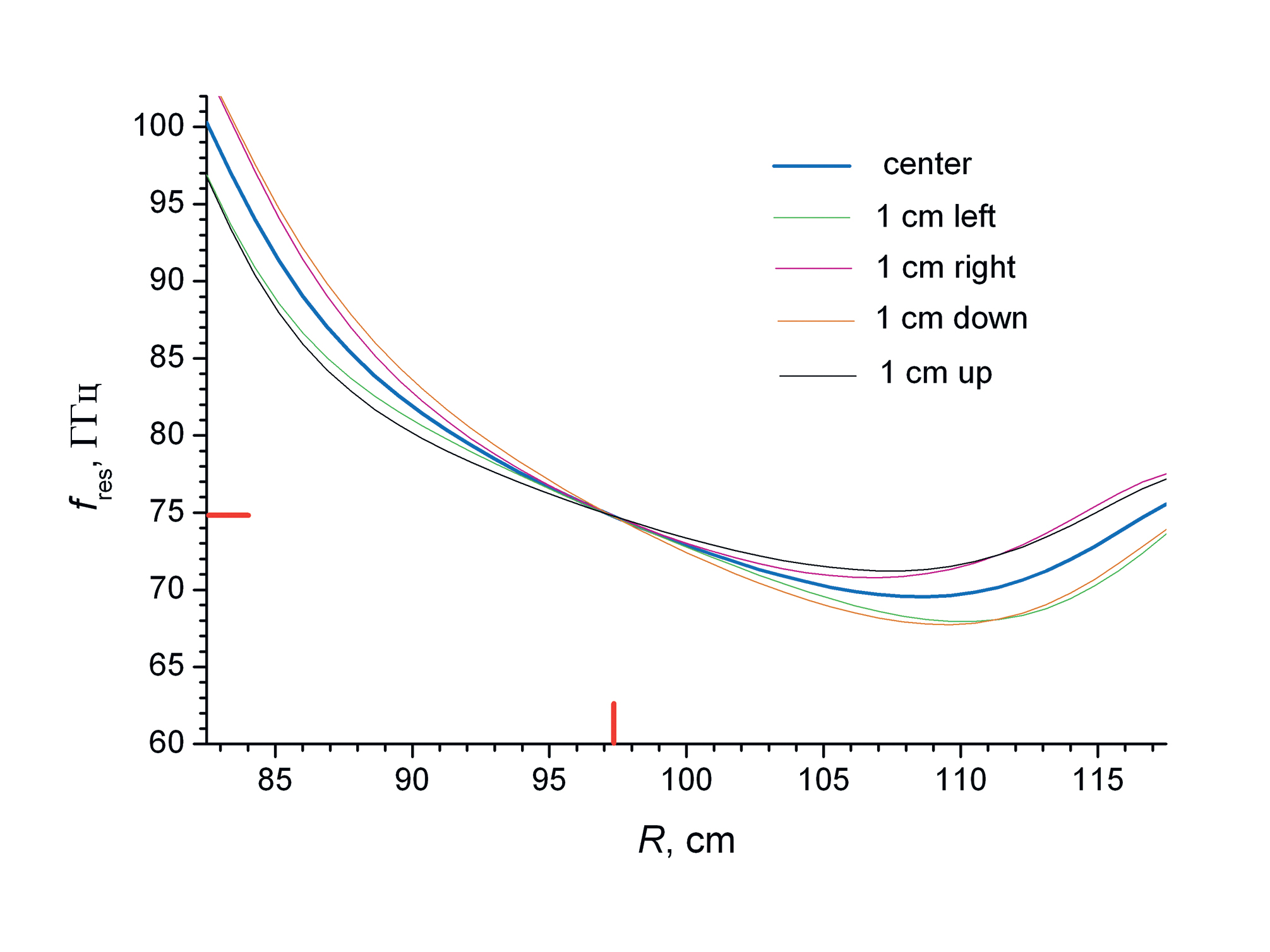

6. Fig. 5. Dependences of the magnetic field modulus (in units of resonant frequency) on the large installation radius for five points in the cross section of the received EC radiation: in the center of the section and at four points shifted from the center up, down, right and left.

下载 (342KB)
索引源数据

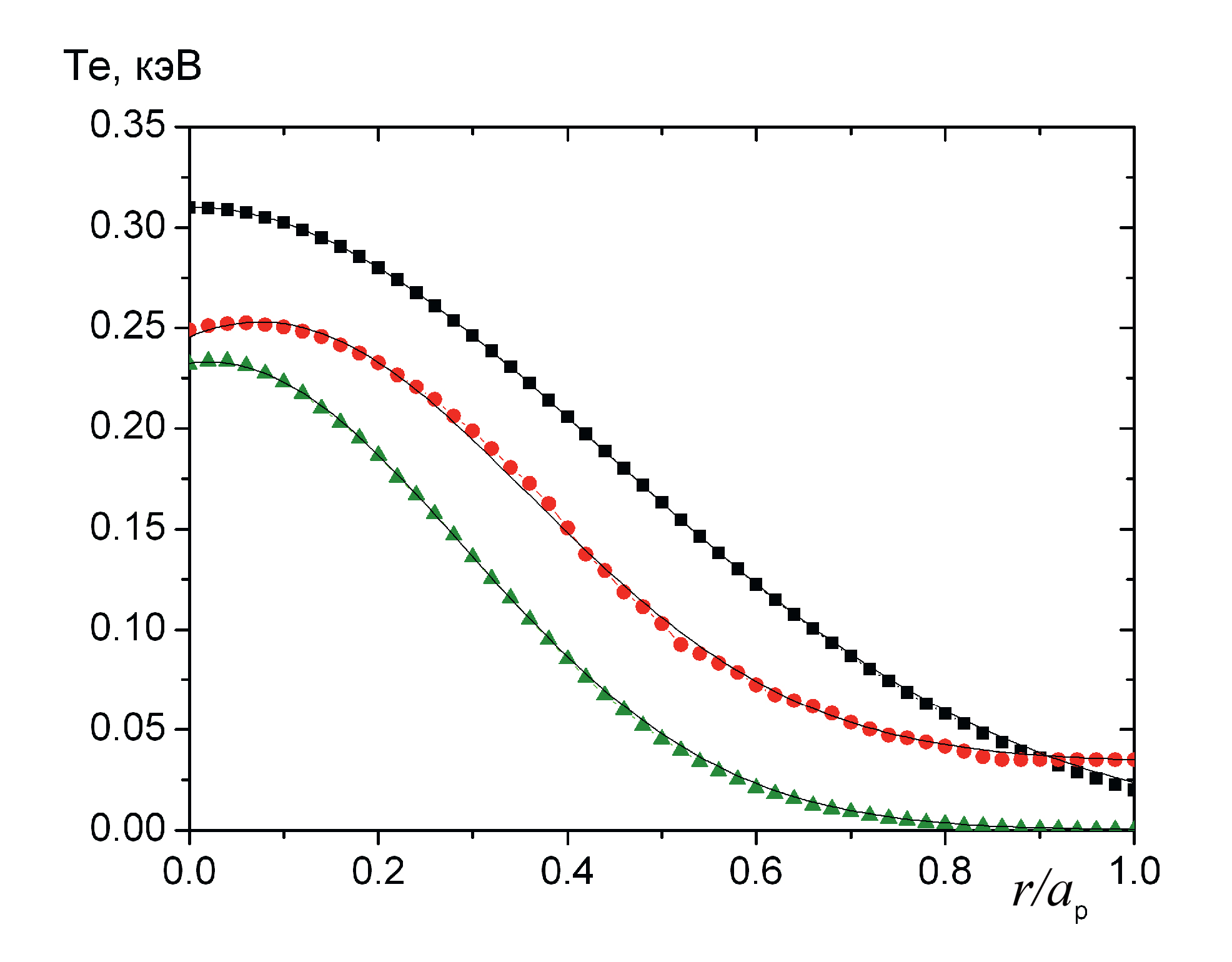

7. Fig. 6. The electronic temperature profile obtained as a result of modeling (black squares) and calculated profiles of the radiation temperature of EC radiation received from strong (green triangles) and weak (red circles) magnetic fields.

下载 (357KB)
索引源数据

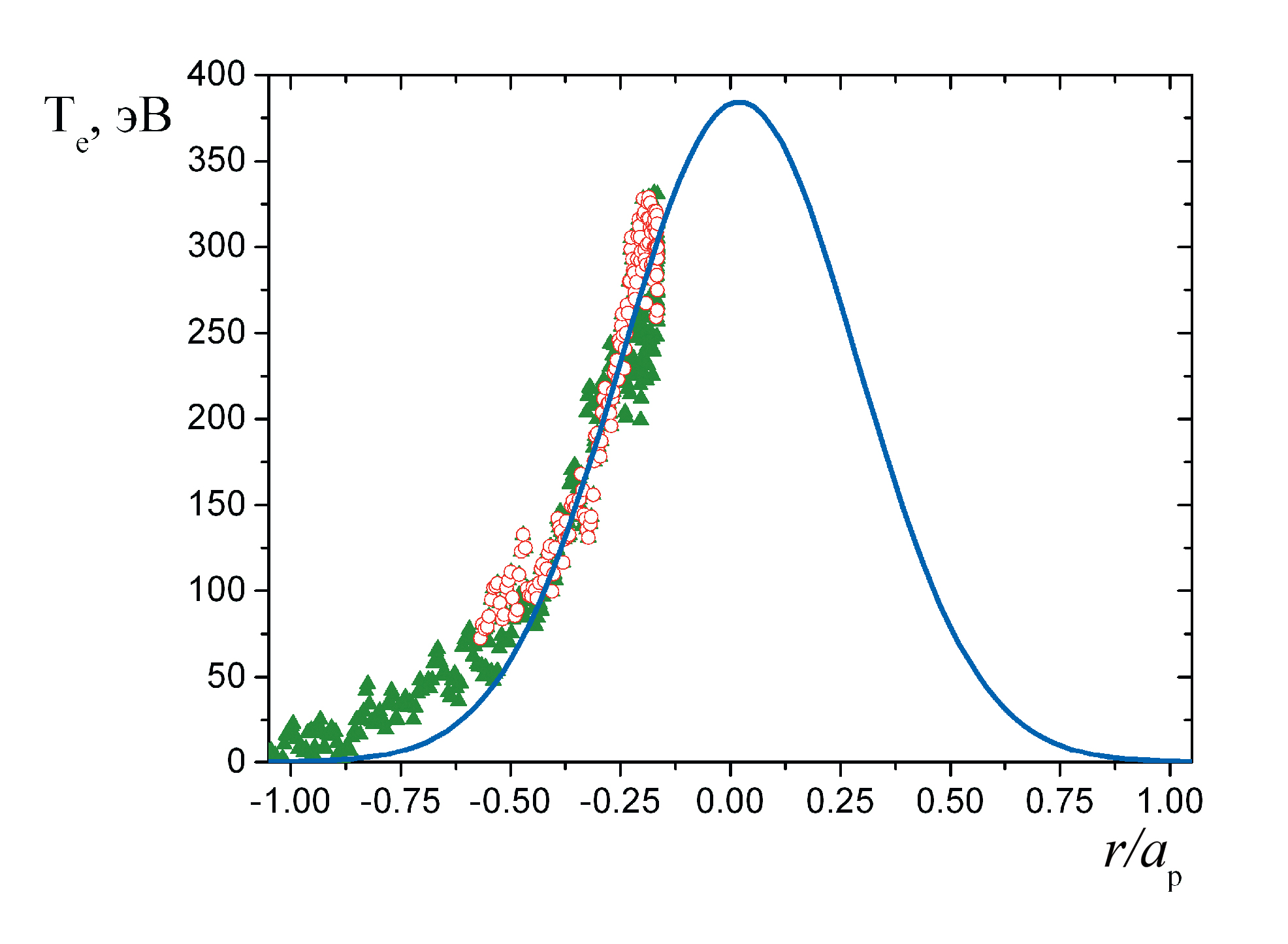

8. Fig. 7. Radiation temperature profile at a frequency of 78 GHz in pulse No. 64118 in ohmic heating mode. The hollow red circles correspond to the first half of the pulse (45-55 ms) when the magnetic field increases, and the green triangles correspond to the second half of the pulse (55-75 ms) when the magnetic field decreases. The solid blue line shows the radiation temperature profile obtained as a result of the simulation.

下载 (401KB)
索引源数据
