Сцинтилляционный времяпролетный годоскоп

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

Представлены результаты исследований характеристик модуля сцинтилляционного времяпролетного годоскопа длиной 50 см. Определено, что координатное разрешение и эффективность регистрации модуля зависят от напряжений на делителях напряжений фотоэлектронных умножителей и расстояния от точки прохождения частицы до фотоэлектронных умножителей. Тестирования модуля с помощью пучка вторичных электронов ускорителя “Пахра” Физического института им. П.Н. Лебедева РАН с энергией 20 МэВ и с помощью радиоактивного источника 90Sr+90Y показали, что минимальные значения координатного разрешения составили σx ≈ 0.1 см и σx ≈ 1.30 см соответственно, а эффективность регистрации достигает величины ε ≈ 53%.

Толық мәтін

Рұқсат жабық

Авторлар туралы

В. Алексеев

Физический институт им. П.Н. Лебедева Российской академии наук

Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

В. Басков

Физический институт им. П.Н. Лебедева Российской академии наук

Хат алмасуға жауапты Автор.
Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

Е. Варфоломеева

Физический институт им. П.Н. Лебедева Российской академии наук

Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

В. Дронов

Физический институт им. П.Н. Лебедева Российской академии наук

Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

А. Львов

Физический институт им. П.Н. Лебедева Российской академии наук

Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

А. Кольцов

Физический институт им. П.Н. Лебедева Российской академии наук

Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

Ю. Кречетов

Объединенный институт ядерных исследований

Email: baskov@x4u.lebedev.ru
Ресей, 141980, Дубна, Московская обл., ул. Жолио-Кюри, 6

В. Полянский

Физический институт им. П.Н. Лебедева Российской академии наук

Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

С. Сидорин

Физический институт им. П.Н. Лебедева Российской академии наук

Email: baskov@x4u.lebedev.ru
Ресей, 119991, Москва, Ленинский пр., 53

Әдебиет тізімі

  1. Алексеев В.И., Басков В.А., Дронов В.А., Львов А.И., Кольцов А.В., Кречетов Ю.Ф., Полянский В.В., Сидорин С.С. // ПТЭ. 2021. № 1. С. 40. https://doi.org/10.31857/S003281622101002X
  2. Медведев М.Н. Сцинтилляционные детекторы, Москва: Атомиздат, 1977.
  3. Алексеев В.И., Архангельский А.И., Басков В.А., Батищев А.Г., Власик К.Ф., Гальпер А.М., Дронов В.А., Львов А.И., Кольцов А.В., Полянский В.В., Сидорин С.С., Утешев З.М. // ПТЭ. 2023. № 6. С. 59.
  4. Алексеев В.И., Басков В.А., Дронов В.А., Львов А.И., Кольцов А.В., Кречетов Ю.Ф., Полянский В.В. // ПТЭ. 2020. № 5. С. 1. https://doi.org/10.31857/S0032816220050079

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
Жүктеу
2. Fig. 1. Scheme of the experimental setup for searching for heavy lepton at the FIAN Pakhra accelerator: T – copper target; S1 – S3 – scintillation counters; G1 and G2 – scintillation hodoscopes; M – permanent magnet; CC1 and CC2 – scintillation spectrometers.

Жүктеу (62KB)
Метадеректер

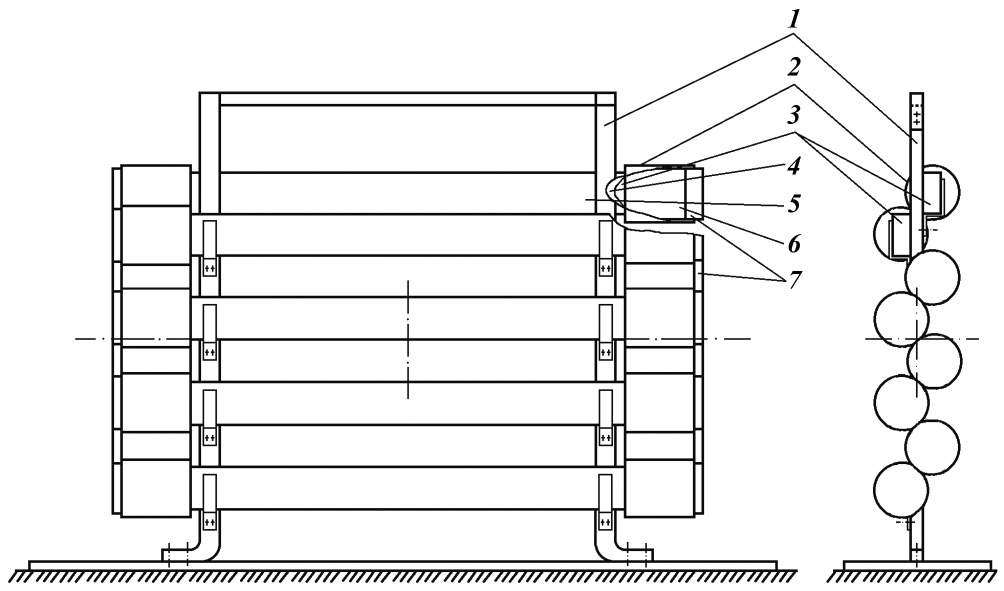

3. Fig. 2. Scheme of the SVPG: 1 – duralumin frame, 2 – photomultiplier tube light-protective casing, 3 – scintillation rod, 4 – metallized mylar, 5 – black paper, 6 – photomultiplier tube-85, 7 – photomultiplier tube voltage divider.

Жүктеу (94KB)
Метадеректер

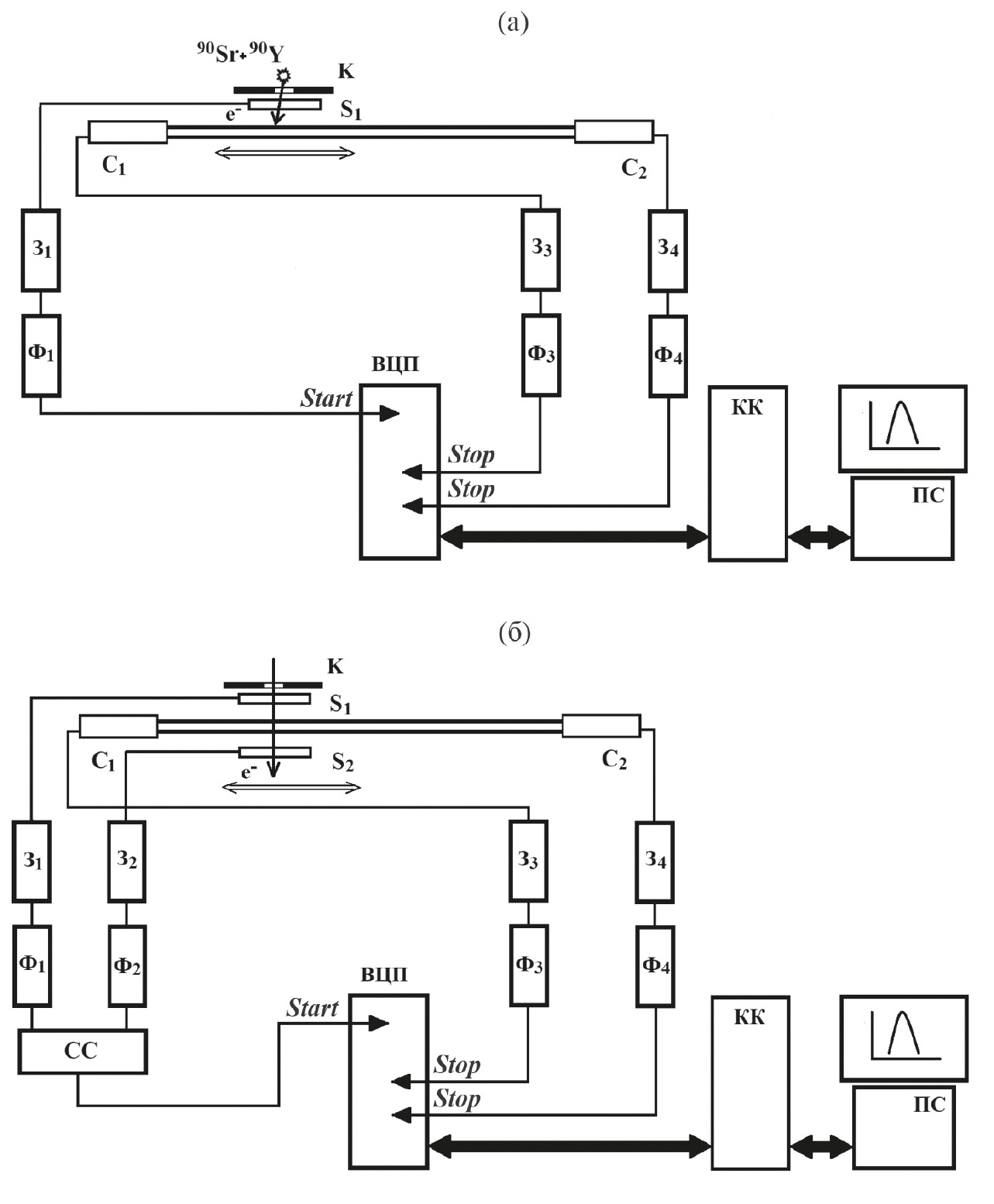

4. Fig. 3. Calibration schemes of the SVPG: a – calibration using a radioactive source; b – calibration using a secondary electron beam. S1 and S2 – trigger scintillation counters; K – lead collimator; C1, C2 – SVPG channels; З1–З4 – time delay blocks; Ф1–Ф4 – blocks of shapers with a tracking threshold; СС – coincidence circuit; TDC – time-to-digital converter; Start – start signal of the TDC block; Stop – time signals from channels C1 and C2 of the SVPG; KK – crate controller of the CAMAC system; PS – personal computer.

Жүктеу (163KB)
Метадеректер

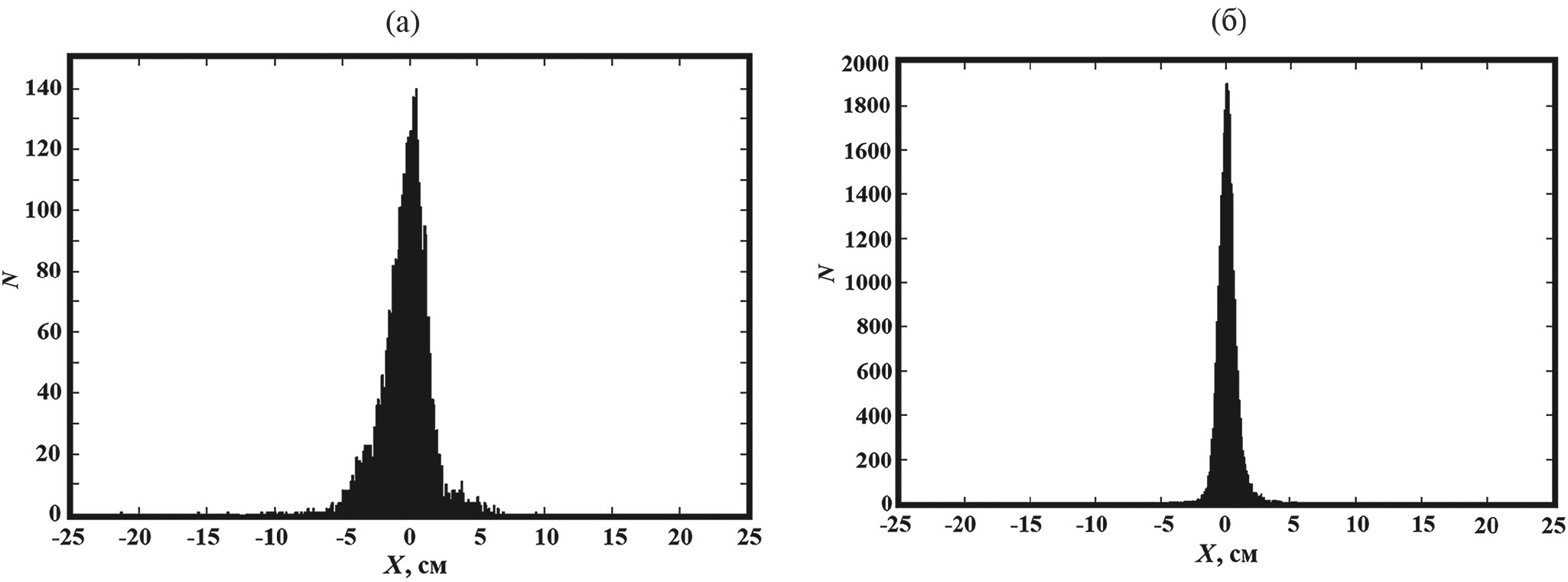

5. Fig. 4. Distribution of coordinates obtained using the SVPG module, with the radioactive source (a) and counters S1 and S2 positioned at the center of the module (x = 0) in the case of electrons with an energy of 20 MeV passing through the SVPG (b).

Жүктеу (111KB)
Метадеректер
6. Fig. 5. Dependences of the coordinate resolution of the SVPG module on the voltages on the voltage dividers of the photomultiplier tube (1 – left, 2 – right) with the position of the radioactive source at the center of the module (x = 0).

Жүктеу (94KB)
Метадеректер

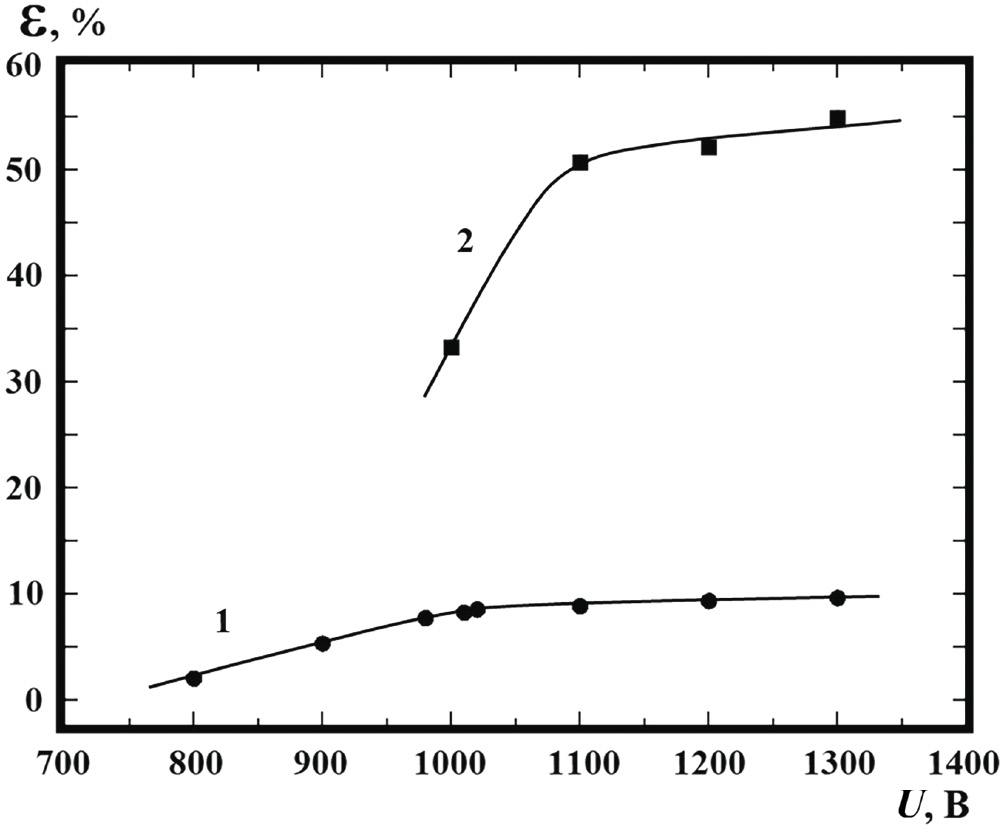

7. Fig. 6. Dependence of the electron registration efficiency of the SVPG module on the voltages on the photomultiplier voltage dividers at U = Ul = Ur (x = 0) (electrons from a radioactive source (1); electron beam with an energy of 20 MeV (2)).

Жүктеу (71KB)
Метадеректер

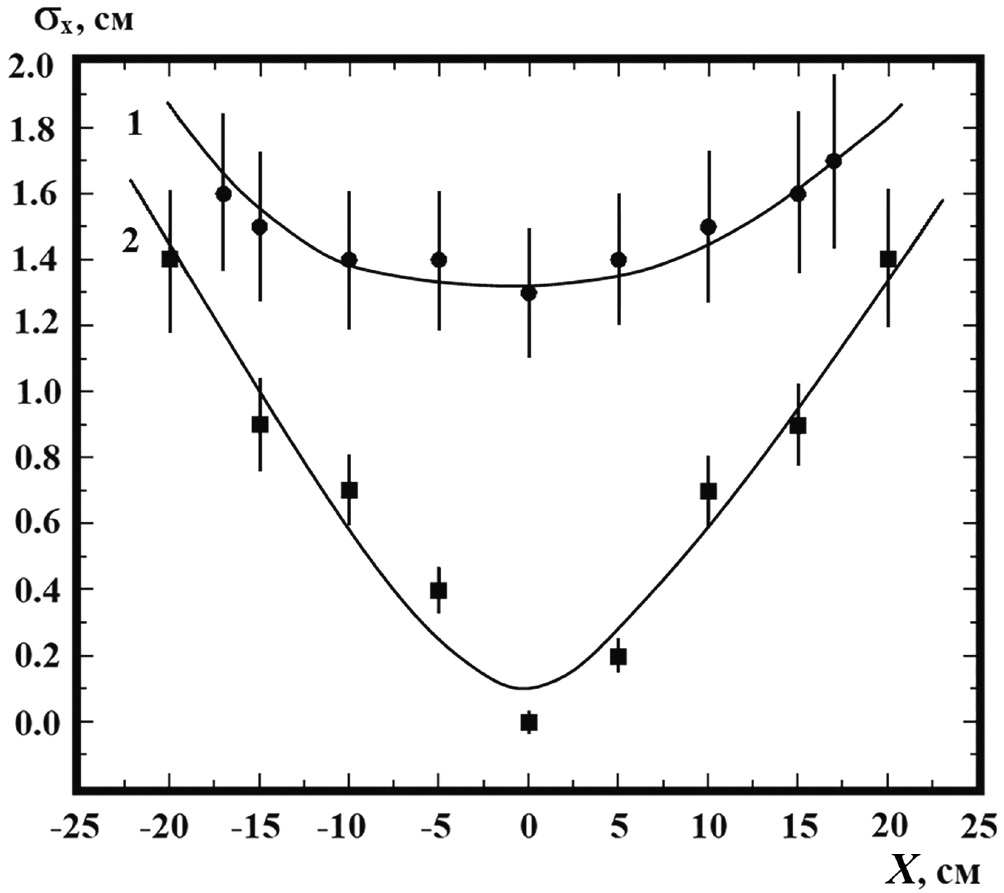

8. Fig. 7. Dependence of the coordinate resolution of the SVPG module on the position of the radioactive source (1) and counters S1, S2 (2) on the working face of the SVPG module.

Жүктеу (95KB)
Метадеректер

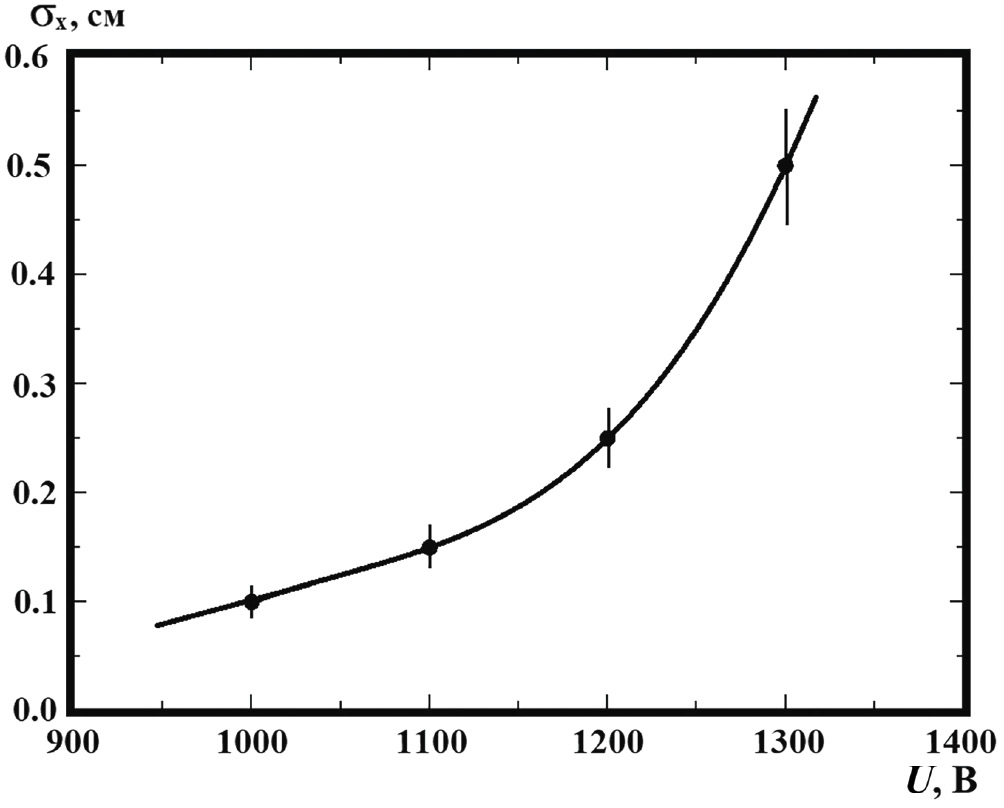

9. Fig. 8. Dependence of the coordinate resolution of the SVPG module on the voltage on the voltage dividers of the photomultiplier tube at U = Ul = Ur and the position of the counters S1 and S2 at the center of the module (x = 0).

Жүктеу (66KB)
Метадеректер
