Waveguide Power Detector of Three Millimeter Range with Low Reflection Coefficient

V. V. Parshin; Паршин В. В.; A. A Chilikov; Чиликов А. А.; A. M. Shchitov; Щитов А. М.; S. Yu. Kornishin; Корнишин С. Ю.; I. N. Shevelev; Шевелёв И. Н.; E. A. Serov; Серов Е. А.; S. A Korolev; Королёв С. А.

doi:10.31857/S0032816223060137

Waveguide Power Detector of Three Millimeter Range with Low Reflection Coefficient

Авторлар: Parshin V.V.¹, Chilikov A.A², Shchitov A.M.², Kornishin S.Y.¹, Shevelev I.N.¹, Serov E.A.¹, Korolev S.A³
Мекемелер:
1. Federal Research Center Institute of Applied Physics, Russian Academy of Sciences
2. NF AO NPF Technoyaks
3. Institute of Physics of Microstructures, Russian Academy of Sciences
Шығарылым: № 6 (2023)
Беттер: 18-22
Бөлім: ЭЛЕКТРОНИКА И РАДИОТЕХНИКА
URL: https://journals.rcsi.science/0032-8162/article/view/233256
DOI: https://doi.org/10.31857/S0032816223060137
EDN: https://elibrary.ru/TNRKSA
ID: 233256

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат
Рұқсат жабық

Рұқсат берілді
Рұқсат жабық

Тек жазылушылар үшін

Аннотация
Авторлар туралы
Әдебиет тізімі
Қосымша файлдар
Статистика

Аннотация

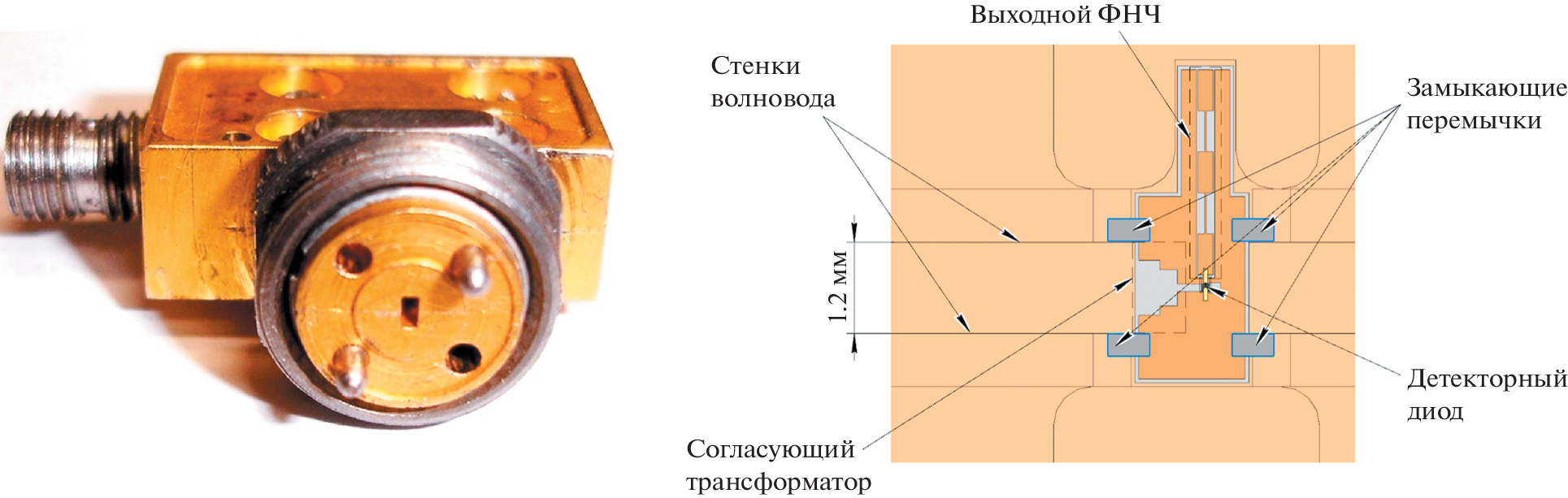

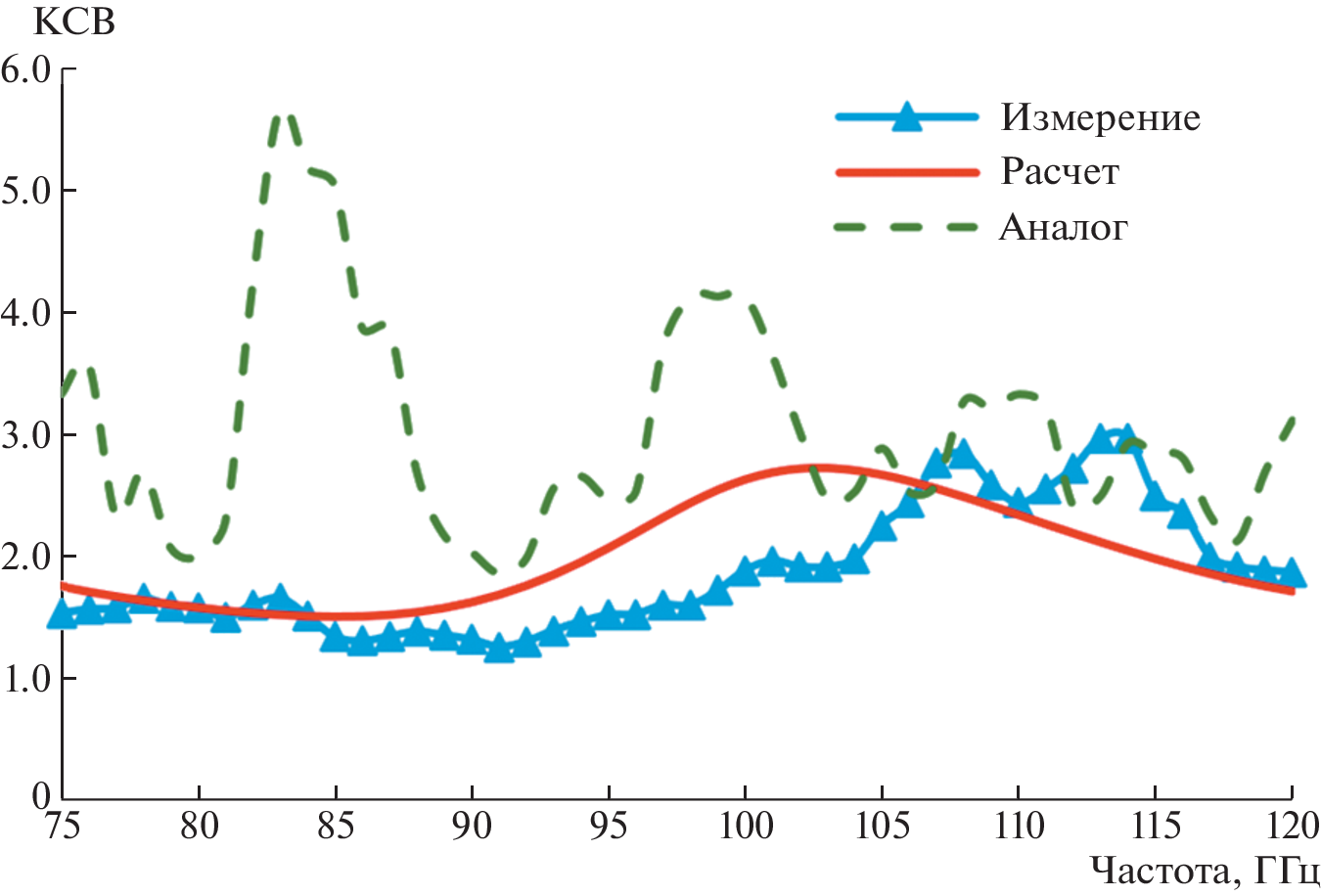

A packaged power detector made in a waveguide with a standard cross section of 2.4 × 1.2 mm2 for the three-millimeter wavelength range with good enough matching for this type of device is presented. The design uses low-barrier diodes made on the structure of domestic production. The calculated and experimental characteristics of the detectors are given, such as the frequency dependence of the sensitivity and the level of the standing wave ratio (SWR). It is shown that the average sensitivity of the detectors over the range is more than 1000 V/W, and the SWR value is no more than 3.

Әдебиет тізімі

Щитов А.М., Шишков Г.И., Михайловский В.Л., Бляшко Ю.Р., Березин В.В., Бирюков В.В. Диодные преобразователи частоты для радиоизмерительной аппаратуры СВЧ- и КВЧ-диапазонов / Под ред. А. М. Щитова. Нижний Новгород: НГТУ. им. Р. Е. Алексеева, 2016.
Koshelev M.A., Leonov I.I., Serov E.A., Chernova A.I., Balashov A.A., Bubnov G.M., Andriyanov A.F., Shkaev A.P., Parshin V.V., Krupnov A.F., Tretyakov M.Yu. // IEEE Transactions on Terahertz Science and Technology. 2018. V. 8. P. 773. https://doi.org/10.1109/TTHZ.2018.2875450
Голубятников Г.Ю., Белов С.П., Леонов И.И., Андриянов А.Ф., Зинченко И.И., Лапинов А.В., Марков В.Н., Шкаев А.П., Гварнери А. // Известия вузов. Радиофизика 2013. Т. 56. № 8–9. С. 666.
Волков П.В., Востоков Н.В., Горюнов А.В., Кукин Л.М., Паршин В.В., Серов Е.А., Шашкин В.И. // Письма в ЖТФ. 2019. Т. 45. № 5. С. 56. https://doi.org/10.21883/PJTF.2019.05.47401.17613
Захаров И.А., Карманова О.А., Гусинский А.В., Касперович М.М., Булавко Д.Г., Кузюков А.Н., Лисов Д.А., Шевалдина Ю.В. // Доклады БГУИР. 2022. Т. 20. № 8. https://doi.org/10.35596/1729-7648-2022-20-8-67-74
https://www.vadiodes.com/.
Чиликов А.А., Щитов А.М. // Проектирование и технология электронных средств. 2020. № 4. С. 44.
Чиликов А.А., Щитов А.М., Чеченин Ю.И., Малеев Н.А. // Материалы XXI координационного научно-технического семинара по СВЧ-технике, Нижний Новгород. АО НПП “Салют”. 2021. С. 65.
