Волоконный когерентный фазовый рефлектометр для инженерной геологии
- Authors: Алексеев А.1, Горшков Б.2, Потапов В.1, Таранов М.1,3, Симикин Д.1,3
-
Affiliations:
- Фрязинский филиал Института радиотехники и электроники им. В.А. Котельникова РАН
- Институт общей физики им. А.М. Прохорова РАН
- Институт океанологии им. П.П. Ширшова РАН
- Issue: No 5 (2023)
- Pages: 146-152
- Section: ФИЗИЧЕСКИЕ ПРИБОРЫ ДЛЯ ЭКОЛОГИИ, МЕДИЦИНЫ, БИОЛОГИИ
- URL: https://journals.rcsi.science/0032-8162/article/view/138513
- DOI: https://doi.org/10.31857/S0032816223050026
- EDN: https://elibrary.ru/ZHXJCA
- ID: 138513
Cite item
Abstract

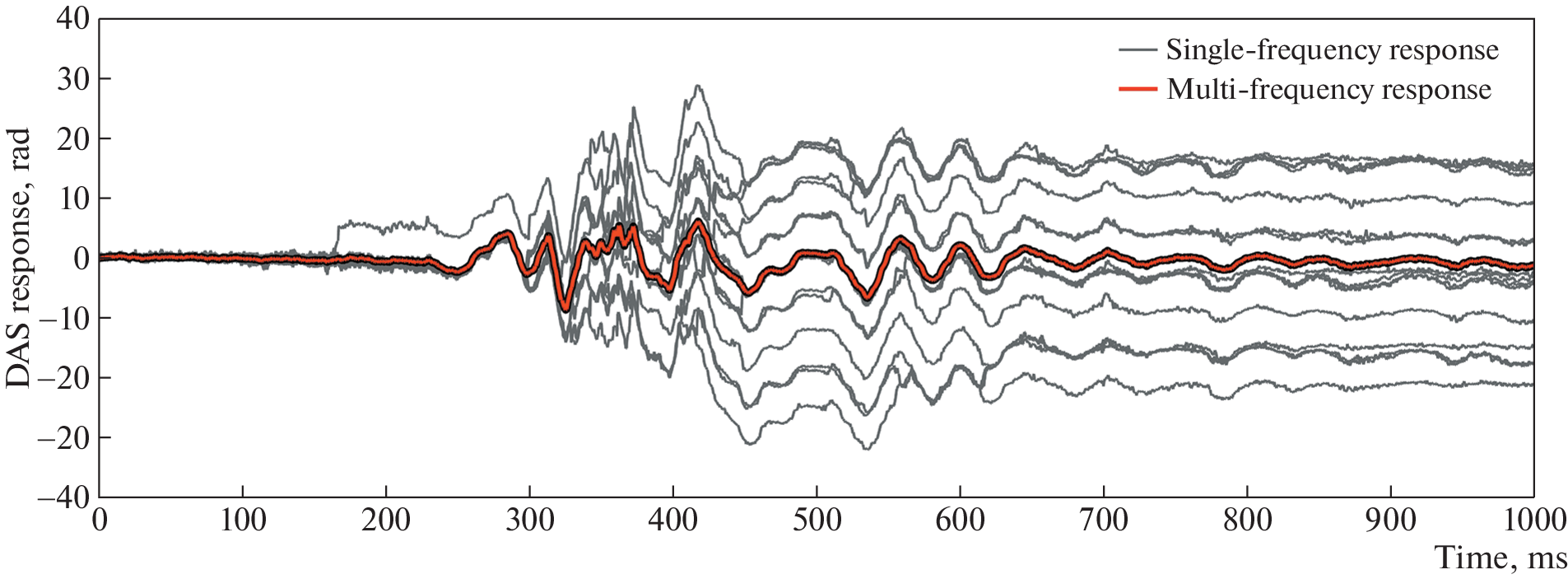

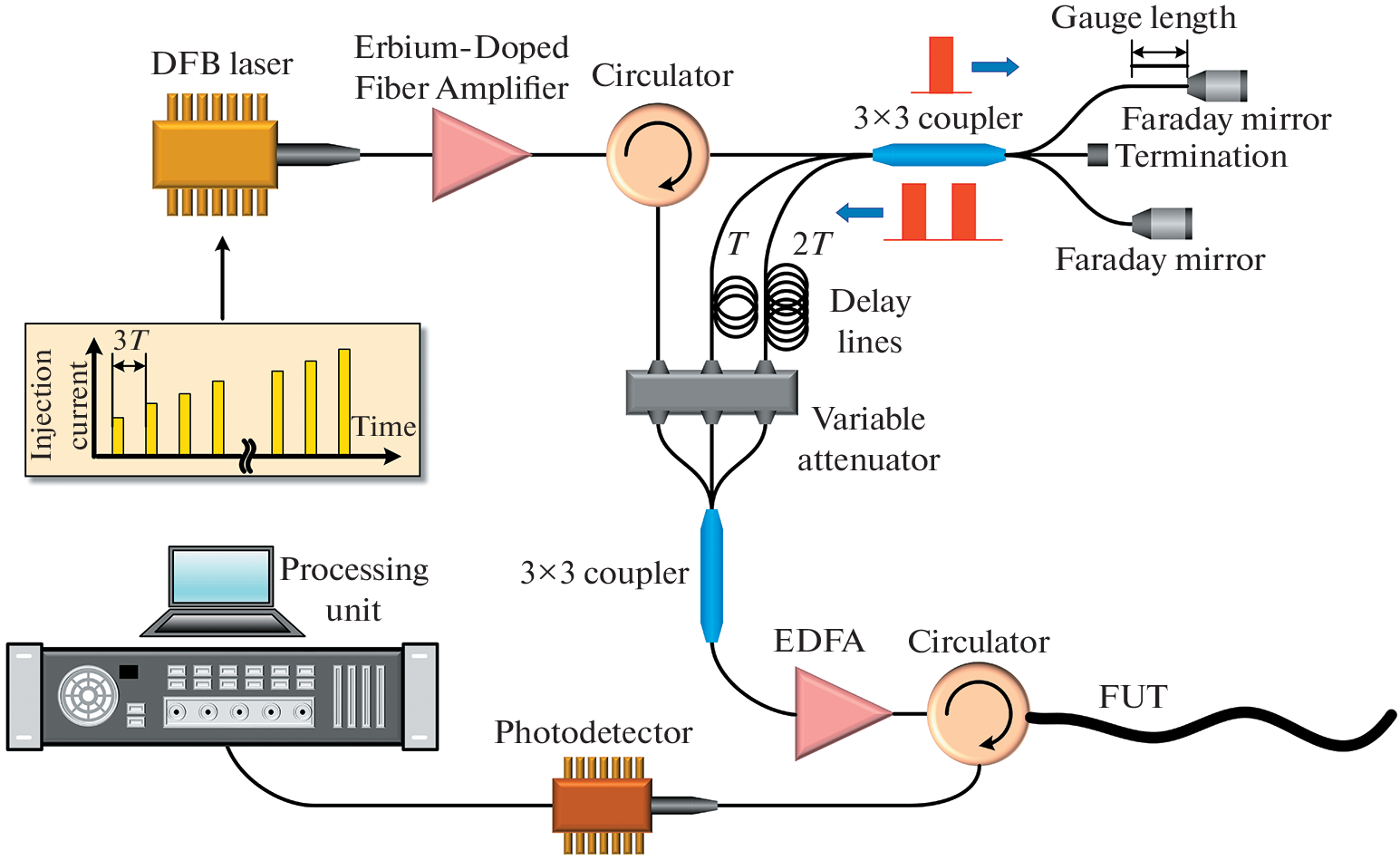

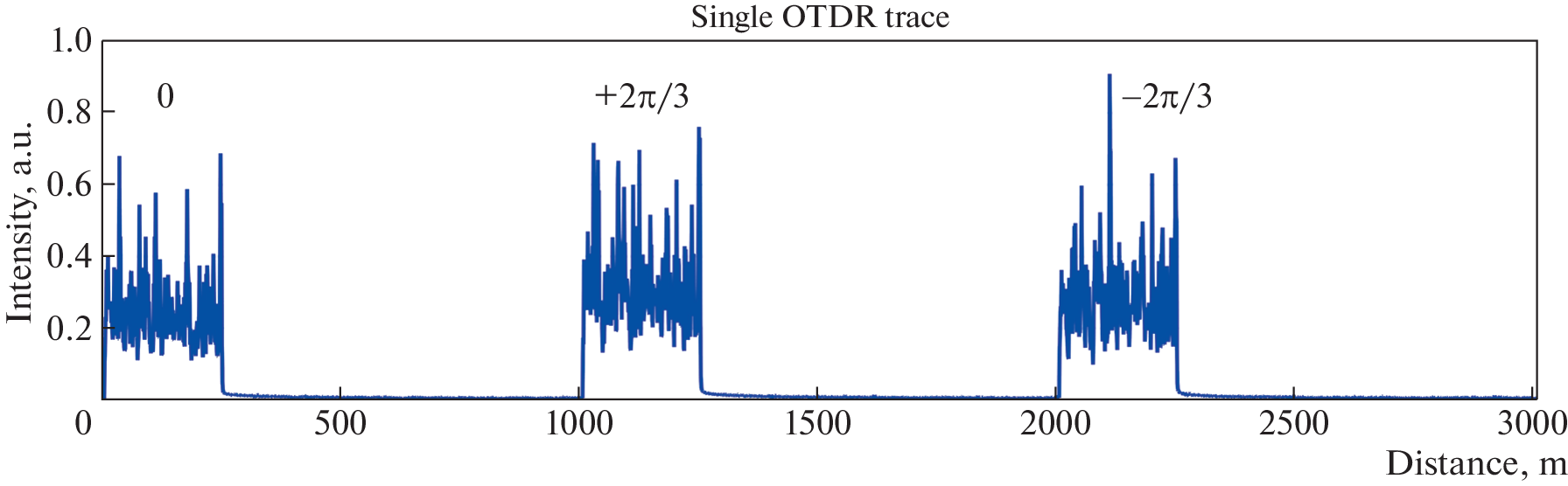

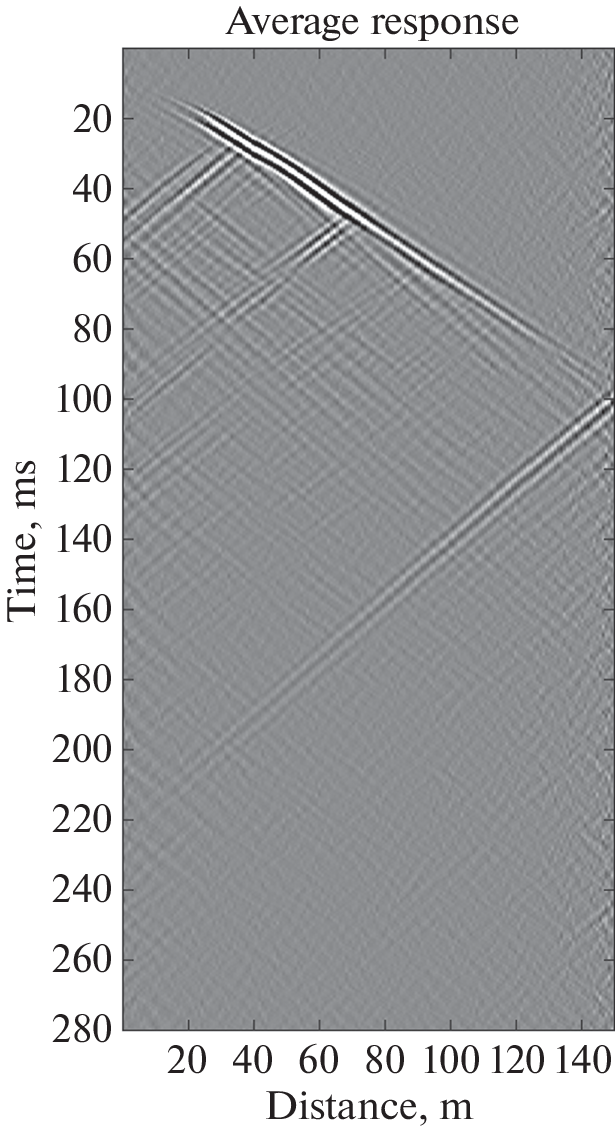

Предложена новая архитектура волоконного когерентного фазового рефлектометра (распределенного датчика акустических воздействий, φ-OTDR) с возможностью его применения в задачах инженерной геологии. Датчик основан на двухимпульсной схеме, в которой пара импульсов формируется с помощью несбалансированного интерферометра Майкельсона. Необходимая для осуществления демодуляции обратно-рассеянного излучения фазовая задержка формируется с помощью симметричного ответвителя 3 × 3, встроенного в интерферометр. Использование несбалансированного интерферометра в схеме генерации двойных зондирующих импульсов позволяет снизить требования к степени когерентности источника излучения, так как вносимая временная задержка между двойными импульсами компенсируется в волоконном тракте рефлектометра. Это позволяет использовать в качестве источника излучения лазер с относительно широкой спектральной линией, около 1 ГГц, а также формировать короткие импульсы лазерного излучения (с длительностью 7 нс) путем прямой модуляции тока инжекции лазерного диода. Для снижения замираний сигнала в рефлектометре, а также для улучшения линейности его отклика используется усреднение откликов по 16 оптическим частотам. Работоспособность распределенного акустического датчика была продемонстрирована при детектировании сильного ударного воздействия на горизонтально закопанный в грунт кабель, а также при регистрации сейсмических волн с помощью кабеля, размещенного в скважине на дне моря.
