Повышение эффективности измерения температуры волоконным датчиком на основе бриллюэновской оптической рефлектометрии во временной области с алгоритмом ближайших k-соседей (k-nn)
- Authors: Almoosa A.1,2, Zan M.1, Ibrahim M.1, Arsad N.1, Mokhtar M.1, Bakar A.1, Константинов Ю.3
-
Affiliations:
- Department of Electrical, Electronic and Systems Engineering Faculty of Engineering and Built Environment University Kebangsaan Malaysia (UKM)
- Department of Electronic Technologies Basra Technical Institute, Southern Technical University
- Пермский федеральный исследовательский центр УрО РАН
- Issue: No 5 (2023)
- Pages: 40-47
- Section: ОБЩАЯ ЭКСПЕРИМЕНТАЛЬНАЯ ТЕХНИКА
- URL: https://journals.rcsi.science/0032-8162/article/view/138468
- DOI: https://doi.org/10.31857/S0032816223050270
- EDN: https://elibrary.ru/LHLMAP
- ID: 138468
Cite item
Abstract

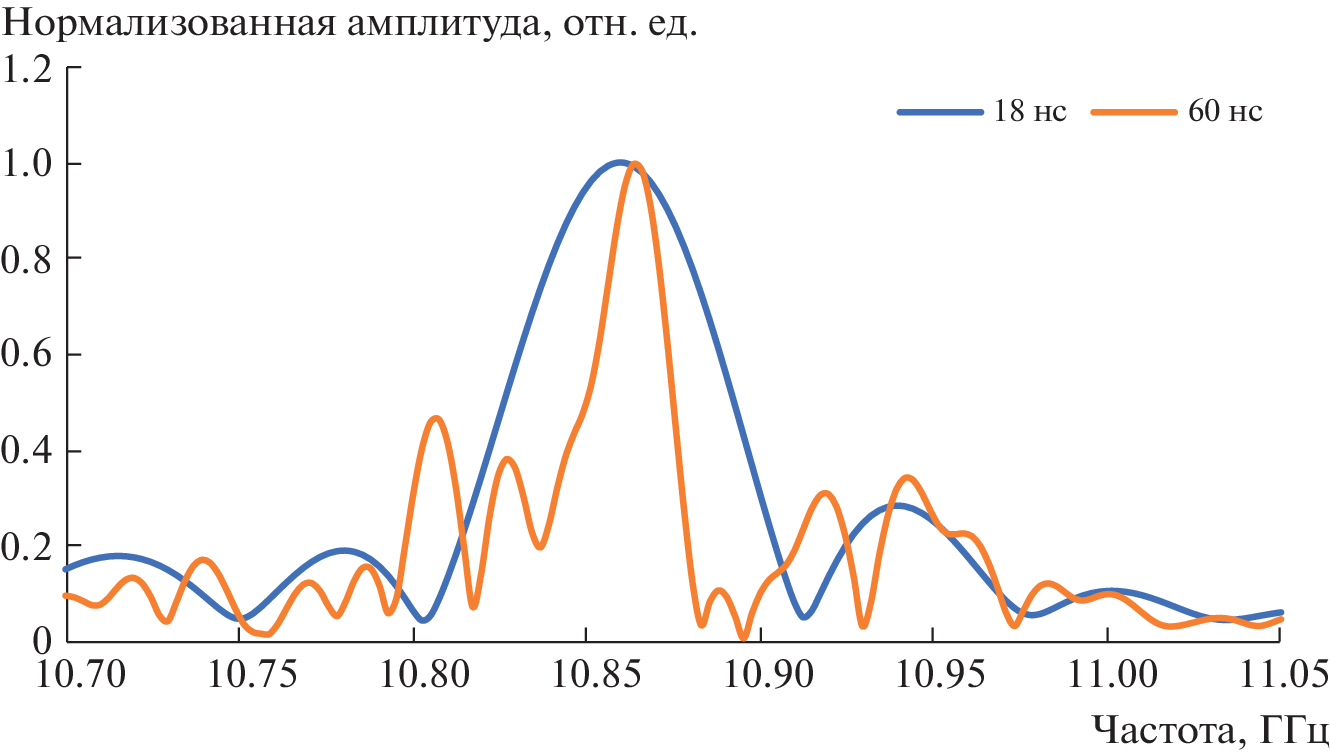

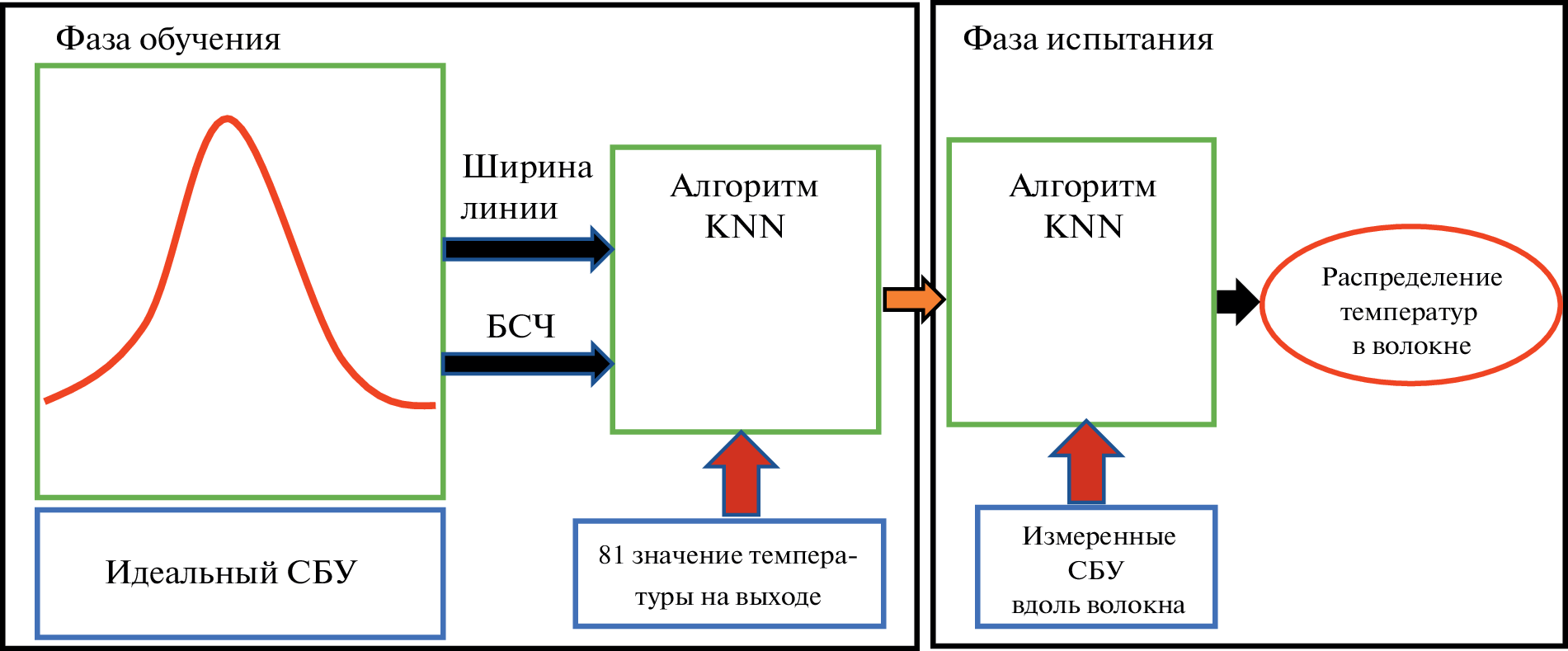

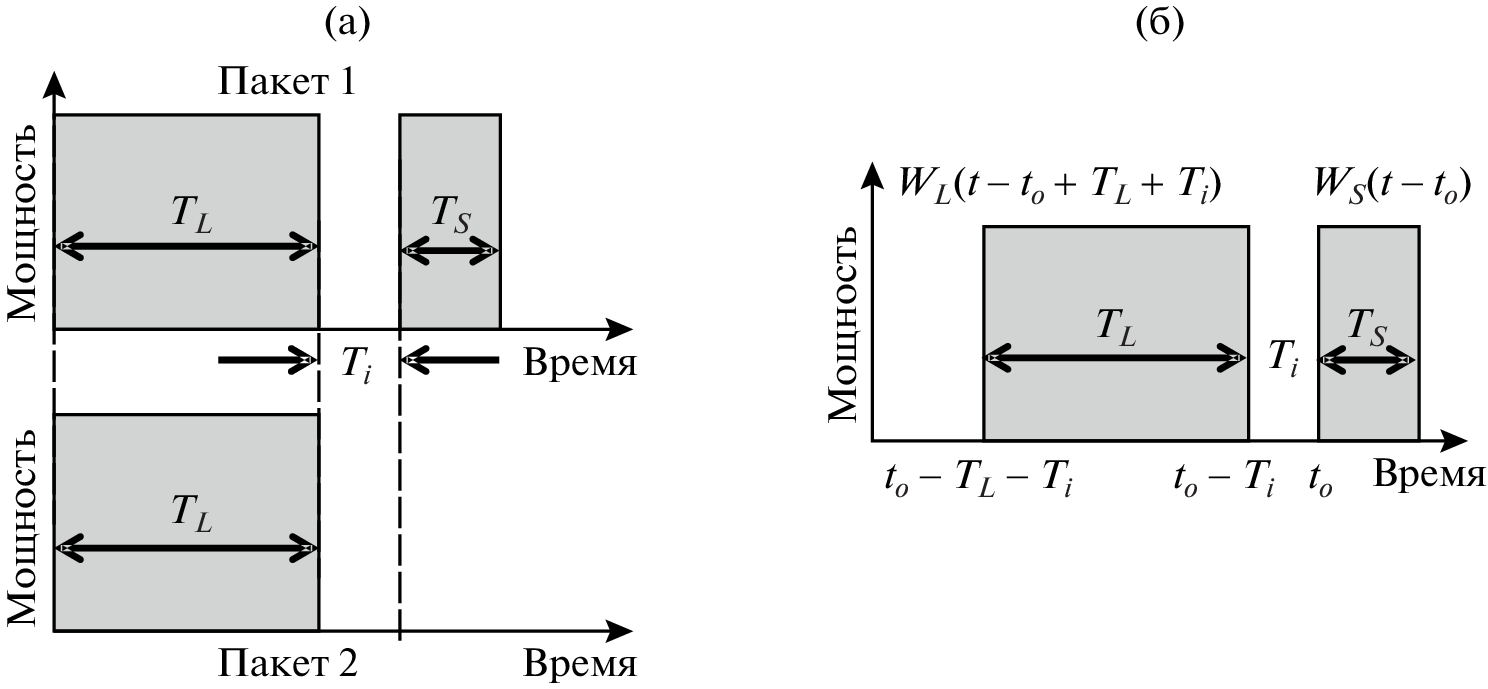

Предлагается использовать алгоритм ближайших K-соседей (K-NN) для обработки зондирующих сигналов, полученных на предложенном авторами ранее оптоволоконном датчике бриллюэновской оптической рефлектометрии во временной области (БОРВО) с высоким пространственным разрешением, называемом дифференциальным кросс-спектральным БОРВО (ДКС-БОРВО). Ключевая проблема, связанная с ДКС-БОРВО, заключается в том, что, когда используемая длительность импульса TL меньше, чем время жизни фонона (порядка 10 нс), ширина спектра бриллюэновского усиления (СБУ) увеличивается, хотя при этом и уменьшаются искажения спектра. Несмотря на это уменьшение искажений формы спектра, разрешение по бриллюэновскому сдвигу частоты ухудшается из-за расширения бриллюэновского спектра. С другой стороны, в то время как длительность TL, превышающая установившееся состояние бриллюэновского сигнала, сужает спектр, возникают боковые лепестки в пределах установившегося состояния, что приводит к ухудшению разрешения по бриллюэновскому сдвигу частоты; это ограничение наблюдается только в ДКС-БОРВО, несмотря на его возможности измерения с высоким пространственным разрешением. В нашей модели мы использовали данные, измеренные экспериментально для волокна длиной около 400 м с оптимизированной последовательностью TL в диапазоне температур 40–80°C для получения температурного коэффициента Бриллюэна CT. Затем, на этапе обучения, мы построили идеальные СБУ с помощью моделирования с различной шириной линии 50–70 МГц, чтобы обучить модель K-NN с учетом изменения ширины линии из-за разницы в условиях на этапах обучения и тестирования, тем самым сделав ее гибкой для различных условий, в которых находится волокно. На этапе тестирования мы использовали данные, измеренные экспериментально для зондирования волокна длиной около 3.6 км с TL = 60 нс, чтобы получить распределение температуры. Для случая TL = 60 нс мы улучшили точность определения температуры, используя K-NN, примерно до 2.77°C. Следовательно, можно сделать вывод, что модель K-NN может быть отличным альтернативным инструментом для обработки СБУ, измеренных ДКС-БОРВО, и получения распределения температуры вдоль волокна.
About the authors
Ahmed Almoosa
Department of Electrical, Electronic and Systems Engineering Faculty of Engineering and Built Environment University Kebangsaan Malaysia (UKM); Department of Electronic Technologies Basra Technical Institute, Southern Technical University
Author for correspondence.
Email: ahmedsabri1988@gmail.com
Malaysia, 43300, Bangi, Selangor; Iraq, 61001, Basra
Mohd Zan
Department of Electrical, Electronic and Systems Engineering Faculty of Engineering and Built Environment University Kebangsaan Malaysia (UKM)
Email: yuri.al.konstantinov@ro.ru
Malaysia, 43300, Bangi, Selangor
Mohd Ibrahim
Department of Electrical, Electronic and Systems Engineering Faculty of Engineering and Built Environment University Kebangsaan Malaysia (UKM)
Email: yuri.al.konstantinov@ro.ru
Malaysia, 43300, Bangi, Selangor
Norhana Arsad
Department of Electrical, Electronic and Systems Engineering Faculty of Engineering and Built Environment University Kebangsaan Malaysia (UKM)
Email: yuri.al.konstantinov@ro.ru
Malaysia, 43300, Bangi, Selangor
Mohd Mokhtar
Department of Electrical, Electronic and Systems Engineering Faculty of Engineering and Built Environment University Kebangsaan Malaysia (UKM)
Email: yuri.al.konstantinov@ro.ru
Malaysia, 43300, Bangi, Selangor
Ahmad Bakar
Department of Electrical, Electronic and Systems Engineering Faculty of Engineering and Built Environment University Kebangsaan Malaysia (UKM)
Email: yuri.al.konstantinov@ro.ru
Malaysia, 43300, Bangi, Selangor
Ю. Константинов
Пермский федеральный исследовательский центр УрО РАН
Author for correspondence.
Email: yuri.al.konstantinov@ro.ru
Россия, 614990, Пермь, ул. Ленина, 13а
