ОСОБЕННОСТИ ПОСТРОЕНИЯ УСИЛИТЕЛЕЙ СИГНАЛА РАСКАЧКИ ПЬЕЗОИЗЛУЧАТЕЛЯ ДЛЯ ЛАБОРАТОРНОГО ГИДРОАКУСТИЧЕСКОГО ИССЛЕДОВАТЕЛЬСКОГО КОМПЛЕКСА

Широков В. А.; Галузин А. С.; Милич В. Н.

doi:10.31857/S0032816223030126

ОСОБЕННОСТИ ПОСТРОЕНИЯ УСИЛИТЕЛЕЙ СИГНАЛА РАСКАЧКИ ПЬЕЗОИЗЛУЧАТЕЛЯ ДЛЯ ЛАБОРАТОРНОГО ГИДРОАКУСТИЧЕСКОГО ИССЛЕДОВАТЕЛЬСКОГО КОМПЛЕКСА

Authors: Широков В.¹, Галузин А.¹, Милич В.¹
Affiliations:
1. Удмуртский федеральный исследовательский центр УрО РАН
Issue: No 4 (2023)
Pages: 62-69
Section: ЭЛЕКТРОНИКА И РАДИОТЕХНИКА
URL: https://journals.rcsi.science/0032-8162/article/view/138423
DOI: https://doi.org/10.31857/S0032816223030126
EDN: https://elibrary.ru/ISRRXU
ID: 138423

Cite item

Full Text

Open Access
Restricted Access

Access granted
Restricted Access

Subscription Access

Abstract
About the authors
References
Supplementary files
Statistics

Abstract

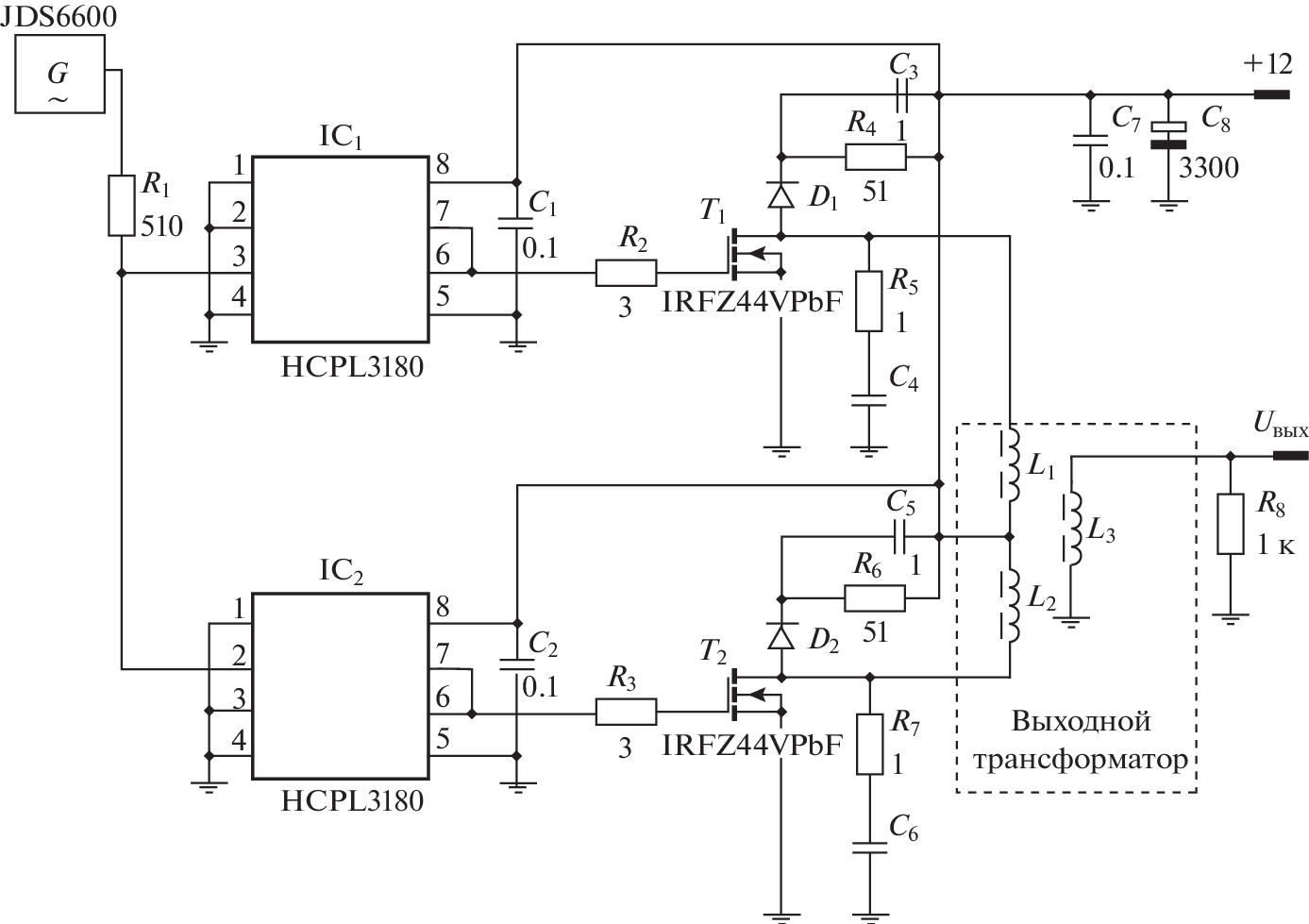

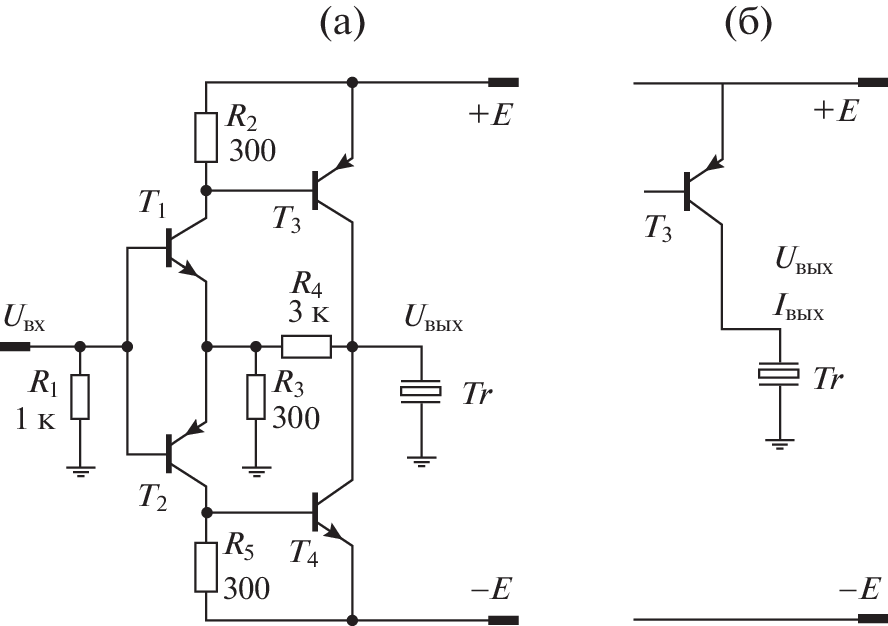

Описаны усилители сигнала раскачки пьезоизлучателей аппаратного обеспечения гидроакустичес-кого исследовательского комплекса, предназначенные для усиления кратковременных сигналов с амплитудной, частотной и фазовой модуляцией на частоте 1 МГц. Особенностью линейного усилителя сигналов с амплитудной модуляцией является применение усилителя с токовой обратной связью, характеризующегося высокими скоростными свойствами. Особенность ключевого усилителя сигналов с постоянной амплитудой (частотная и фазовая модуляция) – это применение оптопар в схеме формирователя управляющих импульсов выходных MOSFET (metal-oxide-semiconductor field effect transistor), что обеспечило симметрию импульсов. Высокая скважность усиливаемых сигналов позволила избежать необходимости в специальных теплоотводах и выполнить простую и компактную реализацию схем. Коэффициент усиления линейного усилителя составил 18 дБ, максимальная амплитуда выходного сигнала – 80 В, ключевого – 26 дБ и 200 В соответственно. Приведены конкретные схемотехнические решения.

References

Широков В.А., Милич В.Н. // Вестник ИжГТУ им. М.Т. Калашникова. 2021. Т. 24. № 4. С. 54.
Липанов А.М., Альес М.Ю., Милич В.Н., Широков В.А. // Актуальные проблемы защиты и безопасности: Труды XXV Всероссийской научно-практической конференции РАРАН (4–7 апреля 2022 г.) Т. 3. М., 2022. С. 253.
Трофимов В.Н. // Журнал радиоэлектроники [электронный журнал]. 2019. № 9. doi Режим доступа: http://jre.cplire.ru/jre/sep19/7/text.pdfhttps://doi.org/10.30898/1684-1719.2019.9.7
УНУ “Имитационно-натурный гидроакустический комплексˮ. [Электронный ресурс]. URL: http://inep.sfedu.ru/unu_ingak/ (дата обращения: 05.10.2022)
УСУ “Гидроакустический комплексˮ: [Электронный ресурс]. URL: http://akin.ru/about-us/stendovaya-baza/gidroakusticheskij-ispytatelnyj-kompleks / (дата обращения: 05.10.2022)
Урик Роберт Дж. Основы гидроакустики. Л.: Судостроение, 1978.
Андреева И.Б. Физические основы распространения звука в океане. Л.: Гидрометеоиздат, 1975.
JDS6600 серия цифровых двухканальных DDS генераторов сигналов: руководство по эксплуатации. URL: https://supereyes.ru/img/instructions/ JDS6600%20_manual.pdf / (дата обращения 06.10.2022)
Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезоэлектрические датчики. М.: Техносфера, 2006.
Ultrasonic heat meter sensor US1000-21A: [Электронный ресурс]. URL: https://aliexpress.ru/item/ 32767948760.html?gatewayAdapt=glo2rus&sku_id=62365824783 / (дата обращения: 06.10.2022)
Савенко Н. // Современная радиоэлектроника. 2006. № 2. С. 18.
Senani R., Бхаскар Д.Р., Сингх А.К., Сингх В.К. Current Feedback Operational Amplifiers and Their Applications. Springer, 2013. (Analog Circuits and Signal Processing) ISBN 9781461451884.
Операционный усилитель с токовой обратной связью. Википедия. [Электронный ресурс]. URL: https://ru.wikipedia.org/wiki/Операционный_усилитель_с_токовой_обратной_связью / (дата обращения: 06.10.2022)
Селф Д. Проектирование усилителей мощности звуковой частоты. 3-е издание. М.: ДМК Пресс, 2009. С. 134.
TOSHIBA Transistor Silicon PNP Epitaxial Type 2SA1837 [Электронный ресурс]. URL: https://static.chipdip.ru/lib/920/DOC000920605.pdf /(дата обращения: 05.10.2022)
TOSHIBA Discrete Semiconductors 2SC4793 [Электронный ресурс]. URL: https://static.chipdip.ru/lib/ 921/DOC000921041.pdf /(дата обращения: 05.10.2022)
Alexander M. A Current Feedback Audio Power Amplifier. 88th Convention of the Audio Eng. Soc. Reprint № 2902, March 1990.
Жарков Я.Е., Ребров И.Е., Хомич В.Ю., Ямщиков В.А. // ПТЭ. 2021. № 6. С. 25. https://doi.org/10.31857/S0032816221060239
IRFZ44VPbF Product Data Sheet – Infineon Technologies [Электронный ресурс]. URL: https://static.chipdip.ru/lib/416/DOC012416386.pdf /(дата обращения: 05.10.2022)
