МОДЕРНИЗИРОВАННЫЙ БЕЗЖИДКОСТНЫЙ ГЕЛИЕВЫЙ КРИОСТАТ ЗАМКНУТОГО ЦИКЛА ДЛЯ МЕССБАУЭРОВСКИХ ИССЛЕДОВАНИЙ
- Authors: Старчиков С.1, Фунтов К.1, Заяханов В.1, Фролов К.1, Клёнов М.2, Бондаренко И.2, Любутин И.1
-
Affiliations:
- Институт кристаллографии им. А.В. Шубникова ФНИЦ “Кристаллография и фотоника” РАН
- ООО “Криогенные приборыˮ
- Issue: No 3 (2023)
- Pages: 130-141
- Section: ЛАБОРАТОРНАЯ ТЕХНИКА
- URL: https://journals.rcsi.science/0032-8162/article/view/138383
- DOI: https://doi.org/10.31857/S003281622302026X
- EDN: https://elibrary.ru/GTURMM
- ID: 138383
Cite item
Abstract

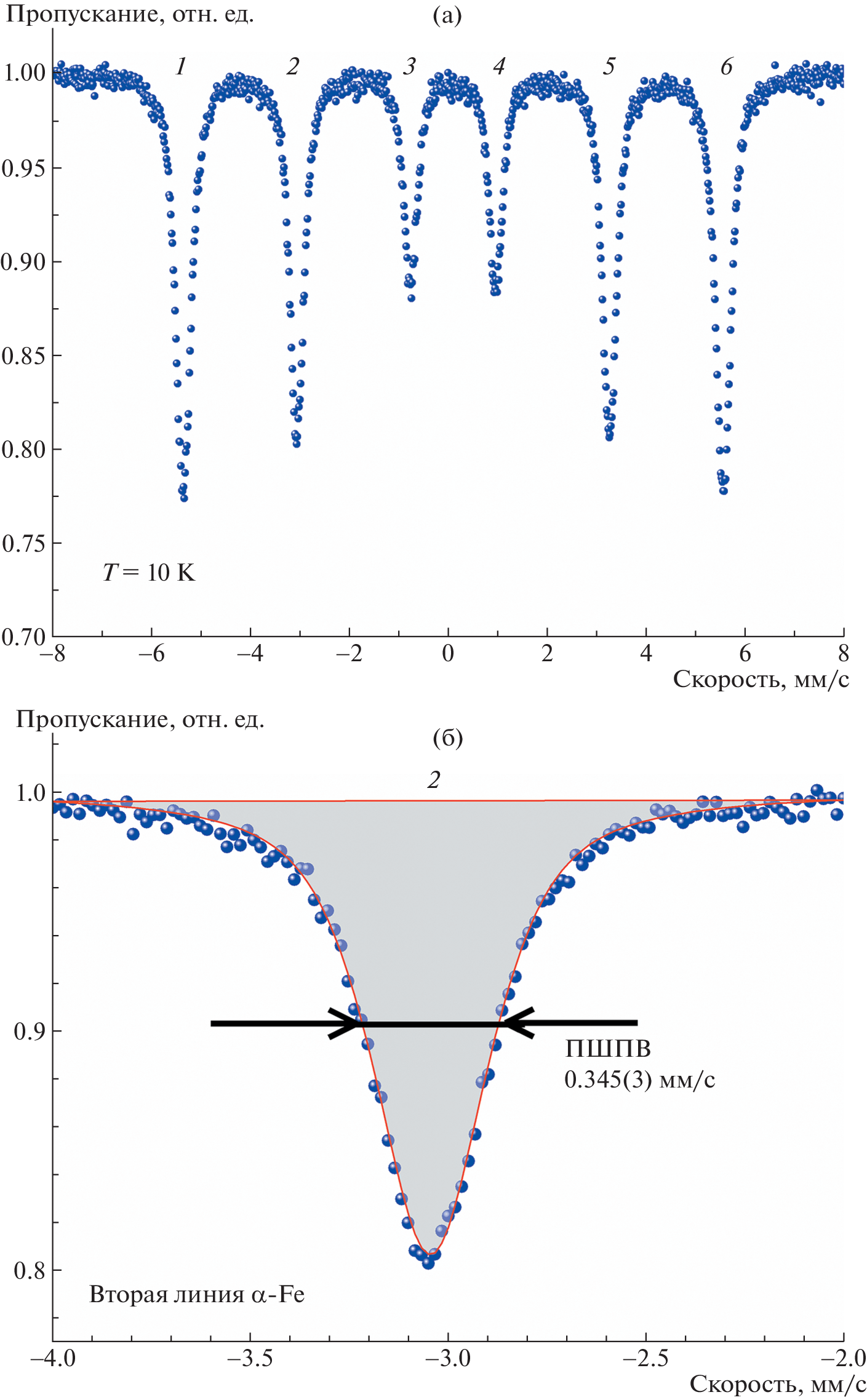

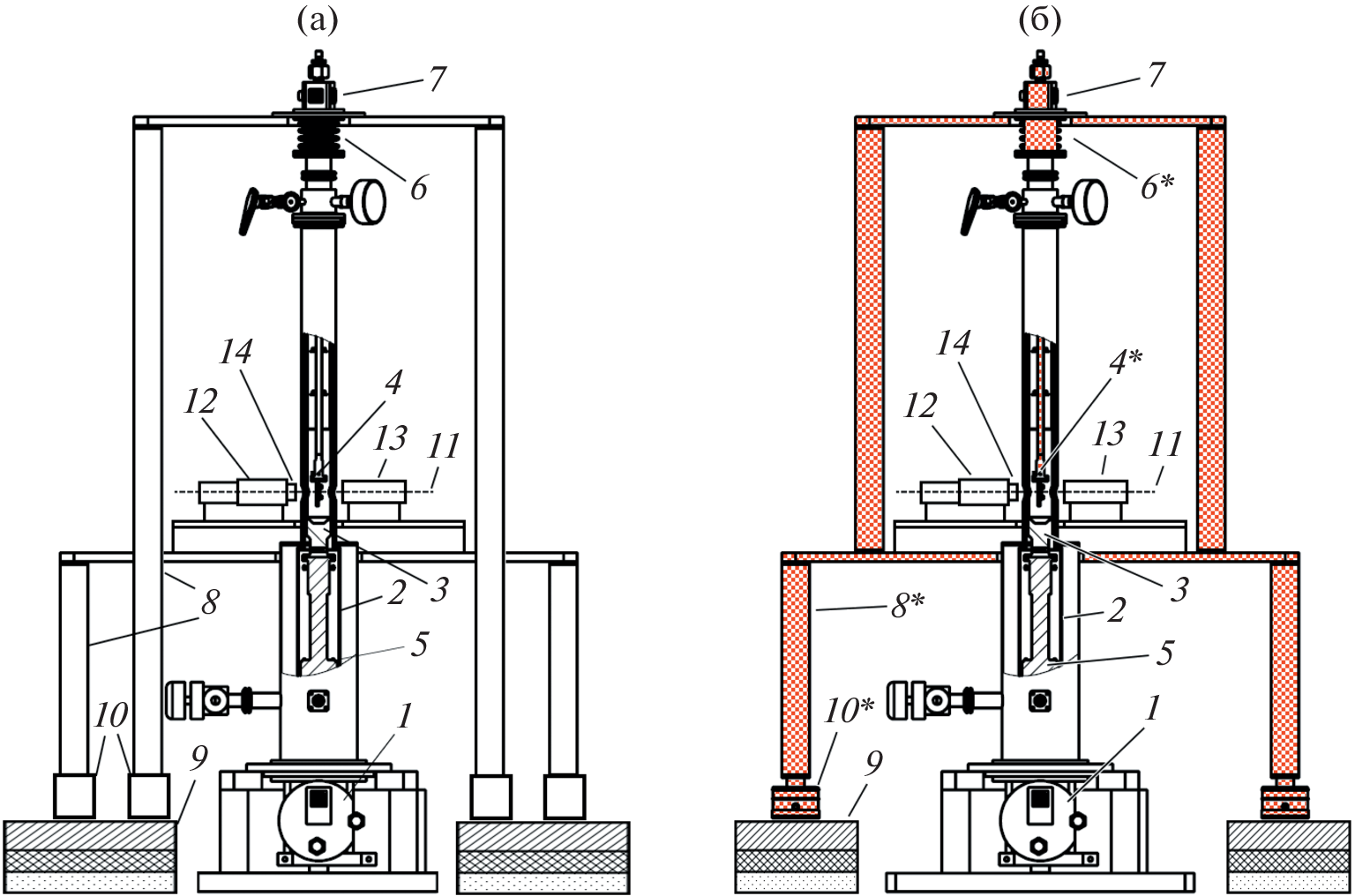

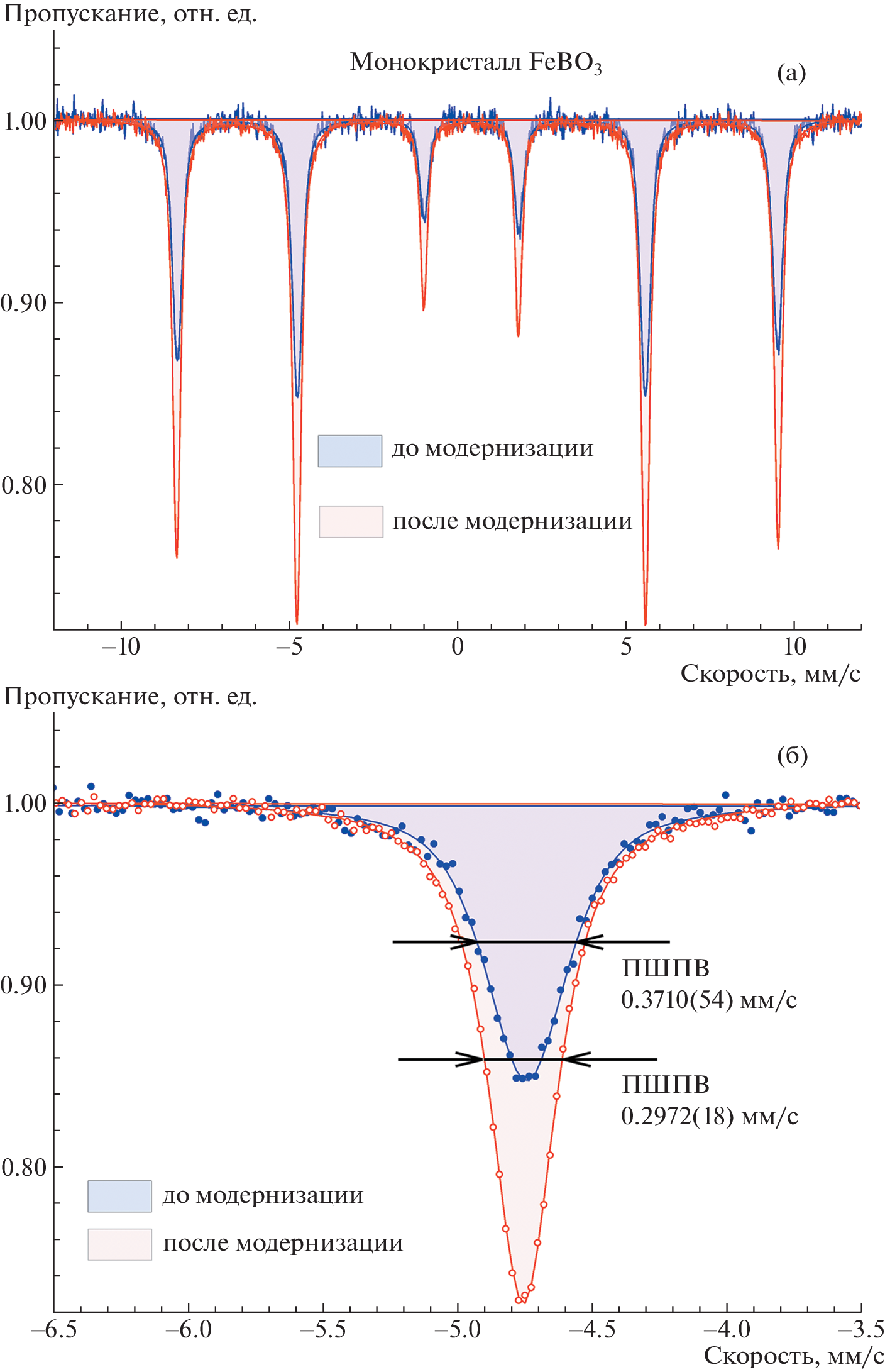

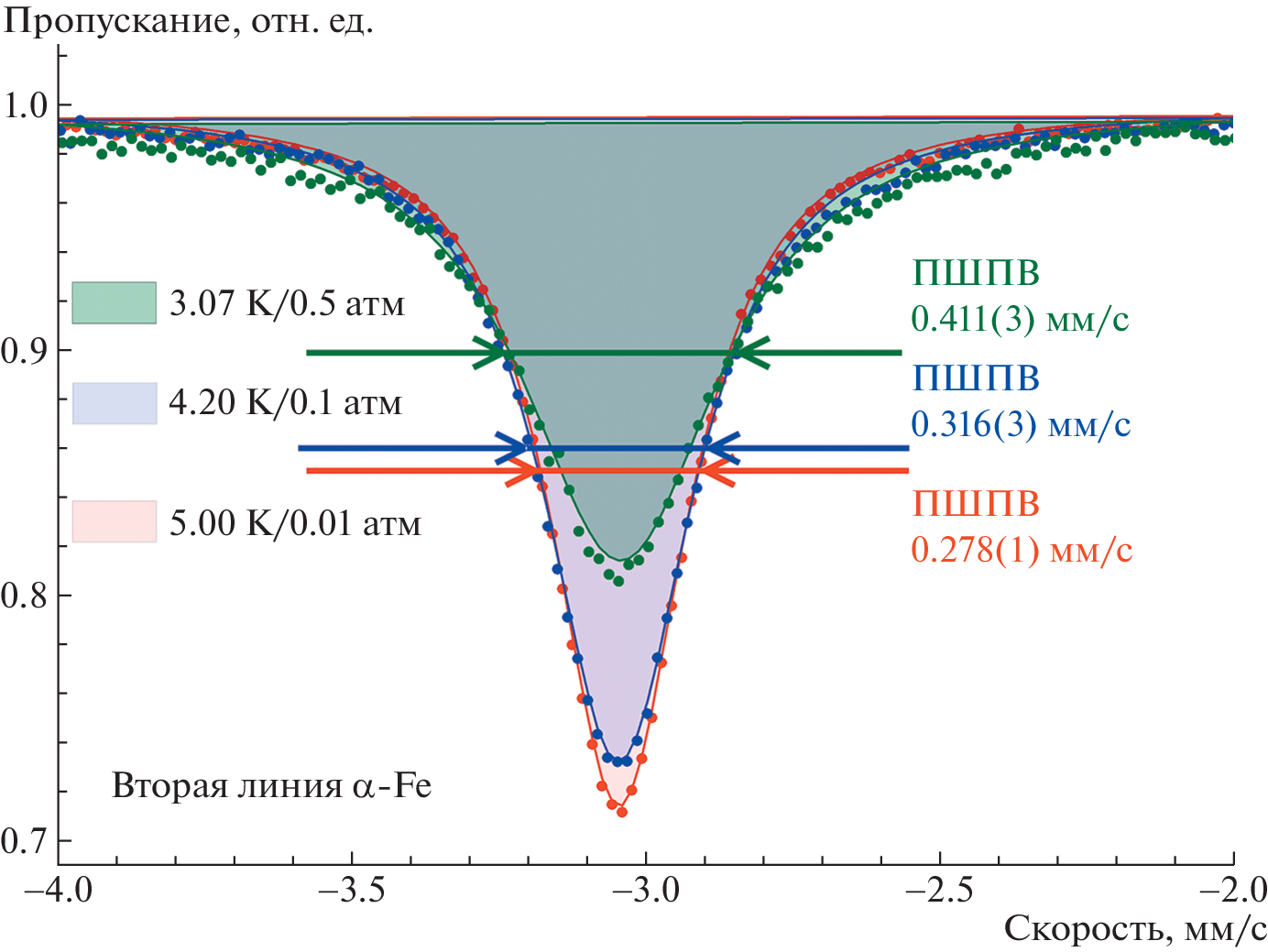

Одной из проблем при использовании криостатов замкнутого цикла для прикладных и фундаментальных научных исследований остается передача механических вибраций на исследуемый образец. Особенно это актуально для мессбауэровской спектроскопии и оптических методов исследований, так как в таком случае это приводит к уширению спектральных линий. В данной работе представлены различные инженерные подходы для снижения механических вибраций, передаваемых на образец, в криостатах замкнутого цикла, в частности, при проведении мессбауэровской спектроскопии. Проведен анализ уширения спектральных линий эталонного поглотителя – фольги α-Fe, а также выполнено сравнение спектров высококачественного монокристалла FeBO3 до и после модернизации криостата. Полученные результаты могут быть использованы при разработке новых или усовершенствовании существующих криостатов.
About the authors
С. Старчиков
Институт кристаллографии им. А.В. Шубникова ФНИЦ “Кристаллография и фотоника” РАН
Email: zayakhanov.vladimir@gmail.com
Россия, 119333, Москва, Ленинский просп., 59
К. Фунтов
Институт кристаллографии им. А.В. Шубникова ФНИЦ “Кристаллография и фотоника” РАН
Email: zayakhanov.vladimir@gmail.com
Россия, 119333, Москва, Ленинский просп., 59
В. Заяханов
Институт кристаллографии им. А.В. Шубникова ФНИЦ “Кристаллография и фотоника” РАН
Author for correspondence.
Email: zayakhanov.vladimir@gmail.com
Россия, 119333, Москва, Ленинский просп., 59
К. Фролов
Институт кристаллографии им. А.В. Шубникова ФНИЦ “Кристаллография и фотоника” РАН
Email: zayakhanov.vladimir@gmail.com
Россия, 119333, Москва, Ленинский просп., 59
М. Клёнов
ООО “Криогенные приборыˮ
Email: zayakhanov.vladimir@gmail.com
Россия, 123060, Москва, ул. Расплетина, 11, к. 2
И. Бондаренко
ООО “Криогенные приборыˮ
Email: zayakhanov.vladimir@gmail.com
Россия, 123060, Москва, ул. Расплетина, 11, к. 2
И. Любутин
Институт кристаллографии им. А.В. Шубникова ФНИЦ “Кристаллография и фотоника” РАН
Email: zayakhanov.vladimir@gmail.com
Россия, 119333, Москва, Ленинский просп., 59
References
- Li X., Zhu K., Pang J., Tian M., Liu J., Rykov A.I., Zheng M., Wang X., Zhu X., Huang Y., Liu B., Wang J., Yang W., Zhang T. // Appl. Catal. B Environ. 2018. V. 224. P. 518. https://doi.org/10.1016/j.apcatb.2017.11.004
- Tombácz E., Turcu R., Socoliuc V., Vékás L. // Biochem. Biophys. Res. Commun. 2015. V. 468. № 3. P. 442. https://doi.org/10.1016/j.bbrc.2015.08.030
- Oshtrakh M.I. // Cell Biochem. Biophys. 2019. V. 77. № 1. P. 15. https://doi.org/10.1007/s12013-018-0843-8
- Chuev M.A., Cherepanov V.M., Deyev S.M., Mischenko I.N., Nikitin M.P., Polikarpov M.A., Panchenko V.Y. // AIP Conference Proceedings. 2010. V. 1311. P. 322. https://doi.org/10.1063/1.3530033
- Rusakov V.S., Pokatilov V.S., Sigov A.S., Matsnev M.E., Gubaidulina T.V. // JETP Lett. 2014. V. 100. № 7. P. 463. https://doi.org/10.1134/S0021364014190102
- Kuzmann E., Homonnay Z., Klencsár Z. Szalay R. // Molecules. 2021. V. 26. № 4. P. 1062. https://doi.org/10.3390/molecules26041062
- Maksimova A.A., Klencsár Z., Oshtrakh M.I., Petrova E.V., Grokhovsky V.I., Kuzmann E., Homonnay Z., Semion-kin V.A. // Hyperfine Interact. 2016. V. 237. № 1. P. 33. https://doi.org/10.1007/s10751-016-1218-4
- Sumanov V.D., Aksyonov D.A., Drozhzhin O.A., Presniakov I., Sobolev A.V., Glazkova I., Tsirlin A.A., Rupasov D., Senyshyn A., Kolesnik I.V., Stevenson K.J., Antipov E., Abakumov A.M. // Chem. Mater. 2019. V. 31. № 14. P. 5035. https://doi.org/10.1021/acs.chemmater.9b00627
- Shen G., Mao H.K. // Reports Prog. Phys. 2017. V. 80. № 1. P. 016101. https://doi.org/10.1088/1361-6633/80/1/016101
- Williams J.M. // Cryogenics (Guildf). 1975. V. 15. № 6. P. 307. https://doi.org/10.1016/0011-2275(75)90077-6
- Micke P., Stark J., King S.A., Leopold T., Pfeifer T., Schmöger L., Schwarz M., Spieß L.J., Schmidt P.O., Crespo López-Urrutia J.R. // Rev. Sci. Instrum. 2019. V. 90. № 6. P. 065104. https://doi.org/10.1063/1.5088593
- Ekin J. Experimental techniques for low-temperature measurements: cryostat design, material properties and superconductor critical-current testing. NY.: Oxford U. Press, 2006. ISBN 978-0-19-857054-7. https://doi.org/10.1063/1.2743130
- Gifford W.E. Advances in Cryogenic Engineering. Boston, MA: Springer US, 1966. P. 152–159.
- D’Addabbo A., Bucci C., Canonica L., Di Domizio S., Gorla P., Marini L., Nucciotti A., Nutini I., Rusconi C., Welliver B. // Cryogenics (Guildf). 2018. V. 93. P. 56. https://doi.org/10.1016/j.cryogenics.2018.05.001
- Ikushima Y., Li R., Tomaru T., Sato N., Suzuki T., Haruyama T., Shintomi T., Yamamoto A. // Cryogenics (Guildf). 2008. V. 48. № 9–10. P. 406. https://doi.org/10.1016/j.cryogenics.2008.04.001
- Boolchand P., Lemon G.H., Bresser W.J., Enzweiler R.N., Harris R. // Rev. Sci. Instrum. 1995. V. 66. № 4. P. 3051. https://doi.org/10.1063/1.1145528
- Olivieri E., Billard J., De Jesus M., Juillard A. Leder A. // Nucl. Instrum. and Methods Phys. Res. Sect. A Accel. Spectrometers, Detect. Assoc. Equip. 2017. V. 858. P. 73. https://doi.org/10.1016/j.nima.2017.03.045
- Наумов П.Г., Любутин И.С., Фролов К.В., Деми-хов Е.И. // ПТЭ. 2010. № 5. С. 158.
- Криомагнитные системы tSTAT310x. URL: http://cryo.ru/index.php?option=com_content&task= view&id=72&lang=ru.
- Courts S.S. // IOP Conf. Ser. Mater. Sci. Eng. 2017. V. 278. № 1. P. 012076. https://doi.org/10.1088/1757-899X/278/1/012076
- Matsnev M.E., Rusakov V.S. // AIP Conference Proceedings. 2012. V. 1489. P. 178. https://doi.org/10.1063/1.4759488
- Yagupov S., Strugatsky M., Seleznyova K., Mogilenec Y., Snegirev N., Marchenkov N V., Kulikov A.G., Eliovich Y.A., Frolov K.V., Ogarkova Y.L., Lyubutin I.S. // Cryst. Growth Des. 2018. V. 18. № 12. P. 7435. https://doi.org/10.1021/acs.cgd.8b01128
- Lyubutin I.S., Snegirev N.I., Chuev M.A., Starchikov S.S., Smirnova E.S., Lyubutina M.V., Yagupov S.V., Strugatsky M.B., Alekseeva O.A. // J. Alloys Compd. 2022. V. 906. P. 164348. https://doi.org/10.1016/j.jallcom.2022.164348
