A Nondispersive Optical Gas Sensor with Time Division Multiplexing of Reference and Active Signals

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

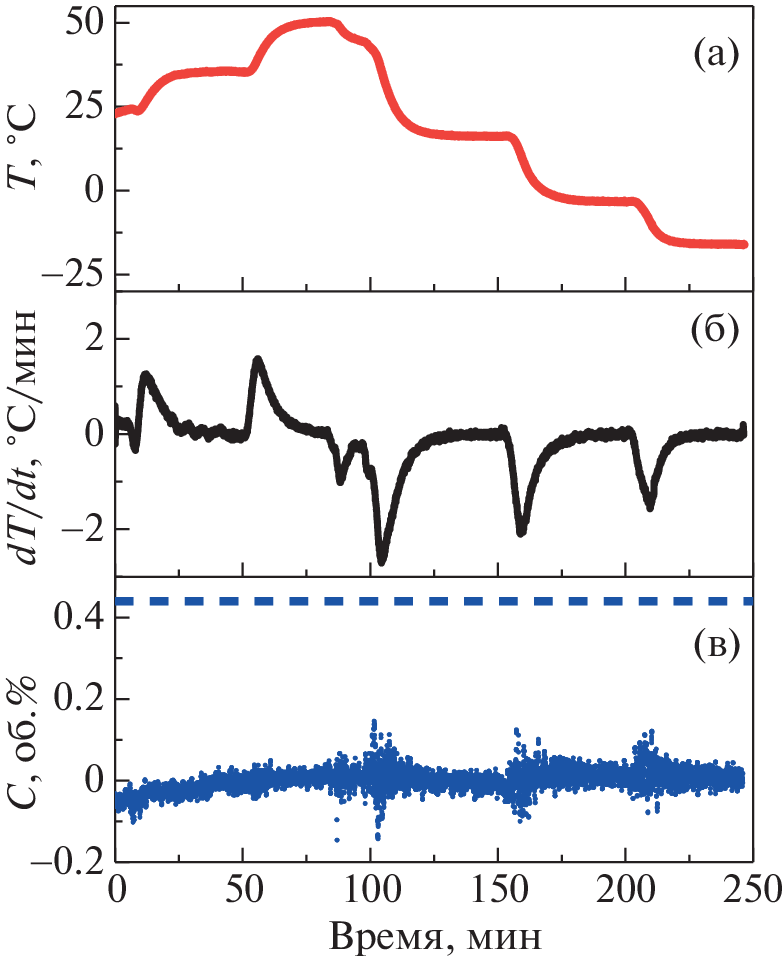

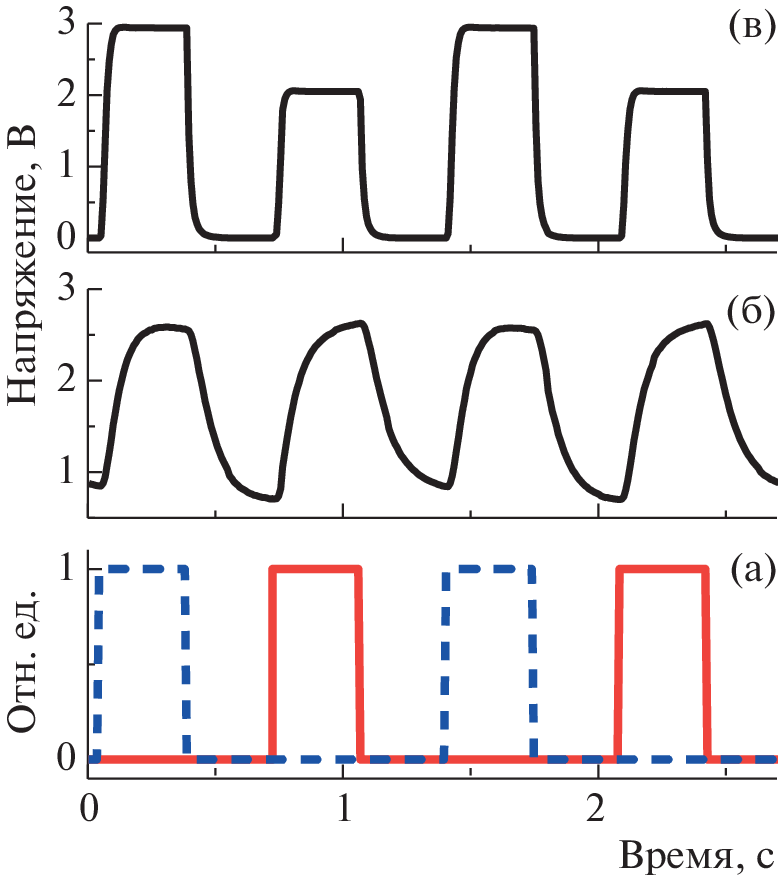

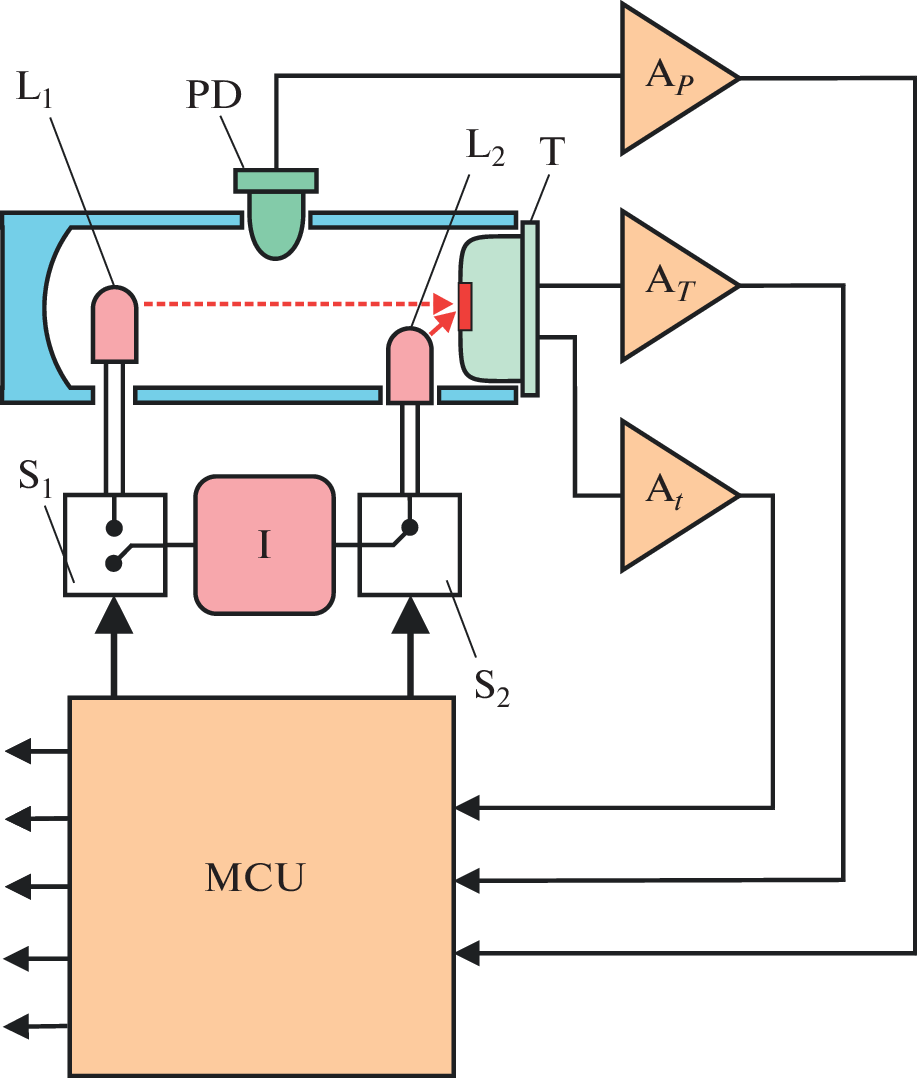

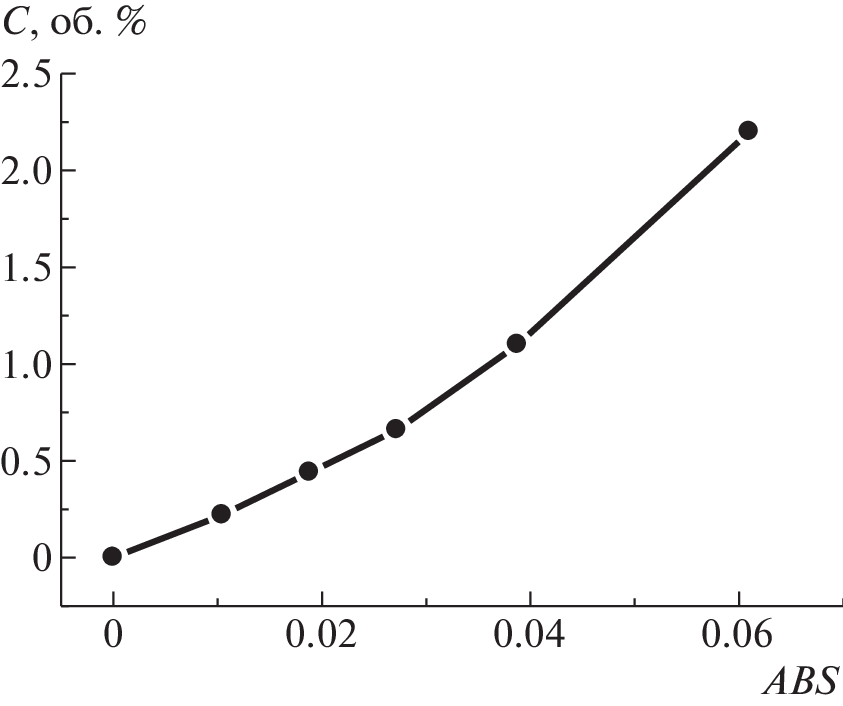

The design of a nondispersive optical infrared gas sensor with two infrared sources and a single sensor is presented. The operation of the device with the time separation of active and reference signals is demonstrated. An additional broadband photodetector is used to control the aging of radiation sources. The sensor is designed to determine the concentration of methane in an air–gas mixture with a methane volume fraction of 2.2% at most. The proposed sensor design makes it possible to determine the concentration with an accuracy of ±0.1% of the volume fraction of methane in the temperature range from –20°C to +50°C at a temperature change rate of no more than 2°C/min.

About the authors

A. I. Konyukhov

Saratov State University

Author for correspondence.
Email: KonukhovAI@sgu.ru
410012, Saratov, Russia

References

  1. Dinh T.-V., Choi I.-Y., Son Y.-S., Kim J.-C. // Sensors and Actuators B: Chem. 2016. V. 231. № 8. P. 529. https://doi.org/10.1016/j.snb.2016.03.040
  2. Wong J.Y., Anderson R.L. Non-Dispersive infrared gas measurement. Barcelona, Spain: IFSA Publishing, 2012. P. 120. ISBN: 978-84-615-9732-1.
  3. Norton H.N. Sensor and analyzer handbook. Englewood Cliffs, New Jersey: Prentice Hall Inc., 1982. P. 562. ISBN 978-0138067601.
  4. Popa D., Udrea F. // Sensors. 2019. V. 19. № 9. P. 2076. https://doi.org/10.3390/s19092076
  5. Jun L., Qiulin T., Wendong Z., Chenyang X., Tao G., Jijun X. // Measurement. 2011. V. 44. № 5. P. 823. https://doi.org/10.1016/j.measurement.2011.01.021
  6. Zhang G., Wu X. // Opt. and Las. in Engineering. 2004. V. 42. № 2. P. 219. https://doi.org/10.1016/j.optlaseng.2003.08.001
  7. Guangjun Z., Yaping L., Qingbo L. // Opt. and Las. in Engineering. 2010. V. 48. № 12. P. 1206. https://doi.org/10.1016/j.optlaseng.2010.06.012
  8. Wong J.Y., Schell M. // Sensor Review. 2011. V. 31. № 1. P. 70. https://doi.org/10.1108/02602281111099116
  9. Signal conditioning for NDIR sensor. Application note AN5571. [Электронный ресурс] STMicroelectronics URL: www.st.com/resource/en/application_note/an5571-signal-conditioning-for-ndir-sensor-stmicroelectronics.pdf (дата обращения: 20 июня 2022).
  10. Wong J., Tse C. // Sensor Review. 2012. V. 32. № 3. P. 217. https://doi.org/10.1108/02602281211233205
  11. Wong J.Y. Saturation filtering NDIR gas sensing methodology. US Patent No. 8003944B2, (August 23, 2011). [Электронный ресурс] URL: https://patents.google.com/patent/US8003944B2/en (дата обращения: 20 июня 2022).
  12. Wang X., Rodjegard H., Oelmann B., Martin H., Larsson B. // Procedia Engineering. 2010. V. 5. № 1. P. 1208. https://doi.org/10.1016/j.proeng.2010.09.329
  13. Yi S. // Sens. Mater. 2017. V. 29. № 3. P. 243. https://doi.org/10.18494/SAM.2017.1439
  14. Дремлюга В.Я., Микитченко В.Ф., Головченко П.Ф., Дашковский А.А., Шаповаленко В.И. Патент СССР № 1149146 // БИ. 1985. № 13.
  15. Frodl R., Tille T. // IEEE Sensors Journ. 2006. V. 6. № 6. P. 1697. https://doi.org/10.1109/JSEN.2006.884440
  16. ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов. [Электронный ресурс] Электронный фонд нормативно-технической и нормативно-правовой информации. URL: https://docs.cntd.ru/document/1200107435 (дата обращения: 12.07.2022).
  17. Horowitz P., Hill W. The Art of Electronics. 3rd Edition. USA, NY.: Cambridge University Press, 2015. P. 1220. ISBN: 9780521809269.
  18. Stoer J., Bulirsch R. Introduction to Numerical Analysis. 2nd edition. NY.: Springer-Verlag, 2002. ISBN 9780387954523
  19. Bernath P.F. Spectra of Atoms and Molecules. 3rd ed. UK, Oxford: Oxford University Press, 2016. P. 488. ISBN 9780199382576.
