Phase transitions in poly(vinylidene fluoride)-based composite under mechanical stresses

Cover Page

Cite item

Abstract

In this work the phase transition in composites based on polyvinylidene fluoride and cobalt ferrite nanoparticles under uniaxial stretching at 100, 200 and 300% is investigated. It was found that when the composite is stretched at 300%, there is a maximum increase in the β-phase fraction from 1% for the unstretched sample to 91%, while the electroactive phase increases from 74 to 92%. It was also found that tensile stretching of the composites leads to an increase in tensile strength: from 5.7 to 85.0 MPa. This tensile pattern also contributes to an increase in coercivity, which is due to the increase in the interparticle distance in the composite structure. These results emphasise the importance of mechanical properties and phase changes in polymer composites containing ferrites for their future applications.

Full Text

Введение

Поливинилиденфторид (ПВДФ) – широко распространенный полимер, известный своей термической стабильностью, химической стойкостью, сегнето-, пиро- и пьезоэлектрическими свойствами [1–3]. Эти характеристики делают ПВДФ пригодным для применения в различных областях, таких как датчики [4], устройства для сбора энергии [5] и биомедицинских приложений [6].

Уникальные свойства ПВДФ связаны с его структурой и фазовым составом. Он может существовать в четырех кристаллических формах (α, β, γ и δ), каждая из которых возникает в результате различного пространственного расположения групп CH2 и CF2 [7, 8]. Пьезо- и сегнетоэлектрическими свойствами, которые являются определяющими для приложений, обладают β- и γ-фазы, поэтому возникает задача их увеличения в полимере.

В последнее время изучают способы расширения свойств ПВДФ за счет создания композитных материалов на его основе. Один из наиболее распространенных подходов – включение в полимерную матрицу магнитных наночастиц (МНЧ) для получения материалов с мультиферроидными свойствами [9], включая магнитоэлектрические. Благодаря такому сочетанию свойств в совокупности с гибкостью и биологической совместимостью ПВДФ-композиты имеют потенциал для применения в биомедицине в качестве скаффолдов для стимуляции клеток [10, 11].

В работе приведены результаты исследования ПВДФ композитных материалов с наночастицами феррита кобальта CoFe2O4. Важной частью исследований по созданию устройств и материалов на основе ПВДФ и наночастиц является усиление магнитоэлектрического эффекта. Одной из стратегий его увеличения является усиление пьезоактивной компоненты композита за счет увеличения содержания β-фазы. Для создания и обработки пленок из ПДВФ с увеличенным содержанием β-фазы был разработан ряд таких методик, как получение пленок методом электроспиннинга [12, 13], отжиг, поляризация, механическая прокатка и их комбинации [14]. В [14] удалось добиться 85%-ного содержания β-фазы в пленке ПВДФ в результате механической прокатки, что оказалось наилучшим результатом в сравнении с отжигом и поляризацией.

Увеличение β-фазы может быть достигнуто с помощью механической деформации полимерной матрицы, например посредством растяжения [15]. Однако для достижения наилучшего результата фазового перехода необходимо подобрать условия, обеспечивающие максимальный переход от α- и γ-фаз к β-фазе. Изучив связь между степенью растяжения композита и формированием β-фазы, можно разработать более эффективные материалы. В настоящей работе изучено влияние степени растяжения композитной пленки ПВДФ–CoFe2O4 при высокой температуре на формирование β-фазы и на изменение кристалличности и предела прочности.

Методика и эксперимент

Материалы. Для изготовления нанокомпозита использовали поливинилиденфторид (м.м. 534 000, Sigma-Aldrich) в виде белого порошка, N,N-диметилформамид (ХЧ, ЭКОС, Москва). Для синтеза и модификации поверхности наночастиц использовали Co(NO3)2 · 6H2O (≥98%; ЛенРеактив, Санкт-Петербург, Россия), Fe(NO3)3 · 9H2O (≥98%; ЛенРеактив, Санкт-Петербург, Россия), NaOH (≥98%; ЛенРеактив, Санкт-Петербург, Россия), дистиллированную воду (dH2O).

Изготовление наночастиц CoFe2O4 с покрытием олеиновой кислотой. Магнитные наночастицы были синтезированы гидротермальным методом, подробно описанным в [16], с небольшими модификациями. Нитрат кобальта (6.8 ммоль) растворяли в 32 мл dH2O на магнитной мешалке при 50°C. Далее добавляли нитрат железа (13.6 ммоль) и ждали полного растворения. Для проведения реакции соосаждения добавляли гидроксид натрия 130.7 ммоль в 48 мл dH2O, предварительно нагретый до 50°C. После этого раствор помещали в автоклав (заполнение на 40% объема). Автоклав нагревали до 200°C, реакция проходила в течение 12 ч. Полученный порошок промывали водой и этанолом, затем высушивали. После высушивания частицы покрывались олеиновой кислотой (ОК) в присутствии тетрагидрофурана. После добавления к частицам ОК и тетрагидрофурана смесь помещалась в ультразвуковую (УЗ) ванночку до образования стабильного коллоида, затем выдерживалась при комнатной температуре (20–22°С). Спустя 2 ч CoFe2O4@ОК отделяли от избытка ОК при помощи центрифугирования (30 мин, 14000 об./мин) и высушивали. Для определения концентрации наночастиц в оболочке ОК использовали метод высушивания до постоянной массы.

Покрытие МНЧ олеиновой кислотой приводит к лучшей дисперсии наночастиц в полимерной матрице за счет аффинности концевых групп ОК к молекулам ПВДФ, что приводит к уменьшению агломерации МЧН [17, 18]. Улучшение распределения МНЧ в полимерной матрице является перспективным подходом к повышению магнитоэлектрического отклика [17].

Рентгенограмма частиц представлена на рис. 1. Данные для области когерентного рассеяния DXRD, микронапряжений ε и постоянной решетки a, рассчитанные с помощью метода Ритвельда, представлены в табл. 1.



Рис. 1. Рентгенограмма для наночастиц CoFe2O4 (слева) и фото образцов S0, S100, S200, S300 (справа).



Таблица 1. Структурные и магнитные параметры, полученные для CoFe2O4, CoFe2O4@ОК и композитов с различной степенью растяжения



DXRD, нм

ε×10−3

a, Å

HC, Э

MR/MS

MS, эме/г

CoFe2O4

27.7 ± 0.2

1.59

8.402 ± 0.001

1319

0.358

82

CoFe2O4@ОК

1374

0.370

74

S0

1424

0.332

7.7

S100

1439

0.380

7.2

S200

1493

0.391

7.3

S300

1492

0.397

7.0

Примечание. DXRD – область когерентного рассеяния, ε – микронапряжение, a – постоянная решетки, HC – коэрцитивная сила, MR/MS – остаточная намагниченность, MS – намагниченности насыщения.



Изготовление нанокомпозитов. Композитные пленки получены методом ракельного ножа [19]. Для приготовления раствора ПВДФ 1.8 г порошка растворяли в 9.15 мл N,N-диметилформамида (ДМФ) при 45°C в течение 20 ч. Феррит кобальта (CoFe2O4@ОК) массой 0.25 г (10 мас. %, нормированных на CoFe2O4) разбивали при помощи УЗ-ванночки в 2.3 мл ДМФ в течение 30 мин до достижения гомогенности раствора. Полученные растворы соединяли и вымешивали до однородности в течение 90 мин при 45°C, наносили на стеклянную подложку и равномерно распределяли при помощи ракельного ножа с заданной толщиной (45 ± 2 мкм). Затем стеклянную подложку с раствором помещали в сушильный шкаф на 20 ч при температуре 65°С. После высыхания полученную пленку разделяли на равные куски, которые растягивали на 100, 200 и 300% (рис. 1) при 100°С. Растяжение композита на 400% приводило к разрыву образца. Образцы обозначены как S0, S100, S200 и S300, где цифра обозначает степень растяжения.

Исследование магнитных свойств наночастиц и композитов. Измеренные магнитные характеристики наночастиц с покрытием и без и композитов приведены в табл. 1. Полевые зависимости намагниченности для наночастиц и композитов с различной степенью растяжения представлены на рис. 2. Значения намагниченности насыщения MS для непокрытых наночастиц близки к значению для объемного образца (82 vs. 88 эме/г) [20]. MS для композитов согласуются с номинальным содержанием магнитного ядра для наночастиц CoFe2O4@ОК, равным 10% в композите. Остаточная намагниченность MR/MS для всех образцов составила ~30–40%, что ниже ожидаемого значения для невзаимодействующих однодоменных частиц согласно модели Стоунера–Вольфарта [21].

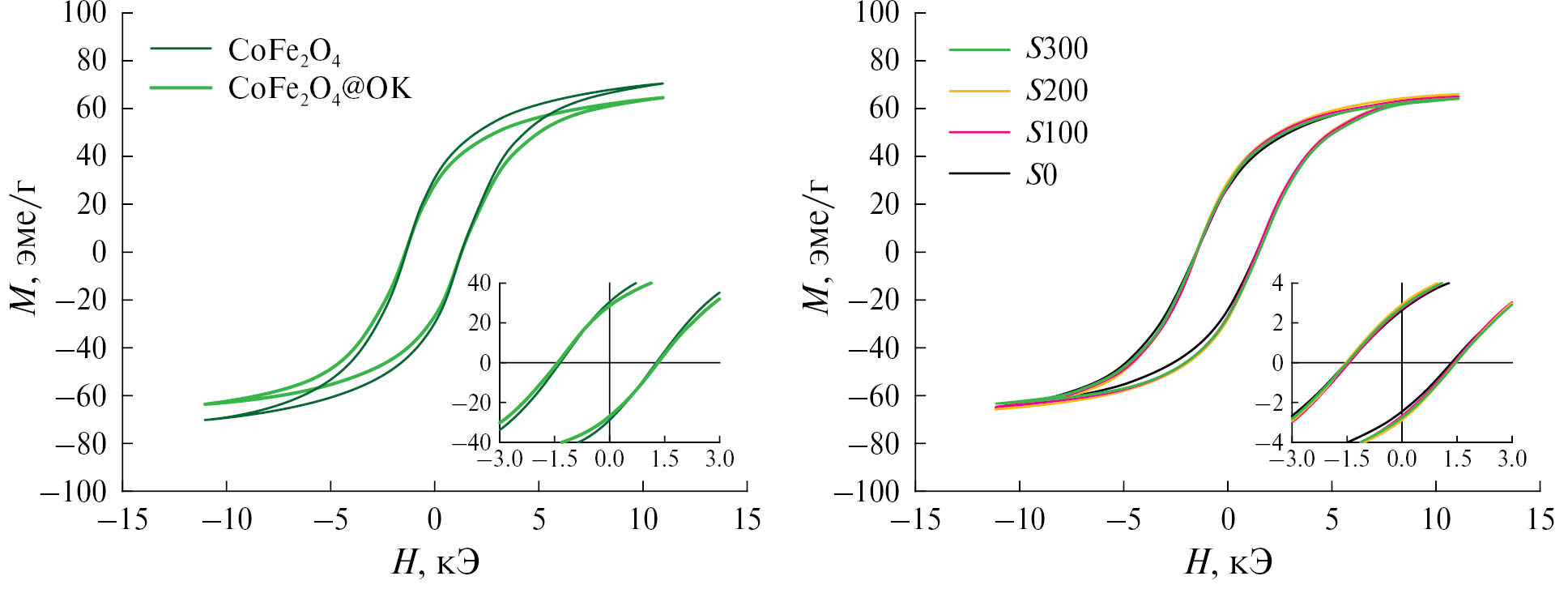

Рис. 2. Полевая зависимость намагниченности для CoFe2O4 и CoFe2O4@ОК (слева) и ПВДФ–CoFe2O4@ОК при различных степенях растяжения (справа).



Наблюдаемая коэрцитивная сила HC для CoFe2O4 (1319 Э) ниже, чем у покрытых ОК частиц CoFe2O4@ОК (1374 Э), что уменьшает агломерацию частиц. При внедрении CoFe2O4@ОК в композит наблюдается дальнейший рост коэрцитивной силы, причем HC растет с ростом степени растяжения. Главным образом это указывает на ослабление диполь-дипольных взаимодействий между частицами, вызванное снижением агломерации и ростом расстояния между частицами в матрице [22].

Исследование изменения структурных свойств композита. Рентгенограммы (XRD) были получены с использованием дифрактометра Tongda TD3700, оснащенного Co-рентгеновской трубкой (λ = 1.79 Å). Для наблюдения за фазовыми превращениями, вызванными одноосной деформацией композита, измерения рентгенограмм проводили в диапазоне углов 2θ от 15° до 35°, на которых наблюдались пики ПВДФ – α (пики (020) и (110)) и β (пик (110)) (рис. 3) [23, 24]. На рентгенограмме нерастянутого композита ПВДФ–CoFe2O4@ОК наиболее выражены рефлексы для α-фазы ПВДФ и рефлексы, соответствующие наночастицам CoFe2O4 (рис. 3). На полученных от растянутых композитных пленок рентгенограммах видно, что при увеличении степени растяжения пленки происходят перераспределение интенсивностей пиков и одновременно смещение в область больших углов 2θ, что говорит о контролируемом фазовом переходе из α- в β-фазу. Наблюдение за γ-фазой по рентгенограмме затруднено, так как пик от этой фазы не выражен и не разрешается из-за α- и β-фаз [24].

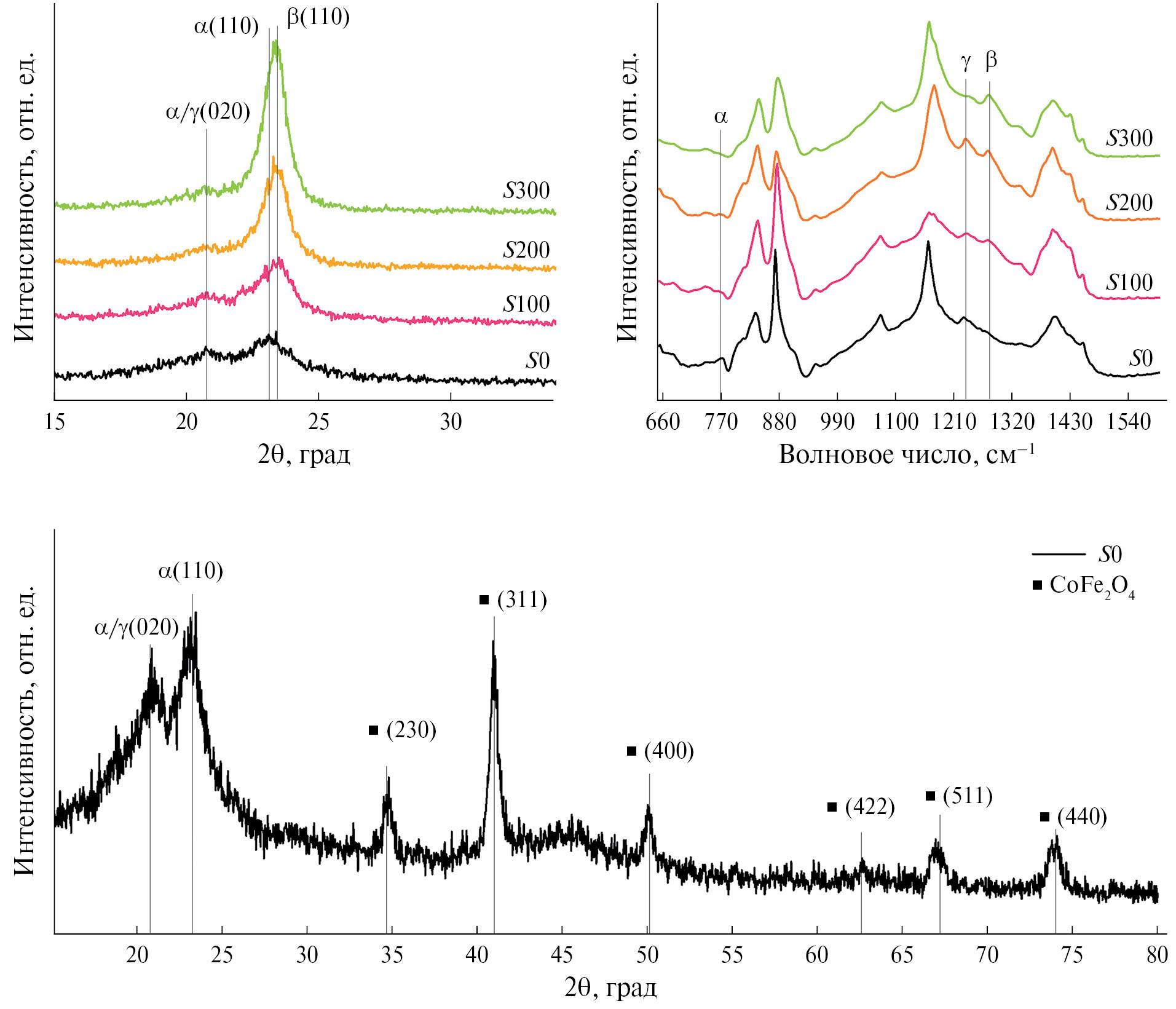

Рис. 3. Рентгенограммы (слева) и ИК-спектры (справа) для композитов ПВДФ–CoFe2O4@ОК с различной степенью растяжения. Рентгенограмма нерастянутого композита ПВДФ–CoFe2O4@ОК (нижний график).



Измерения методом ИК-спектроскопии с преобразованием Фурье выполнены с использованием прибора FT-801 (SIMEX, Новосибирск, Россия) в режиме поглощения с разрешением 4 см–1. Полученные ИК-спектры использовали для оценки количественного содержания α-, β- и γ-фаз в образцах с разным коэффициентом растяжения. Содержание отдельных фаз и суммарную электроактивную фазу (FEA = Fβ + Fγ) определяли по методу, предложенному в [25].

Общая электроактивная фаза определялась по формуле

FEA=IEAK840K763 I763 + IEA×100%, (1)

где IEA и I763 − коэффициенты поглощения при 840 и 763 см−1 соответственно, K840 и K763 – коэффициенты поглощения при волновых числах 7.7 · 104 и 6.1 · 104 см2·моль–1 соответственно.

Для расчета отдельных электроактивных β- и γ-фаз использовали формулы [25]:

Fβ=FEAΔHβ´ΔHβ´+ΔHγ´×100%, (2)

Fγ=FEAΔHγ´ΔHβ´+ΔHγ´×100%, (3)

где ΔHβ' и ΔHγ' − разности высот (различия в поглощении) между пиком около 1275 см−1 и ближайшей впадиной около 1260 см−1, а также пиком около 1234 см−1 и ближайшей впадиной около 1225 см–1 соответственно. Расчетные данные представлены в табл. 2.



Таблица 2. Рассчитанные из ИК-спектров α-, β- и γ-фазы, электроактивная фаза FEA (β- + γ-фазы), степень кристалличности χ и температура плавления Tпл

Степень растяжения, %

α, %

β, %

γ, %

FEA, %

χ, %*

Tпл, °C**

0

26

1

73

74

61

164

100

12

31

57

88

43

162

200

10

39

51

90

45

162

300

8

91

1

92

44

160

*Инструментальная ошибка ±3%.

**Инструментальная ошибка ±1°C.



По полученным ИК-спектрам (рис. 3) видно, что во всех нанокомпозитах образуется смесь из α-, β- и γ-фаз [26]. При растяжении происходят уменьшение интенсивности пиков для α- и γ-фаз (763 и 1234 см–1 соответственно) и рост интенсивности пика около 1275 см–1, характерного для β-фазы. Максимальный уровень β-фазы (91%) наблюдается при максимальной степени растяжения на 300% в сравнении с нерастянутым образцом, где β-фаза равна 1%. Под воздействием механического напряжения γ-фаза переходит в β-фазу из-за высокого сходства их элементарных ячеек – они отличаются небольшим смещением транспланарных цепей вдоль оси с, которое происходит в процессе растяжения [27], хотя и не исключен параллельный процесс образования смеси α- и β-фаз с последующей трансформацией α- в β-фазу [28].

Степень кристалличности готовых композитов оценивали на дифференциальном сканирующем калориметре (ДСК, NETZSCH 204 F1 Phoenix), сравнивая теплоту плавления образца и полностью кристаллизованного ПВДФ (104.6 Дж/г) [29]. Образцы анализировали в интервале от комнатной температуры до 200°С при скорости нагрева 5°С/мин в атмосфере аргона. Степень кристалличности χ рассчитывали из уравнения

χ=ΔHH100φПВДФ×100%, (4)

где ΔH – теплота плавления, H100 – энтальпия для 100%-ной кристаллической фазы ПВДФ, φПВДФ – массовая концентрация ПВДФ.

При анализе кривых ДСК (рис. 4) установлено, что при увеличении степени растяжения нанокомпозита происходит уменьшение температуры плавления (Tпл) со 164°С для S0 до 160°С для S300 (табл. 2). Такой температурный сдвиг пика плавления может быть ассоциирован с переходом системы из γ- в β-фазу или смесь α- и β-фаз, так как сдвиг в сторону меньших Tпл говорит об уменьшении толщины ламелей или сферолитов [30, 31], которые связывают с β- и γ-фазой соответственно.



Рис. 4. Кривые ДСК для композитов S0, S100, S200, S300.



Также при растяжении композитных пленок содержание кристаллической фазы уменьшается на ~16% в сравнении с нерастянутой пленкой. Причем это уменьшение одинаково для различных степеней растяжения с учетом ошибки измерения (табл. 2). Отметим, что при наименьшем коэффициенте растяжения (100%) уже происходит и далее не меняется изменение кристалличности. В литературе приводится ряд факторов, вызывающих изменения кристалличности при растяжении: переход в β-фазу и неполная перекристаллизация [32]. В настоящей работе главную роль играет второй фактор, так как степень кристалличности не зависит от фазового состава композита.

Измерение деформационных кривых. Кривые деформаций исследованных в работе композитов получены с помощью установки Microtest 200 N tensile tester (Deben, Великобритания) и представлены на рис. 5. Значения пределов прочности на растяжение для композитов приведены в табл. 3.

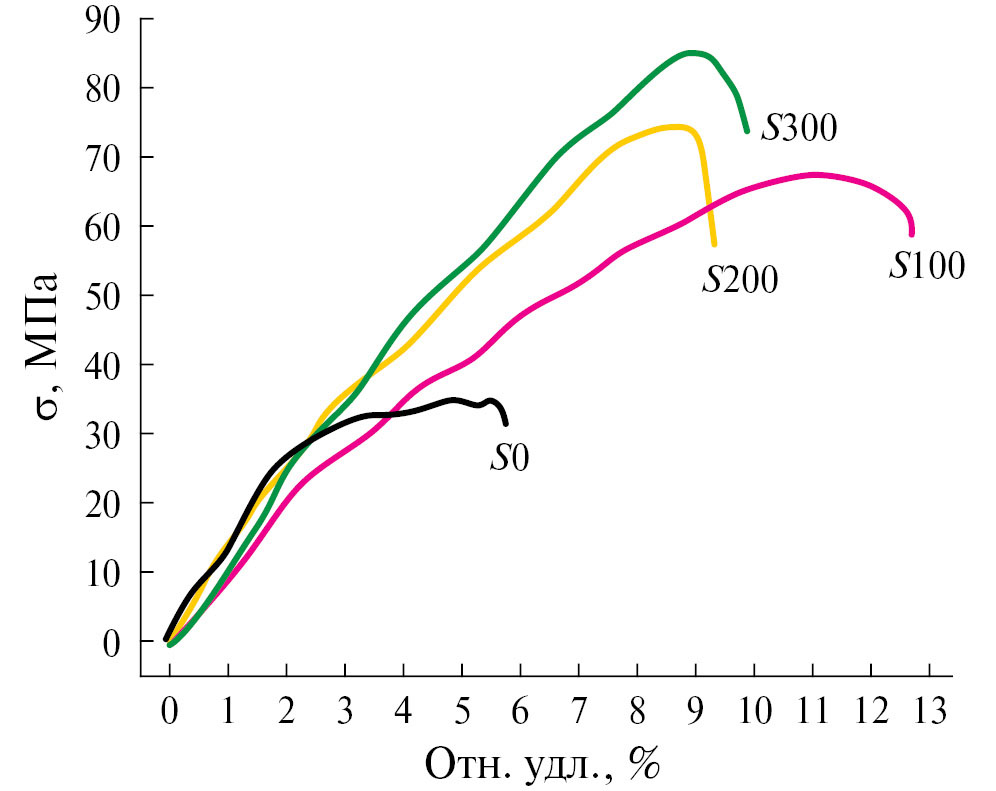

Рис. 5. Деформационные кривые композитов S0, S100, S200, S300.



Таблица 3. Пределы прочности для композитов S0, S100, S200, S300

Степень растяжения, %

Предел прочности, МПа

0

35.7

100

67.9

200

74.5

300

85.0



При растяжении композитов S100, S200 и S300 наблюдается увеличение предела прочности на растяжение в сравнении с образцом S0. Этот результат объясняется тем, что при растяжении под действием температуры происходят одновременный переход в β-фазу и упорядочивание ее ламелей вдоль направления прикладываемого напряжения, что и приводит к деформационному упрочнению композита вдоль выделенного направления [33]. В настоящей работе удалось достичь увеличения предела прочности в 2.4 раза (с 35.7 до 85.0 МПа) при растяжении композита на 300%.

Выводы

Приведены результаты исследования процесса фазового превращения посредством одноосного вытягивания композита на основе ПВДФ с добавлением 10 мас. % МНЧ кобальтового феррита CoFe2O4, покрытых олеиновой кислотой.

Композитные пленки ПВДФ–CoFe2O4@ОК растягивали при температуре 100°C на 100, 200 и 300%. При этом наблюдался контролируемый переход от смеси α- и γ-фаз к β-фазе. Этот переход отмечается как на рентгенограммах, где происходило перераспределение интенсивности рефлексов, так и на ИК-спектрах. Пересчет на численные значения по интенсивностям пиков 763, 1234 и 1275 см–1 показал увеличение количества β-фазы от 1% для нерастянутого композита до 91% для растянутого на 300%. При этом содержание электроактивной фазы увеличилось с 74 до 92%. Результаты измерений дифференциальной сканирующей калориметрии также показали контролируемый переход в β-фазу, что видно по смещению температуры эндотермического пика плавления от 164 до 160°C. Таким образом, при растяжении композита на 300% происходит максимальный переход из α- и γ-фаз в β-фазу, что позволяет разработать более эффективные магнитоэлектрические материалы.

Фазовые изменения в композите повлияли на изменения механических свойств. При одноосном растяжении композитов ПВДФ–CoFe2O4@ОК наблюдается рост предела прочности от 5.7 до 85.0 МПа за счет наведения одноосной анизотропии. Такой характер растяжения также влияет на магнитные свойства. При растяжении происходит постепенное увеличение HC благодаря уменьшению диполь-дипольных взаимодействий за счет увеличения расстояния между частицами.

Также отметим, что при растяжении значительно меняются механические свойства композита, что особенно важно для применений в регенеративной медицине, так как разработанный композит может использоваться как подложка для роста клеток с их последующей стимуляцией посредством внешнего магнитного поля.

Исследование выполнено при финансовой поддержке Российского научного фонда (проект № 21-72-30032).

×
