Crystals of para-quaterphenyl and its trimethylsilyl derivative. I. Growth from solutions, structure and crystal chemical analysis by the Hirschfeld surface method

Full Text

ВВЕДЕНИЕ

Линейные олигофенилы (nP) – полициклические ароматические углеводороды на основе кратного сопряжения фенильных групп в пара-положении с общим членом гомологического ряда C_6nH_4n+2, где n – число фенильных колец. Среди различных семейств органических сопряженных молекул nP известны как высокостабильные соединения, сохраняющие устойчивость в расплаве при температурах выше точки плавления [1], так и обладающие высокой устойчивостью к фотодеградации [2, 3]. Высшие олигофенилы с n ≥ 4 относятся к полупроводниковым соединениям [2] и являются синими излучателями с высоким квантовым выходом флуоресценции [4–6], что представляет интерес для органической оптоэлектроники [3, 7, 8].

Для молекулярного строения линейных олигофенилов характерно наличие гибкой конформационной структуры, допускающей вращение сопряженных фенильных групп друг относительно друга. При этом только плоская конфигурация имеет высшую ромбическую симметрию D_2h, а в общем случае молекулы будут характеризоваться более низкой симметрией вплоть до асимметричной формы С₁. При комнатной температуре данные соединения имеют изоструктурное кристаллическое строение, характеризующееся моноклинной пр. гр. P2₁/a с Z = 2 [9]. Простая симметричная форма молекул nP и наличие в ассиметричном блоке элементарной ячейки кристалла всего лишь половины молекулы (Z´ = 0.5) весьма привлекательны для моделирования оптических свойств [10–12] и электротранспортных характеристик в кристаллах [13]. При низких температурах в кристаллах nP имеют место структурные фазовые переходы в триклинную полиморфную модификацию, при этом конформация молекулы перестает быть плоской, и торсионные углы между соседними фенильными кольцами достигают значений более 20° [6, 14, 15]. Внутримолекулярные взаимодействия обусловливают минимум потенциальной энергии для конформации с разориентированными друг относительно друга фенилами, в связи с чем конкуренция сил внутри- и межмолекулярных взаимодействий в кристаллах приводит к низкотемпературному полиморфизму [16, 17]. Другими словами, неустойчивость поведения кристаллической структуры к изменению температуры в семействе nP обусловлена торсионной гибкостью молекул. Однако динамика фазовых переходов и свойства низкотемпературных фаз кристаллов остаются еще слабо изученными, особенно для высших олигофенилов.

Из-за низкой растворимости высших линейных олигофениленов, спадающей экспоненциально по мере увеличения длины сопряженного ядра молекулы [9], получение качественных монокристаллических образцов для них весьма затруднительно, поэтому подавляющее число работ по данным соединениям ориентировано на исследования поликристаллических тонких пленок или спрессованных порошков [18–21]. Интересным представляется химический подход по функционализации сопряженного ядра молекулы различными терминальными заместителями с целью повышения растворимости. Например, добавление концевых триметилсилильных групп в состав линейных сопряженных молекул в ряде случаев оказало положительный эффект на ростовые и морфологические качества кристаллов, их фазовую стабильность, спектрально-флуоресцентные свойства (увеличение квантового выхода флуоресценции) и устойчивость к фотодеградации [15, 22–24].

В данной работе представлены результаты исследования роста из растворов и структуры кристаллов производного пара-кватерфенила с концевыми триметилсилильными заместителями: 4,4'''-бис(триметилсилил)-пара-кватерфенила (TMS-4P-TMS). Для установления эффекта концевых триметилсилильных групп в составе молекулы TMS-4P-TMS в качестве стандарта сравнения используется пара-кватерфенил (4P) [25].

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Соединения 4P и TMS-4P-TMS были синтезированы по методикам, описанным в [26]. Для выращивания кристаллов TMS-4P-TMS и 4P использовали толуол (ос. ч.), изопропанол (ч. д. а.) и бутанол-1 (ч. д. а.) (Экос-1, Россия).

Параметры фазовых переходов кристаллов уточнены в диапазоне температур от 30 до 350°C в герметичных алюминиевых тиглях методом дифференциальной сканирующей калориметрии (ДСК) на термоаналитическом комплексе STA Netzsch 449 F1. Использование герметичных тиглей позволяет точнее установить величину тепловых эффектов соединений, интенсивно испаряющихся при переходе в расплавленное состояние. Эксперименты проводили на образцах поликристаллических порошков в потоке сухого аргона при скорости нагрева/охлаждения 10°C/мин. Для исследования фазовых переходов при нагреве вещества использовали перекристаллизованный из толуола кристаллический осадок.

Выращивание кристаллов TMS-4P-TMS и 4P из раствора осуществляли методом “растворитель–осадитель” [25]. В качестве растворителя использовали толуол, а в качестве осадителя – сольватофобные изопропанол и бутанол-1. Ранее было установлено, что при 20°С концентрация насыщенного раствора TMS-4P-TMS в толуоле C_S ≈ 2.66 ммоль/л, что приблизительно в 4 раза выше, чем у пара-кватерфенила [27]. Для выращивания кристаллов ненасыщенные растворы TMS-4P-TMS и 4P в толуоле подготавливали в стеклянных виалах объемом 20 мл в ультразвуковой ванне. Полученный отфильтрованный раствор в стакане помещали внутрь герметичного сосуда с осадителем, данную ростовую систему выдерживали в термостате при 20^○С в течение нескольких суток. По окончанию выдержки наиболее крупные плоские кристаллы TMS-4P-TMS плавали на поверхности раствора, а кристаллы 4P – как на поверхности, так и в объеме раствора.

Микроморфологию поверхности кристаллов исследовали с помощью оптического микроскопа BX61 (Olympus, Япония), сканирующего конфокального микроскопа LEXT OLS3100 (Olympus, Япония) и атомно-силового микроскопа (АСМ) Ntegra Prima (NT-MDT, Россия) в контактном режиме по методике, описанной в [24]. Толщину кристаллических пленок определяли с помощью микроскопа LEXT OLS3100.

Полный дифракционный эксперимент для монокристалла TMS-4P-TMS был получен при температурах –188, 20 и 127°С на дифрактометре Xcalibur Eos S2 (Rigaku Oxford Diffraction), оборудованном двухкоординатным ССD-детектором. Автоматический выбор ячейки Браве завершился выбором триклинных ячеек. Экспериментальные данные обработаны с помощью программы CrysAlisPro [28]. Кристаллографические расчеты (ввод поправки на аномальное рассеяние, учет поглощения, усреднение эквивалентных по симметрии отражений) осуществляли с использованием комплекса программ Jana2006 [29]. Координаты атомов кремния и углерода найдены методом chargeflipping в программе Superflip [30]. Координаты атомов водорода найдены в результате анализа разностных синтезов электронной плотности, построенных на заключительном этапе уточнения структурных параметров атомов кремния и углерода. Тепловые параметры атомов кремния и углерода в модели кристалла TMS-4P-TMS уточнены в анизотропном приближении атомов смещения, а тепловые параметры атомов водорода – в изотропном приближении. Координаты всех атомов структуры и параметры их тепловых смещений уточнены методом наименьших квадратов в полноматричном варианте. Визуализации межмолекулярных взаимодействий в кристаллах, анализ поверхности по Хиршфельду, построение графиков 2D-“отпечатков пальцев” и расчет энергии парных межмолекулярных взаимодействий в кристалле выполнены с помощью пакета CrystalExplorer [31] с использованием кристаллической структуры TMS-4P-TMS и 4P [25], полученной при 20°С. Электронные плотности, использованные для расчета поверхностей Хиршфельда, получены из таблиц атомных волновых функций, расширенных с помощью базисных функций экспоненциального типа [32]. Построение поверхности Хиршфельда с нанесением на нее значений электростатического потенциала было выполнено с использованием теории функционала плотности уровня B3LYP/6-31G(d,p). Расчет парных межмолекулярных взаимодействий в кристалле выполнен с помощью модели CE-B3LYP на основе электронной плотности B3LYP/6-31G(d,p).

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

На рис. 1 приведены кривые ДСК исследуемых соединений. Параметры их фазовых переходов приведены в табл. 1.



Таблица 1. Параметры фазовых переходов для 4P и TMS-4P-TMS, установленные методом ДСК в закрытых и открытых [27] тиглях

Вещество	М, г/моль	Ttr, °C	ΔHtr, кДж/моль	Tm, °C	ΔHm, кДж/моль	ΔSm, кДж/(моль∙К)
4P	306.4			314 314 [27]	43 61 [27]	73
TMS-4P-TMS	450.8	136–155 151 [27]	6.3 2.1 [27]	285 286 [27]	33 41 [27]	59

Примечание. T_tr и ΔH_tr – температура и энтальпия полиморфного перехода; T_m – температура плавления, ΔH_m и ΔS_m – энтальпия и энтропия плавления.

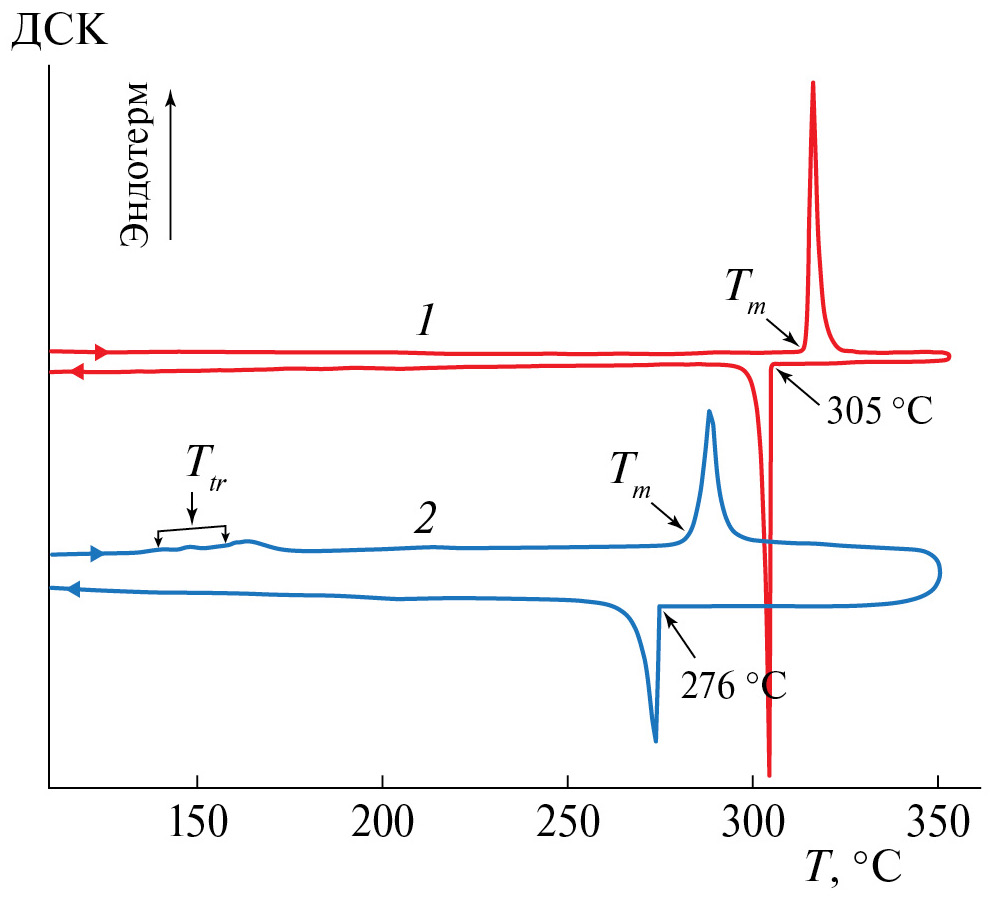

Рис. 1. Кривые ДСК для 4Р (1) и TMS-4P-TMS (2).



В сравнении с результатами, полученными ранее при использовании открытых тиглей [27], температуры плавления T_m исследованных соединений почти не изменились, однако значения молярной энтальпии плавления ΔH_m заметно снизились: для 4P – в 1.42 раза, для TMS-4P-TMS – в 1.24 раза (табл. 1). Полученный результат по ΔH_m для 4P близок к результату, полученному в [33] (37.8 кДж/моль) методом ДСК в ходе исследований в герметичном алюминиевом тигле. В сравнении с незамещенным соединением, для триметилсилильного производного температура плавления ниже на 20°С, а молярные величины энтальпии и энтропии плавления уменьшаются приблизительно в 1.3 и 1.2 раза соответственно, что указывает на меньшую степень локального разупорядочения при переходе в расплавленное состояние. При охлаждении расплавы исследуемых соединений кристаллизуются на 8–10°С ниже соответствующих температур плавления. В условиях герметичного тигля полиморфный переход для TMS-4P-TMS оказался более размытым в интервале 136–155°С.

Данные по росту кристаллов TMS-4P-TMS представлены в табл. 2. Для сравнения в табл. 2 также представлены сведения по характеристикам роста кристаллов 4P, взятые из [25] и дополненные новыми результатами.



Таблица 2. Характеристики роста кристаллов TMS-4P-TM и 4P из растворов толуола в парах осадителя

Вещество	Осадитель	С0, г/л	τ, сутки	L, мм	H, мкм	VL, мкм/ч	ξ×103
TMS-4P-TMS	Изопропанол	1.0	5	2	120	16.7	60
	Бутанол-1	1.0	7	3	320	17.8	106
		1.0	14	6	170	17.8	28
		1.0	13	22	15	70.5	0.7
4P	Изопропанол*	0.17	20	5	0.5	10.4	0.1
			20	1.9	4.7	4.0	2.5
	Изопропанол	0.17	25	7	30	11.7	4
	Бутанол-1	0.16	5	1.5	25	12.5	17

Примечание. С₀ – начальная концентрация раствора, τ – период роста, L и H – соответственно длина и толщина наиболее крупных кристаллов в опыте, V_L = L/τ – средняя продольная скорость роста кристаллов, ξ = H/L– коэффициент анизотропии скорости роста кристаллов.

*Данные [25].



Бесцветные кристаллы TMS-4P-TMS в насыщенных спиртовых парах склонны к росту на границе раздела жидкость–воздух. В данных условиях в течение 5–14 сут формируются плоские монокристаллы длиной 5 и более миллиметров, толщина которых может превышать 300 мкм (рис. 2а, табл. 2). При УФ-освещении кристаллы флуоресцируют синим цветом (рис. 2а). Монокристаллы TMS-4P-TMS малых размеров имеет типичную форму – параллелограмм с внутренними углами ~79° и ~101° (рис. 2б). Поверхность развитой грани крупных кристаллов (рис. 2в) изобилует множеством макроступеней и дислокационных холмиков роста. В качестве примера на рис. 2г представлено конфокальное изображение четырехскатной дислокационной пирамиды.

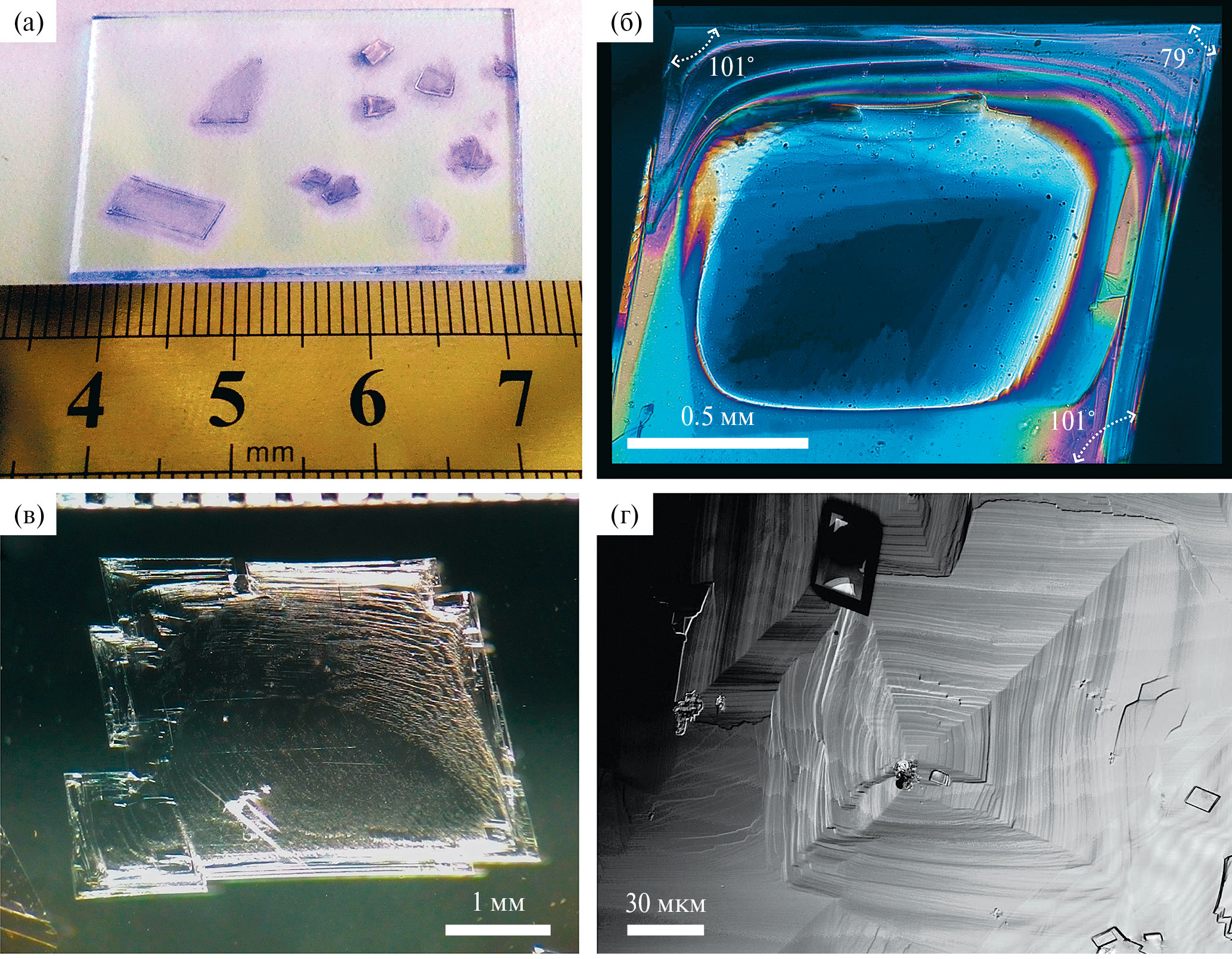

Рис. 2. Кристаллы TMS-4P-TMS: а – на предметном стекле при УФ-подсветке; б – изображение монокристалла в скрещенных поляризаторах; в – изображение крупного монокристалла, сформированного на границе раздела раствор–воздух; г – дислокационная пирамида роста на поверхности кристалла.



В одном из опытов после выдержки раствора в парах бутанола-1 в течение 13 сут на поверхности раствора сформировался крупный кристалл TMS-4P-TMS, вершины которого соприкасались со стенками ростового стакана (рис. 3а). Кристалл удалось в целостности извлечь на предметное стекло (рис. 3б). Его размеры составили 22 × 18 мм² при толщине около 15 мкм. Поверхность кристалла визуально гладкая. На рис. 3в представлено АСМ-топографическое изображение участка поверхности развитой грани кристалла, где наблюдаются ступени роста высотой h = 1.9 ± 0.1 нм. Подобная картина является характерной для большей части поверхности развитой грани кристалла. По-видимому, формирование данного кристалла проходило по механизму 2D-зарождения новых слоев, что обеспечило предельно низкую шероховатость поверхности развитой грани и высокую анизотропию скорости роста кристаллов в продольных и поперечных направлениях. У представленного на рис. 3б кристалла коэффициент анизотропии скорости роста определяется как î = h/L = V_h/V_L ≈ 7 × 10^–4, где h и L – толщина и длина кристалла соответственно, V_h и V_L – средние за период выращивания кристалла скорости его роста в толщину и длину соответственно. Для сравнения коэффициент анизотропии скорости роста î кристалла, приведенного на рис. 2в, на 2 порядка выше (табл. 2).

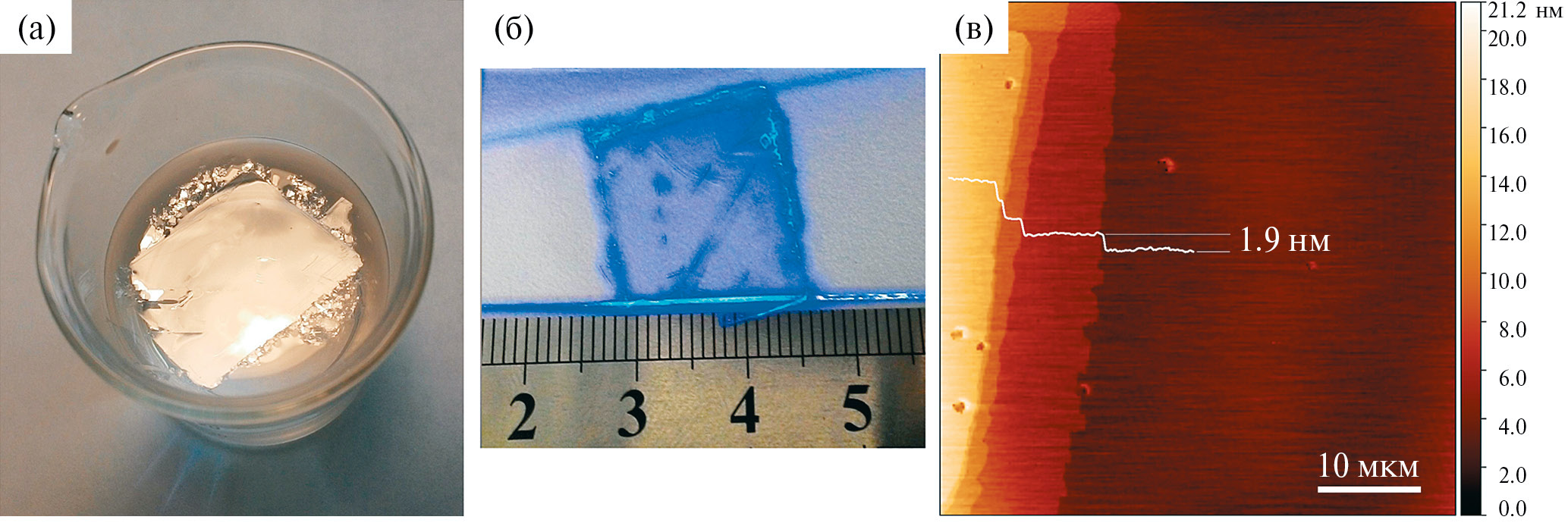

Рис. 3. Крупная монокристаллическая пленка TMS-4P-TMS на поверхности раствора (а) и ее изображение на подложке при УФ-подсветке (б); в – топографическое АСМ-изображение центральной области развитой грани кристалла в ориентации плоскости (001).



Распространенной формой среди кристаллов 4Р также является ограниченный боковыми гранями [110], [110], [1 1 0] и [110] плоский параллелограмм с внутренними углами ~70° и ~110° [34]. В аналогичных условиях скорость продольного и поперечного роста кристаллов 4P заметно ниже, чем у TMS-4P-TMS. Информация о росте кристаллов 4P на границе раздела жидкость–воздух в табл. 2 дополнена новыми сведениями по росту в объеме раствора. В данных условиях кристаллы 4P формируются крупнее и утолщеннее, но с более развитой поверхностной микроморфологией. В качестве примера на рис. 4а представлен кристалл 4P со сростком вдоль длинной оси кристалла. Основной кристалл и сросток имеют плоскую форму. На поверхности развитой грани наблюдается множество линейно протяженных холмиков роста высотой до 2 мкм, которые в ряде областей формируют дендритные структуры с крестообразными пересечениями под углом ~70°. Подобные особенности поверхностной микроморфологии были зафиксированы ранее при исследовании роста из растворов кристаллов пара-терфенила [15] и пара-квинкифенила [6].

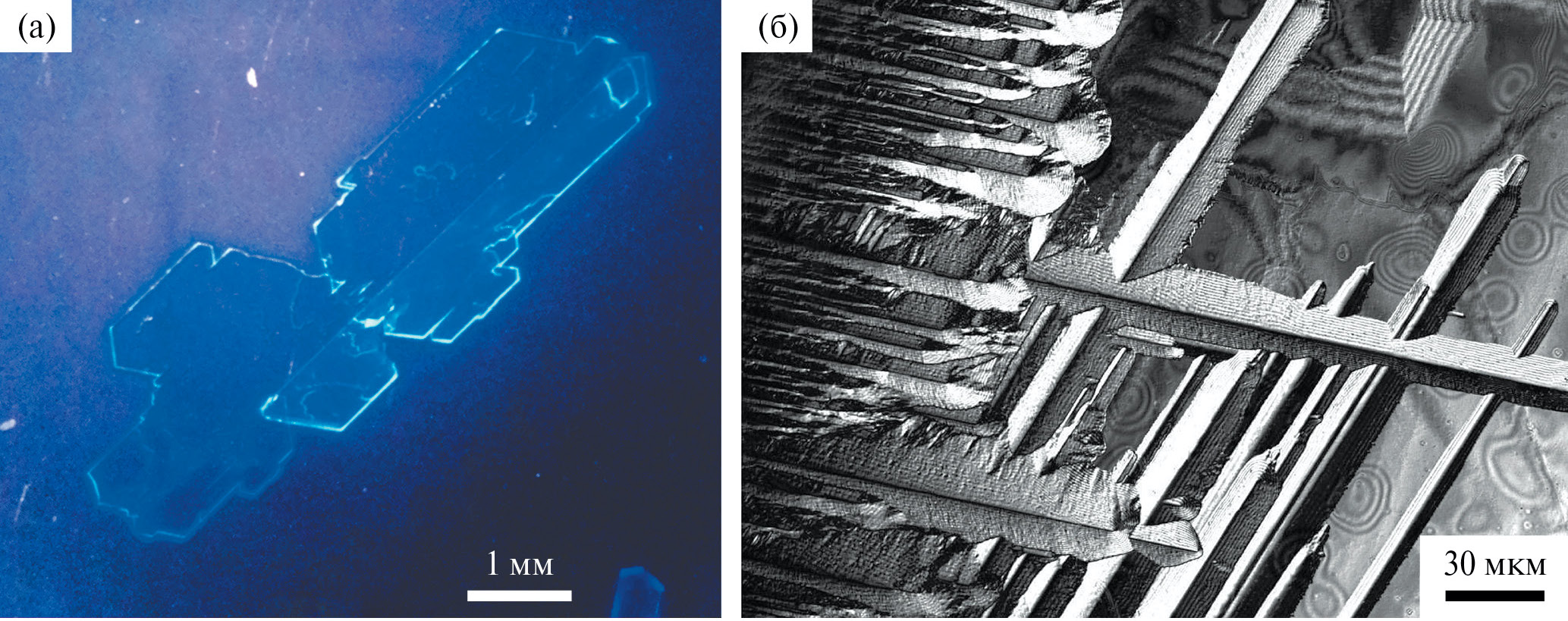

Рис. 4. Кристалл 4P со сростком под УФ-освещением (а) и конфокальное изображение участка его поверхности (б).



Основные кристаллографические параметры, данные экспериментов и результаты уточнения структур TMS-4P-TMS при температурах –188, 20 и 127°С и 4Р при температурах –188 и 20°С [25] приведены в табл. 3. Информация об исследованной структуре депонирована в Кембриджском банке данных органических структур (CCDC № 2356555, 2356556, 2356557).



Таблица 3. Кристаллографические характеристики, данные эксперимента и результаты уточнения структуры кристаллов TMS-4P-TMS и 4P

Вещество	TMS-4P-TMS			4P
Химическая формула	C30H34Si2			С24Н18
T, °C	–188	20	127	–188	20 [25]
Пр. гр., Z	P1, 2	P1, 2	P1, 2	P1, 8	P21/a, 2
а, Å	7.5185(5)	7.7024(2)	7.8552(4)	11.021(1)	8.071(3)
b, Å	9.1599(6)	9.2629(3)	9.3467(4)	15.933(1)	5.580(1)
c, Å	18.542(3)	18.6123(7)	18.641(1)	17.752(2)	17.770(2)
α, град	84.531(9)	96.18(3)	96.546(4)	96.03(1)	90
β, град	83.904(9)	96.28(3)	96.360(4)	90.20(1)	95.74(2)
γ, град	89.984(6)	90.31(2)	90.619(4)	90.02(1)	90
Vо, Å3	1263.9(2)	1312.0(1)	1350.9(1)	3096.5	796.4(4)
Dx, г/см3	1.184	1.141	1.108	1.314	1.278
Излучение; λ, Å	MoKα; 0.71073
μ, мм–1	0.156	0.150	0.146	0.074	0.072
Дифрактометр	Xcalibur, EosS2
Тип сканирования	Ω
θmax, град	34.95	38.59	38.66	34.97	35.00
Число отражений: измеренных/независимых, Rуср/I > 3σ(I)	17530/367, 0.036/7052	28465/10439, 0.041/3089	29331/10757, 0.047/2028	42119/22226, 0.184/1436	10351/3032, 0.129/472
Метод уточнения	МНК по F
Число уточняемых параметров	425			658	145
R(|F|)/wR(|F|)	0.059/0.071	0.053/0.042	0.044/0.040		0.059/0.052
S	2.51	1.74	1.77		1.88
Δρmin/Δρmax, э/Å3	–0.39/1.58	–0.59/1.14	–0.80/1.56		–0.53/0.59

Примечание. D_x – рентгенографическая плотность, χ – угол отклонения молекулы от нормали к плоскости (001).



В исследуемом диапазоне температур в кристалле TMS-4P-TMS фазовые переходы отсутствуют. С ростом температуры от –188 до 127°С наблюдается увеличение объема элементарной ячейки на 6.9% (табл. 3). Также было проведено исследование кристалла TMS-4P-TMS при 152°С, что слегка выше температуры полиморфного перехода (табл. 1). Для сравнения на рис. 5 представлены рентгеновские дифрактограммы, свидетельствующие о том, что при температуре 152°С данный образец перестает быть монокристаллическим.

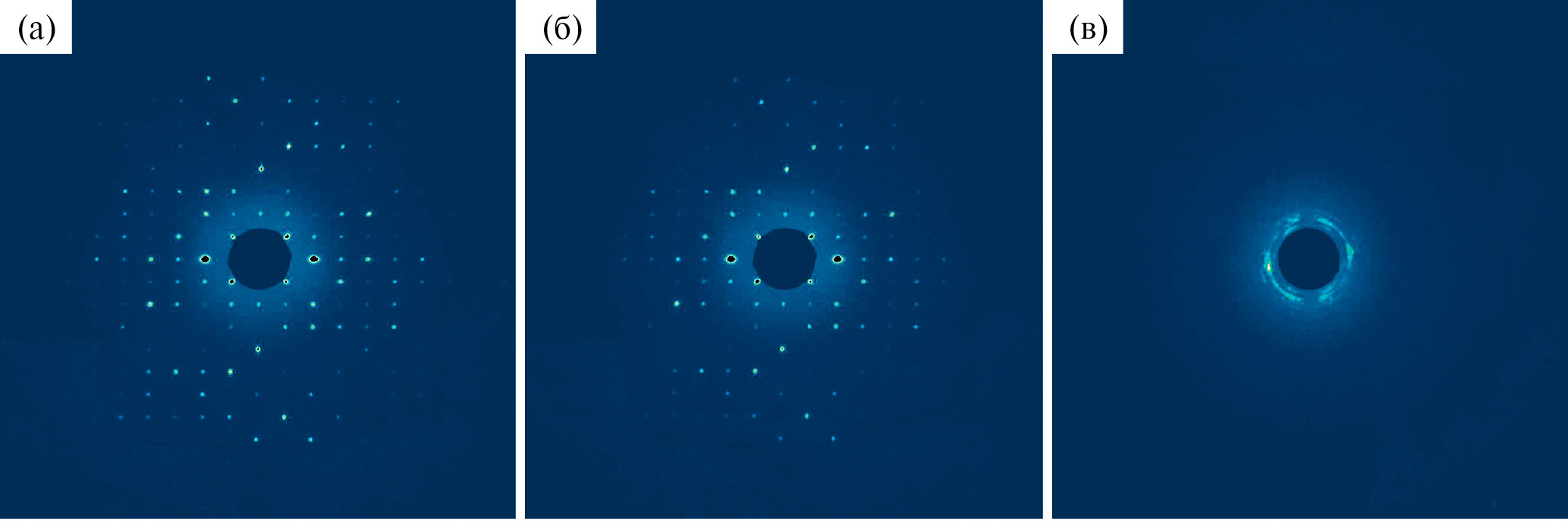

Рис. 5. Дифрактограммы монокристаллаTMS-4P-TMS при температурах 20 (а), 127 (б) и 152°С (в).



В [25] была уточнена структура кристалла 4P при 20°С в моноклинной пр. гр. P2₁/a с параметрами, представленными в табл. 3. В настоящей работе установлено, что при охлаждении кристалла 4P до –188°С наблюдается фазовый переход в низкотемпературную триклинную фазу с увеличением элементарной ячейки почти в 4 раза (табл. 2). Уточненные в выбранных условиях параметры элементарной ячейки для низкотемпературной полиморфной фазы 4P согласуются с результатами [14]. К сожалению, провести полное рентгеноструктурное исследование образцов 4Р при –188°С не удалось из-за невозможности получить от данного образца объем экспериментального материала, необходимый для успешного уточнения 658 структурных параметров (табл. 3).

Структура молекул в кристаллах при различных температурах представлена на рис. 6. При комнатной температуре конформация молекулы 4P почти плоская, с торсионными углами между фенильными группами не выше 3°, при этом тепловые эллипсоиды атомов углерода уширены (рис. 6а). В низкотемпературной триклинной фазе конформация молекулы 4P не плоская, со значительным разупорядочением фенильных групп. Сопряженное ядро молекул TMS-4P-TMS также имеет неплоскую структуру, незначительно изменяющуюся в диапазоне от –188 до 127°С. Внутренние фенильные кольца практически компланарны, а внешние – развернуты относительно внутренних в одну сторону с торсионными углами ~25° (рис. 6б–6г). С ростом температуры наблюдаются незначительное увеличение торсионного угла между внутренними фенилами и в равной степени уменьшение торсионных углов между внешними фенильными группами с 26° до 24°. Тепловые эллипсоиды атомов углерода и кремния молекул TMS-4P-TMS при –188°С небольшие, но по мере увеличения температуры отмечается их заметное уширение.

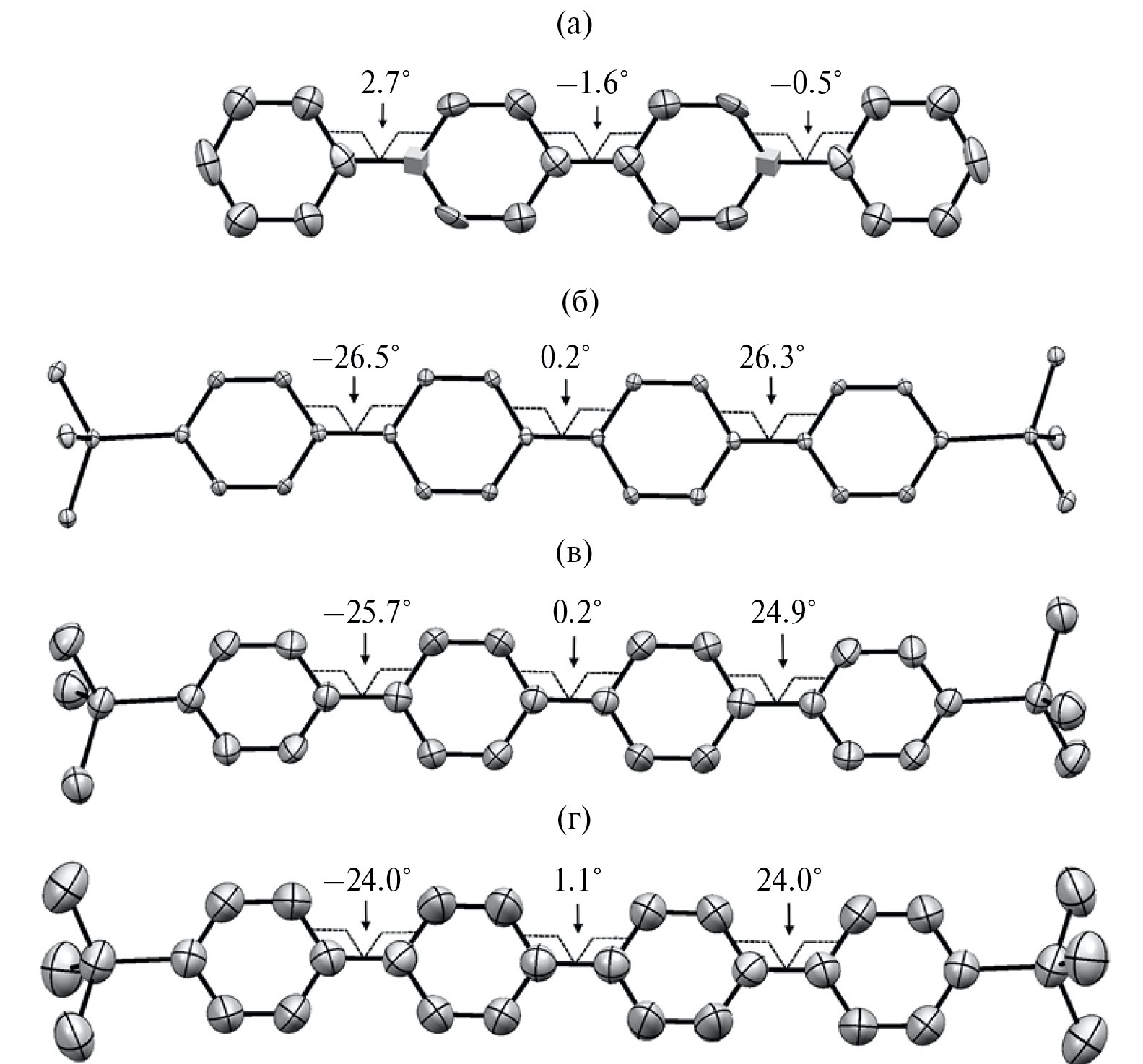

Рис. 6. Конформации молекул в кристалле при различных температурах в ORTEP-представлении (тепловые эллипсоиды с вероятностью 50%): а – 4P при 20°С; TMS-4P-TMS при –188 (б), 20 (в) и 127°С (г).



В сравнении с 4P энергетически выгодная благодаря внутримолекулярным взаимодействиям неплоская конформация сопряженного ядра TMS-4P-TMS в кристалле, по-видимому, обеспечивается прикрытием жестких концевых триметилсилильных групп, выполняющих функции “защитных распорок”. Действительно, относительно главной оси молекулы радиальное расстояние от ядра атома кремния до ядра атома водорода в концевой группе составляет ~2.35 Å, а для фенильных групп радиальное расстояние от оси молекулы до ближайшего ядра атома водорода – около 1.98 Å. Таким образом, находясь как бы в тени “зонтиков” триметилсилильных групп, сопряженное ядро молекулы TMS-4P-TMS принимает более выгодную конформацию в кристалле. Эта особенность, по всей видимости, придает большую устойчивость кристаллической структуре к полиморфизму при низких и комнатных температурах в сравнении с 4P.

Структура кристаллов 4P состоит из плотноупакованных плоскопараллельных слоев толщиной d₀₀₁ = 1.77 нм, ориентированных относительно плоскости (001) [25]. Структура кристалла TMS-4P-TMS также сформирована из плотноупакованных монослоев толщиной d₀₀₁ = 1.84 нм, параллельных плоскости (001) (рис. 7а). Таким образом, установленная методом атомно-силовой микроскопии высота ростовых ступеней на поверхности развитой грани кристалла (рис. 3в) соответствует толщине мономолекулярного слоя d₀₀₁.



Рис. 7. Проекции кристаллической структуры TMS-4P-TMS (20°С) на кристаллографические плоскости (100) (а), (010) (б), (012) (в); г –изображение кристалла TMS-4P-TMS с указанием индексов граней.



В кристалле 4P отклонение длинной оси молекулы от нормали к плоскости (001) составляет χ ≈ 17°, тогда как в кристалле TMS-4P-TMS угол χ почти в 3 раза выше (рис. 7а). Подобная картина наблюдается для кристаллов пара-терфенила и его производного с концевыми триметилсилильными группами: TMS-3P-TMS [15]. Сравнивая между собой кристаллическое строение данных соединений, можно заметить, что кристаллы TMS-3P-TMS и TMS-4P-TMS, как и кристаллы их незамещенных аналогов 3P и 4P, также изоструктурны.

В кристалле TMS-4P-TMS в направлении главных кристаллографических осей a и b распложены ряды молекул, эквивалентных по трансляционной симметрии вдоль соответствующих направлений (рис. 7а, 7б). Однако плотнейшие молекулярные ряды ориентированы вдоль направлений [110] и [110] (рис. 7в), внутри которых ближайшие соседи расположены наиболее близко в кристалле, не являясь при этом симметрически эквивалентными. Фрагмент монослоя, построенный на векторах [110] и [110], представляет собой параллелограмм с углами 100.5° и 79.5° (рис. 7в). Плоские кристаллы TMS-4P-TMS в форме параллелограмма с углами около 101° и 79° при выращивании из растворов встречаются часто, из чего можно предположить, что наиболее сильные межмолекулярные взаимодействия в кристалле осуществляются между ближайшими соседями в направлениях плотнейших молекулярных рядов [110] и [110]. Подобная картина в упаковке молекул внутри плотных монослоев наблюдается в кристалле пара-кватерфенила (рис. 8а), вследствие чего наиболее распространенной формой среди образующихся в растворах микрокристаллов 4P также является параллелограмм с внутренними углами ~70° и ~110° [34].

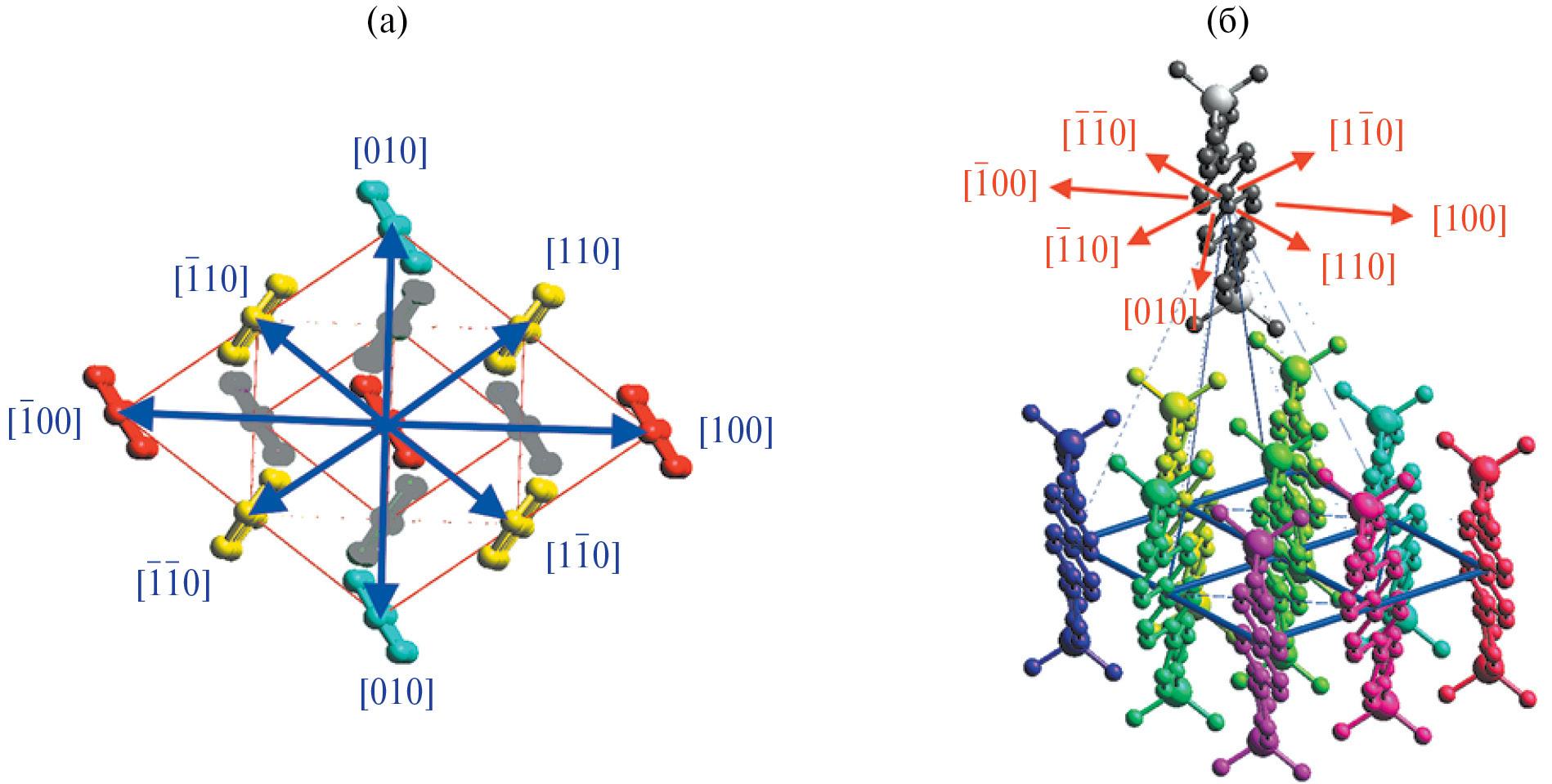

Рис. 8. Схема взаимодействий между ближайшими соседями в кристаллах 4P (а) и TMS-4P-TMS (б) (на рис. а серые и цветные молекулы 4P находятся в разных монослоях).



Для обоснования наблюдаемой анизотропии роста кристаллов 4P и TMS-4P-TMS выполнены расчеты энергии парных межмолекулярных взаимодействий между ближайшими соседями. Получены расчетные значения полной энергии парных межмолекулярных взаимодействий E_tot, расстояния между молекулярными центроидами которых R_ijk представлены в табл. 4. Как видно, выполненные расчеты подтверждают предположение о наиболее сильных парных взаимодействиях между молекулами в направлениях [110] и [110]. В направлениях рядов, ориентированных вдоль кристаллографических осей [100] и [010], внутри которых молекулы эквивалентны друг другу по трансляционной симметрии, а также в направлениях торцевых контактов, величина потенциала парных взаимодействий по абсолютному значению значительно ниже. Таким образом, полученные расчетные данные по потенциалам межмолекулярных взаимодействий хорошо объясняют наблюдаемую анизотропию роста кристаллов. Отметим, что в кристалле 4P в первое координационное окружение входят восемь боковых и по четыре с каждой из сторон торцевых соседей (всего 16) (рис. 8а). В кристалле TMS-4P-TMS в первой координации также восемь боковых соседей (рис. 7в), однако из-за значительного наклона молекулы к плоскости монослоя и наличия разветвленных концевых групп число соседей по торцевым контактам увеличивается до девяти с каждой из сторон (рис. 8б). Доли энергии связи в первом координационном окружении, приходящиеся на торцевые взаимодействия с ближайшими соседями с одной из сторон, для 4P и TMS-4P-TMS составляют 6.5 и 8% соответственно, а в абсолютном значении соответствующая энергия связи молекулы триметилсилильной производной в ~1.5 раза больше, чем у ее незамещенного аналога (табл. 4). Данное обстоятельство, возможно, является причиной разительного различия в коэффициентах анизотропии скорости роста кристаллов î (табл. 2).

В табл. 4 приведена полная энергия связи Σ_E молекул в кристалле, рассчитанная для первого координационного окружения. Энтальпия сублимации ΔH_sub определяется как половина энергии связи молекулы в кристалле [35]. В соответствии с этим теоретический прогноз величины ΔH_sub на основе выполненных вычислений без учета температурного фактора для 4P составляет 162 кДж/моль, а для TMS-4P-TMS – 202 кДж/моль. Полученное расчетное значение энтальпии сублимации для пара-кватерфенила хорошо согласуется с имеющимися экспериментальными сведениями: ΔH_sub = 163 ± 5 кДж/моль [36, 37].



Таблица 4. Расчетные значения полной энергии E_tot парных межмолекулярных взаимодействий между ближайшими соседями в кристалле, расположенными на расстоянии R_ijk друг от друга вдоль соответствующих направлений [ijk]

TMS-4P-TMS
Направление	[100]	[010]	[110]	[110]	Торцевые контакты	ΣE	η
Nijk	2	2	2	2	1 × 9	–404	8.0
Etot, кДж/моль	–7.0	–27.3	–67.8	–67.6	–32.4
Rijk, Å	7.70	9.26	6.01	6.04	18.66–28.07
4P
Направление	[100]	[010]	[110]	[110]	Торцевые контакты	ΣE	η
Nijk	2	2	2	2	1 × 4	–324	6.5
Etot, кДж/моль	–3.3	–34.1	–51.8	–51.8	–21.1
Rijk, Å	8.07	5.58	4.91	4.91	17.77–20.24

Примечание. N_ijk – число соседей в данном направлении; Σ_E – суммарная энергия взаимодействия с ближайшими соседями (кДж/моль); η = E_end/Σ_E – доля торцевых контактов в энергии Σ_E (%), E_end – полная энергия торцевых контактов с одной стороны.



Поверхность Хиршфельда молекулы в кристалле создается путем разделения пространства кристалла на области, где электронное распределение суммы сферических атомов молекулы (промолекулы) доминирует над соответствующей суммой в кристалле (прокристалле). Для определения поверхности Хиршфельда используется весовая функция

w_a(r) = ρ_promol(r)/ρ_procryst(r),

где ρ_promol(r) и ρ_procryst(r) – промолекулярная и прокристаллическая электронные плотности, построенные на основе полученных атомных (сферических) электронных плотностей ρ_A(r). Непрерывная скалярная весовая функция изменяется в пределах 0 < w_a(r) < 1 во всем пространстве. Изоповерхность этой функции со значением 0.5 и есть поверхность Хиршфельда [32].

На рис. 9 представлены поверхности Хиршфельда молекул 4P и TMS-4P-TMS с нанесенными на них значениями: электростатического потенциала (а), кратчайших расстояний d_i (б) и d_e (в) от точки поверхности до ближайших внутренних и внешних атомных ядер соответственно, нормализованного контактного расстояния d_norm (г) и величины изогнутости поверхности C (д).

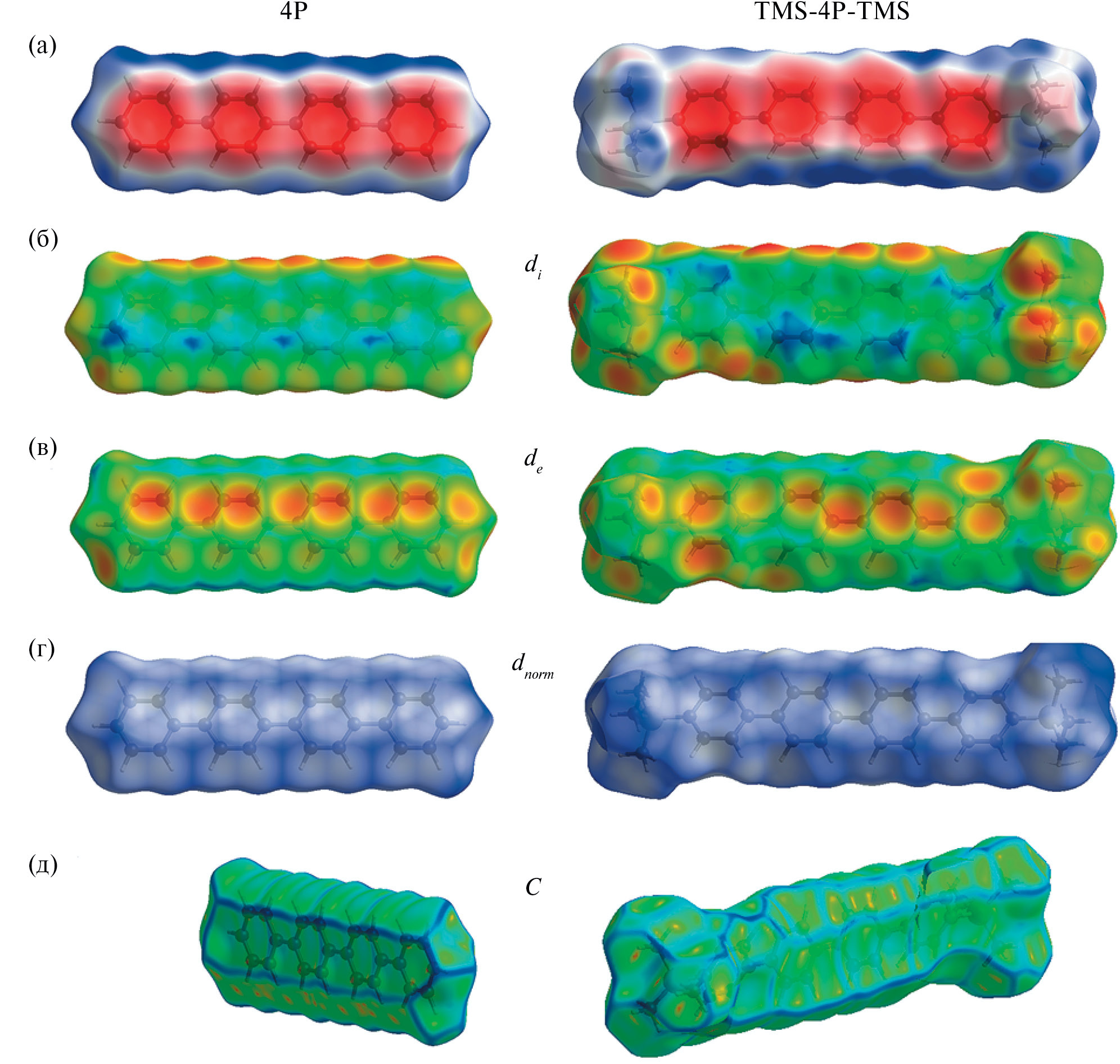

Рис. 9. Поверхности Хиршфельда молекул 4P и TMS-4P-TMS в кристалле с нанесенными значениями: электростатического потенциала в диапазоне ±0.02 отн. ед. (а); di в диапазоне 1.050 (красный)–2.550 Å (синий) (б); de в диапазоне 1.000 (красный)–2.550 Å (синий) (в); dnorm в диапазоне 0.0 (белый)–1.2 (синий) отн. ед. (г); изогнутости в диапазоне от –4.00 (зеленые участки) до 0.40 отн. ед. (синие границы) (д).



На рис. 9а окрашенные красным цветом участки соответствуют отрицательному потенциалу, синим – положительному; белые области – участки поверхности с нулевым потенциалом. Как видно, участки поверхности, расположенные параллельно фенильным кольцам, характеризуются максимальными значениями отрицательного потенциала, а расположенные около атомов водорода участки поверхности имеют максимальный положительный потенциал. Из-за неплоской конформации сопряженного ядра молекулы TMS-4P-TMS области отрицательного потенциала на поверхности Хиршфельда волнообразно деформированы в сравнении с молекулой 4P. Также небольшие области с отрицательным потенциалом меньшего значения присутствуют на поверхности вблизи концевых триметилсилильных групп.

Наиболее близко к поверхности Хиршфельда с внутренней стороны на расстоянии d_i и с внешней стороны на расстоянии d_e расположены ядра атомов водорода. На рис. 9б и 9в данные участки окрашены красным и имеют округлую форму. Наиболее удаленно от поверхности Хиршфельда как с внутренней, так и внешней стороны расположены атомы углерода сопряженного ядра молекул, на что указывают окрашенные синим участки на рис. 9б, 9в.

Нормализованное контактное расстояние определяется как сумма нормализованных на ван-дер-ваальсов радиус атома расстояний:

d_norm = d_|i| + d_|e|,

где

$d_{\left|i\right|}=\frac{d_i-r_i^{vdw}}{r_i^{vdw}},d_{\left|e\right|}=\frac{d_e-r_e^{vdw}}{r_e^{vdw}}$,

$r_i^{vdw}$ и $r_e^{vdw}$ – ван-дер-ваальсов радиус внутренних и внешних атомов. На поверхности d_norm, где межмолекулярные контакты между атомами короче, чем сумма их ван-дер-ваальсовых радиусов, они окрашены красным, более длинные, чем сумма ван-дер-ваальсовых радиусов, контакты окрашены синим, и окрашены белым, когда длина контактов практически равна сумме ван-дер-ваальсовых радиусов данных атомов [29]. На поверхности d_norm исследуемых молекул нет красных пятен, что говорит об отсутствии в кристаллах 4P и TMS-4P-TMS контактов короче, чем сумма соответствующих ван-дер-ваальсовых радиусов (рис. 9г). Значительные синие области на поверхности d_norm в районе концевых триметилсилильных групп молекулы TMS-4P-TMS указывают на повышенное в сравнении с 4P количество длинных торцевых контактов, что согласуется со схемой, представленной на рис. 8б.

Изогнутость С (от англ. curvedness) является функцией среднеквадратичной кривизны поверхности. Плоские участки поверхности имеют низкую изогнутость (окрашены зеленым на рис. 9д), а участки с высокой изогнутостью имеют высокую кривизну (синие граничные области на рис. 9д). Области на поверхности Хиршфельда с высокой изогнутостью имеют тенденцию делить поверхность на пятна контакта с каждой соседней молекулой, так что изогнутость поверхности Хиршфельда можно использовать для определения координационного числа в кристалле. В данном случае на боковой поверхности молекул имеется по шесть пятен контактов с ближайшими соседями. То есть контакты с ближайшими соседями в направлениях [100] (рис. 8) дают незначительный вклад в боковые взаимодействия (табл. 3) и поэтому их можно исключить из первого координационного окружения. С торцевых сторон на поверхности C у молекулы 4P по четыре пятна (три крупных и одно малое), а у TMS-4P-TMS значительно больше.

На рис. 10 представлены 2D-графики “отпечатков пальцев” межмолекулярных взаимодействий в кристаллах 4P и TMS-4P-TMS. Данные двумерные графики представляют визуальную сводку частоты каждой комбинации d_i и d_e на поверхности Хиршфельда молекулы. Цветом на графике “отпечатков пальцев” обозначены интенсивности контактов: наиболее слабые – синим и далее по спектру по мере увеличения интенсивности взаимодействия вплоть до красного цвета. Таким образом, графики “отпечатков пальца” как функция интенсивности взаимодействия в координатах (d_i, d_e) характеризуют все межмолекулярные контакты одновременно и дают количественное представление о природе и типе связей между молекулами в кристалле. На рис. 10 также показаны разложения графиков “отпечатков пальцев” для основных двух типов контактов, имеющих место в кристаллах 4P и TMS-4P-TMS: C···H и H···H. Относительно диагонали d_e = d_i образ двумерного “отпечатка пальца” имеет псевдозеркальную симметрию.

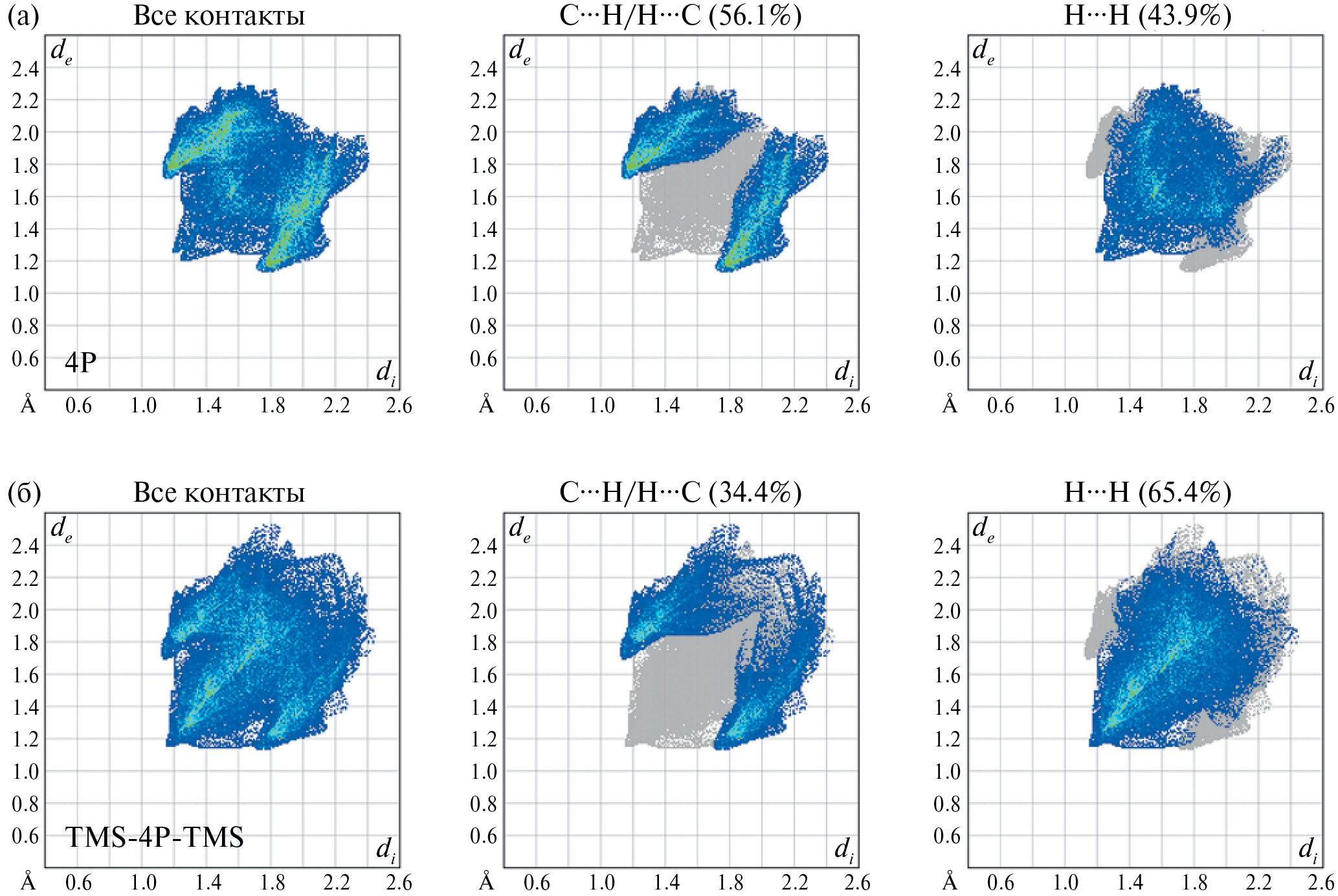

Рис. 10. 2D-графики “отпечатков пальцев”, характеризующие взаимодействия между ближайшими молекулами в кристаллах 4P (а) и TMS-4P-TMS (б). Показаны доли контактов C∙∙∙H и H∙∙∙H и их распределение по области “отпечатка пальца”.



Как видно из представленных на рис. 10 2D-графиков, длины контактов, определяемые суммой d_i + d_e, для 4P лежат в интервале 2.4–4.2 Å, а для TMS-4P-TMS – в интервале 2.3–4.3 Å. Область C···H-контактов на графиках “отпечатков пальцев” образует так называемые “крылья”. H···H-контакты сосредоточены в центральной области двумерных графиков и частично представлены в “крыльях”.

В кристалле 4P доля C···H-контактов составляет 56.1%, остальные 43.9% приходятся на H···H-взаимодействия (рис. 10а). Как видно из рис. 10а, наиболее интенсивные C···H-взаимодействия лежат в интервале от 2.9 до 3.3 Å. Наиболее интенсивные H···H-контакты лежат в области значений d_i + d_e от 3.0 до 3.5 Å.

Для кристалла TMS-4P-TMS наблюдается значительное перераспределение по вкладам контактов (рис. 10б). Доля C···H-контактов снижается до 34.4%, а вклад H···H-взаимодействий увеличивается до 65.4%. Интенсивность C···H-взаимодействий значительно снижена, при этом интенсивность H···H заметно выше в сравнении с кристаллом 4P. Наиболее интенсивные C···H-взаимодействия лежат в интервале от 3.0 до 3.4 Å. Наиболее интенсивные H···H-контакты лежат на диагонали d_e = d_i в интервале от 2.4 до 3.6 Å.

В кристалле 4P основной вклад в C···H-контакты дают C–H···π-взаимодействия, схема которых представлена на рис. 11а. Наиболее короткий C–H···π-контакт имеет длину 2.87 Å. В C–H···π-взаимодействия включено все сопряженное ядро молекулы 4P. В кристалле TMS-4P-TMS молекулы упакованы со смещением друг относительно друга, которое приблизительно соответствует длине фенильной группы. Поэтому парные C–H···π-взаимодействия между сопряженными ядрами молекул обеспечены лишь тремя фенильными звеньями, а четвертое участвует в C–H···π- и C–H···С–Si-контактах с атомами концевой триметилсилильной группы (рис. 11б). Между молекулами TMS-4P-TMS наиболее короткие C–H···π-контакты имеют длину 2.86 Å. Таким образом, благодаря сдвигу между ближайшими молекулами TMS-4P-TMS в кристалле длины коротких C–H···π-контактов не меньше, чем между молекулами в кристалле 4P. Однако доля данных контактов в кристалле TMS-4P-TMS во взаимодействиях между сопряженными ядрами ближайших молекул заметно меньше, что, по всей видимости, должно негативно сказаться на переносе электрических зарядов в кристалле.

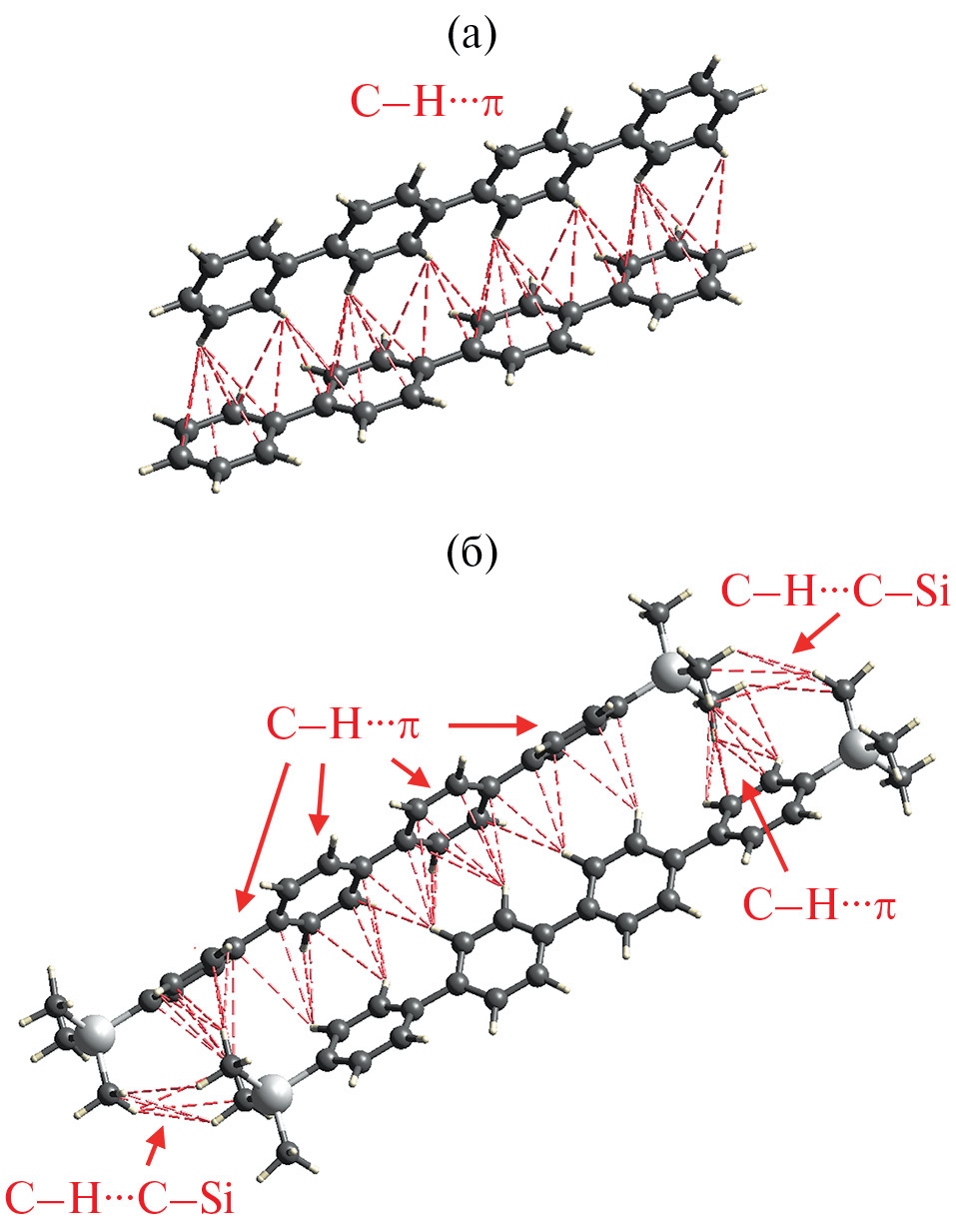

Рис. 11. Кратчайшие контакты C–H∙∙∙C между молекулами 4P (а) и TMS-4P-TMS (б) в кристаллах, длина которых не выше 3.5 Å.



С помощью программы CrystalExplorer проанализированы пустые области кристаллических структур исследуемых соединений. Поверхность пустот определяется как изоповерхность электронной плотности прокристалла и рассчитывается для всей элементарной ячейки. Такой подход дает меньшее значение доли пустот в элементарной ячейке в сравнении с подходом оценки упаковки молекул в представлении совокупности ван-дер-ваальсовых сфер [38].

Визуализация пустот в элементарных ячейках 4P и TMS-4P-TMS при 20°С представлена на рис. 12, параметры пустот приведены в табл. 5. Как видно, в элементарных ячейках кристаллов исследуемых соединений имеются несколько пустых областей, каждая из которых выделена своим цветом. Наиболее крупная пустая область выделена красным цветом и для 4P она занимает 6.19%, а для TMS-4P-TMS – 12.71% от соответствующего объема элементарной ячейки, на остальные пустые области в кристаллах 4P и TMS-4P-TMS приходится 0.87 и 0.01% соответственно. Таким образом, доля пустот в кристаллах TMS-4P-TMS в 1.8 раза выше, чем в кристаллах 4P. Структура главных пустых доменов (выделена красным на рис. 12) характеризуется наличием выделенного вдоль главной оси молекул направления внутри элементарной ячейки. В результате в кристаллах исследуемых соединений пустые области формируют сплошные каналы, направленные вдоль главных осей молекул: для 4P – вдоль нормали к плоскости (107), для TMS-4P-TMS – вдоль нормали к плоскости (023).

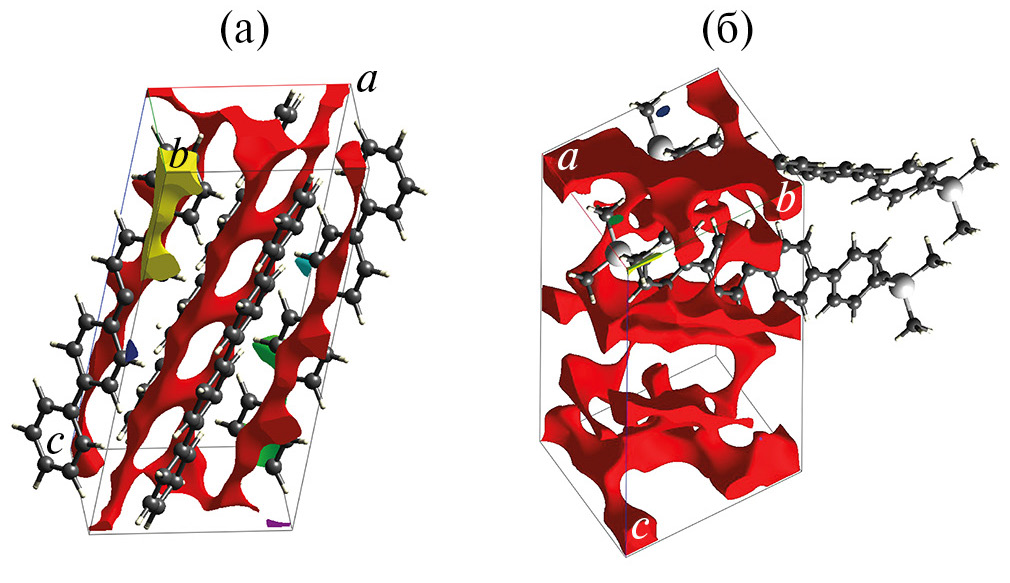

Рис. 12. Визуализация пустот в элементарных ячейках кристаллов 4P (а) и TMS-4P-TMS (б) при 20°С (изоповерхность 0.002 э∙Å–3).



Таблица 5. Характеристики пустот в элементарных ячейках кристаллов 4P и TMS-4P-TMS при 20°С

Пустые домены	4P			TMS-4P-TMS
	SØ, Ų	VØ, ų	η, %	SØ, Ų	VØ, ų	η, %
Красный	229.18	49.29	6.19	524.08	166.84	12.71
Желтый	12.15	3.64	0.46	0.48	0.02	< 0.01
Зеленый	11.60	3.17	0.40	0.30	0.01	< 0.01
Голубой	0.57	0.05	< 0.01	0.31	0.01	< 0.01
Синий	0.45	0.04	< 0.01	0.00	0.00	0.00
Пурпурный	0.37	0.03	< 0.01	0.03	0.00	0.00
Всего	254.32	56.22	7.06	525.2	166.88	12.72

Примечание. S_Ø и V_Ø – площадь поверхности и объем пустого домена, η – доля пустых доменов в элементарной ячейке.



ЗАКЛЮЧЕНИЕ

Проведенные исследования показали, что кристаллы TMS-4P-TMS значительно лучше разрастаются в растворе, чем кристаллы пара-кватерфенила, что связано с более высокой растворимостью и, вероятно, благоприятными особенностями кристаллической упаковки у первого. Коэффициент анизотропии скорости роста, определяемый как отношение толщины кристалла к его длине, для TMS-4P-TMS оказался на 1–2 порядка выше, чем у 4P. Типичная форма кристаллов 4P и TMS-4P-TMS – плоские параллелограммы, построенные на гранях (110), (110) и противоположных им. Согласно выполненным расчетам парных межмолекулярных взаимодействий наиболее сильная связь между ближайшими соседями в кристаллах исследуемых соединений осуществляется в направлениях векторов [110] и [110], что объясняет наиболее быстрый рост кристаллов вдоль данных направлений. Структура кристаллов TMS-4P-TMS, установленная в триклинной пр. гр. P1 с Z = 2, изоструктурна его более короткому гомологу TMS-3P-TMS. Так же как и кристаллы 4P, кристаллы TMS-4P-TMS представляют собой стопку плотноупакованных монослоев в ориентации (001), однако наличие концевых триметилсилильных групп приводит к значительным изменениям в упаковке молекул: к троекратному увеличению наклона молекул к базальной плоскости монослоя и заметному снижению доли C–H···π-взаимодействий между сопряженными ядрами молекул, что в целом выражается в более рыхлой упаковке молекул в кристалле. В отличие от 4Р кристаллы TMS-4P-TMS стабильны в диапазоне температур от –188 до 127°С, при этом у них наблюдается полиморфный переход в высокотемпературную фазу в интервале 136–155°С. Таким образом, массивные концевые триметилсилильные заместители выполняют стабилизирующую роль для кристаллической структуры при низких и комнатных температурах. Анализ поверхности Хиршфельда молекул в кристалле показал, что если для 4P наибольший вклад в межмолекулярные взаимодействия дают C–H···π-контакты (56.1%), то для TMS-4P-TMS имеет место значительное перераспределение в пользу H···H-контактов (65.4%). Анализ пустот в кристаллической структуре, выполненный на основе определения изоповерхности электронной плотности прокристалла, показал, что их доля в кристалле TMS-4P-TMS в 1.8 раза выше, чем в кристаллах 4P, при этом в кристаллах исследуемых соединений пустые области формируют сплошные каналы, направленные вдоль главных осей молекул.

Работа проведена в рамках выполнения государственного задания НИЦ “Курчатовский институт” c использованием оборудования ЦКП “Структурная диагностика материалов”.
