Проявление гидридных фазовых превращений в водородопроницаемости поликристаллического титана и циркония

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

Титановые и циркониевые сплавы являются незаменимыми конструкционными материалами во многих технических приложениях благодаря уникальным механическим и физико-химическим свойствам. Титан и цирконий относятся к четвертой – “титановой” группе, благодаря чему можно ожидать сходный характер проницаемости водорода через сплавы этих металлов. Представлены сравнение и анализ результатов экспериментов по водородопроницаемости этих сплавов. Выявлено, что для обоих сплавов кинетика проникновения водорода определяется главным образом низкой скоростью поверхностных процессов и фазовыми превращениями, происходящими в результате повышения концентрации водорода. Показано, что метод водородопроницаемости может быть использован для обнаружения предельной растворимости водорода в металлах.

全文:

受限制的访问

作者简介

Е. Денисов

Санкт-Петербургский государственный университет

编辑信件的主要联系方式.
Email: e.denisov@spbu.ru
俄罗斯联邦, г. Санкт-Петербург

В. Дмитриев

Санкт-Петербургский государственный университет

Email: e.denisov@spbu.ru
俄罗斯联邦, г. Санкт-Петербург

参考

  1. Khatamian D., Root J.H. // J. Nucl. Mater. 2008. V. 372. P. 106. https://doi.org/10.1016/j.jnucmat.2007.02.010
  2. Root J.H., Fong R.W.L. // J. Nucl. Mater. 1996. V. 232. P. 75. https://doi.org/10.1016/0022-3115(96)00379-0
  3. Zanellato O., Preuss M., Buffiere J.-Y. et al. // J. Nucl. Mater. 2012. V. 420. P. 537. https://doi.org/10.1016/j.jnucmat.2011.11.009
  4. Vizcaíno P., Santisteban J.R., Vicente Alvarez M.A. et al. // J. Nucl. Mater. 2014. V. 447. P. 82. https://doi.org/10.1016/j.jnucmat.2013.12.025
  5. Blackmur M.S., Robson J.D., Preuss M. et al. // J. Nucl. Mater. 2015. V. 464. P. 160. https://doi.org/10.1016/j.jnucmat.2015.04.025
  6. Une Katsumi, Ishimoto Shinji // J. Nucl. Sci. Technol. 2004. V. 41. P. 949. https://doi.org/10.1080/18811248.2004.9715569
  7. Khatamian D., Ling V.C. // J. Alloys. Compd. 1997. V. 253–254. P. 162. https://doi.org/10.1016/S0925-8388(96)02947-7
  8. Singh R.N., Mukherjee S., Gupta A., Banerjee S. // J. Alloys. Compd. 2005. V. 389. P. 102. https://doi.org/10.1016/j.jallcom.2004.07.048
  9. Slattery G.F. // J. Nucl. Mater. 1969. V. 32. P. 30. https://doi.org/10.1016/0022-3115(69)90139-1
  10. Sinha V.K. // J. Chem. Soc., Faraday Trans. 1. 1976. V. 72. P. 134. https://doi.org/10.1039/F19767200134
  11. Coleman C.E., Ambler J.F.R. // Scripta Metallurgica. 1983. V. 17. P. 77. https://doi.org/10.1016/0036-9748(83)90074-1
  12. Cann C.D., Atrens A. // J. Nucl. Mater. 1980. V. 88. P. 42. https://doi.org/10.1016/0022-3115(80)90384-0
  13. Pan Z.L., Ritchie I.G., Puls M.P. // J. Nucl. Mater. 1996. V. 228. P. 227. https://doi.org/10.1016/S0022-3115(95)00217-0
  14. Fong R.W.L., Spooner S. // Scr. Mater. 1994. V. 30. P. 649. https://doi.org/10.1016/0956-716X(94)90445-6
  15. Paton N.E., Hickman B.S., Leslie D.H. // Metall. Trans. 1971. V. 2 (10). P. 2791. https://doi.org/10.1007/bf02813253
  16. Pan Z.L., Puls M.P., Ritchie I.G. // J. Alloys. Compd. 1994. V. 211–212. P. 245. https://doi.org/10.1016/0925-8388(94)90493-6
  17. Власов Н.М., Зазноба В.А. // ЖТФ. 2009. Т. 79. С. 49
  18. Саквин И.С. // Перспективы развития фундаментальных наук: сборник научных трудов “XVI Международной конференции студентов, аспирантов и молодых ученых”, Томск, 23–26 апреля 2019 С. 280. http://earchive.tpu.ru/handle/11683/55850
  19. Puls M.P. // Engineering Materials. 2012. London. P. 153. https://doi.org/10.1007/978-1-4471-4195-2_5
  20. Писарев А.А., Цветков И.В., Маренков Е.Д., Ярко С.С. Проницаемость водорода через металлы: учебное пособие. М.: МИФИ, 2008. 144 с.
  21. Fukai Y. The Metal–Hydrogen System. Basic Bulk Properties. Springer ISBN 10: 3540556370 ISBN 13: 9783540556374
  22. Kearns J.J. // J. Nucl. Mater. 1967. V. 22. P. 292. https://doi.org/10.1016/0022-3115(67)90047-5
  23. Zuzek E., Abdata J.R. // Bulletin of Alloy Phase Diagrams. 1990. V. 11. P. 386. https://doi.org/10.1007/bf02843318
  24. Колачев Б.А., Ильин А.А., Лавренко В.А., Левинский Ю.В. Гидридные системы: Справочник. М.: Металлургия, 1992. 352 с.
  25. Левинский Ю.В., Патрикеев Ю.Б. Водород в металлах и интерметаллидах. М.: Научный мир, 2017. 546 с.
  26. Kearns J.J. // J. Nucl. Mater. 1967. V. 22. P. 292. https://doi.org/10.1016/0022-3115(67)90047-5
  27. San-Martin A., Manchester F.D. // Bull. Alloy Phase Diagr. 1987. V. 8. P. 30. https://doi.org/10.1007/BF02868888

补充文件

附件文件
动作
1. JATS XML
下载

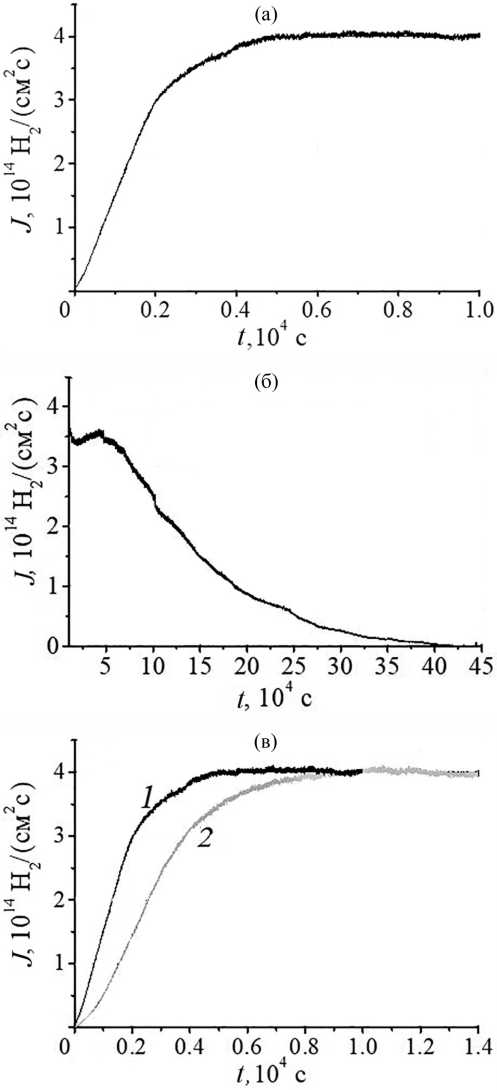

2. Fig. 1. Kinetics of establishing a stationary flow of hydrogen through a zirconium membrane at a temperature of 550°C and a pressure of 16 torr (a). Kinetics of the decline of the penetrating flow after pumping hydrogen from the inlet side (b). Comparison of the kinetics of establishing a stationary flow of hydrogen through a zirconium membrane at a temperature of 550°C at pressures 16 (1) and 8.4 torr (2) (b).

下载 (29KB)
索引源数据

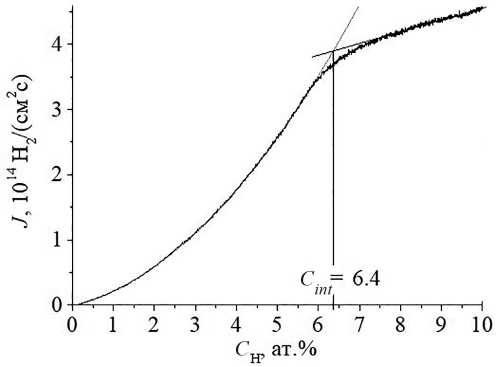

3. Fig. 2. Dependence of the penetrating flow through a zirconium alloy at 550°C and a pressure of 8.4 torr (black noisy line). The gray vertical line is the result of approximating the initial section with a quadratic dependence.

下载 (10KB)
索引源数据

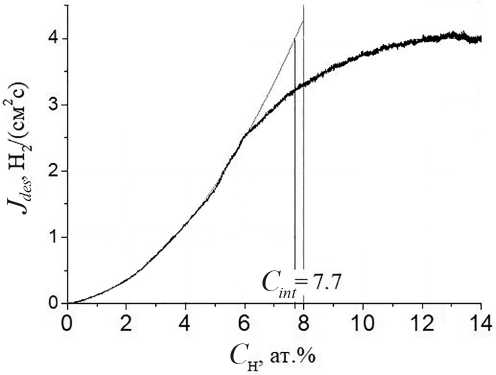

4. Fig. 3. Dependence of the penetrating flow through a zirconium alloy with a nickel coating at 500°C and a pressure of 8.4 torr (black noisy line).

下载 (10KB)
索引源数据

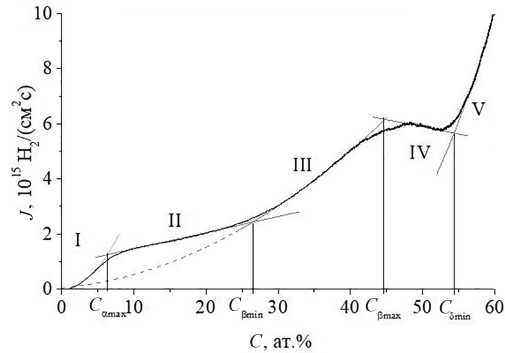

5. Fig. 4. Values of the ultimate solubility in comparison with the data [26].

下载 (22KB)
索引源数据

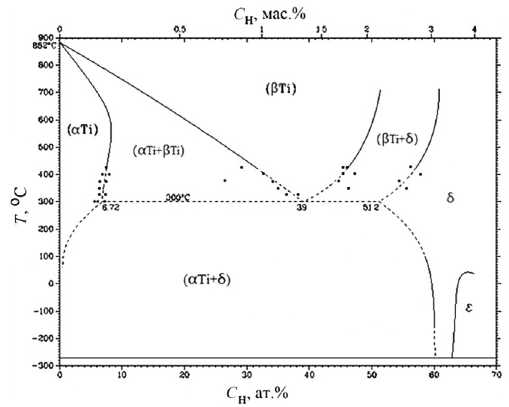

6. Fig. 5. Ti–H phase diagram [27]. The concentration values corresponding to the boundaries of the phase regions defined in this work are marked with squares.

下载 (15KB)
索引源数据
7. Fig. 6. Dependence of the penetrating hydrogen flow through a titanium alloy membrane on the average hydrogen concentration in the sample at 375°C.

下载 (10KB)
索引源数据

版权所有 © Russian Academy of Sciences, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
