Сравнение численного и аналитического расчетов функции разрешения порошкового нейтронного дифрактометра
- Авторы: Дрожжов К.А.1, Кибалин Ю.А.2, Тарнавич В.В.1, Голосовский И.В.1
-
Учреждения:
- Петербургский институт ядерной физики им. Б.П. Константинова, НИЦ “Курчатовский институт”
- Laboratoire Léon Brillouin, CEA-CNRS, CE-Saclay
- Выпуск: Том 68, № 4 (2023)
- Страницы: 637-643
- Раздел: ПРИБОРЫ, АППАРАТУРА
- URL: https://journals.rcsi.science/0023-4761/article/view/137448
- DOI: https://doi.org/10.31857/S0023476123600209
- EDN: https://elibrary.ru/JSAMDN
- ID: 137448
Цитировать
Аннотация

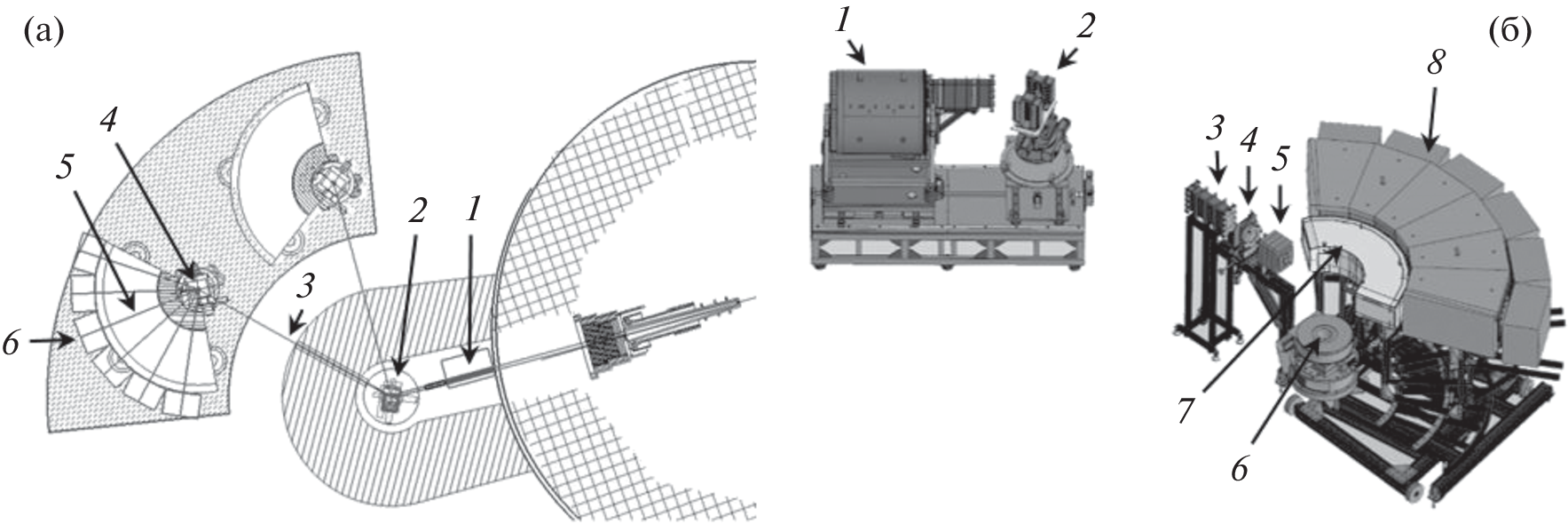

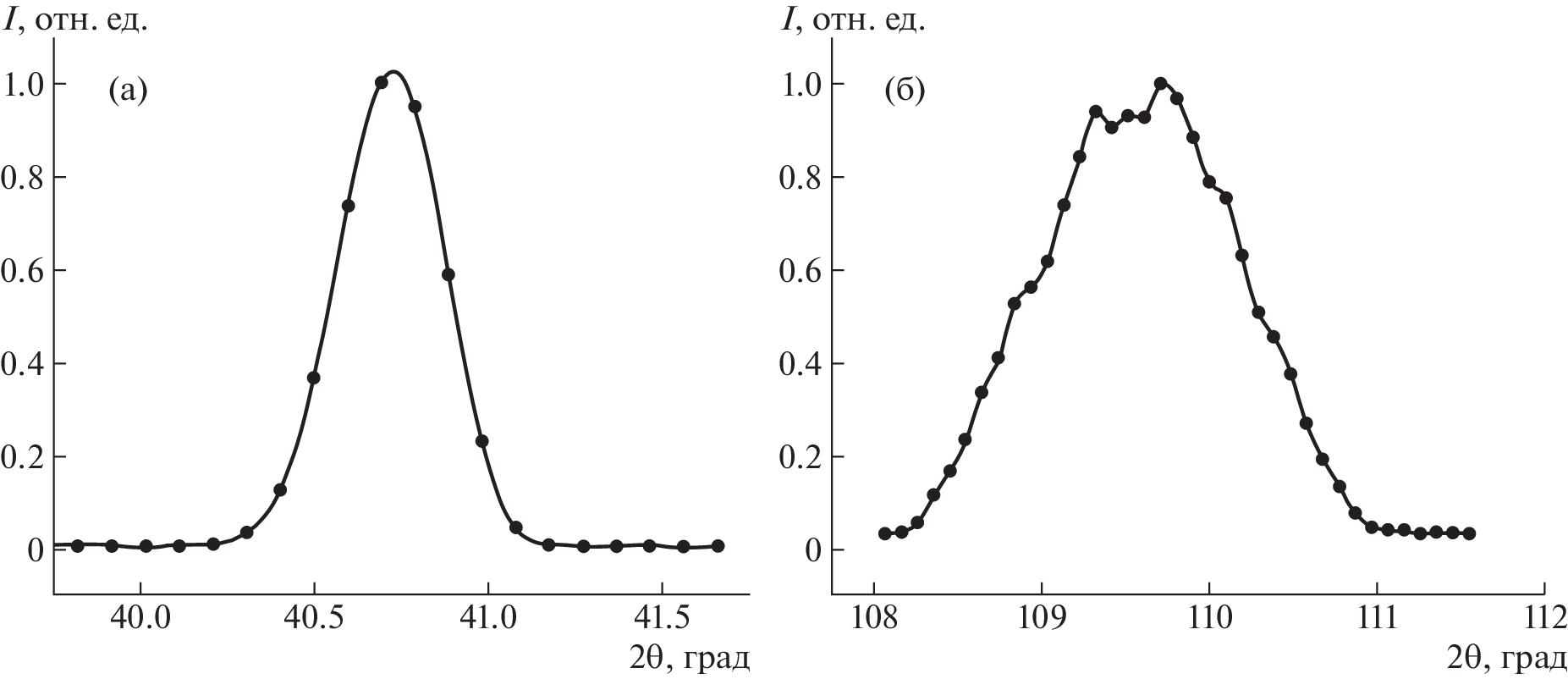

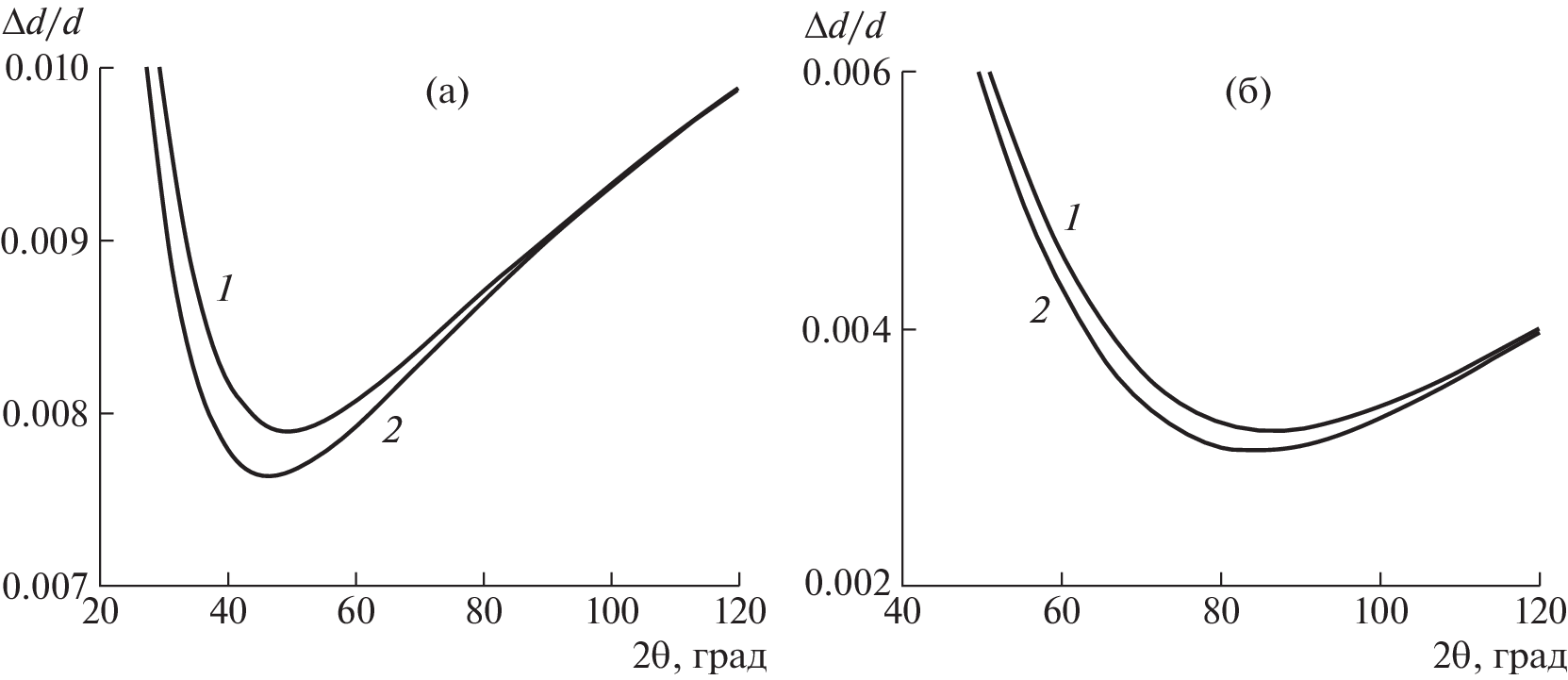

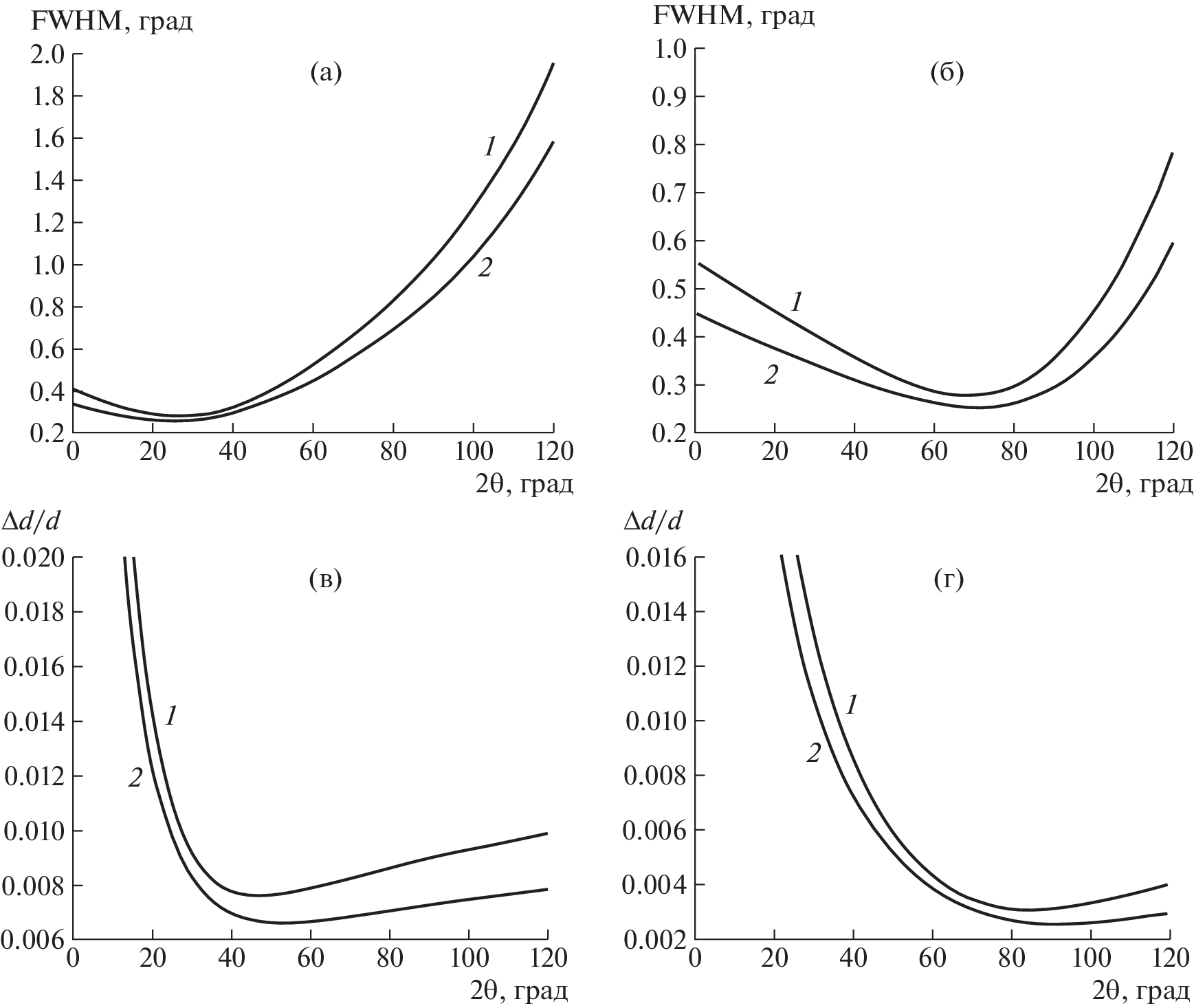

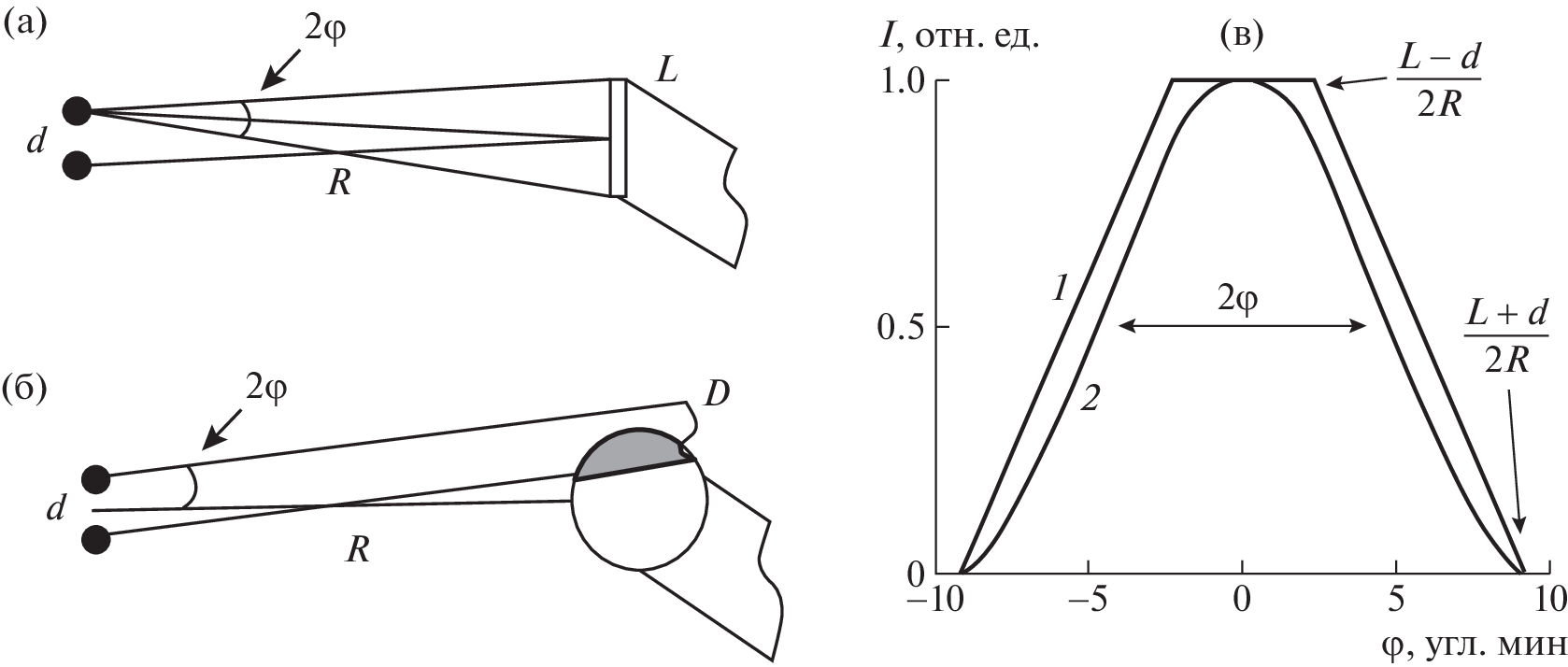

Для дифрактометра высокой светосилы, создаваемого для реактора ПИК (Гатчина), выполнены расчеты разрешения как численно, так и аналитически. Эти два подхода дали разные результаты. При численном расчете все траектории нейтронов ограничены геометрией оптических элементов. Поэтому дифракционный профиль имеет форму трапеции, что хорошо видно при больших углах дифракции. Аналитические формулы предполагают гауссовый профиль линии. Различие профилей приводит к различию кривых разрешения, рассчитанных численно и аналитически. Это различие особенно заметно для дифрактометров со средним и низким разрешением, оптимизированных на максимальную светосилу.
Ключевые слова
Об авторах
К. А. Дрожжов
Петербургский институт ядерной физики им. Б.П. Константинова, НИЦ “Курчатовский институт”
Email: drozhzhov_ka@pnpi.nrcki.ru
Россия, Ленинградская обл.,
Гатчина
Ю. А. Кибалин
Laboratoire Léon Brillouin, CEA-CNRS, CE-Saclay
Email: drozhzhov_ka@pnpi.nrcki.ru
France, Gif-sur-Yvette
В. В. Тарнавич
Петербургский институт ядерной физики им. Б.П. Константинова, НИЦ “Курчатовский институт”
Email: drozhzhov_ka@pnpi.nrcki.ru
Россия, Ленинградская обл.,
Гатчина
И. В. Голосовский
Петербургский институт ядерной физики им. Б.П. Константинова, НИЦ “Курчатовский институт”
Автор, ответственный за переписку.
Email: drozhzhov_ka@pnpi.nrcki.ru
Россия, Ленинградская обл.,
Гатчина
Список литературы
- Ковальчук М.В., Воронин В.В., Гаврилов С.В. и др. // Кристаллография. 2022. Т. 67. № 5. С.785. https://doi.org/10.31857/S0023476122050095
- Caglioti G., Paolioti A., Ricci F.P. // Nucl. Instrum. Methods. 1958. V. 3. P. 223. https://doi.org/10.1016/0369-643X(58)90029-X
- Popovici M. // Nucl. Instrum. Methods. 1965. V. 36. P. 179. https://doi.org/10.1016/0029-554X(65)90422-2
- Архипов Г.И., Садовничий В.А., Чубариков В.Н. Лекции по математическому анализу. М.: Высшая школа, 1999. 695 с.
- Cooper M.J., Nathans R. // Acta Cryst. 1967. V. 23 (3). P. 357. https://doi.org/10.1107/S0365110X67002816
- Bobrovskii V.I., Zhdakhin I.L. // J. Surface Investigation. X-ray, Synchrotron and Neutron Techniques 2007. V. 1 (4). P. 72. https://doi.org/10.1134/S102745100704012X
- Hewat A.W. // Nucl. Instrum. Methods. 1975. V. 127. P. 361. https://doi.org/10.1016/S0029-554X(75)80006-1
- Leo D. Cussen // Nucl. Instrum. Methods. 2016. V. 821. P. 122. https://doi.org/10.1016/j.nima.2016.03.052
- Балагуров А.М., Голосовский И.В., Курбаков А.И. и др. // Дифрактометры на реакторе ПИК для решения фундаментальных и прикладных задач. РНСИ-КС, устные доклады. 2014. С. 50.
- Puente-Orench I., Clergeau J.F., Martínez S. et al. // J. Phys.: Conf. Ser. 2014. V. 549. P. 012003. https://doi.org/10.1088/1742-6596/549/1/012003
- Hansen T.C., Henry P.F., Fischer H.E. et al. // Meas. Sci. Technol. 2008. V. 19. P. 034001. https://doi.org/10.1088/0957-0233/19/3/034001
- Suard E., Hewat A. // Scientific Review: The Super-D2B project at the ILL. Neutron News, 2001. V. 12 (4). P. 30. https://doi.org/10.1080/10448630108245006
- Fischer P., Frey G., Koch M. et al. // Physica B. 2000. V. 276–278. P. 146. https://doi.org/10.1016/S0921-4526(99)01399-X
- Fischer P., Keller L., Schefer J. et al. // Neutron News. 2000. V. 11 (3). P. 19. https://doi.org/10.1080/10448630008233743
- Avdeev M., Hester J.R., Peterson V.K. et al. // Neutron News. 2009. V. 20 (4). P. 29. https://doi.org/10.1080/10448630903241100
- Studer A.J., Hagen M.E., Noakes T.J. // Physica B. 2006. V. 385–386. P. 1013. https://doi.org/10.1016/j.physb.2006.05.323
- Loopstra B.O. // Nucl. Instrum. Methods. 1966. V. 44. P. 181. https://doi.org/10.1016/0029-554X(66)90149-2
- Kibalin I.A., Gukasov A. // Phys. Rev. Res. 2019. № 1. 033100. https://doi.org/10.1103/PhysRevResearch.1.033100
- Gukasov A., Brown P.J. // J. Phys.: Condens. Matter. 2010. V. 22. P. 502201. https://doi.org/10.1088/0953-8984/22/50/502201
- Wright A.F., Berneron M., Heathman S.P. // Nucl. Instrum. Methods. 1981. V. 180. P. 650. https://doi.org/10.1016/0029-554X(81)90113-0
- Stone M.B., Niedziela J.L., Loguillo M.J. et al. // Rev. Sci. Instrum. 2014. V. 85. P. 085101. https://doi.org/10.1063/1.4891302
- Wannberg A., Mellergard A., Zetterstrom P. et al. // Neutron Research. 1999. V. 8. P. 133. https://doi.org/10.1080/10238169908200050
- Кибалин Ю.А., Голосовский И.В., Филимонов А.В. // Научно-технические ведомости СПбГПУ. 2008. Т. 56. С. 116. https://elibrary.ru/item.asp?id=12802818
