Радиационная стойкость покрытия для космических аппаратов, полученного принтерной печатью

Authors: Михайлов М.М.¹, Артищев С.А.¹, Лапин А.Н.¹, Юрьев С.А.¹, Горончко В.А.¹, Труфанова Н.С.¹, Михайлова О.А.¹, Федосов Д.С.¹
Affiliations:
1. Томский государственный университет систем управления и радиоэлектроники
Issue: Vol 62, No 3 (2024)
Pages: 249-253
Section: Articles
URL: https://journals.rcsi.science/0023-4206/article/view/271734
DOI: https://doi.org/10.31857/S0023420624030023
EDN: https://elibrary.ru/JKKZAW
ID: 271734

Cite item

Full Text

Abstract
Full Text
About the authors
References
Supplementary files
Statistics

Abstract

Представлены результаты исследований изменений спектров диффузного отражения и интегрального коэффициента поглощения солнечной радиации (a_s) терморегулирующего покрытия класса “Оптические солнечные отражатели” для космических аппаратов при облучении электронами. Диэлектрическую керамическую пасту, состоящую из наполнителя — измельченного поликора (Al₂O₃) и растворителя с загустителем (терпинеол с этилцеллюлозой), наносили 3D-принтером на подложку. Затем осуществляли прогрев при 150 °C и отжиг при 850 °C, получали “белое” покрытие с высоким коэффициентом отражения и малым коэффициентом поглощения a_s, удовлетворяющим требованиям и стандартам терморегулирующего покрытия рассматриваемого класса. Радиационная стойкость полученного покрытия на основе диэлектрической керамической пасты сравнима со стойкостью высокостабильного покрытия на основе пигмента ZnO с жидким литиевым стеклом и значительно выше стойкости плазменнонапыленного покрытия — шпинели MgAl₂O₄.

Full Text

ВВЕДЕНИЕ

Космическая отрасль на протяжении более 60 лет нуждалась и в настоящее время нуждается в высокостабильных к действию излучений космического пространства (КП) терморегулирующих покрытиях. Такое положение не указывает на плохое качество разработанных за эти годы терморегулирующих покрытий (ТРП) — такие ТРП были и в настоящее время существуют [1, 2], но требования к ним повышаются. Если в первые десятилетия освоения КП значение коэффициента поглощения a_s — основной рабочей характеристики ТРП класса “Оптические солнечные отражатели” (ОСО), при a_s = 0.2, являлось вполне удовлетворительным, то в 20–30-х гг. XXI века оно должно быть меньше [3]. Это связано как с уменьшением размеров и веса радиаторов терморегулирования в космических аппаратах (КА), так и с увеличением сроков их орбитальных полетов. Вторым требованием является высокая фото- и радиационная стойкость таких ТРП и малое изменение коэффициента поглощения a_sпри все увеличивающихся сроках активного существования КА.

В настоящее время существует отдельная проблема обеспечения нормального теплового режима приборов и устройств малых космических аппаратов. Проблема вызвана их малыми размерами и весом, и возросшими требованиями к системе пассивного терморегулирования.

Целью настоящей работы является исследование радиационной стойкости ТРП для космических аппаратов класса ОСО, полученного из пасты, нанесенной на подложку 3D-принтером.

МЕТОДИКА ЭКСПЕРИМЕНТА

Диэлектрическая керамическая паста (ДКП) была изготовлена на основе порошка Al₂O₃. Его измельчение происходило в планетарной микромельнице PULVERISETTE7 Premium Line в две стадии: сначала 6 мин со скоростью 850 об/мин, затем 4 минуты со скоростью 1000 об/мин. В состав пасты было добавлено стекло С52–1 для обеспечения адгезии пленки к подложке. В качестве органического связующего использовалась этилцеллюлоза в терпинеоле. Процентное соотношение компонентов в пасте (порошок Al₂O₃: стекло С52–1: этилцеллюлоза в терпинеоле) составляло 68:2:30. Смешивание компонентов пасты осуществлялось в мельнице Fritsch PULVERISETTE7 Premium Line. Сначала в течение 5 мин со скоростью 850 об/мин смешивались порошки Al₂O₃ и С52–1. Затем после добавления органического связующего смесь перемешивалась 60 мин с такой же скоростью.

Образцы печатали на 3D-принтере для печатных плат Voltera V-One. После печати их для сглаживания рельефа выдерживали при температуре 22 °C в течение 10 мин, затем сушили при температуре 150 °C в течение 15 мин. Отжиг паст проходил в течение 60 мин, время выдержки при максимальной температуре 850 °C составляло 10 мин.

Гранулометрический состав порошка поликора исследовали в диапазоне 0.1–40 мкм лазерным анализатором частиц. Зарегистрировано четыре максимума распределения при 0.39, 0.76, 1.9 и 11 мкм. С увеличением размера частиц интенсивность пиков возрастала. Средний размер частиц составил 4.82 мкм. Спектры диффузного отражения регистрировались в вакууме, на месте облучения образцов (in situ) в имитаторе условий КП “Спектр” [4]. Интегральный коэффициент поглощения солнечного излучения рассчитывался по спектрам диффузного отражения с использованием международных стандартов [5, 6].

ЭКСПЕРИМЕНТАЛЬНЫЕ РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Исследования инфракрасных спектров поглощения

Исследование ИК-спектров сырой пасты показали (рис. 1) наличие полос поглощения при 470, 690, 800, 1070, 1285, 1460, 1730, 2355 и 2915 см^–1. Наиболее интенсивными являются полосы при 470, 690, 800, 1070 см^–1. Полосы при 470 и 1070 могут быть отнесены к характеристическим полосам поглощения связи Al — O в α-Al₂O₃ [7, 8]. В области от 600 см^–1 до 800 см^–1 полосы поглощения соответствуют деформационным и валентным колебаниям Al₂O₃ [9]. Полоса при 2355 см^–1 относится к колебаниям CO₂ [10], полосы при 1285 и 1460 см^–1 соответствуют деформационным колебаниям H₂O [11]. Прогрев и дальнейший отжиг пасты приводят к уменьшению интенсивности и исчезновению полос поглощения, обусловленных колебаниями молекул воды и диоксида углерода. В спектрах остаются только полосы, обусловленные колебаниями молекул Al₂O₃. Поэтому можно заключить, что нанесенная на подложку паста ДКП после ее прогрева и отжига представляет собой ТРП, состоящее только из оксида алюминия.

Рис. 1. ИК-спектры поглощения диэлектрической пасты: сырой (а); после 15 мин высушивания при 150 °C (б); после отжига в течение 10 мин при 850 °C (в)

Исследование спектра диффузного отражения и его изменение при облучении

Из спектра диффузного отражения исходного порошка Al₂O₃ следует, что край основного поглощения имеет два значения при 168 и 195 нм (рис. 2). С увеличением длины волны коэффициент отражения увеличивается до 82 %. Затем регистрируется провал при 412 нм. Предположительно, он может быть связан с термической ионизацией междоузельных атомов при прогреве пасты с образованием ионов алюминия, полоса поглощения которых находится в этой области. Аналогичный процесс ранее регистрировали при прогреве порошка оксида цинка [12]. В области 500–800 нм коэффициент отражения достигает максимального значения, равного 89 %. С увеличением длины волны он не значительно уменьшается и при λ = 2500 нм составляет 80 %.

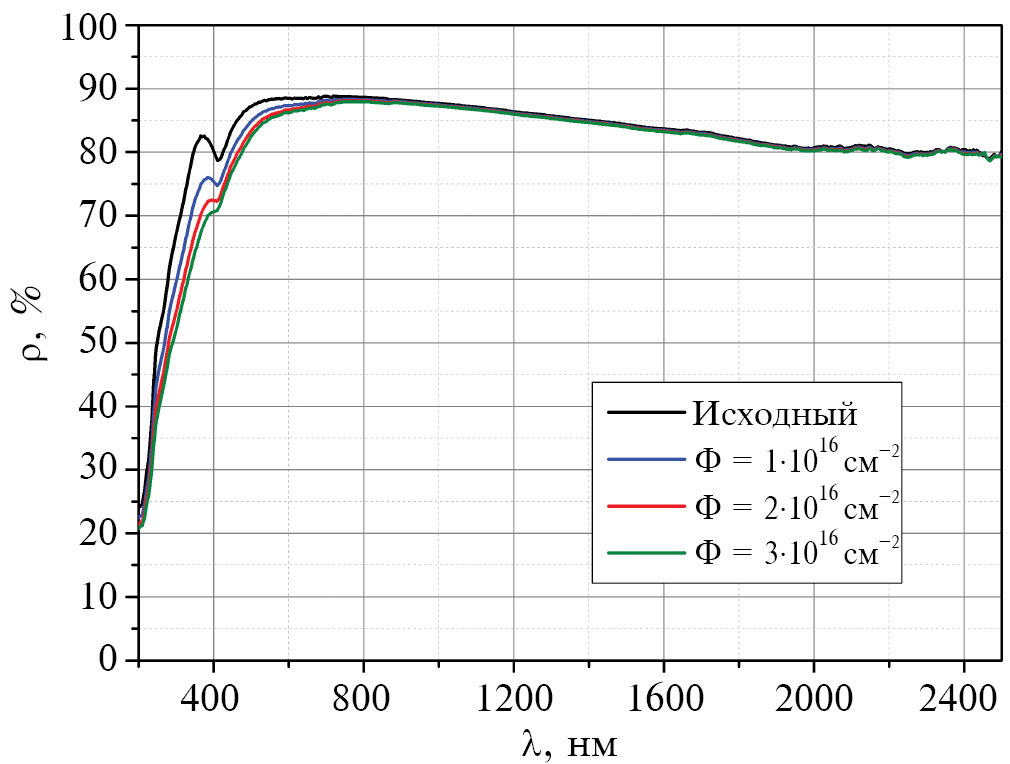

Рис. 2. Спектры диффузного отражения ТРП, изготовленного из диэлектрической пасты до и после облучения электронами

После облучения электронами с энергией 30 кэВ коэффициент отражения уменьшается в области от края основного поглощения и до 800 нм. В более длинноволновой области он не изменяется.

В разностных спектрах диффузного отражения (∆ρ_λ), получаемых вычитанием из спектра до облучения (ρ_λо) спектров после облучения образцов (ρ_λф) регистрируются полосы при 254, 303, 346 и 452 нм (рис. 3). Эти полосы являются полосами поглощения, наведенного облучением. Они определяются собственными радиационными дефектами, образованными в покрытии из Al₂O₃ при облучении. Такими дефектами могут быть: F₂²⁺-центры (452 нм –2.74 эВ), V_Al′ (346 нм –3.58 эВ), V_o(303 нм –4.09 эВ), Al_i (254 нм –4.88 эВ), описанные в работах [13–17]. При ионизационном механизме [18] при облучении электронами с энергией 30 кэВ в обеих подрешетках оксида алюминия образуются вакансии алюминия и кислорода и междоузельные ионы в различном зарядовом состоянии. Наиболее интенсивными являются полосы поглощения вакансий алюминия и кислорода.

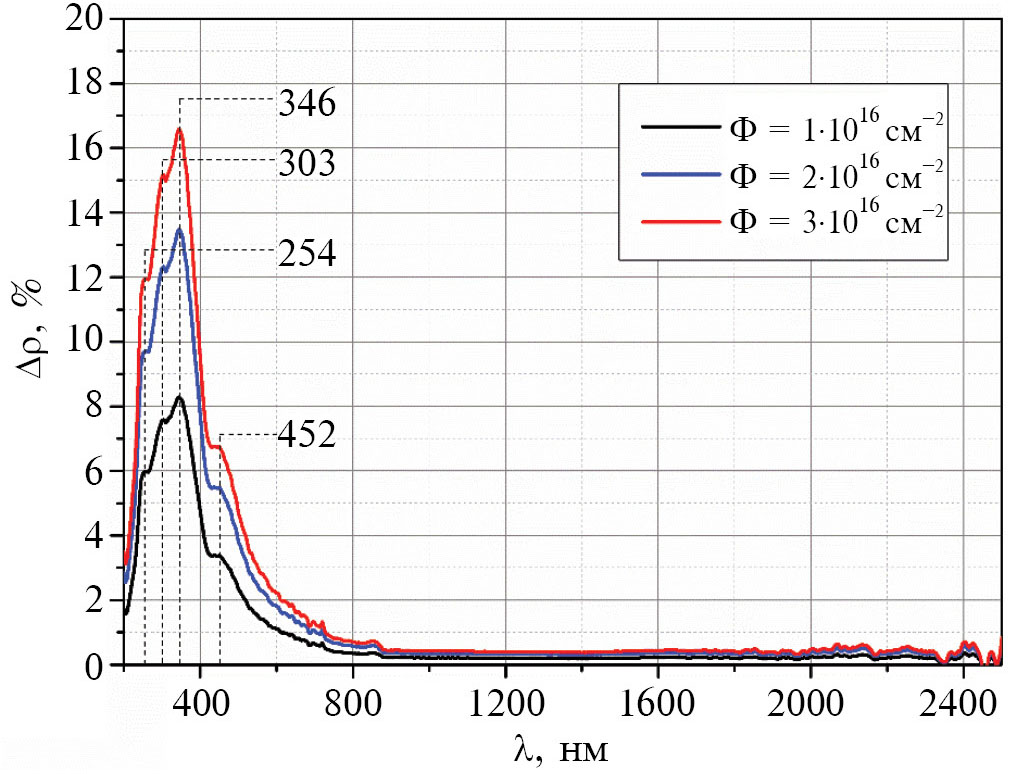

Рис. 3. Разностные спектры диффузного отражения ТРП, изготовленного из диэлектрической пасты ДКП после облучения электронами

Исследование интегрального коэффициента поглощения

Интегральный коэффициент поглощения солнечного излучения a_s показывает, какую долю энергии солнечного потока поглощает данный материал, данное покрытие. И если ТРП предназначено для отражения этого потока, т. е. оно относится к классу ОСО, то задачей разработчиков является уменьшение значения a_s. В процессе орбитального полета КА на ТРП действуют различные виды излучений, что приводит к образованию дефектов, появлению полос поглощения и уменьшению коэффициента отражения в различных областях спектра.

Интегральный коэффициент поглощения включает в себя все эти полосы поглощения, нормированные на спектр излучения Солнца, поэтому он является рабочей характеристикой ТРП.

Для исходного покрытия его значение равно 0.143, что является удовлетворительным значением для ТРП класса ОСО. После облучения флюенсом электронов (1, 2 и 3) ·10¹⁶ см^–2 с энергией 30 кэВ он увеличивается до 0.158, 0.167 и 0.173 соответственно (рис. 4).

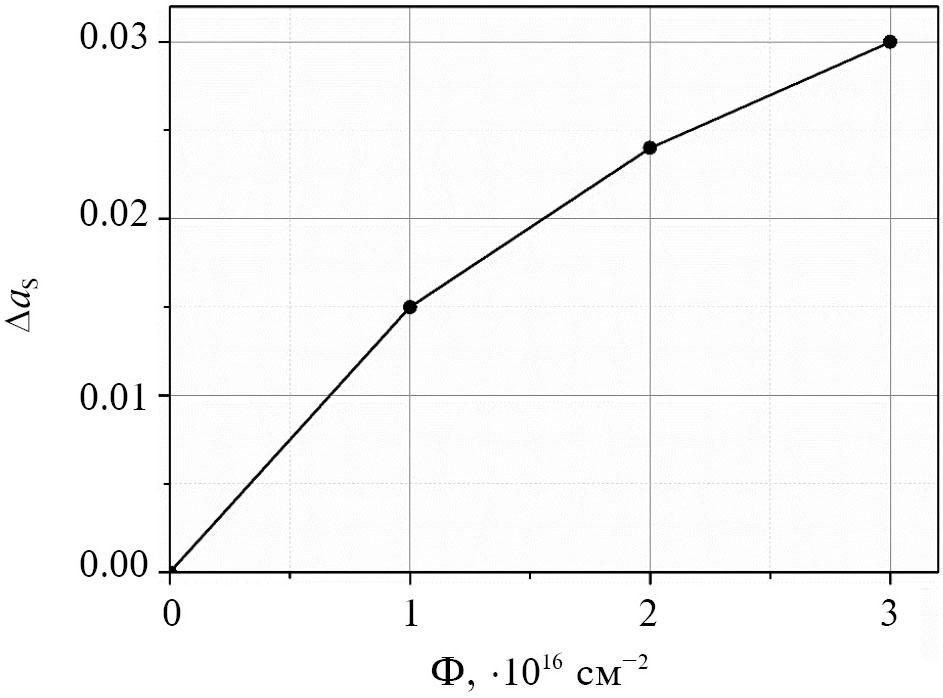

Рис. 4. Зависимость изменений коэффициента поглощения (∆a_s) ТРП, изготовленного из пасты ДКП, от флюенса при облучении электронами с энергией 30 кэВ

Увеличение коэффициента поглощения составляет 0.015, 0.024 и 0.03 для флюенса электронов (1, 2 и 3) ·10¹⁶ см^–2 соответственно. Эти величины показывают высокую радиационную стойкость разрабатываемого покрытия. Их сравнение проводили со значениями, полученными ранее для современного перспективного ТРП на основе пигмента ZnO и неорганического связующего — литиевого жидкого стекла Li₂SiO₃ [19]. При одинаковых условиях облучения (Р = 1·10^–6 торр, Т = 300 °C, φ = 5·10¹² см^–2 с^–1) значения ∆a_s отличаются незначительно (табл. 1).

Таблица. Зависимость коэффициента поглощения a_s и его изменений ∆a_s после облучения электронами различных терморегулирующих покрытий от флюенса электронов

Покрытие	Коэффициент	Φ, ×10¹⁶ см^–2
Покрытие	Коэффициент	Исходный	1	2	3
Диэлектрическая керамическая паста	a_s	0.143	0.158	0.167	0.173
Диэлектрическая керамическая паста	∆a_s	0	0.015	0.024	0.03
Li₂SiO₃ + ZnO	a_s	0.136	0.152	0.159	0.162
Li₂SiO₃ + ZnO	∆a_s	0	0.016	0.023	0.026
MgAl₂O₄	a_s	0.16	0.217	0.235	0.248
MgAl₂O₄	∆a_s	0	0.057	0.075	0.088

ЗАКЛЮЧЕНИЕ

В настоящей работе представлены результаты исследований, направленные на получение терморегулирующего покрытия класса “оптические солнечные отражатели” новым методом с использованием 3D-принтера. Приведены результаты исследования оптических свойств и радиационной стойкости ТРП, полученного из приготовленной диэлектрической керамической пасты.

Установлено, что и по исходному значению основной рабочей характеристики — интегрального коэффициента поглощения солнечного излучения, и его изменению при облучении, данное покрытие отвечает требованиям ТРП класса “Оптические солнечные отражатели”. Сравнение по этим характеристикам с их параметрами для перспективного ТРП на основе пигмента оксида цинка и связующего литиевого жидкого стекла показало их близкие значения. Сравнение с этими характеристиками шпинели MgAl₂O₄, напыленной на подложку плазменным способом и облученной электронами в таких же условиях [20], показывает более высокую радиационную стойкость оптических свойств разрабатываемого покрытия из пасты ДКП.

Можно заключить, что разрабатываемое ТРП, созданное путем нанесения 3D-принтером на подложку диэлектрической пасты ДКП и последующего ее прогрева и отжига, обладает значениями исходного интегрального коэффициента поглощения a_s и его радиационной стойкости, соответствующими требованиям, предъявляемым в настоящее время к таким покрытиям. С учетом широких возможностей нанесения такой пасты 3D-принтером на поверхности различной конфигурации и различных размеров, можно ожидать практическое использование такой ТРП в космической отрасли.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена при финансовой поддержке Министерства науки и высшего образования Российской Федерации в рамках проекта FEWM-2022–0005.
