ВВЕДЕНИЕ

Интерес к объемным нанопузырям (ОНП) в воде связан с перспективами их применения в различных областях [1–30]. Различают поверхностные нанопузыри (ПНП) и объемные (ОНП). Основное различие между ними в том, что первый неподвижен, а второй подвижен. Нанопузырьковые технологии широко востребованы для решения проблем изменения климата, охраны окружающей среды, снижения затрат и энергопотребления в таких промышленных процессах, как флотация, аэрация и озонирование, которые способны устранять загрязняющие вещества и цвет, дезинфекцию воды и окисление органических загрязняющих веществ. Также с помощью ОНП решаются проблемы экологии, сельского хозяйства, в медицине/биомедицинские, при оптимизации терапевтических и диагностических методов и других областей благодаря их малому размеру, большой удельной площади поверхности, длительному времени пребывания в воде, высокой мощности массопереноса, высокому дзета-потенциалу [3]. Применение ОНП при очистке коммерческих и бытовых сточных вод вместо ранее использовавшихся биологических подходов снижает затраты энергии, повышает эффективность, исключает дорогие химикаты и многоступенчатую обработку [6]. Поэтому исследование свойств ОНП, в том числе их стабильности, актуально, чем объясняется широкое обсуждение этого вопроса в литературе.

Эксперименты по обнаружению ПНП с помощью атомно-силовой микроскопии можно считать уже доказанными, но существование ОНП, которое пытаются доказать методами Dynamic light scattering [1], все еще открыто для обсуждения; однако есть веские указания на их существование [19]. ОНП генерируют с использованием замены растворителя, изменения температуры, гидродинамической кавитации и электролиза [4].

Для практического применения ОНП должны быть стабильными, т. е. иметь большие времена жизни. Механизм обеспечения стабильности широко обсуждался в литературе [21–24]. При гидродинамическом подходе с учетом возможной коалесценции соседних ОНП найдено, что газы, растворенные в электролите, ингибируют коалесценцию ОНП с учетом уменьшения силы притяжения между ними. Так же, но в меньшей степени, влияет градиент поверхностного натяжения при слиянии пузырьков (эффект Гиббса-Марангони) [21, 22]. Отмечалось влияние и гидратации ионов [23]. Более широко распространен электростатический подход [1, 2, 5, 7, 8, 10, 11, 13, 16, 17, 20, 24–31], при котором обычно полагают, что стабильность ОНП обеспечивается тем, что кулоновское $P_0$ и лапласовское P_L давления, действующие на границу ОНП, уравновешивают друг друга. Давление газа внутри ОНП не учитывается, т. к. оно на порядки меньше давлений Р_С и P_L во всем диапазоне размеров ОНП. Понятно, что стабильность ОНП имеет термодинамический характер и ее нельзя рассматривать в отрыве от их гомогенной генерации, деления и коалесценции. В работе [28] определены области значений заряда и радиуса, где ОНП устойчивы, коалесцируют и делятся. В работе [29] проведен термодинамический анализ их гомогенной генерации ОНП в пересыщенном водном растворе, вычислены минимальная работа образования и радиус критических зародышей, выведены условия стабильности ОНП. В работе [30] показано, что гомогенная генерация ОНП обусловлена минимизацией энергии Гиббса газожидкостной дисперсной системы. Отметим, что обычно использовалась модель одиночного заряженного пузыря в однородном жидком диэлектрике, которая была уточнена в [31] гипотезой о наличии гидратной оболочки ОНП с толщиной Δ~1 нм, и относительной диэлектрической проницаемостью (ОДП) воды ɛ = 3 с касательной ориентацией диполей. Это объяснялось экономией энергии водородных связей диполей воды в «касательной» структуре оболочки по сравнению с энергией их поляризационной ориентации в предполагаемой ранее «радиальной» структуре. Основанием для этой гипотезы послужили известные результаты метода молекулярной динамики [34], где сказано, что молекулы стремятся сохранять максимальное количество водородных связей, «силы упаковки» создают плотный слой в контакте с поверхностью. Направления дипольных моментов p выравниваются в приповерхностном слое в касательном направлении. Кроме того, сканирующая диэлектрическая микроскопия локальной емкости воды между атомарно плоскими стенками [32] обнаружила вблизи заряженного электрода межфазный Δ-слой (Δ~1 нм, ɛ = 3). Из работы [33] известно, что вблизи границы раздела сред вода упорядочена слоями, простирающимися на несколько молекулярных диаметров от этой границы. Причем ориентацию вектора поляризации диполя определяет водородная связь, а не электрическое поле. В работе [35] также показано, что вода проявляет четкую слоистую структуру вблизи всех поверхностей, независимо от их гидрофильности в пределах Δ ≈ 1 нм от электрода. Поскольку закон экономии энергии универсален, не зависит от формы поверхности, вблизи которой он реализуется, то его действие у протяженных заряженных поверхностей [32–35] справедливо применить и к сферической поверхности ОНП [31]. Возможно, косвенным экспериментальным подтверждением наличия у ОНП электрически «мертвой» оболочки можно считать их повышенную стабильность. Расчеты в [36] сил Ван-дер-Ваальса при зарегистрированных устойчивых пузырьках приводят к выводу об особенности межфазных свойств на границе ОНП, что также служит косвенным подкреплением вывода [31] о наличии гидратной оболочки ОНП. Уточненная модель использована в [37] при анализе характеристик стабильного ОНП, где найдены условия существования его слоя Штерна. В [38] сообщается о повышении стабильности за счет уменьшения емкости ОНП Δ-слоем.

Как отмечено выше, стабильность ОНП обычно считают обеспеченной балансом кулоновского давления на границе ОНП (далее – давление ОНП):

$P_{\text{C}}\left(r_0\right)=\frac{{q_0}^2}{32{\pi }^2{\epsilon }_0\epsilon {r_0}^4}$ (1)

и давления Лапласа:

$P_{\text{L}}\left(r_0\right)=2\alpha /r_0$, (2)

где $r_0$ и $q_0$ – радиус и заряд ОНП, соответственно; ${\epsilon }_0=8.85\cdot {10}^{-12}\frac{\text{Ф}}{\text{м}}$ – диэлектрическая проницаемость вакуума; $\alpha$ = 0.072 Н/м – коэффициент поверхностного натяжения воды.

1. ПОСТАНОВКА ЗАДАЧИ

Отметим, что формула (1) справедлива для однородной диэлектрической среды. Однако, как отмечено выше, на границе ОНП формируется гидратный $\Delta$-слой ($\Delta \approx 1$ нм, ${\epsilon }_1\approx 3$) полярных молекул воды с касательной ориентацией вектора поляризации. За пределами $\Delta$-слоя ОДП воды возвращается к обычному значению ${\epsilon }_2\approx 80$ (рис. 1). Поэтому уточним формулу (1) с учетом влияния гидратного $\Delta$-слоя и концентрации растворенных солей с.

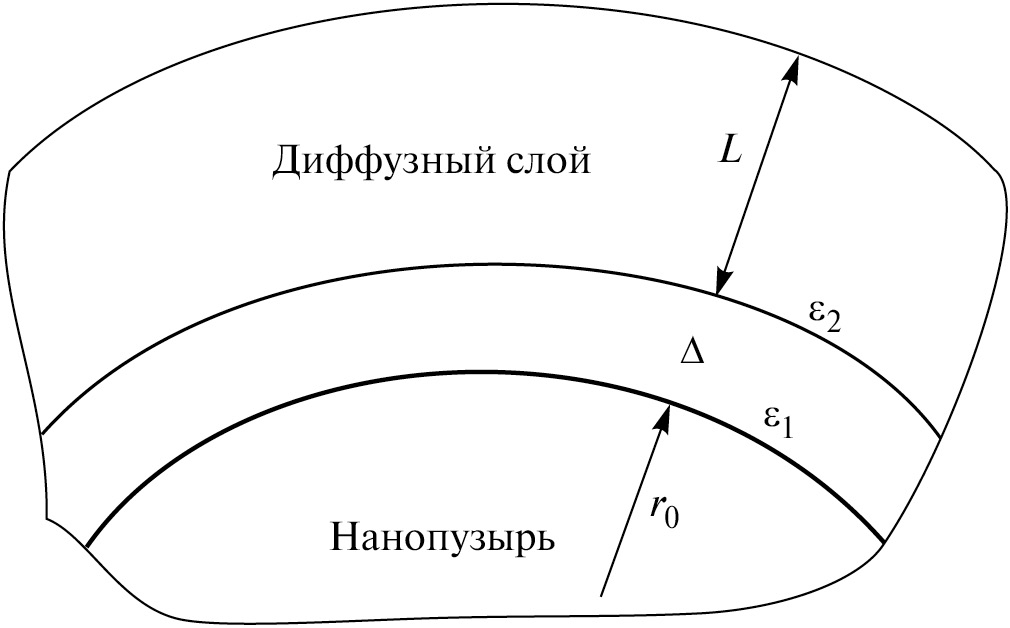

Рис. 1. Структура оболочки объемного нанопузыря.

2. АНАЛИЗ СТРУКТУРЫ НАНОПУЗЫРЕЙ В ВОДЕ

Сферическая система с двухслойным диэлектриком подобна двум последовательно соединенным конденсаторам емкостью С₁ и С₂ [39]. Для ОНП с радиусом r₀ у внутреннего конденсатора радиусы обкладок r₀ и r₀+$\Delta$, ОДП ${\epsilon }_1\approx 3$, а у внешнего (r₀+) и (r₀+ + $\Delta$+L) и ОДП ${\epsilon }_2\approx 80{\cos }^{-1}\theta$, где $L=\sqrt{{\epsilon }_0{\epsilon }_2{k}_{\text{B}}T/2e^2{N}_{\text{A}}c}$ – длина Дебая, м; k_B = 1.38^.10^–23 Дж/К – постоянная Больцмана; N_A =6^.10²³ моль^–1 – число Авогадро; T =293 К – температура, c – концентрация раствора солей, моль/м³; e = 1.6^.10^–19 Кл – элементарный заряд.

Емкости конденсаторов $C_1=4\pi {\epsilon }_0{\epsilon }_1{\left(\frac{1}{r_0}-\frac{1}{r_0+\Delta }\right)}^{-1},$ $C_2=4\pi {\epsilon }_0{\epsilon }_2{\left(\frac{1}{r_0+\Delta }-\frac{1}{r_0+\Delta +L}\right)}^{-1},$ соответственно. Общая емкость определяется известной формулой:

$C\left(r_0\right)=4\pi {\epsilon }_0{\left[\begin{array}{l}\frac{1}{{\epsilon }_1}\left(\frac{1}{r_0}-\frac{1}{r_0+\Delta }\right)+\\ +\frac{1}{{\epsilon }_2}\left(\frac{1}{r_0+\Delta }-\frac{1}{r_0+\Delta +L}\right)\end{array}\right]}^{-1}$. (3)

Определим электростатическое давление ОНП $P_C\left(r_0\right)$ в жидком диэлектрике (${\epsilon }_2$ = 80) без $\Delta$-слоя и давление $\Delta$ для ОНП с $\Delta$-слоем. Энергия каждого из вариантов ОНП имеет вид U = q₀²/2C. Давление для ОНП при $\Delta$ = 0 равно [40]:

$\begin{array}{l}{P}_C\left(r_0\right)=-\frac{\partial U}{\partial r_0}\frac{1}{4\pi {r_0}^2}=-\frac{{q_0}^2}{8\pi {r_0}^2}\frac{\partial }{\partial r_0}\left(\frac{1}{C}\right)=\\ =\frac{{q_0}^2(L+2r_0)L}{32{\pi }^2{\epsilon }_0{\epsilon }_2{r_0}^4{(L+r_0)}^2},\end{array}$ (4)

где емкость $C=4\pi {\epsilon }_0{\epsilon }_2{r}_0(1+r_0/L)$. Аналогично, c учетом (3), для ОНП с $\Delta$-слоем находим:

$\begin{array}{l}P\left(r_0\right)=\frac{{q_0}^2}{32{\pi }^2{\epsilon }_0{r_0}^2}\times \\ \times \left[\frac{\Delta (2r_0+\Delta )}{{\epsilon }_1{(r_0+\Delta )}^2{r_0}^2}+\frac{L(2r_0+2\Delta +L)}{{\epsilon }_2{(r_0+\Delta )}^2{(r_0+\Delta +L)}^2}\right]\end{array}$, (5)

которая уточняет (1) с учетом длины Дебая L и $\Delta$-слоя. Как и следовало ожидать, формулы (4) и (5) при $\Delta$ = 0, L$\to \infty$ приходят к виду (1). Отметим, что длина Дебая L = 9.6 нм в чистой и L = 0.96 нм в соленой воде.

На рис. 2 приведены зависимости давления P_i(r₀) от радиуса ОНП по формулам (4) и (5) в чистой (с = 1 моль/м³) и соленой (с = 100 моль/м³) воде, а также давление Лапласа P_L(r₀), где индекс давления P_i(r₀) соответствует номеру кривой на графике рис. 2. Видно увеличение кулоновского давления за счет  -слоя ОНП, что повышает его стабильность и особенно сильно проявляется в соленой воде. Отметим, что при P_i(r₀)>P_L(r₀) именно заряд делает ОНП стабильным, особенно в области его меньших размеров. Это указывает на ошибочность вывода [41] о недостижимости стабильности ОНП за счет выполнения условия P(r₀) = P_L(r₀).

Рис. 2. Графики зависимости давлений P_i(r₀) на границе нанопузыря (q₀ = 4^.10^–16 Кл) от его радиуса: кривые 1, 2 – давления P₁(r₀) и P₂(r₀) для ОНП без $\mathbf{∆}$-слоя в соленой (с = 100 моль/м³) и чистой (с = 1 моль/м³) воде, соответственно; кривые 3, 4 – давления P₃(r₀) и P₄(r₀), для ОНП с $\mathbf{∆}$-слоем в соленой (с = 100 моль/ м³) и чистой (с = 1 моль/м³) воде, соответственно; кривая 5 – давление Лапласа P₅(r₀) = P_L(r₀) по формуле (2).

Сравним эффективность влияния -слоя в соленой и чистой воде, определив отношение давлений k₀(r₀)=P₄(r₀)/P₂(r₀) в чистой и k_с(r₀)=P₃(r₀)/P₁(r₀) в соленой воде для ОНП с $∆$-слоем и без него, что показано на рис. 3.

Рис. 3. График зависимости отношения P(r₀)/P_С(r₀) от радиуса ОНП с $\mathbf{∆}$-слоем и без него: кривая 1 – отношение давлений k₀(r₀) = P₄(r₀)/P₂(r₀) в чистой воде (с = 1 моль/м³); кривая 2 – отношение давлений k_с(r₀) = P₃(r₀)/P₁(r₀) в соленой воде (с = 100 моль/м³).

Проведем анализ полученных результатов. Повышение давления P(r₀) у ОНП с $∆$-слоем связано с тем, что емкость C(r₀) последовательно соединенных конденсаторов С₁ и С₂ определяется наименьшей из этих величин – емкостью С₁ $\Delta$-слоя ОНП, с учетом ${\epsilon }_1<<{\epsilon }_2$. Это, в соответствии с (5), увеличивает P(r₀). Также на рис. 2 видно, что с повышением радиуса ОНП его давление P(r₀) становится ниже давления Лаплапса P_L(r₀), поскольку P_L(r₀)/P(r₀) ~ r₀³, с учетом (1), (2). Кроме того, размеры стабильного ОНП за счет -слоя увеличиваются с увеличением его радиуса, но уменьшаются с повышением солености с раствора. Это можно объяснить уменьшением длины Дебая L и емкости ОНП с учетом (5). Также видно, что -слой ослабляет влияние солености на давление и на стабильность ОНП. Это обусловлено тем, что влияние емкости С₂ подавлено первым слагаемым в квадратных скобках (5), которое сравнительно велико по указанной выше причине ${\epsilon }_1<<{\epsilon }_2$.

На рис. 3 видно, что в соленой воде -слой повышает давление ОНП почти в 30 раз, а в пресной – от 10 до 4 раз в диапазоне размеров ОНП 5–100 нм. Это также поясняется конкуренцией отмеченных выше слагаемых формулы (5). Причем в соленой воде слагаемое, зависящее от L, настолько мало, что его изменение почти не влияет на величину k_c(r₀), в отличие от зависимости k₀(r₀) в чистой воде. Также важно отметить, что графики на рис.2 зависят от величины заряда ОНП q₀, а графики на рис. 3 не зависят, т. к. q₀ входит сомножителем в выражения (4) и (5).

ЗАКЛЮЧЕНИЕ:

• Стабильность ОНП обеспечивает $\Delta$-слой с ОДП ${\epsilon }_1$ = 3;
• кратность повышения давления ОНП за счет $\Delta$-слоя не зависит от его заряда;
• давление ОНП за счет солености заметно падает для ОНП без $\Delta$-слоя и незначительно – для ОНП с $\Delta$-слоем.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена при поддержке Министерства науки и высшего образования РФ (госзадание № 121112200122-7).

СОБЛЮДЕНИЕ ЭТИЧЕСКИХ СТАНДАРТОВ

В данной работе отсутствуют исследования человека или животных.

КОНФЛИКТ ИНТЕРЕСОВ

Автор заявляет, что у него нет конфликта интересов.
