Influence of iron cations on the hydrolysis of tetraethoxysilane and process of gel formation

Full Text

ВВЕДЕНИЕ

Золь-гель синтез кремнеземов нашел широкое применение, поскольку он обеспечивает возможность регулирования свойств образующихся продуктов и может быть направлен на получение разнообразных функциональных материалов [1]. Одним из наиболее распространенных прекурсоров для золь-гель синтеза кремнеземов является тетраэтоксисилан (ТЭОС). Гидролиз тетраэтоксисилана и последующая поликонденсация мономеров ортокремниевой кислоты при различных условиях изучены весьма подробно [2]. Протекание процессов гидролиза и поликонденсации, а также структура гелей, полученных на основе ТЭОС, зависят от рН гидролиза. Как правило, выделяют три диапазона pH с различными закономерностями поликонденсации: область значений pH<2 является метастабильной и довольно часто демонстрирует свою специфику, при pH 2–7 протекает кислотный гидролиз с последующим образованием силоксановых связей, а при pH>7 рост частиц кремнезема происходит без гелеобразования [3].

Вопросы действия легирующих добавок на процесс гидролиза, формирование кремнеземов и свойства образующихся продуктов эпизодически исследуются более тридцати лет, однако однозначного мнения о механизме действия добавок до настоящего времени не сложилось. В [4] впервые в результате изучения влияния восьми разнозарядных катионов на время и энергию активации гелеобразования было зафиксировано следующее различие: время гелеобразования и энергия активации этого процесса резко возрастали в присутствии Cu²⁺, Al³⁺, La³⁺ и Y³⁺, тогда как Li⁺, Na⁺, Mg²⁺, Ca²⁺ или Sr²⁺ снижали время гелеобразования, но не оказывали воздействия на величину энергии активации. Автор объяснил зафиксированное различие участием либо неучастием ионов металлов в формировании трехмерной сетки геля в ходе поликонденсации: первая группа катионов способна к формированию металл-кислородных тетраэдров и инкорпорированию их в кремний-кислородную матрицу, тогда как катионы второй группы этой способностью не обладают.

Известно, что катионы железа в тетраэдрической координации инкорпорируются в кремнийкислородный каркас. Этот факт достаточно давно установлен для различных цеолитных структур [5]. Имеются также доказательства инкорпорирования ионов железа в тетраэдрической координации в кремнеземы. Так, авторы [6] с помощью комплекса методов продемонстрировали получение кремнезема, допированного катионами железа в тетра- эдрической координации; а в недавней публикации [7] инкорпорирование железо-кислородных тетраэдров в кремнезем подтверждено с помощью спектроскопии рентгеновского поглощения. Тем не менее в работе [8] было показано, что введение соли двухвалентного железа (которое окислялось в ходе процесса) ускоряет процесс гелеобразования при щелочном гидролизе ТЭОС. По мнению авторов, ионы железа служат катализатором процесса поликонденсации.

Последующие исследования легирующих добавок различной природы были сосредоточены на отдельных кремнеземных материалах (аморфные наночастицы [9], тонкие пленки [10] и др.) и фокусировались в значительной степени на свойствах материалов (размеры частиц, однородность пленки и т.п.), однако, и они подтвердили способность легирующих добавок влиять на агрегативную устойчивость и время гелеобразования в системах на основе ТЭОС. Установлено, что введение катионов многозарядных металлов (стронция, свинца, кобальта) в золи на основе ТЭОС способно ускорять гелеобразование [10]. Подобным эффектом обладают также неорганические соли платины и палладия [11]. Авторы указанных работ в качестве объяснения наблюдаемых эффектов выдвигают предположение, что наличие добавок снижает степень гидратации частиц кремнезоля и способствует сближению частиц, изменяя вязкость полученных золей.

В нашей научной группе ранее было исследовано влияние широкого набора одно-, двух- и трехзарядных катионов металлов на процесс кислотного гидролиза ТЭОС при рН<1 [12]. Влияние добавок катионов на реологические свойства выразилось в увеличении времени существования стабильного золя, предшествующего формированию сетки геля для большинства изученных катионов, включая катионы железа (III). Исключение составил катион Ni²⁺.

Целью настоящей работы являлось детальное изучение влияния добавок железа (III) в ходе золь-гель процесса гидролиза ТЭОС при различных рН. Интерес к продуктам указанного процесса – железосодержащим кремнеземам – обусловлен в первую очередь перспективами их применения в качестве биоматериалов для адресной доставки лекарственных средств в организме и контрастирования изображений при диагностике; при этом присутствие железа в составе кремнеземов повышает способность материалов к биодеградации [13–15]. В литературе имеются указания и на другие области применения кремнеземов, допированных соединениями железа: например, в [16] описано использование покрытий, полученных золь-гель методом на основе ТЭОС и наночастиц оксидов железа, для предпосевной обработки семян с целью стимулирования роста и повышения устойчивости к патогенам.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Кремнеземы получали гидролизом тетраэтоксисилана (ТЭОС) квалификации «о.с.ч.» с добавлением ионов железа (III), источником которых служил нонагидрат нитрата железа (III) квалификации «х.ч.». Процесс осуществляли в водно-спиртовом растворе. Для получения всех образцов основные компоненты смешивали в мольном соотношении ТЭОС : этанол : вода, составляющем 1 : 4 : 16. Соль железа добавляли в реакционную смесь с таким расчетом, чтобы в конечном сухом легированном кремнеземе содержание железа составляло 1.5, 2.3 или 3.8 ат. %, что в пересчете на оксид железа (III) отвечает 2, 3 и 5 масс. % соответственно. Гидролиз проводили при температуре 50^оС и при значениях рН 1.5; 2.5; 5.0 и 7.0. Выбор температуры основывается на ранее проведенных исследованиях зависимости скорости гидролиза и поликонденсации в системах на основе тетраэтоксисилана от температуры [12]. Для достижения необходимого значение рН использовали 0.1 М раствор азотной кислоты для сильнокислых значений рН и 0.01 М раствор гидроксида аммония для слабокислых значений рН.

Динамику изменения вязкости в процессах гидролиза/поликонденсации рассматриваемых систем отслеживали с помощью вибрационного вискозиметра SV-10. После смешения всех прекурсоров и создания необходимого значения рН смесь помещали в кварцевую кювету и опускали измерительные пластины вискозиметра. Измерение проводили от момента достижения требуемого значения рН до момента полного превращения смеси в гель.

Процессы агрегации/дезагрегации частиц в реакциях гидролиза и поликонденсации исследовали методом динамического рассеяния света с использованием ZetaSizer Nano ZS. Измерение динамики изменения размеров частиц в процессе реакций гидролиза и поликонденсации проводили при температуре 50^оС через каждые 10 минут от момента достижения требуемого значения рН до момента полного превращения смеси в гель. При этом фиксировали интенсивность отражений лазерного пучка от частиц с различным гидродинамическим радиусом. Отображение результата измерений в этой форме позволяет регистрировать частицы размером от 1 нм. Электрокинетический потенциал образцов, прокаленных при 600^оС, также измеряли на приборе ZetaSizer Nano ZS, для обеспечения постоянства электропроводности системы в качестве дисперсионной среды использовали 0.1 М раствор хлорида калия.

Все синтезированные образцы были проанализированы методом ИК-спектроскопии с Фурье-преобразованием. ИК-спектры пропускания регистрировали на ИК-Фурье-спектрометре ФСМ 2201. Образцы готовили прессованием смеси бромида калия с кремнеземом в соотношении 1 : 0.04 соответственно.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

При осуществлении гидролиза ТЭОС в отсутствии легирующей добавки соли железа первоначально, непосредственно после смешения прекурсоров, но до установления выбранного значения рН, система была двухфазной, с отчетливо различимой границей раздела жидких фаз. При подкислении до рН ~ 2.65 и ниже система становилась однофазной и сохраняла гомогенность до начала перехода в гель. В экспериментах при рН 5.0 и 7.0 система оставалась двухфазной. При перемешивании формировалась эмульсия, которая оставалась стабильной в течение 10–20 минут в течение первых 6–10 часов, впоследствии стабильность эмульсии росла и к началу процессов агрегации достигала 90–120 минут.

Существенно, что в экспериментах, проведенных в присутствии легирующего катиона, реакционные системы до начала перехода в гель были однофазными при всех изученных значениях рН.

Для оценки влияния легирующей добавки на реологические свойства систем в процессе поликонденсации гелей на основе ТЭОС при различных рН регистрировали изменения вязкости с течением времени. Для трех значений рН были получены однотипные кривые изменения вязкости со временем. Исключение составило значение рН 7.0, при котором переход в фазу геля протекал практически мгновенно при достижении необходимого значения рН. Для всех остальных рН на начальном этапе вязкость медленно изменялась в пределах от 2 до 8–12 мПа·с, такое метастабильное состояние продолжалось от 1 до примерно 10 часов, в зависимости от значения рН. Затем происходил резкий скачок вязкости, и гелеобразование становилось визуально заметным. Время, при котором начинается интенсивное повышение вязкости, считали временем гелеобразования. За точку окончательного формирования геля условно принимали значения вязкости 400 мПа·с. Полученные данные отражают различие в механизмах гидролиза ТЭОС, протекающего при различных рН. Как известно, в области низких значений рН скорость поликонденсации превышает скорость гидролиза [17]. При этом структура геля формируется из длинных полисилоксановых цепочек, и степень сшивки полимеров невысока [1, 17, 18]. По-видимому, уже при рН 5.0 становится заметным вклад гидролиза по щелочному механизму, для которого характерна высокая скорость гидролиза с образованием мелких и плотных сферических частиц [1]. При рН 7.0 этот механизм доминирует. Следует подчеркнуть, что вышесказанное относится к протеканию процессов гидролиза и поликонденсации ТЭОС в отсутствии добавок. Однако уже в классической монографии Айлера отмечается, что морфология частиц и характер геля при щелочном гидролизе в присутствии солей весьма напоминают результаты кислотного гидролиза [3].

Оказалось, что введение даже малого количества легирующего катиона при рН гидролиза 1.5 увеличивает время гелеобразования по сравнению с системой без легирующего компонента. При рН гидролиза 2.5 и 5.0 время гелеобразования систем при введении легирующего катиона, напротив, уменьшается, причем при рН 5.0 многократно. Вид кривых изменения вязкости со временем в присутствии легирующей добавки представлен на рис. 1, количественные данные сведены в табл. 1.



Рис. 1. Зависимость изменения вязкости от времени для систем на основе тетраэтоксисилана при различных рН (температура 50^оС). Содержание легирующей добавки катионов железа: 1, 4, 7 – 1.5 ат. %; 2, 5, 8 – 2.3 ат. %, 3, 6, 9 – 3.8 ат. %.



Таблица 1. Время гелеобразования в системах на основе ТЭОС при температуре гидролиза 50^оС

рН гидролиза	1.5				2.5				5.0
Содержание Fe3+, ат. %	0	1.5	2.3	3.8	0	1.5	2.3	3.8	0	1.5	2.3	3.8
Время гелеобразования, мин	630	753	776	827	678	605	623	648	732	40	41	52



Различие в механизмах процессов подтверждается результатами определения гидродинамических диаметров частиц, формирующихся при различных рН, в интервале времени, предшествующем достижению условного времени гелеобразования (рис. 2). Интересно, что самые мелкие частицы сформировались при рН 2.5.

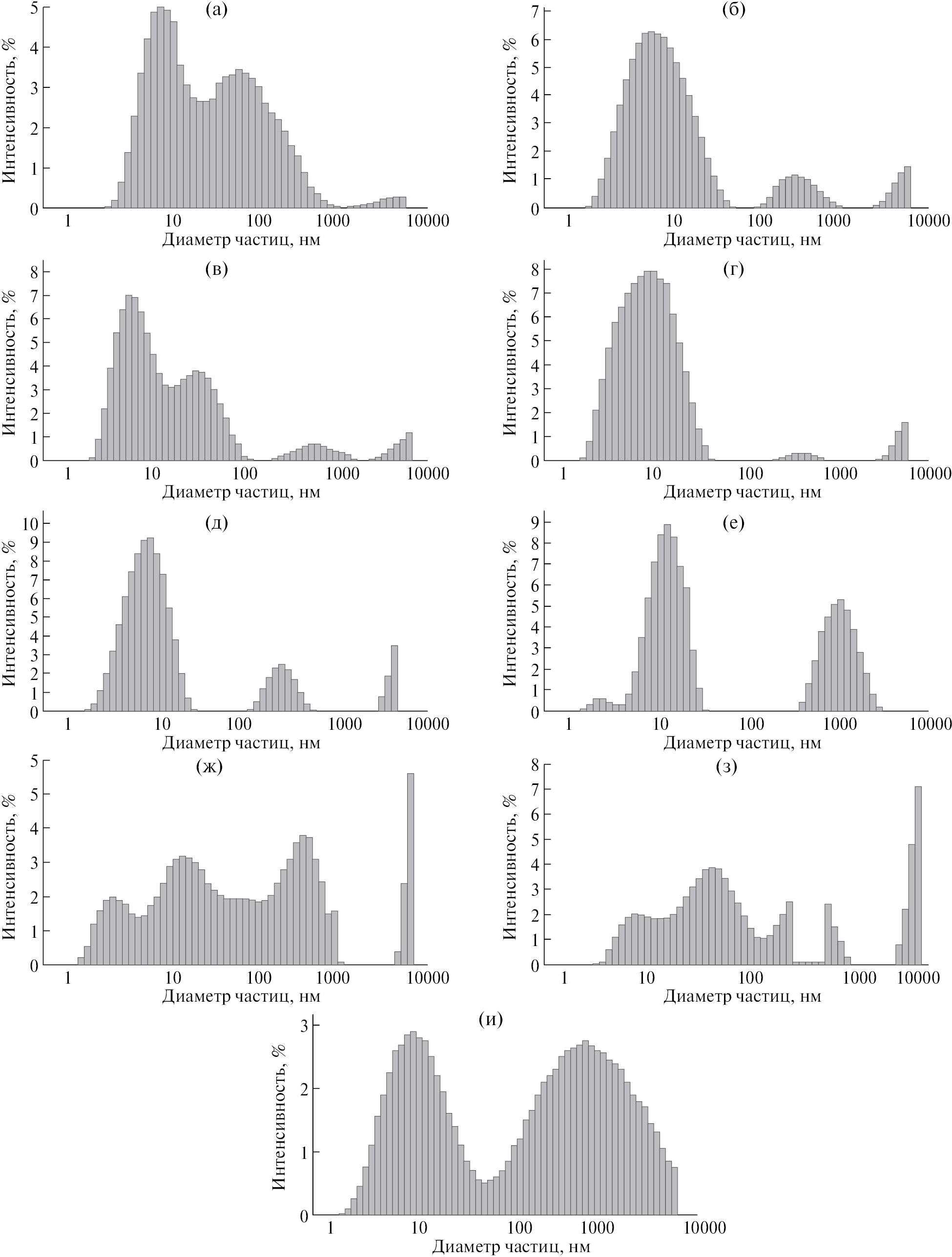

Рис. 2. Распределение частиц по величине гидродинамического диаметра перед достижением условного времени гелеобразования в процессе гидролиза ТЭОС при 50^оС с добавлением Fe³⁺: а, г, ж – 1.5 ат. %; б, д, з – 2.3 ат. %; в, е, и – 3.8 ат. %. Значения рН: а, б, в – 1.5; г, д, е – 2.5; ж, з, и – 5.0.



Количество легирующей добавки значительно влияет на время гелеобразования в изучаемой системе. При всех трех значениях рН с увеличением количества ионов Fe³⁺ время гелеобразования увеличивается (табл. 1). Особенно ярко этот эффект выражен при рН 1.5. Также количество введенной легирующей добавки оказывает влияние на размеры частиц, образующихся в процессе поликонденсации (рис. 2).

Все зафиксированные эффекты хорошо согласуются с предположением о встраивании катионов железа в кремнийкислородную матрицу. Не противоречит этому предположению и характер инфракрасных спектров образцов кремнеземов, легированных ионами железа.

ИК-спектры всех полученных образцов (включая образцы, синтезированные при рН 7.0) практически идентичны. На рис. 3 в качестве примера приведены спектры образцов, полученных гидролизом при рН 1.5. Полоса поглощения [(Fe,Si)O₄] расположена в области волновых чисел 400–465 см^–1 и совпадает с полосой поглощения кремнийкислородного каркаса. Существенно, что в спектрах отсутствует полоса поглощения 667 см^–1, которую авторы [19] соотносят с валентными колебаниями связи Fe-O и наблюдают в образцах с высоким содержанием железа, образующего фазу оксида.



Рис. 3. ИК-спектры кремнеземов, легированных катионами железа, при рН гидролиза 1.5: 1 – 1.5 ат. %; 2 – 2.3 ат. %, 3 – 3.8 ат. %.



Катион железа, как отмечалось выше, способен встраиваться в структуру кремнезема в виде железокислородного тетраэдра. Поскольку катион железа является трехзарядным, железокислородные тетраэдры заряжены отрицательно и при встраивании генерируют отрицательный заряд кремнийкислородных полианионов. Результаты измерения дзета-потенциала частиц в изучаемых системах представлены в табл. 2. Можно видеть, что для всех образцов дзета-потенциал отрицателен, а его абсолютная величина зависит от рН синтеза образцов и от содержания железа в реакционной смеси. Зависимость от количества железа объясняется очевидной причиной: содержание железа в исходном растворе определяет количество железа в составе полученного кремнезема. Снижение дзета-потенциала с ростом рН связано, по-видимому, со способностью катионов железа к гидролизу, оценку которой можно произвести с помощью диаграммы Пурбе [20]. При рН 1.5 железо в растворе существует в виде гидратированных ионов, при рН 2.5 появляются первые ионы гидроксожелеза, а при рН 5.0 ионов гидроксожелеза и дигидроксожелеза становится достаточно много, чтобы вызвать значительные затруднения для встраивания в кремнийкислородную матрицу.



Таблица 2. Электрокинетический потенциал образцов, полученных при различных рН

рН гидролиза	1.5			2.5			5.0
Содержание Fe3+, ат. %	1.5	2.3	3.8	1.5	2.3	3.8	1.5	2.3	3.8
ζ-потенциал, мВ	–12.1	–13.4	–14.8	–10.6	–12.3	–13.1	–8.76	–9.47	–10.1



Таким образом, совокупность полученных результатов согласуется с представлениями автора работы [4] о структурных причинах как основных факторах, воздействующих на время гелеобразования в системе с участием добавок катионов металлов, во всяком случае, в кислой среде. Данные [8] об ускорения гелеобразования при щелочном гидролизе ТЭОС, вероятно, связаны с иными механизмами протекания гидролиза и поликонденсации в этих условиях.

ЗАКЛЮЧЕНИЕ

На основании полученных данных об изменении динамической вязкости раствора в ходе гидролиза и поликонденсации тетраэтоксисилана в присутствии ионов Fe³⁺ высказано предположение о встраивании катионов железа в кремнийкислородный каркас как основной причине изменения времени гелеобразования и размеров частиц формирующегося золя. Влияние величины рН гидролиза объясняется воздействием рН на степень гидролиза катиона железа: по-видимому, встраиваться в кремнийкислородную цепочку способны акватированные ионы железа, но не ионы гидроксо- и дигидроксожелеза. Высказанное предположение хорошо согласуется с результатами измерения электрокинетического потенциала изучаемых систем. Характер ИК-спектров не противоречит предлагаемому объяснению.

ФИНАНСИРОВАНИЕ РАБОТЫ

Данная работа финансировалась за счет средств бюджета университета. Никаких дополнительных грантов на проведение или руководство данным конкретным исследованием получено не было.

СОБЛЮДЕНИЕ ЭТИЧЕСКИХ СТАНДАРТОВ

В данной работе отсутствуют исследования человека или животных.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы данной работы заявляют, что у них нет конфликта интересов.
