Dynamic susceptibility of ensembles of immobilized magnetic nanoparticles

Cover Page

Cite item

Full Text

Abstract

The article deals with theoretical study of a dynamic response on the external field of ensembles of nano-sized ferromagnetic particles immobilized in a non -magnetic medium. Such systems can be magnetic gels and other magnetopolymer composites with a rigid enough matrix as well as many types of biologically tissues with embedded magnetic particles. The main attention of the work is focused on the analysis of the effect of magnetic interaction of particles on the complex magnetic susceptibility of the composite and the intensity of heat generation in it under the influence of an alternating magnetic field. The analysis shows that the value of the thermal effect non -monotonic, with the maximum, depends on the parameter of the magnetodipole interaction of the particles. We hope that this result helps to understand the physical cause of the qualitative contradictions between conclusions of various studies on the influence of the interpertpartical interactions on the components of the magnetic susceptibility of the magnetic composite and intensity of the heat generation under the alternating field.

Full Text

ВВЕДЕНИЕ

Магнитные нанодисперсные композиты (феррогели, эластомеры, биологические ткани с внедренными наночастицами) состоят из коллоидно-стабилизированных магнитных наночастиц, внедренных в немагнитную механически мягкую или жесткую среду. Эти многофункциональные материалы вызывают большой интерес благодаря богатому набору физических свойств, позволяющих использовать их в различных высоких технологиях. Например, как рабочие вещества миниатюрных высокочувствительных датчиков; экранов для селективного поглощения электромагнитного излучения; в медико-биологических приложениях [1–14].

Особенности динамического отклика магнитных нанодисперсных композитов на переменное магнитное поле являются одними из интересных, с общенаучной, а также важных, с практической точки зрения, характеристик этих композитов. Так, они определяют способность материалов к селективному поглощению электромагнитного излучения, а также их способность нагреваться под действием переменного магнитного поля. Как известно, разогрев магнитных наночастиц и содержащей их среды используется в магнито-гипертермической терапии опухолевых, особенно онкологических заболеваний. Ключевой идеей этого метода является внедрение магнитных наночастиц в диагностированную опухолевую область, где они, благодаря специальным биоактивным покрытиям, захватываются больными клетками, после чего эта область помещается в переменное магнитное поле, создаваемое внешними электромагнитами. Магнитное поле разогревает частицы и, следовательно, захватившие их опухолевые клетки. Если температура такой клетки превышает пороговое значение, обычно оцениваемое как 42оC, белок в ней денатурирует, и она погибает. Помимо прямого воздействия на больные клетки, нагрев опухолевой области улучшает проницаемость в ней клеточных мембран и усиливает кровоток и оксигенацию в этой области, что повышает эффективность химической и радиационной терапии. Важно, что здоровые клетки остаются неповрежденными, примерно, до 52–55оC. Недавние обзоры по различным аспектам магнито-гипертермической терапии можно найти в [15–23]. В литературе отмечается, что преимуществами этого метода перед традиционными является его локальность и практическое отсутствие побочных явлений. Особенно хорошо он себя зарекомендовал в сочетании с традиционными химическими и радиационными методами, которые после «тепловой атаки» на опухолевые клетки можно проводить в существенно более щадящем для пациента режиме. Отметим, что магнитогипертермический метод терапии онкологических заболеваний одобрен в ряде стран (см., например, [16, 17, 20, 22]).

По-видимому, первая теория разогрева магнитной частицы внешним полем была предложена [24] на основе общего термодинамического подхода и феноменологического уравнения Дебая перемагничивания однодоменной частицы. Более детальный и общий анализ кинетики перемагничивания одиночных частиц был предложен в [25] на основе решения уравнения Фоккера-Планка для функции распределения (плотности вероятности) ориентации магнитного момента частицы. Однако приближение одиночных частиц оправдано только тогда, когда их концентрация в среде очень мала, и любым их взаимодействием можно пренебречь. Вместе с тем эксперименты показывают, что в биологических тканях магнитные наночастицы часто аккумулируются в определенных областях и образуют структуры, концентрация частиц в которых достаточно велика, и их взаимодействием пренебрегать нельзя (см., например, [26, 27]).

Вопрос о влиянии межчастичного взаимодействия на динамический отклик магнитных нанодисперсных композитов на внешнее поле является дискуссионным в литературе, причем в известных работах сделаны качественно разные выводы о характере этого влияния. Так, результаты [28–35] указывают на существенное усиление интенсивности тепловыделения благодаря взаимодействию частиц друг с другом, в то время как результаты [26, 36–38] демонстрируют ослабление теплового эффекта вследствие этого взаимодействия. Немонотонный, с максимумом, эффект межчастичного взаимодействия на мнимую часть комплексной восприимчивости и, следовательно, интенсивность поглощения композитом магнитной энергии отмечался в работе [39].

Хорошо известно, что учет межчастичных взаимодействий является принципиальной проблемой теории конденсированного состояния вещества и композитных материалов. Возникающая многочастичная задача не может быть решена математически строго. Поэтому очень часто используются различные приближения, а также эвристические методы, имеющие интуитивный характер, точность которых не может быть проконтролирована. Кроме того, влияние межчастичных взаимодействий на динамику перемагничивания композита является комбинацией разнонаправленных факторов. На наш взгляд, качественное различие результатов отмеченных работ могло быть обусловлено различными приближениями и допущениями, используемыми в теоретических работах, а также различными условиями синтеза композитов и измерений в экспериментальных исследованиях. Так, например, в работах [33–35] теоретический анализ проводился на основе математически последовательного метода парных взаимодействий, свободного от интуитивных «конструкций», однако был ограничен линейным приближением по параметру λ магнитного межчастичного взаимодействия (определенному ниже в уравнении (3)), что привело к выводу об увеличении интенсивности тепловыделения частицами благодаря их взаимодействию. Как показано в представленной работе, выход за рамки линейного приближения способен качественно изменить вывод о влиянии этого взаимодействия на компоненты комплексной восприимчивости композита и интенсивность выделения ими тепла.

Цель этой работы – теоретическое исследование влияния межчастичного взаимодействия на динамическую восприимчивость системы иммобилизованных однодоменных феррочастиц на основе математически регулярных методов, свободных от эвристических построений, способных качественно повлиять на окончательные результаты.

Структура работы следующая. В части 2 представлены основная физическая и математическая модель работы. В части 3 приведено и обсуждено уравнение кинетики перемагничивания частицы с учетом эффектов магнитного межчастичного взаимодействия. В части 4 обсуждается кинетика перемагничивания магнитно-взаимодействующих частиц и комплексная магнитная проницаемость рассматриваемого композита; в части 5 – интенсивность выделения тепла частицей под действием переменного магнитного поля. Основная часть математических преобразований, посвященных выводу кинетических уравнений для среднего вектора магнитного момента взаимодействующих наночастиц, а также компонент комплексной магнитной восприимчивости композита, вынесена в Приложения А и Б.

2. ОСНОВНЫЕ ПРИБЛИЖЕНИЯ И МАТЕМАТИЧЕСКАЯ МОДЕЛЬ

Эксперименты показывают, что, будучи внедренными в биологические среды, магнитные наночастицы часто оказываются связанными с окружающей средой и практически иммобилизованными [40, 41]. Учитывая это, мы рассмотрим систему взаимодействующих полностью неподвижных однодоменных ферромагнитных частиц в немагнитной среде.

Для максимального упрощения математической стороны дела и для того, чтобы получить окончательные результаты в прозрачном виде, мы предположим, что оси легкого намагничивания частиц параллельны, а внешнее поле Н направлено вдоль этих осей и осциллирует по закону H = H0 cosωt. Физически такие системы могут быть синтезированы внедрением частиц в жидкую среду с последующей ее полимеризацией в постоянном достаточно сильном магнитном поле. Необходимо отметить, что при магнитогипертермической терапии внедрение частиц в организм, как правило, осуществляется в отсутствии внешнего магнитного поля, однако полимеризация в поле может быть легко осуществлена в экспериментах in vitro.

Взаимодействие частиц друг с другом мы будем рассматривать в рамках известного парного приближения, учитывая взаимодействие только между двумя частицами. Мы также предположим однородное (газообразное) распределение частиц в несущей среде. Другими словами, мы будем предполагать отсутствие любых гетерогенных структур и агрегатов в рассматриваемой среде. Схематическое изображение двух взаимодействующих частиц и используемой в дальнейшем системы координат приведено на рис. 1.

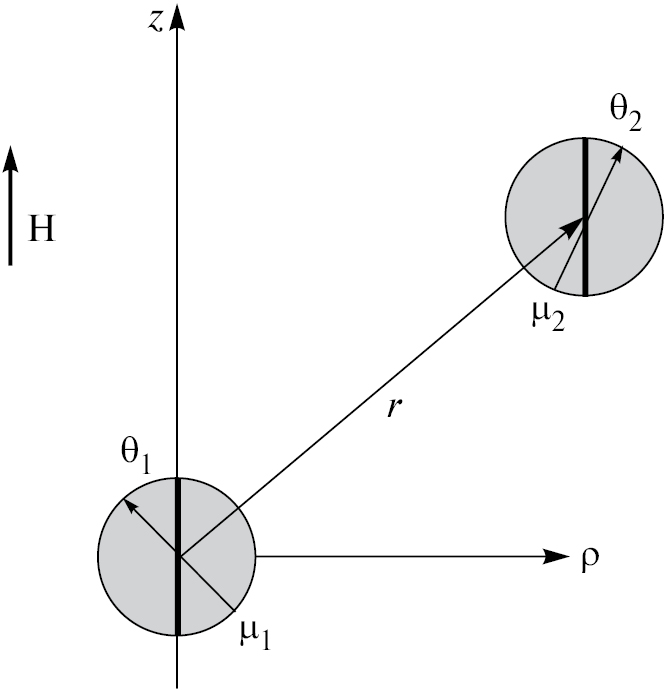

Рис. 1. Иллюстрация двух взаимодействующих магнитных частиц и используемой системы координат. Толстые вертикальные линии – оси легкого намагничивания частиц; µ1,2 – единичные вектора, направленные вдоль магнитных моментов частиц.



Для максимального упрощения задачи и для того, чтобы сконцентрироваться на ее принципиальных моментах, мы рассматриваем частицы как одинаковые сферы с магнитными моментами mi = µim (|µi| = 1;i = 1,2) и диаметром dp соответственно; объемную концентрацию частиц в системе обозначим . Опыт показывает, что обычно парное приближение и предположение о пространственно однородном расположении частиц оправданы, когда объемная концентрация находится в пределах нескольких процентов (вплоть до десяти процентов), а энергия магнитного взаимодействия частиц не превосходит несколько единиц тепловой энергии kT. Мы будем предполагать выполнение этих условий.

Обозначим θ1,2 и φ1,2 полярные (показанные на рис. 1) и азимутальные (не показанные) углы отклонения единичных векторов µ1,2 = m1,2 от осей легкого намагничивания частиц, т. е. от направления поля H. Безразмерная (приведенная к kT) энергия пары частиц может быть представлена в виде:

u=uσ+udd+uh. (1)

Здесь

uσ=σcos2θ1+cos2θ2,  σ=KvpkT (2)

является безразмерной энергией магнитной анизотропии частиц; K – параметр анизотропии в объеме частицы; vp = πdp3 / 6 – объем частицы.

Потенциал

udd=λ3μ1rμ2rr2μ1μ2r5, λ=μ04πm2dp3kT (3)

является безразмерной энергией диполь-дипольного взаимодействия частиц; µ0 – магнитная проницаемость вакуума; r – безразмерный относительно диаметра dp частицы радиус-вектор, соединяющий центры частиц; λ – безразмерный параметр магнитного межчастичного взаимодействия, упоминаемый во Введении.

Потенциал

uh=hcosθ1+cosθ2, h=μ0mHkT, (4)

безразмерная энергия Зеемана взаимодействия обеих частиц с полем H. Параметр Ланжевена h может рассматриваться как безразмерное магнитное поле.

Необходимо отметить, что при синтезе феррожидкостей для предотвращения необратимой агломерации частиц их поверхности покрывают специальными слоями, экранирующими коллоидные силы притяжения между ними. Кроме того, как правило, на поверхности ферромагнитной наночастицы из-за структурных дефектов, образуются слои с пониженной, часто – нулевой намагниченностью. Поэтому диаметры магнитного ядра частицы, ее твердой части и частицы с экранирующими слоями, вообще говоря, различаются. Здесь ради максимального упрощения математических соотношений мы не учитываем различий. Их учет приведет к простой перенормировке параметров h и λ.

Введем нормализованную на единицу плотность вероятности W12) данной ориентации магнитных моментов частиц. Эта функция может быть определена как решение уравнения Фоккера-Планка:

2τDWt=-1sinθ1θ1sinθ1jθ1+φ1jφ1-1sinθ2θ2sinθ2jθ2+φ2jφ2 (5)

где

jθi=Wuθi+Wθi,

jφi=1sinθiWuφi+Wφi, i=1, 2. (6)

Здесь j1,2 (μ1,μ2) – безразмерные плотности потока вероятности ориентаций моментов соответствующих частиц на рис. 1; τD – характерное время вращательной диффузии момента частицы, определяемое ее внутренней кристаллографической структурой. По порядку величины она совпадает со временем релаксации функции W к ее равновесному виду внутри ямы потенциала u. Например, для магнетита τD ~ 10−9 c [42]. Отметим, что соотношения (1, 2) не включают гиромагнитных членов, фигурирующих в классическом уравнении Ландау-Лифшица динамики магнитного момента ферромагнитной частицы. Оценки показывают, что эти члены становятся существенными, только когда частота поля достигает нескольких гигагерц и выше. Однако многие высокотехнологические приложения нанодисперсных магнитных композитов (например, медико-биологические) имеют ограничения по частотам намного ниже гигагерцового диапазона. Поэтому здесь гиромагнитные члены мы не учитываем.

Уравнения (5, 6) при произвольных значениях параметров σ, λ и h представляют собой очень сложную математическую задачу, решение которой вряд ли может быть найдено в аналитической компактной форме. Здесь мы ограничимся анализом ситуации, когда выполняются неравенства:

σ1; σλ>h;h<1. (7)

Физические характеристики магнетитовых наночастиц, типичных для многих практических приложений, приведены, например, в таблицах книги [42]. В частности, параметр объемной магнитной анизотропии магнетитовой частицы K ≈ 14кДж/м3; ее намагниченность насыщения Мр = m / νр ≈ 450 кА/м. Используя эти данные, мы можем получить оценку σ ≈ 1.3λ, из которой следует, что параметры σ и λ для магнетита имеют близкие значения. Однако очень часто структурные дефекты на поверхностях магнитных наночастиц приводят к особой их поверхностной магнитной анизотропии. Поверхностный вклад в общую магнитную анизотропию такой частицы может быть намного больше объемного вклада [43, 44]. Поэтому условие σ λ может выполняться для многих реальных ситуаций, даже если при учете только объемной анизотропии оценки приводят к выводу σ ∼ λ.

В силу неравенств (7) минимумы энергии u(µ1,µ2) находятся вблизи ориентаций векторов µ1,µ2 вдоль осей легкого намагничивания частиц (т. е. вблизи θ1 = 0; π и θ2 = 0; π), соответствующих минимумам потенциала анизотропии uσ12). Легко можно показать, что благодаря диполь-дипольному взаимодействи углы θi, соответствующие минимумам потенциала u, при выполнении неравенства σ λ отклоняются от 0,π на малые величины δθi ≈ (3/2)(λ/σ)(z2/r5)<<1. Здесь и далее z и ρ – цилиндрические координаты центра второй частицы, в системе координат с началом в центре первой (рис. 1). Очевидно, выполняется равенство r2 = z2 + ρ2.

При значениях θi = 0;π обоих полярных углов безразмерная энергия пары частиц u12) имеет значения:

u0, 0=2σλr52z2ρ22h, (8)

uπ, π=2σλr52z2ρ2+2h,

u0, π=uπ,0=2σ+λr52z2ρ2.

При выполнении неравенств (7) перемагничивание пары частиц является температурно-активированным переходом магнитных моментов частиц между потенциальными ямами, содержащими точки θ1 = θ2 = 0 и θ1 = θ2 = π. Карта состояний пары частиц в плоскости (θ12), разделенная на потенциальные «долины», содержащие локальные минимумы близкие к (8), приведена на рис. 2.

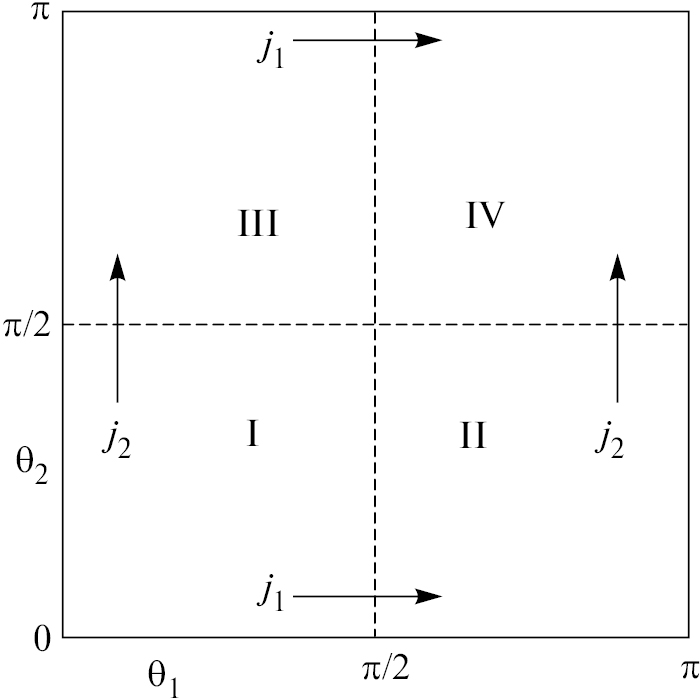

Рис. 2. Схематическая карта состояний пары частиц в плоскости (θ12). Внутренние штриховые линии приближенно иллюстрируют барьеры между потенциальными «долинами» с локальными минимумами (8). На карте j1,2 – плотности потоков вероятности перехода системы через потенциальные барьеры между потенциальными долинами. Стрелки иллюстрируют направления этих потоков.



Вероятности нахождения системы в потенциальных долинах I–IV и соотношения, описывающие кинетику перехода между ними, представлены в Приложении А. Положения стрелок, иллюстрирующих потоки вероятностей между долинами качественно соответствует «координатам» минимумов потенциальных барьеров (см. подробнее Приложение А), где величина плотности потоков максимальна. Например, переход системы из долины I в долину II наиболее вероятен через область, близкую к точке с координатами θ1 = π / 2; θ2 = 0, соответствующую тому, что магнитный момент первой частицы перпендикулярен оси ее легкой намагниченности, в то время как момент второй частицы направлен вдоль оси этой частицы.

3. КИНЕТИКА ПЕРЕМАГНИЧИВАНИЯ ЧАСТИЦ

Статистически среднее значение μh проекции единичного вектора μ1 на направление поля Н, т. е. на ось Oz первой частицы на рис. 1, при заданных координатах z и r второй частицы может быть представлено в виде:

μh=μI+μII+μIII+μIV. (9)

Здесь величины

μI=Icosθ1Wsinθ1sinθ2dθ1dθ2dφ1dφ2, (10)

μII=IIcosθ1Wsinθ1sinθ2dθ1dθ2dφ1dφ2,

μIII=IIIcosθ1Wsinθ1sinθ2dθ1dθ2dφ1dφ2,

μIV=IVcosθ1Wsinθ1sinθ2dθ1dθ2d2φ1dφ2

являются статистически средними компонентами вектора μ1 в соответствующих потенциальных долинах. В рамках используемых приближений σ 1;􀀁 σ > λ; h < 1 вывод уравнений для величин μIIIIIIIV, а также для μh дан в Приложении Б. Полученное уравнение для μh имеет вид:

μht =1τz,ρμheqz,ρμh, (11)

μheqz,ρ=χeqz,ρh,

χeqz,ρ=21+expu0u1=21+exp2λf0z,ρ,

1τz,ρ=1τDηq0z,ρσπexpu0z,ρ.

В силу физического равноправия обеих частиц, это уравнение также справедливо и для второй частицы в паре, показанной на рис. 1.

Величина μheq является равновесным значением μh при заданных координатах z,ρ второй частицы (см. рис. 1); τ(z,ρ) – соответствующее время релаксации магнитного момента частицы. Используя обозначения (А20) и (Б7) для η и q0, а также (Б12) для u0, получаем:

τz,ρτDπσ32expσ+λ1λσf002πexpλr5cosφdφ . (12)

4. КОМПЛЕКСНАЯ МАГНИТНАЯ ВОСПРИИМЧИВОСТЬ

Пусть магнитное поле осциллирует по закону ht=h0expiωt. Из уравнения (11) получаем соотношение для статистически среднего значения компоненты μh(z,ρ), при заданных координатах z,ρ, имеет вид:

μhz,ρ=χz,ρh; (13)

χ=χ'+iχ'';

χ'=χeq11+ωτ2; χ''=χeqωτ1+ωτ2.

Величины χeqz,ρ и τ(z,ρ) определены в (11) и (12). Функция χ = χ(z,ρ) является редуцированной комплексной восприимчивостью пары частиц при данных z,ρ; χ′ и χ′′ – ее реальная и мнимая части. Напомним, что соотношения (11, 12) и, следовательно, (13) получены в линейном приближении по малом параметру Ланжевена h.

Соотношения (11), (12) для χeq и τ включают в себя реакцию первой частицы как на внешнее поле, так и на поле второй частицы. Для того чтобы разделить эти эффекты, введем величины χ0eq, τ0 и χ0, соответствующие приближению одиночной частицы. Они могут быть получены из (11, 12), если положить λ = 0, т. е.:

χ0eq=1; τ0=τDπσ32expσ2π, (14)

χ0=χ'0+iχ''0,

χ'0=χ0eq11+ωτ02; χ''0= χ0eqωτ01+ωτ02.

Разности χ'int=χ'χ'0 и χ''int= χ''χ''0 соответствуют вкладу межчастичного взаимодействия в редуцированную восприимчивость первой частицы на рис. 1.

Обозначим N полное число частиц в композите с объемом V. В рамках парного приближения плотность вероятности для второй частицы находится в произвольной физически допустимой точке с радиус-вектором r равна n = N/V.

Учитывая это, приходим к следующему соотношению для статистически средних (измеряемых) частей редуцированной комплексной восприимчивости:

<χ'χ'0+ndp3r>1χ'intd3r, (15)

<χ''χ''0+ndp3r>1χ''intd3r.

Условие r > 1 означает, что частицы не могут перекрываться; множитель dp3 появляется вследствие того, что вектор r – безразмерный радиус-вектор, нормализованный на диаметр частицы dp.

Величины χint' и χint'' включают в себя функцию f0=(2z2ρ2)/r5, которая очень медленно стремится к нулю при увеличении межчастичного расстояния r. В силу этого интегралы, подобные таковым в (15), при интегрировании по бесконечному объему сходятся условно – результат зависит от порядка интегрирования по координатам второй частицы (z и ρ в нашем случае) [45]. Физически корректный способ интегрирования был предложен в работе [46]. Основная идея этого подхода состоит в интегрировании по объему цилиндра, бесконечно вытянутого вдоль направления приложенного магнитного поля, т. е. вдоль оси Oz в выбранной системе координат. Размагничивающий фактор такого цилиндра равен нулю, поэтому поле Н внутри объема интегрирования совпадает со средним магнитным полем в веществе в месте нахождения рассматриваемой пары частиц. Математически это означает, что в (15) нужно вначале, при заданной координате ρ, проинтегрировать по всем допустимым (т. е. не допускающим перекрывания частиц) значениям z, а затем интегрировать по ρ. Подчеркнем, что этот порядок интегрирования принципиально важен, чтобы получить физически корректные результаты.

Таким образом, соотношение (15) может быть переписано в виде:

<χ'χ'0+12Φ2011ρ2χ''intdzρdρ++1χ''intdzρdρ, (16)

χ''=χ0"+12Φ2011ρ2χint"dzρdρ++1χint"dzρdρ,

где Φ=nπdp3/6 – объемная концентрация частиц.

Некоторые результаты расчетов реальной χ' и мнимой χ'' частей редуцированной комплексной восприимчивости композита приведены на рис. 3.

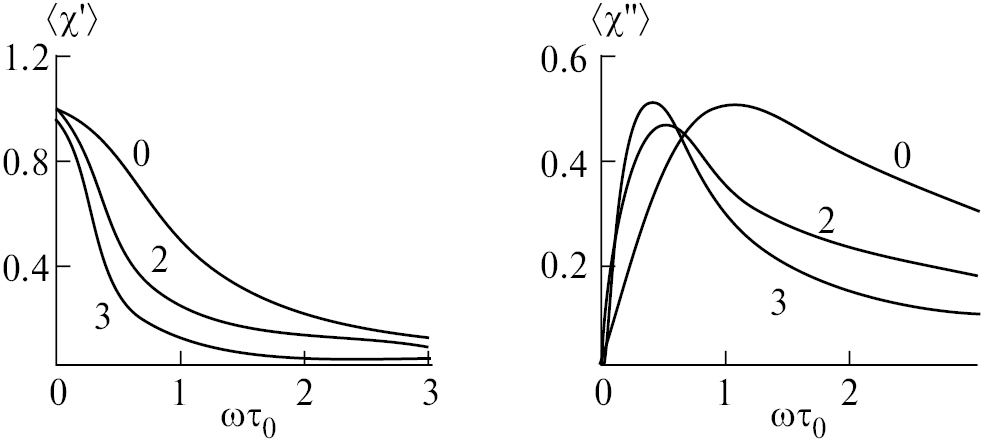

Рис. 3. Реальная ⟨χ⟩ и мнимая ⟨χ′′⟩ части редуцированной комплексной восприимчивости композита как функции от частоты поля ω. Объемная концентрация частиц Φ = 0.05; безразмерный параметр магнитной анизотропии частицы σ = 10. Цифры возле кривых – значения параметра l; кривая l = 0 соответствует невзаимодействющим частицам.



Сдвиг влево максимума графика мнимой части χ'' ω при росте λ показывает, что эффективное время перемагничивания композита teff благодаря межчастичным взаимодействиям увеличивается. Отметим, что аналогичный сдвиг максимума мнимой части восприимчивости феррогеля в сторону больших времен релаксации намагниченности отмечался в теоретических работах [34, 35], выполненных в линейном по λ приближении, а также в компьютерном моделировании [47]. В полученных здесь соотношениях (16) линейное приближение по λ не предполагается, что оказывается важным для анализа влияния взаимодействия частиц на интенсивность выделения ими тепла под действием переменного магнитного поля.

5. ВЫДЕЛЕНИЕ ТЕПЛА ЧАСТИЦАМИ

Следуя общим термодинамическим соображениям [24], в случае h << 1 интенсивность Р выделения тепла одной частицей под действием переменного поля можно представить в виде:

P=kT2τ0p; p=ωτ0χ''h02 . (17)

Здесь p – безразмерная интенсивность тепловыделения. Некоторые результаты расчетов р показаны на рис. 4.

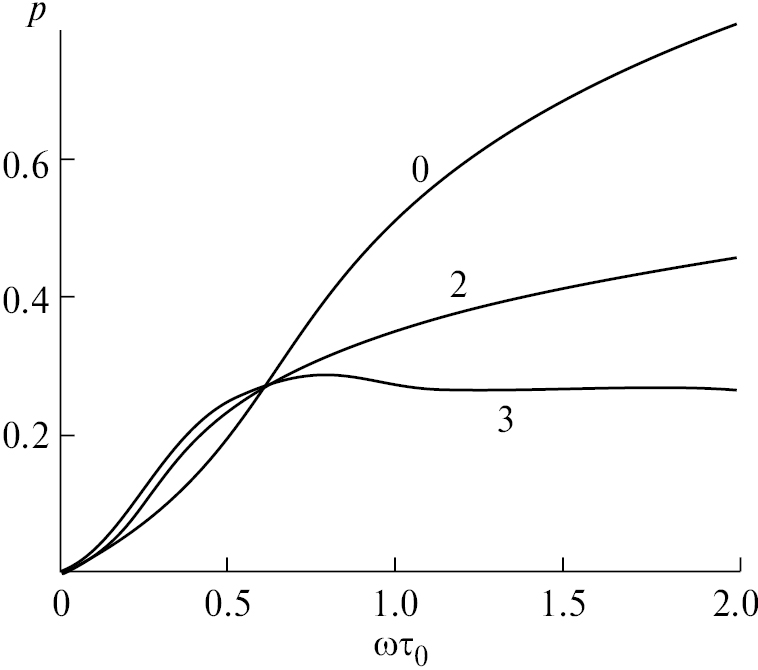

Рис. 4. То же, что на рис. 3 для безразмерной интенсивности p выделения тепла частицей.



Некоторые результаты расчетов функции p(λ) показаны на рис. 5.

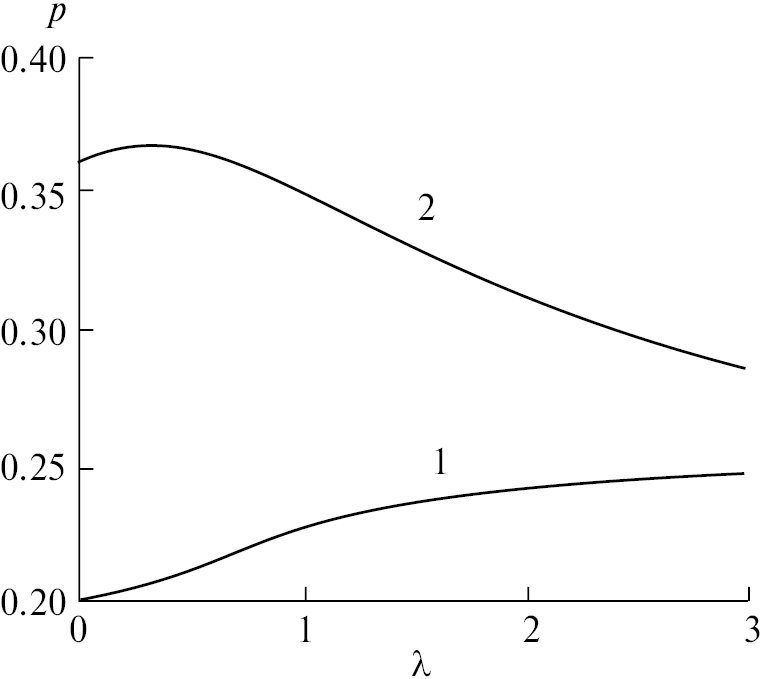

Рис. 5. Безразмерная интенсивность диссипации энергии р как функция параметра λ магнитного взаимодействия частиц. Цифры у кривых 1 и 2 соответствуют ωτ0 = 0.5 и 0.75 соответственно. Φ = 0.05; σ = 10.



Если межчастичное взаимодействие слабое и выполняется неравенство λ < 1, в линейном приближении по λ из (17) получаем:

<χ'χ''01+0.97Φλ1ωτ021+ωτ02, (18)

<χ''χ''01+1.94Φλ11+ωτ02.

Соотношения (18) показывают, что вследствие межчастичного взаимодействия перемагничивание композита не подчиняется классическому закону Дебая. Этот вывод совпадает с выводами, следующими из результатов [33–35].

Подставляя (18) в (17), получаем выражение для безразмерного параметра p интенсивности поглощения энергии в линейном по λ приближении. Видно, что p растет с λ; этот результат также совпадет с выводами [33–35], основанными на линейном по λ анализе кинетики перемагничивания ферромагнитных наночастиц. Однако результаты, представленные на рис. 4, 5, показывают, что увеличение λ и усиление роли нелинейных эффектов может привести к немонотонной (наблюдавшейся, например, в [39]) зависимости p от величины межчастичного взаимодействия. Физическая причина немонотонной зависимости p от λ состоит в немонотонной, с максимумом, зависимости p от эффективного времени релаксации teff магнитного момента частицы и в монотонном росте teff (рис. 3), а также равновесной восприимчивости χeq от λ. Поэтому при малых λ оба фактора (рост teff и χeq с λ) приводят к росту p; при относительно больших λ время teff становится большим, соответствующим убывающей части зависимости p от teff, что означает уменьшение р при увеличении λ.

Мы полагаем, что полученные результаты позволяют хотя бы на принципиальном уровне понять физические причины качественно различных выводов, сделанных в разных работах о влиянии межчастичного взаимодействия на интенсивность выделения тепла в системах магнитных наночастиц. Необходимо подчеркнуть, что результаты, представленные на рис. 3–5, получены в предположении о выполнении сильного неравенства λσ и справедливы именно в рамках этого неравенства. Более того, как известно, при достаточно больших однородное состояние магнитных жидкостей оказывается неустойчивым и частицы образуют различные гетерогенные структуры. Это структурирование должно происходить и при синтезе рассматриваемых здесь композитов, когда они находятся в жидком состоянии, предшествующем их полимеризации (или иному способу отвердевания). Влияние таких гетерогенных структур на тепловыделение в магнитных композитах требует отдельного исследования.

ЗАКЛЮЧЕНИЕ

В работе представлены результаты теоретического исследования влияния межчастичного магнитного взаимодействия на компоненты комплексной восприимчивости и интенсивность генерации тепла в композитных материалах, состоящих из однодоменных ферромагнитных наночастиц, иммобилизованных в немагнитной среде. Предполагается высокая магнитная анизотропия частиц; переориентация магнитных моментов частиц происходит как термически активированный переход момента через высокий потенциальный барьер магнитной анизотропии. Анализ выполнен в рамках математически регулярного приближения парного взаимодействия в сочетании с теорией Крамерса диффузии частицы через высокий потенциальный барьер.

Наши результаты показывают, что межчастичные взаимодействия усиливают генерацию тепла под действием переменного поля, когда параметр магнитодипольного взаимодействия частиц λ и частота ω поля достаточно малы. При увеличении ω возникает немонотонная, с максимумом, зависимость интенсивности тепловыделения р от λ. Мы считаем, что этот результат позволяет понять природу качественных противоречий между результатами различных работ по влиянию взаимодействия частиц на комплексную магнитную восприимчивость и интенсивность генерирования тепла в нанодисперсных магнитных композитах.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа поддержана грантом Министерства науки и образования РФ, проект FEUZ 2023-0020.

СОБЛЮДЕНИЕ ЭТИЧЕСКИХ СТАНДАРТОВ

В данной работе отсутствуют исследования человека или животных.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы не имеют конфликта интересов.

ПРИЛОЖЕНИЕ А

Обсудим теперь переход пары моментов из долины I на рис. 2 в долину II. В первом приближении по отношению к малому отношению λ/σ точка минимума потенциального барьера, разделяющего эти долины, соответствует углам θ1=π/2; θ2=0 с энергией

ubI=uπ2,0=σ3λρzr5cosφ1h. (А1)

Нижний индекс b означает “барьер”. Отметим, что в силу симметрии минимальная энергия барьера, разделяющего долины I и III, равна (А1) с заменой угла φ1 на φ2.

Минимум потенциального барьера между долинами II и IV в том же приближении соответствует углам θ1=π; θ2=π/2 и равен

ubII=uπ,π2=σ+3λρzr5cosφ2+h.  (А2)

То же для перехода из долины III в IV с заменой φ2 на φ1.

Для дальнейшего удобно ввести вероятность:

PI=IWsinθ1sinθ2dθ1dθ2d2φ1dφ2  (А3)

того, что ориентации магнитных моментов частиц соответствуют потенциальной долине.

I. Интегрирование здесь идет по площади этой долины. Интегрируя обе части уравнения (5) по долине I, учитывая, что все физические величины периодичны по углам φ1,2 с периодом 2π, получаем

τDPIt=02π02π0Θsinθ2sinθbIjbI2dφ1dφ2.  (А4)

Здесь jbI – плотность потока вероятности jθ1 через потенциальный барьер между долинами I и II; θbI=θbIθ2 – угол θ1, соответствующий барьеру между долинами; Θ~π/2 – верхний предел угла θ2 в области I. Его точное значение в дальнейшем не будет играть роли, потому мы его не определяем. Тот факт, что в силу симметрии, поток между долинами I и II равен потоку между I и III, здесь учтен.

Для того чтобы оценить интегралы в (А4), мы будем учитывать сильное неравенство σ1 и использовать идеи классической теории Крамерса диффузии частицы через высокий потенциальный барьер. Отметим, что для решения задачи о кинетике перемагничивания одиночной однодоменной частицы впервые эта теория была применена в работе [48]. Обзор работ, где идеи метода Крамерса использовались для описания перемагничивания одиночной ферромагнитной частицы, можно найти в [25].

С этой целью мы перепишем первое соотношение в (6) для i = 1 следующим образом:

jθ1eu=θ1euW (А5)

и проинтегрируем обе части (А5) по θ1 от 0 до π:

0πjθ1θ1,θ2euθ1,θ2dθ1==euπ,θ2Wπ,θ2eu0,θ2W0,θ2. (А6)

Потенциал uθ1,θ2, как функция от θ1 имеет острый максимум uIb при θ1=θIbθ2, который приближенно удовлетворяет соотношению:

sinθbI1,(А7)

cosθbIλσfθ2,φ2,z,ρ,

fθ2,φ2,z,ρ=12r53zzcosθ2+ρsinθ2cosφ2r2cosθ2.

В первом приближении по малому отношению λ / σ потенциал ubIθ2=uθbI,θ2 может быть оценен так:

ubI=σcos2θ2λzcosθ2+ρsinθ2cosφ2ρcosφ1r5

λλσff2z2ρ2cosθ2+3zρsinθ2cosφ2r5hλσf+cosθ2. ¯ (А8)

Здесь f – функция, определенная в (А7).

Используя стандартные соображения метода перевала, мы можем оценить интеграл в левой части (А6) следующим образом:

0πjθ1θ1,θ2euθ1,θ2dθ1jbIeuIbθ2πωIθ2, (А9)

ωIθ2=122uθ12|θ1=θIbσ.

Следуя идеям метода Крамерса, мы будем учитывать, что характерное время перехода через высокий потенциальный барьер много больше времени τD релаксации о состояния системы внутри потенциальной ямы (долины) к равновесию. Поэтому мы можем считать, что между двумя переходами через барьер, состояние системы в каждой долине практически равновесно. Следовательно, функция распределения W внутри каждой ямы удовлетворяет соотношению Больцмана, и мы можем представить правую часть (А6) в виде

euπ,θ2Wπ,θ2eu0,θ2W0,θ2euπ,0Wπ,0eu0,0W0,0.  (А10)

Напомним, что сейчас мы рассматриваем переход системы из долины I, содержащей точку θ1=0,θ2=0, в долину II с θ1=π,θ2=0. Необходимо подчеркнуть, что равновесное состояние внутри потенциальной долины не означает равновесия между долинами.

Используя соотношения (А9) и (А10) в уравнении (А6), получаем:

jbIeuIbθ2σπeuπ,0Wπ,0eu0,0W0,0. (А11)

Подставляя (А11) в правую часть (А4), приходим к соотношению

τDPIt =qIσπeuπ,0Wπ,0eu0,0W0,0, (А12)

qI=02π02π0πsinθ2eubIθ2dθ2dφ1dφ2.

Приближенное равенство sinθbI1 здесь учтено.

Чтобы оценить параметр qI, мы используем метод перевала. Учитывая неравенства (7), а также соотношения (А8), в рамках первого приближения по малому отношению λ/σ, справедливо равенство:

expubI==exp(σcos2θ2)exp(λzcosθ2+ρsinθ2cosφ2ρcosφ1r5+

+λλσff2z2ρ2cosθ2+3zρsinθ2cosφ2r5++hλσf+cosθ2). (А13)

Первая экспонента в правой части (А13) изменяется с θ2 намного быстрее, чем вторая. Следовательно, используя стандартные соображения метода перевала, при вычислении интеграла по θ2 в выражении для qI мы можем положить θ2 = 0 во второй экспоненте (А13). В результате в старшем приближении по λ/σ получаем:

qI2πexpψI02πexpλzρcosφ1r5××dφ10Θsinθ2exp(σcos2θ2)dθ2,(А14)

ψI=hλ+hλσf0,

f0=f0,0,z,ρ=2z2ρ22r5.

Поскольку функция σcos2θ2 имеет острый максимум при θ2 = 0, используя общие идеи метода перевала, интеграл по θ2 можно оценить так:

0Θsinθ2exp(σcos2θ2)dθ20Θθ2exp(σ(1θ22))dθ212σexpσ.

Следовательно:

qIπσexpψIexpσ02πexpλzρcosφr5dφ.(А15)

Эта оценка qI может быть использована в (А13). Нижний индекс 1 у угла φ здесь для краткости опущен.

Используя подобные рассуждения, приходим к следующему уравнению для вероятности PIV того, что частица находится в долине IV:

τDPIVt =qIVσπeuπ,0Wπ,0euπ,πWπ,π, (А16)

qIVπσexpψIVexpσ02πexpλzρcosφr5dφ,

ψIV=hλhλσf0.

Аналогично получаем уравнение для вероятности PII того, что система находится в долине II:

τDPIIt =12qIσπeuπ,0Wπ,0eu0,0W0,012qIVσπeuπ,0Wπ,0euπ,πWπ,π .  (А15)

Отметим, что в силу симметрии выполняется условие PIII = PII, где PIII – вероятность нахождения системы в долине III.

Обсудим теперь соотношение между вероятностью PI и плотностью вероятности W (0,0). Поскольку внутри потенциальной ямы распределение моментов практически равновесно, т. е. выполняется приближенное равенство:

euθ1,θ2Wθ1,θ2eu0,0W0,0

мы можем переписать уравнение (А3) так:

PI=W0,0Iexpu0,0uθ1,θ2××sinθ1sinθ2dθ1dθ2dφ1d1φ2  (А18)

Экспонента в интеграле (А18) может быть представлена в виде:

expu0,0uθ1,θ2=

=expσ2cos2θ1cos2θ2expudd0,0uddθ1,θ2h2cosθ1cosθ2, (А19)

где потенциал udd диполь-дипольного взаимодействия частиц определен в уравнении (3). В силу неравенств (7) первая экспонента в (А19) имеет острый максимум при θ1 = θ2 = 0 и изменяется с увеличением θ12 гораздо быстрее, чем вторая экспонента. Используя стандартные соображения метода перевала, мы можем следующим образом оценить сомножители в (А18, А19):

expσ2cos2θ1cos2θ2expσθ12σθ22,

expudd0,0uddθ1,θ2××exph2cosθ1cosθ21,

sinθ1,2θ1,2

и расширить пределы интегрирования по θ12 от 0 до ∞. В нулевом приближении по малому отношению λ / σ получаем:

PI=W0,0η,η=πσ2 (А20)

и, аналогично

PII=W0,πη; PIII= Wπ,0η; PIV= Wπ,πη.  (А21)

ПРИЛОЖЕНИЕ Б. ВЫВОД УРАВНЕНИЯ КИНЕТИКИ ИЗМЕНЕНИЯ СРЕДНЕГО МАГНИТНОГО МОМЕНТА ЧАСТИЦЫ В ПАРЕ

Для того чтобы оценить μI, можно использовать соображения, аналогичные использованным при выводе соотношений (А18–А20), а именно, приближение равновесного распределения по ориентациям моментов внутри потенциальной долины:

μI=W0,0Icosθ1ΨIsinθ1sinθ2dθ1dθ2dφ1dφ2, (Б1)

ΨI=expσ2cos2θ1cos2θ2expudd0,0uddθ1,θ2h2cosθ1cosθ2.

Учитывая сильные неравенства σ >> 1 и  λ / σ << 1, соотношение (Б1) в нулевом приближении по отношению λ / σ можно переписать следующим образом:

μIW0,02πIexpσ+h2θ2θdθ 2==W0,0πσ+h22.  (Б2)

В линейном приближении по h отсюда получаем:

μI=W0,0η11σh. (Б3)

Аналогично

μIV=Wπ,πη1+1σh,  (Б4)

μII=W0,πη,  μIII=Wπ,0η.

Следовательно, статистически среднее значение проекции вектора магнитного момента частицы на поле Н определяется суммой μh = μI + μIV. Пренебрегая малым отношением h / σ, получаем:

μhW0,0Wπ,πη.  (Б5)

Для дальнейшего удобно также ввести разность

δμh=μIμIVW0,0+Wπ,πη.  (Б6)

Наша цель сейчас – вывести уравнение для кинетики изменения μh на основе уравнений (А12–А17) для вероятностей PI,PIV.

Учитывая уравнения (А12, А16) и (А21), в старшем приближении по малому отношению λ / σ получаем:

τDηW0,0t ==qIσπeuπ,0Wπ,0eu0,0W0,0,  (Б7)

τDηWπ,πt =qIVσπeuπ,0Wπ,0euπ,πWπ,π ,

qI=q01+h1λσf0,

qIV=q01h1λσf0,

q0=πσexpσexpλλσf002πexpλr5cosφdφ.

Эти уравнения могут быть переписаны в виде:

τDηW0,0+Wπ,πt ==q0σπ[2euπ,0Wπ,0eu0,0W0,0euπ,πWπ,π+

+h1λσf0euπ,πWπ,π eu0,0W0,0]  (Б8)

и

τDηW0,0Wπ,π t ==q0σπ[euπ,πWπ,π eu0,0W0,0+

+h1λσf02euπ,0Wπ,0eu0,0W0,0euπ,πWπ,π ]  (Б9)

Комбинируя условие нормировки PI+PII+PIII+PIV=1 с (А21), получаем

Wπ,0=12ηW0,0+Wπ,π2.

Подставляя это соотношение в (38, 39), приходим к уравнениям:

τDηW0,0+Wπ,π t ==q0σπ[1ηeuπ,0euπ,0+eu0,0W0,0

euπ,0+euπ,πWπ,π+

+h1λσf0euπ,πWπ,π eu0,0W0,0]  (Б10)

и

τDηW0,0Wπ,π t ==q0σπ[euπ,πWπ,πeu0,0W0,0+

+h1λσf01ηeuπ,0euπ,0+eu0,0W0,0euπ,0+euπ,πWπ,π. (Б11)

Представим потенциалы u(0,0) и u(π,π) в форме:

u0,0=u02h; uπ,π= u0+2h; uπ,0=u1  (Б12)

u0=2σλf0;u1=2σ+λf0

В линейном приближении по h уравнения (Б10, Б1) могут быть переписаны в виде:

τDηW0,0+Wπ,πt ==q0σπ[1ηeu1eu1+eu0W0,0+Wπ,π+ (Б13)

+h2+λσf0Wπ,π W0,0eu0]

и

τDηW0,0Wπ,πt ==q0σπ[Wπ,πW0,0eu0+

+h1f01ηeu1+2eu01λσf0eu1+eu0××W0,0+W0,0]. (Б14)

Используя соотношения (Б5, Б6) в (Б13, Б14), учитывая, что при малых h выполняется линейное соотношение μh ~ h, уравнения (Б13, Б14) можно переписать в виде:

τDηδμt =q0σπeu1eu1+eu0δμ  (Б15)

и

τDημht ==q0σπh1λσf0eu1++2eu01λσf0eu1+eu0δμeu0μh.  (Б16)

Уравнение (Б15) имеет стационарное решение

δμ=eu1eu1+eu0.

Подставляя его в (Б16), приходим к релаксационному уравнению (11) для μh.

×

About the authors

A. Yu. Zubarev

Уральский федеральный университет им. Б.Н. Ельцина

Email: Antoniusmagna@yandex.ru
Russian Federation, ул. Ленина, 51, Екатеринбург, 620002

L. Yu. Iskakova

Уральский федеральный университет им. Б.Н. Ельцина

Email: Antoniusmagna@yandex.ru
Russian Federation, ул. Ленина, 51, Екатеринбург, 620002

A. Yu. Musikhin

Уральский федеральный университет им. Б.Н. Ельцина

Author for correspondence.
Email: Antoniusmagna@yandex.ru
Russian Federation, ул. Ленина, 51, Екатеринбург, 620002

References

  1. Boczkowska A., Awietjan S.F. Tuning active magnetorheological elastomers for damping applications // Materials Science Forum. 2010. V. 766. P. 636–637. https://doi.org/10.4028/www.scientific.net/MSF.636-637.766
  2. Lopez-Lopez M. T., Scionti G., Oliveira A.C. et al. Generation and characterization of novel magnetic field-responsive biomaterials // PLOS ONE. 2015. https://doi.org/10.1371/journal.pone.0133878
  3. ira N., Dhagat P., Davidson J. R. A review of magnetic elastomers and their role in soft robotics // Front. Robot. AI. 2020. V. 7. P. 588391. https://doi.org/10.3389/frobt.2020.588391
  4. Kurlyandskaya G. V., Blyakhman F. A., Makarova E. B. et al. Functional magnetic ferrogels: From biosensors to regenerative medicine // AIP Advances. 2020. V. 10. P. 125128. https://doi.org/10.1063/9.0000021
  5. Rajan A., Sahu N. Review on magnetic nanoparticle-mediated hyperthermia for cancer therapy // J. Nanopart. Res. 2020. V. 22. P. 319. https://doi.org/10.1007/s11051-020-05045-9
  6. Vilas-Boas V et al. Magnetic hyperthermia for cancer treatment: main parameters affecting the outcome of in vitro and in vivo studies // Molecules. 2020. V. 25. № 12. P. 2874. https://doi.org/10.3390/molecules25122874
  7. Lingbing Li. Multifunctional hybrid nanogels for medicine. Handbook of materials for nanomedicine. 2020.
  8. Chung H-J., Parsons A., Zheng L. Magnetically controlled soft robotics utilizing elastomers and gels in actuation: A review // Adv. Intell. Syst. 2021. V. 3. P. 2000186. https://doi.org/10.1002/aisy.202000186
  9. Kaewruethai T., Laomeephol C., Pan Y., Luckanagul J. Multifunctional polymeric nanogels for biomedical applications // Gels. 2021. V. 7. P. 228. https://doi.org/10.3390/gels7040228
  10. Sung B., Kim M-H., Abelmann L. Magnetic microgels and nanogels: Physical mechanisms and biomedical applications // Bioeng. Transl. Med. 2021. V. 6. P. e10190. https://doi.org/10.1002/btm2.10190
  11. M. Imran M, A. M. Affandi., M. M. Alam. et al. Advanced biomedical applications of iron oxide nanostructures based ferrofluids // Nanotechnology. 2021. V. 32. P. 422001. https://doi.org/10.1088/1361-6528/ac137a
  12. Naghdi M. et al. Magnetic nanocomposites for biomedical applications // Advances in Colloid and Interface Science. 2022. V. 308. P. 102771. https://doi.org/10.1016/j.cis.2022.102771
  13. Socoliuc V., Avdeev M. V., Kuncser V. et al. Ferrofluids and bio-ferrofluids: looking back and stepping forward // Nanoscale. 2022. V. 14. P. 4786–4886. https://doi.org/10.1039/D1NR05841J
  14. Montiel Schneider M. G., Martín M. J., Otarola J. et al. Biomedical applications of iron oxide nanoparticles: current insights progress and perspectives // Pharmaceutics. 2022. V. 14. P. 204. https://doi.org/10.3390/pharmaceutics14010204
  15. X. Liu et.al. Comprehensive understanding of magnetic hyperthermia for improving antitumor therapeutic efficacy // Theranostics. 2020. V. 10. № 8. P. 3793–3815. https://doi.org/10.7150/thno.40805
  16. Rajan A., Sahu N.K. Review on magnetic nanoparticle-mediated hyperthermia for cancer therapy // J. Nanoparticle Research. 2020. V. 22. P. 319. https://doi.org/10.1007/s11051-020-05045-9
  17. H.Rodriges et.al. In vivo magnetic nanoparticle hyperthermia: a review on preclinical studies, low-field nanoheaters, noninvasive thermometry and computer simulations for treatment planning // Int. Journal of Hyperthermia. 2020. V. 37. P. 76. https://doi.org/10.1080/02656736.2020.1800831
  18. Ehsani A., Maha R. S., Shaygan S. et al. A review of the treatment of bone tumours by hyperthermia using magnetic nanoparticles // J. Nanoanalysis. 2022. V. 9. P. 206. https://doi.org/10.22034/jna.2022.1944876.1278
  19. Sedighi O., Alaghmandfard A., Montazerian M. et al. A critical review of bioceramics for magnetic hyperthermia // J. American Ceramic Society. 2022. V. 105. P. 1723. https://doi.org/10.1111/jace.17861
  20. Peiravi M., Eslami H., Ansari M. et al. Magnetic hyperthermia: potentials and limitations // J. Indian Chem. Society. 2022. V. 99. P. 100269. https://doi.org/10.1016/j.jics.2021.100269
  21. Farzanegan Z., Tahmasbi M. Pelvis received dose measurement for trauma patients in multi-field radiographic examinations: A TLD dosimetry study // Proceedings of the ISSSD. 2022. V. 1. P. 12.
  22. Włodarczyk A., Gorgon S., Radon A., Bajdak-Rusinek K. Magnetite nanoparticles in magnetic hyperthermia and cancer therapies: Challenges and Perspectives // Nanomaterials. 2022. V. 12. P. 1807. https://doi.org/10.3390/nano12111807
  23. Peeters H., E. M. van Zwol, Brancato L. et al. Systematic review of the registered clinical trials for oncological hyperthermia treatment // Int. Journal of Hyperthermia. 2022. V. 39. № 1. P. 806–812. https://doi.org/10.1080/02656736.2022.2076292
  24. Rosensweig R.E. Heating magnetic fluid with alternating magnetic field // J. Magn. Magn. Materials. 2002. V. 252. P. 370–374. https://doi.org/10.1016/S0304-8853(02)00706-0
  25. Poperechny I. S., Raikher Yu. L., Stepanov V. I. Dynamic magnetic hysteresis in single-domain particles with uniaxial anisotropy // Phys. Rev. B. 2010. V. 82. P. 174423. https://doi.org/10.1103/PhysRevB.82.174423
  26. Guibert C., Dupuis V., Peyre V. et al. Hyperthermia of magnetic nanoparticles: An experimental study of the role of aggregation // J. Phys. Chem. C. 2015. V. 119. P. 28148−28154. https://doi.org/10.1021/acs.jpcc.5b07796
  27. Beálle G., Corato R. Di, Kolosnjaj-Tabi J. et al. Ultra-magnetic liposomes for MR imaging, targeting, and hyperthermia // Langmuir. 2012. V. 28. P. 11834−11842. https://doi.org/10.1021/la3024716
  28. Dennis C. L., Jackson A. J., Borchers J. A. et al. The influence of collective behavior on the magnetic and heating properties of iron oxide nanoparticles // J. Appl. Phys. 2008. V. 103. P. 07A319. https://doi.org/10.1063/1.2837647
  29. Mehdaoui B., Tan R. P., Meffre A. et al. Increase of magnetic hyperthermia efficiency due to dipolar interactions in low-anisotropy magnetic nanoparticles: Theoretical and experimental results // Physical Review B. 2013. V. 87. P. 174419. https://doi.org/10.1103/PhysRevB.87.174419
  30. Valdés D. P., Lima E. Jr., Zysler R. D. et al. Modeling the magnetic-hyperthermia response of linear chains of nanoparticles with low anisotropy: A key to improving specific power absorption // Phys. Rev. Appl. 2020. V. 14. № 1. P. 014023. https://doi.org/10.1103/PhysRevApplied.14.014023
  31. Anand M. Hysteresis in a linear chain of magnetic nanoparticles // J. Appl. Phys. 2020. V. 128. № 2. P. 023903. https://doi.org/10.1063/5.0010217
  32. Gontijo R.G., Guimarães A.B. Langevin dynamic simulations of magnetic hyperthermia in rotating fields // J. Magn. and Magn. Materials. 2023. V. 565. P. 1701717. https://doi.org/10.1016/j.jmmm.2022.170171
  33. Zubarev A. Yu. Magnetic hyperthermia in a system of immobilized magnetically interacting particles // Phys. Rev. E. 2019. V. 99. P. 062609. https://doi.org/10.1103/PhysRevE.99.062609
  34. Zubarev A. Yu., Iskakova L. Yu. Dynamic susceptibility of ferrogels. Effect of interparticle interaction // J. Magn. Magn. Materials. 2023. V. 587. P. 171247. https://doi.org/10.1016/j.jmmm.2023.171247
  35. Ambarov A. V., Zverev Vl. S., Elfimova E. A. Numerical modeling of the magnetic response of interacting superparamagnetic particles to an ac field with arbitrary amplitude // J. Magn. and Magn. Materials. 2020. V. 497. P. 166010. https://doi.org/10.1088/1361-651X/abbfbb
  36. Urtizberea A., Natividad E., Arizaga A. et al. Specific absorption rates and magnetic properties of ferrofluids with interaction effects at low concentrations // J. Phys. Chem C. 2010. V. 114. P. 4916. https://doi.org/10.1021/jp912076f
  37. Gudoshnikov S. A., Liubimov B. Ya., Usov N. A. Hysteresis losses in a dense superparamagnetic nanoparticle assembly // AIP Advances. 2012. V. 2. P. 012143. https://doi.org/10.1063/1.3688084
  38. Usov N., Serebryakova O., Tarasov V. Interaction effects in assembly of magnetic nanoparticles // Nanoscale Res. Lett. 2017. V. 12. P. 489. https://doi.org/10.1186/s11671-017-2263-x
  39. Martinez-Boubeta K. et al. Adjustable hyperthermia response of self-assembled ferromagnetic Fe-MgO core–shell nanoparticles by tuning dipole–dipole interactions // Adv. Func. Mater. 2012. V. 22. P. 3737. https://doi.org/10.1002/adfm.201200307
  40. Périgo E. A., Hemrey G., Sandre O. et al. Fundamentals and advances in magnetic hyperthermia // Appl. Phys. Rev. 2015. V. 2. P. 041302. https://doi.org/10.1063/1.4935688
  41. Dutz S., Kettering M., Hilger I. et al. Magnetic multicore nanoparticles for hyperthermia—influence of particle immobilization in tumour tissue on magnetic properties // Nanotechnology. 2011. V. 22. P. 265102. https://doi.org/10.1088/0957-4484/22/26/265102
  42. Odenbach S. Magnetoviscous effect in ferrofluids. berlin-heidelberg: Springer-verlag. 2002.
  43. Lartigue L. et al. Water-dispersible sugar-coated iron oxide nanoparticles. An evaluation of their relaxometric and magnetic hyperthermia properties // J. Am. Chem. Soc. 2011. V. 133. P. 10459–10472. https://doi.org/10.1021/ja111448t
  44. Tong S., Quinto C. A., Zhang L. et al. Size-dependent heating of magnetic. Iron oxide nanoparticles // ACS Nano. 2017. V. 11. P. 6808–6816. https://doi.org/10.1021/acsnano.7b01762
  45. de Gennes P. G., Pincus P. A. Pair correlations in a ferromagnetic colloid // Physics Kondens. Materials. 1970. V. 11. P. 189. https://doi.org/10.1007/BF02422637
  46. Buyevich Yu. A., Ivanov A.O. Equilibrium properties of ferrocolloids // Physica A. 1992. V. 190. P. 276. https://doi.org/10.1016/0378-4371(92)90037-Q
  47. Kalmykov Y. P., Titov S. V., Byrne D. J. et al. Dipole- dipole and exchange interaction effects on the magnetization relaxation of two macrospins: compared // J.Magn. Magn. Materials. 2020. V. 507. P. 166814. https://doi.org/10.1016/j.jmmm.2020.166814
  48. Brown W. F. Thermal fluctuations of a single-domain particle // J. Phys. Rev. 1963. V. 130. P. 1677. https://doi.org/10.1103/PhysRev.130.167

Supplementary files

Supplementary Files
Action
1. JATS XML
2. Fig. 1. Illustration of two interacting magnetic particles and the coordinate system used. Thick vertical lines are the easy magnetization axes of the particles; µ1,2 are unit vectors directed along the magnetic moments of the particles.

Download (38KB)
3. Fig. 2. Schematic map of states of a pair of particles in the plane (θ1,θ2). The inner dashed lines approximately illustrate the barriers between potential "valleys" with local minima (8). On the map, j1,2 are the flux densities of the probability of the system's transition through potential barriers between potential valleys. The arrows illustrate the directions of these flows.

Download (36KB)
4. Fig. 3. Real 〈χ′〉 and imaginary 〈χ′′〉 parts of the reduced complex susceptibility of the composite as a function of the field frequency ω. Volume concentration of particles Φ = 0.05; dimensionless parameter of magnetic anisotropy of the particle σ = 10. Numbers near the curves are the values ​​of the parameter l; the curve l = 0 corresponds to non-interacting particles.

Download (65KB)
5. Fig. 4. The same as in Fig. 3 for the dimensionless intensity p of heat release by a particle.

Download (47KB)
6. Fig. 5. Dimensionless intensity of energy dissipation p as a function of the parameter λ of the magnetic interaction of particles. The numbers at curves 1 and 2 correspond to ωτ0 = 0.5 and 0.75, respectively. Φ = 0.05; σ = 10.

Download (39KB)
7. Appendix A
Download (433KB)
8. Appendix B
Download (286KB)

Copyright (c) 2024 Russian Academy of Sciences

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
