A brief review of theoretical models describing the dislocation mechanisms of misfit stress relaxation in crystalline nanoheterostructures of lower dimension, such as composite nanoparticles, nanowires, and nanolayers is presented. The critical conditions for the appearance of the first misfit dislocations in such nanoheterostructures are determined. The equilibrium distribution density was calculated for the circular prismatic loops of misfit dislocations in core–shell nanowires and proved to be in good agreement with the results of experimental observations. Energy barriers have been found for the nucleation of misfit dislocations in composite nanowires with a core shaped as a rectangular prism and in composite nanolayers with long prismatic inclusions. The lowest barriers are shown to occur upon the emission of partial or perfect dislocation dipoles by the edges of inclusions, depending on the characteristic dimensions of a heterostructure. The directions of further studies in this area were proposed.

Full Text

ВВЕДЕНИЕ

Разнообразные кристаллические наногетероструктуры — это основная составляющая приборов и устройств современных нано- и микроэлектроники, оптоэлектроники, фотоники, плазмоники и т.д. Их физические свойства и служебные характеристики сильно зависят от упругих деформаций несоответствия, вызванных различием параметров кристаллических решеток образующих их материалов. При определенных условиях происходит релаксация этих деформаций и вызванных ими механических напряжений путем образования различных дефектов [1–4], которые могут приводить к деградации свойств наногетероструктур. Чаще всего такая релаксация осуществляется за счет появления на границах раздела дислокаций несоответствия (ДН). Теоретические и экспериментальные исследования процессов релаксации с образованием ДН проводятся с середины ХХ века [5]. Однако до сих пор продолжается обсуждение вопросов об источниках, механизмах и критических условиях появления ДН в реальных кристаллических наногетероструктурах [2–4].

До начала 90-х годов ХХ в. в основном исследовали условия и механизмы образования ДН в плоских гетероэпитаксиальных структурах, выращенных на относительно толстых подложках (см., например, обзоры [6–18] и монографии [1, 19–21]). Однако уже в начале 90-х появились первые работы, посвященные теоретическому описанию различных механизмов релаксации напряжений несоответствия в гетероструктурах пониженной размерности — в нано- и микрочастицах типа “ядро–оболочка” [22] и в плоских двухслойных нанопленках [23]. С наступлением нового ХХI века к ним добавились теоретические модели образования ДН в нанопроволоках типа “ядро–оболочка” [24–30] и в сегментированных (аксиально-неоднородных) нанопроволоках [31, 32]. В последующие годы изучение этих вопросов получило дальнейшее развитие (см. обзоры [2–4, 33–35] и книги [36–38]).

В настоящей работе предложен краткий обзор относительно недавних теоретических моделей, описывающих дислокационные механизмы релаксации напряжений несоответствия в наногетероструктурах пониженной размерности – композитных наночастицах, нанопроволоках и нанослоях. Актуальность этого направления исследований определяется тем, что такие наногетероструктуры служат основой современной и перспективной приборной базы нано- и оптоэлектроники, фотоники, плазмоники, солнечной энергетики, сенсорных устройств, технологий хранения и передачи информации и т.д. Появление и развитие различных дислокационных структур ведет к существенному снижению характеристик и сокращению срока службы таких приборов и устройств. Общей методической основой построения и анализа рассматриваемых теоретических моделей является точный аналитический расчет полей напряжений несоответствия в изучаемой наногетероструктуре; определение наиболее вероятных мест образования в ней дислокаций несоответствия определенной конфигурации, соответствующей геометрии и симметрии данной наногетероструктуры; точный аналитический расчет полей напряжений и энергии этой дислокационной конфигурации, а также энергии ее взаимодействия с исходным полем напряжений несоответствия в системе; расчет и анализ изменения полной энергии изучаемой наногетероструктуры при образовании в ней выбранной дислокационной конфигурации. При этом все теоретические расчеты выполняли аналитически в рамках классической линейной изотропной теории упругости, а их результаты анализировали численно с использованием стандартных вычислительных пакетов, в основном, с помощью программного пакета Wolfram Mathematica. Результаты расчетов сравнивали с доступными экспериментальными данными.

КРИТИЧЕСКИЕ УСЛОВИЯ ОБРАЗОВАНИЯ ДИСЛОКАЦИЙ НЕСООТВЕТСТВИЯ

Разработка теоретических моделей и сравнение разных механизмов релаксации показали, что основным способом релаксации напряжений несоответствия служит образование различных дислокационных конфигураций [22, 30, 37, 39]. Для определения и анализа критических условий их формирования относительно недавно были получены новые решения граничных задач теории упругости о круговых призматических дислокационных петлях (ПДП) в полом упругом шаре [40] и в упругом цилиндре [41], найдены выражения для упругой энергии таких петель [40, 41] и для энергии их парного взаимодействия [41, 42]. Были рассчитаны также поля напряжений и энергия круговой ПДП, окружающей цилиндрическую полость в бесконечной упругой среде [43].

С помощью полученных решений были определены критические условия, необходимые для образования круговых петель ДН на границах раздела в композитных наночастицах и нанопроволоках типа “ядро–оболочка” с разными типами ядер. В частности, рассматривали критические условия формирования петель ДН в сплошных (рис. 1а) [44, 45] и полых (рис. 1б) [46] монокристаллических и в декаэдрических (рис. 1в) [47] сферических наночастицах. Для моделирования последних было использовано новое решение об упругих полях клиновой дисклинации в упругом шаре [48]. Исследованы случаи ядер в виде сплошного [44, 47] и полого [46] шара, а также в виде полушария (рис. 1г, д), опирающегося на экваториальную плоскость наночастицы [45]. В случае ядра в виде полушария рассмотрено также образование прямолинейной ДН в основании ядра вдоль диаметра наночастицы [49]. При этом использовано полученное недавно решение граничной задачи теории упругости о прямолинейной краевой дислокации в упругом шаре [50]. Показано, что образование прямолинейной ДН в основании ядра может быть более предпочтительно, чем образование круговой петли ДН вокруг сферической части поверхности ядра, если радиус ядра больше ~0.9 радиуса наночастицы.

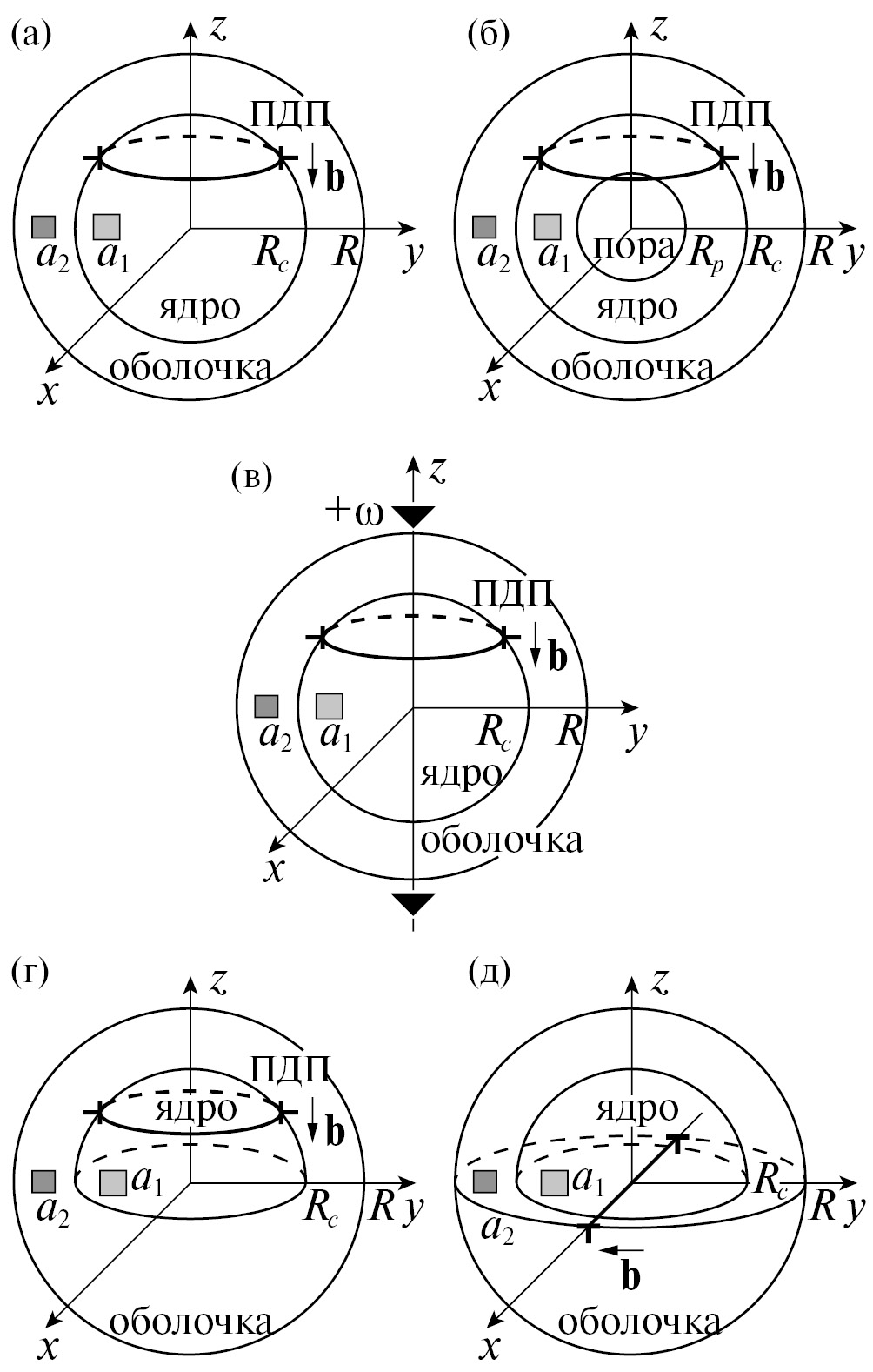

Рис. 1. Модели дислокаций несоответствия в сферических наногетероструктурах типа “ядро–оболочка”: в сплошной (а) и полой (б) монокристаллических наночастицах, в декаэдрической наночастице (в) и в наночастице с полусферическим ядром (г, д). На схемах (а–г) показаны круговые призматические дислокационные петли (ПДП), на схеме (д) — прямолинейная краевая дислокация. Здесь a1 и a2 — параметры решеток материалов ядра и оболочки; Rp, Rc и R — радиусы поры, ядра и оболочки; b — вектор Бюргерса дислокаций; ω — величина вектора Франка клиновой дисклинации, моделирующей напряженное состояние в декаэдрической частице; (x, y, z) — декартова система координат.



В случае нанопроволок рассматривали сплошные, свободно стоящие цилиндрические нанопроволоки типа “ядро–оболочка” (рис. 2а) [41] и нанотрубки, внедренные в упругую матрицу (рис. 2б) [43]. Все перечисленные выше модели [41–49] предполагали упругую однородность и изотропию композитных наночастиц и нанопроволок. Исследовать влияние различий в упругих модулях ядра и оболочки на критические условия образования петель ДН удалось пока только в рамках приближенных моделей [39].



Рис. 2. Модели круговых призматических дислокационных петель (ПДП) в различных цилиндрических наногетероструктурах: в нанопроволоке типа “ядро–оболочка” (а), вокруг полой нанотрубки, внедренной в объемную матрицу (б), и у плоской поперечной границы раздела в сегментированной нанопроволоке (в). Здесь a1 и a2 — параметры решеток контактирующих материалов; Rp, Rc, Rt и R — радиусы поры, ядра, нанотрубки и нанопроволоки; b — вектор Бюргерса дислокационной петли.



На основе полученного недавно решения [51] граничной задачи теории упругости о полях напряжений несоответствия в аксиально-неоднородной нанопроволоке (рис. 2в) с плоской поперечной границей раздела в работе [52] впервые была построена модель релаксации этих напряжений за счет образования круговых ПДП на некотором удалении от этой границы. Были исследованы критические условия образования такой петли, найдены ее оптимальные радиус и расстояние до границы.

РАВНОВЕСНАЯ ПЛОТНОСТЬ ПЕТЕЛЬ ДИСЛОКАЦИЙ НЕСООТВЕТСТВИЯ

Помимо анализа критических условий появления первых петель ДН в последние годы изучали также вопрос о равновесной (оптимальной) плотности этих дефектов в неоднородных кристаллических наноструктурах. Ранее эту задачу решали для прямолинейных ДН в плоских гетероэпитаксиальных тонкопленочных системах [6, 13, 53, 54], для прямолинейных клиновых дисклинаций несоответствия в композитной нанопроволоке типа “ядро–оболочка” [25] и на плоской границе между пленкой и подложкой [55], и для цилиндрических квантовых точек, лежащих на оси неоднородной по составу пентагональной нанопроволоки [56, 57].

Так для композитной нанопроволоки типа “ядро–оболочка” была найдена равновесная плотность бесконечного периодического ряда петель ДН (рис. 3) [41], которая хорошо совпадает с результатами прямых экспериментальных наблюдений [58]. В частности, для нанопроволоки InAs–GaAs диаметром 100 нм с толщиной оболочки 15 нм и решеточным несоответствием 6.67–7.17% расчетные значения равновесного расстояния между петлями ДН составили 8.35-9.05 нм [41], а в эксперименте наблюдали расстояния 7.0-8.5 нм [58]. При этом показано, что образование равновесного ансамбля петель ДН в такой нанопроволоке приводит к понижению ее полной энергии на 31%.



Рис. 3. Равновесное распределение петель ДН в нанопроволоке типа “ядро–оболочка”. (а) Модель периодического ряда петель ДН. (б) Зависимость изменения энергии нанопроволоки ΔE при образовании в ней периодического ряда петель ДН от приведенного расстояния h/R между петлями для нанопроволоки, состоящей из ядра InAs и оболочки GaAs с несоответствием f = (a1 — a2)/a1 = 0.0717 [58]. Минимум на кривой соответствует равновесному расстоянию между петлями h ≈ 8.35 нм (по данным работы [41]). Здесь a1 и a2 — параметры решеток материалов ядра и оболочки, Rc и R — радиусы ядра и оболочки, G и ν — модуль сдвига и коэффициент Пуассона, одинаковые для материалов ядра и оболочки, b — вектор Бюргерса петли ДН.



Аналогичная задача исследована для композитной наночастицы с ядром в виде полушария, опирающегося на экваториальную плоскость наночастицы [59]. Показано, что c ростом величины несоответствия становится энергетически выгодным образование все большего количества петель ДН. Самыми неустойчивыми к их образованию оказались наночастицы, у которых радиус ядра равен 0.75 внешнего радиуса наночастицы.

ЭНЕРГЕТИЧЕСКИЕ БАРЬЕРЫ ДЛЯ ЗАРОЖДЕНИЯ ДИСЛОКАЦИЙ НЕСООТВЕТСТВИЯ

В перечисленных выше моделях не исследовали сам процесс образования первых ДН и не рассчитывали энергетические барьеры для их зарождения. В недавних работах [60, 61] были изучены возможные механизмы образования ДН, рассчитаны соответствующие энергетические барьеры, и из сравнения этих барьеров между собой сделаны заключения об относительной предпочтительности тех или иных механизмов релаксации.

Так, рассматривали образование прямолинейных ДН на границе раздела в композитном нанослое (рис. 4), содержащем нанопроволоку прямоугольного поперечного сечения [60]. Решение соответствующей граничной задачи теории упругости для включения в тонком слое было получено в работе [62]. На основе этого решения предполагали, что наиболее вероятным механизмом релаксации найденных в [62] напряжений несоответствия может быть испускание ребрами нанопроволоки диполей краевых дислокаций, полных или частичных, скользящих вдоль грани нанопроволоки, перпендикулярной поверхностям нанослоя. Для модельной гетероструктуры в виде нанопроволоки Ge в нанослое Si (несоответствие 4.2%) показано, что при этом одна из дислокаций диполя всегда должна занимать равновесное положение вблизи середины грани включения, превращаясь в ДН. Вторая дислокация, скользящая к поверхности нанослоя, в случае частичных дислокаций может оставаться внутри нанослоя или выходить на его поверхность в зависимости от значений параметров системы, а в случае полных дислокаций — всегда должна выходить на поверхность нанослоя.

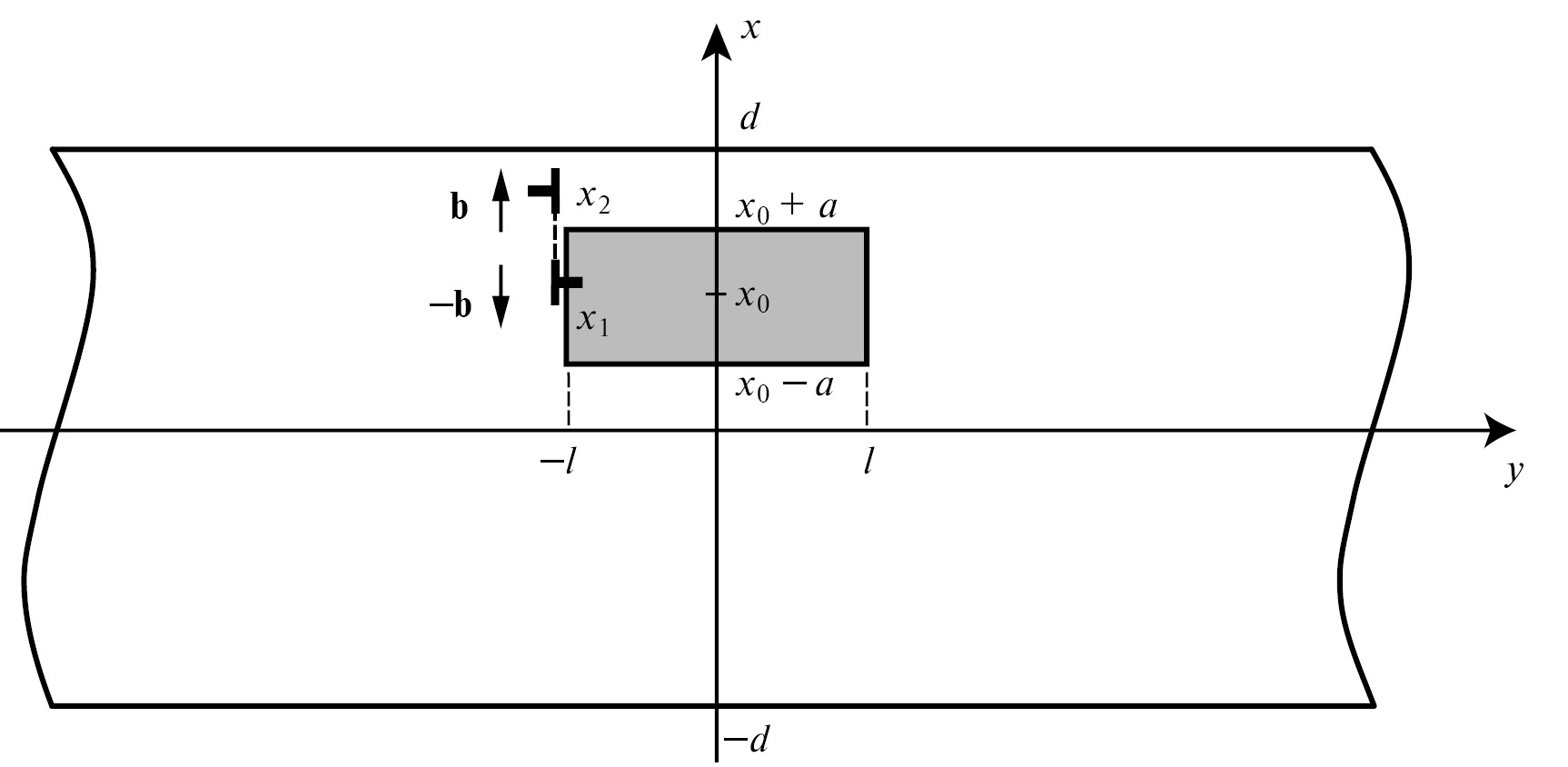

Рис. 4. Поперечное сечение включения в виде длинного параллелепипеда (нанопроволоки) с размерами 2l × 2a в нанослое толщиной 2d. Левое верхнее ребро нанопроволоки испускает диполь краевых дислокаций с векторами Бюргерса ± b, одна из которых скользит вдоль границы включения, занимает на ней равновесное положение x1 и становится дислокацией несоответствия, а вторая скользит к свободной поверхности нанослоя и либо останавливается в равновесном положении x2, либо выходит на эту поверхность. Здесь (x, y) — декартова система координат в поперечном сечении нанопроволоки.



В работе [61] рассмотрены разные механизмы образования прямолинейных ДН на границе раздела в композитной нанопроволоке с ядром в виде прямой призмы квадратного сечения: скольжение частичных (ЧДН) и полных (ПДН) дислокаций несоответствия со свободной цилиндрической поверхности оболочки нанопроволоки, переползание ПДН с этой поверхности и испускание ребром ядра диполей скользящих ЧДН и ПДН. Исходное напряженное состояние в такой гетероструктуре было рассчитано аналитически в виде бесконечных рядов [63]. Недавно было получено и решение этой задачи в явном виде [64]. Для каждого из перечисленных выше механизмов релаксации в [61] были найдены энергетические барьеры, которые сравнивали между собой при разных значениях геометрических параметров системы (рис. 5). В результате были определены наиболее вероятные сценарии образования дислокаций в модельной системе Au–Pd. Показано, что испускание ребром ядра диполей дислокаций энергетически более предпочтительно, чем зарождение отдельных дислокаций со свободной поверхности оболочки. В относительно тонких нанопроволоках более предпочтительно испускание диполей ЧДН, а в относительно толстых — испускание диполей ПДН. Найдены и изучены оптимальные (равновесные) положения ДН на границе ядра и оболочки. Показано, что оптимальное положение ПДН не зависит от геометрических параметров нанопроволоки — если ДН образуется, то всегда должна залегать в центре границы. Напротив, оптимальное положение ЧДН зависит как от энергии дефекта упаковки, так и от геометрических параметров нанопроволоки. В модельной системе Au–Pd ЧДН всегда должна залегать ближе к центру границы, но никогда не сможет его достичь. Чем толще нанопроволока и оболочка, тем ближе к центру границы должна быть эта ЧДН.

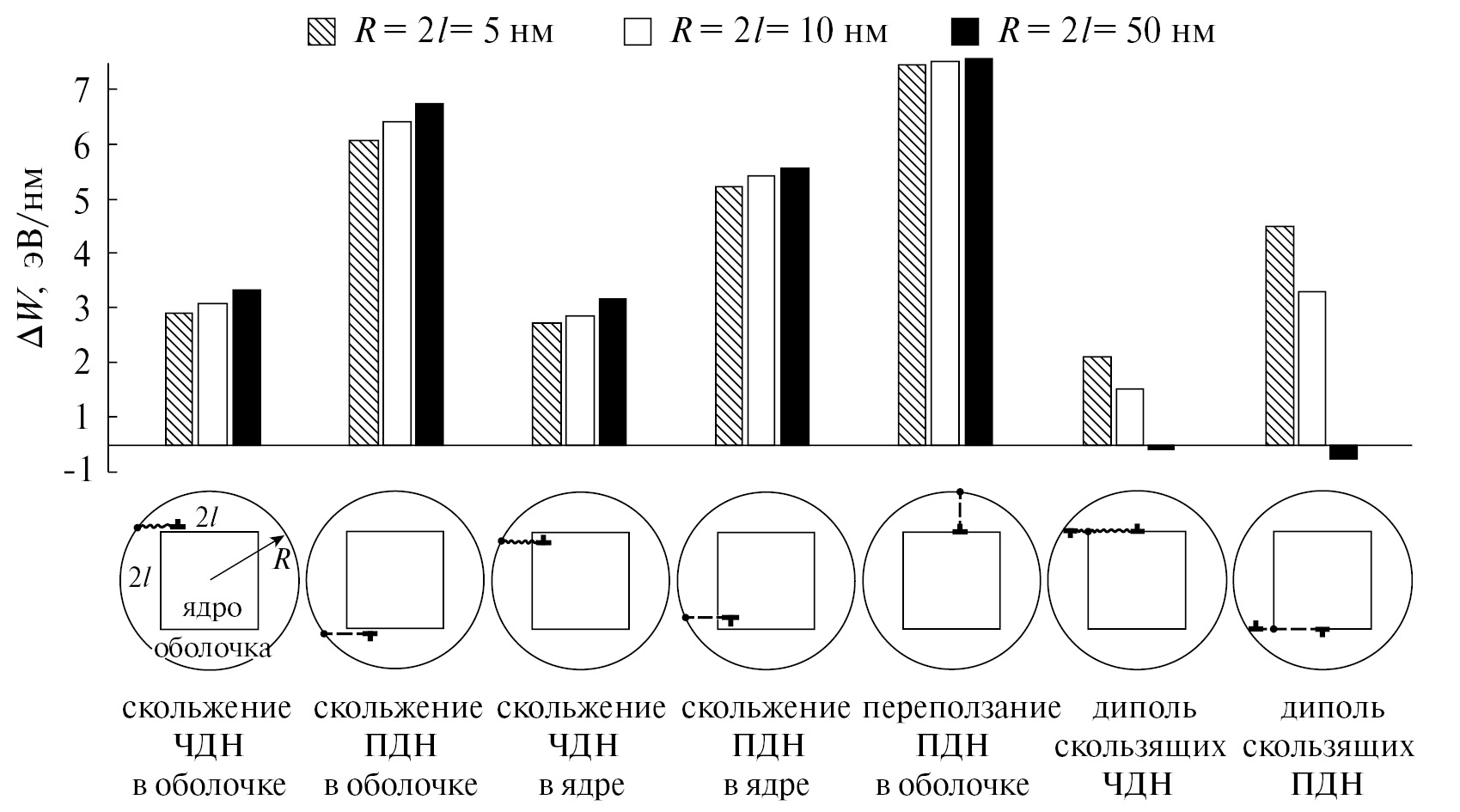

Рис. 5. Энергетические барьеры ΔW для разных механизмов зарождения дислокаций в модельной нанопроволоке Au–Pd радиусом 5, 10 и 50 нм (по данным работы [61]). Под гистограммой приведены схемы действия этих механизмов (слева направо): скольжение частичной дислокации несоответствия (ЧДН) с поверхности нанопроволоки вдоль границы раздела внутри оболочки, скольжение полной дислокации несоответствия (ПДН) с поверхности нанопроволоки вдоль границы раздела внутри оболочки, скольжение ЧДН с поверхности нанопроволоки вдоль границы раздела внутри ядра, скольжение ПДН с поверхности нанопроволоки вдоль границы раздела внутри ядра, переползание ПДН с поверхности нанопроволоки к границе раздела, испускание ребром ядра диполя скользящих ЧДН, испускание ребром ядра диполя скользящих ПДН. Здесь R — радиус нанопроволоки, 2l — сторона квадратного сечения ядра.



ЗАКЛЮЧЕНИЕ

Представленный краткий обзор показывает, что сочетание методов классической пространственной теории упругости и микромеханики дефектов позволяет адекватно описывать релаксацию напряжений несоответствия в рассмотренных кристаллических наногетероструктурах – композитных наночастицах, нанопроволоках и нанослоях.

Среди проблем, представляющих особый интерес в ближайшем будущем, можно отметить следующие направления исследований:

1) разработка моделей релаксации напряжений несоответствия в фасетированных нанопроволоках и наночастицах типа “ядро–оболочка”;

2) решение граничных задач теории упругости для определения полей напряжений несоответствия в неоднородных кристаллических наноструктурах с диффузными границами раздела;

3) разработка моделей релаксации напряжений несоответствия в неоднородных кристаллических наноструктурах с диффузными границами раздела.

Постановка и решение этих задач позволит получить новые результаты, которые, как ожидается, будут лучше отражать поведение дефектов, релаксацию напряжений и связанные с нею явления в реальных приборных наногетероструктурах.

Обзор подготовлен в рамках выполнения государственного задания Министерства науки и высшего образования Российской Федерации по теме НИР 124041100008-5 для ИПМаш РАН.
