The effect of the MnxGey buffer layer on the morphology, transport and magnetic properties of Mn5Ge3 thin films grown on substrates Si(111) has been studied. Using X-ray diffraction analysis and atomic force microscopy, it has been found that changing the thickness and structure of the buffer layer with a gradient MnxGey composition has made it possible to control the crystalline quality and smoothness of epitaxial films. Changes in the microstructure and surface roughness has not affected the temperature of the phase transitions revealed from the temperature dependences of the resistivity and magnetization at 75 and 300 K. It has been shown that the features of the magnetization curve shape for films with different buffer layers have been closely related to the inhomogeneity of the films in thickness and surface roughness while maintaining the micromagnetic constants and orientation of the easy magnetization axis. The value of the change in the magnetic part of entropy ΔS has been calculated to be 2.1 J kg–1 K–1 at 1 T, which is comparable with the value for gadolinium and exceeds that for Mn5Ge3(001) films grown on GaAs substrates.
Full Text
ВВЕДЕНИЕ
Одной из целей спинтроники является создание более быстрых и менее энергоемких, а также энергонезависимых устройств электроники с повышенной плотностью интеграции за счет использования спиновой степени свободы электрона [1, 2]. Воплощение данной концепции в значительной степени зависит от способности внедрения, управления и обнаружения спин-поляризованных носителей заряда в полупроводнике [3–6]. В поисках новых материалов для спинтроники исследуется множество ферромагнитных металлов [7–11] и соединений [12–15]. Это необходимо для преодоления различных препятствий спиновой инжекции и детектирования в полупроводниках, а также в гибридных структурах типа ферромагнетик/полупроводник [16–20]. Ферромагнитные силициды или германиды имеют высокие перспективы из-за возможной интеграции в полупроводниковую электронику на основе Si, а также в комплементарную технологию металл — оксид — полупроводник [21]. Одним из таких материалов является гексагональный германид марганца Mn5Ge3 [22]. Данный материал имеет настраиваемую температуру магнитного упорядочения, примерно от 200 K до 400 K, за счет замещения как марганца на железо [23], кобальт [23] или алюминий [24], так и германия на кремний [25], сурьму [26] или углерод [27]. Температура перехода вблизи комнатной и сильное изменение энтропии [28] также делает Mn5Ge3 перспективным для магнитокалорических эффектов [29]. Исходя из этого пленки Mn5Ge3 можно рассматривать как материал для спиновой калоритроники [30] в мультислойных наноструктурах [31, 32], как источник температурного градиента и/или источник спинового тока или спин-поляризованных электронов для реализации спин-зависимых термоэлектрически эффектов [33].
Для создания новых устройств, основанных на многослойных и гибридных структурах ферромагнетик/полупроводник [34–37], необходимо развивать технологии получения новых материалов на полупроводниковых подложках и понимать влияние условий синтеза на магнитные и транспортные свойства. В случае тонких пленок методы напыления и параметры технологии приготовления критически влияют на итоговые характеристики образцов. Для пленок Mn5Ge3 сообщали о влиянии типа [38] и ориентации [39] монокристаллических подложек, толщины буферного слоя [40], температуры осаждения [41] или условий отжига [42]. Дополнительно, контролируемый синтез на подложках кремния осложнен ввиду относительно большого (около 8%) рассогласования параметра решеток Si и Mn5Ge3, а также термодинамически более выгодному формированию силицидов в интерфейсном слое. К основным методам получения пленок Mn5Ge3 можно отнести молекулярно-лучевую [43] и твердофазную эпитаксию [44] на подложках германия и, реже, кремния. Синтез на кремнии проводят с использованием толстого буферного слоя Ge, как правило, толщиной более 100 нм [45]. Ранее мы продемонстрировали возможность роста высокоориентированного Mn5Ge3 на кремнии с помощью роста градиентного по толщине буферного слоя MnxGey [46] толщиной около 20–25 нм и исследовали его магнитные свойства [47]. В настоящей работе изучается влияние градиентного буферного слоя MnxGey на кристаллическое качество, магнитные и транспортные свойства Mn5Ge3.
СИНТЕЗ И МЕТОДЫ ХАРАКТЕРИЗАЦИИ ОБРАЗЦОВ
Пленки германида марганца Mn5Ge3 были синтезированы на подложках кремния Si(111) в сверхвысоковакуумной камере Ангара (базовый вакуум 6.5 × 10−8 Па), оснащенной шестью эффузионными ячейкам, in situ дифракцией отраженных быстрых электронов (ДОБЭ) и одноволновой эллипсометрией. Перед осаждением подложки отжигали при высокой температуре до получения атомарно чистой поверхности Si, что контролировали с помощью ДОБЭ. Последующую температуру для роста поддерживали на уровне 390°C или 330°C. Стехиометрию двухкомпонентной пленки регулировали путем изменения соотношения скоростей испарения марганца и германия VGe:VMn.
В этой работе мы исследуем три типа образцов с различными буферными слоями. Схематическая диаграмма технологического процесса показана на рис. 1. Для образца 1, после осаждения 3 нм при скорости VMn = 0.2 нм/мин и VGe = 0.33 нм/мин, следовал слой толщиной 25 нм с равномерным увеличением скорости до VMn = 0.58 нм/мин. Далее, VMn уменьшали до 0.3 нм/мин и оставляли неизменной в течение 4 ч 16 мин (около 150 нм), в ходе которых картина ДОБЭ оставалась неизменной и представляла собой “тяжи” (рис. 1a). В образце 2 технология получения буферного слоя и его толщина были изменены: первый подслой напыляли при той же скорости (VMn = 0.2 нм/мин и VGe = 0.32 нм/мин), второй слой — при VMn = 0.32 нм/мин и VGe = 0.18 нм/, а основная пленка — при VMn = 0.44 нм/мин и VGe = 0.24 нм/мин в течение 1 ч 22 мин (ориентировочная толщина 55 нм). Согласно картинам ДОБЭ (рис. 1б), на которых отчетливо видно полосы, пленка имеет аналогичное высокое кристаллическое качество, как и образец 1. В образце 3 буферный слой осаждали при комнатной температуре подложки при скорости источников VMn = 0.27 нм/мин и VGe = 0.14 нм/мин в течение 1 мин. Затем напыление прекращали и проводили нагрев и отжиг при 330°C в течение 50 мин. Далее напыление возобновляли на скорости VMn = 0.27 нм/мин и VGe = 0.14 нм/мин. После завершения синтеза на картине ДОБЭ можно видеть (рис. 1в): явные полосы от плоских ориентированных областей, кольца от поликристалла и диффузные точки от островков. Толщины всех слоев отмечены на рис. 1.

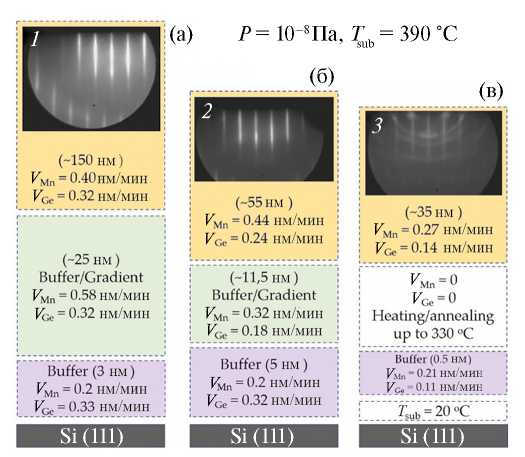

Рис. 1. Схематическая диаграмма процесса синтеза трех образов.
Более детальную характеризацию структуры образцов проводили с помощью рентгеноструктурного анализа (РСА) на дифрактометре PANalytical X'Pert PRO с твердотельным детектором PIXcel и Cu–Kα-источником и дифрактометре Haoyuan DX-2700BH с Cu–Kα-источником и линейным детектором, а также методами атомно-силовой микроскопии (АСМ), используя NanoInk DPN 5000. Удельное сопротивление измеряли четырехконтактным методом на установке PPMS (Quantum Design). Магнитные свойства исследовали на вибрационном магнитометре LakeShore VSM 8600.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
I. Структура и Морфология

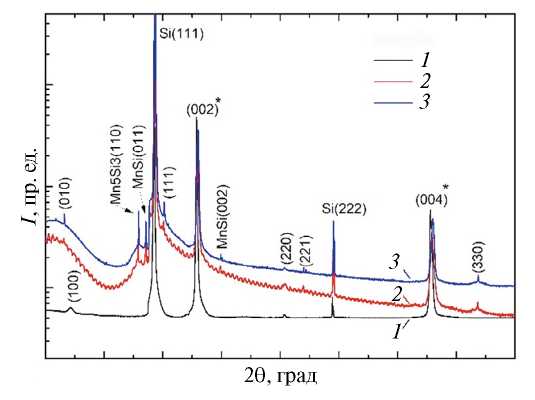

Дифрактограммы исследованных образцов показаны на рис. 2. Идентифицированные пики отмечены индексами плоскостей Mn5Ge3. Дополнительно выявлены пики примесных фаз, соответствующие одной ориентации гексагонального силицида марганца Mn5Si3 и двум ориентациям кубического моносилицида марганца MnSi. Помимо максимумов от подложки, наиболее интенсивными являются максимумы (002) и (004), соответствующие плоскости 00l Mn5Ge3. Интенсивность других пиков, соответствующих другим ориентациям кристаллитов, значительно ниже основных, это означает, что все образцы являются высокотекстурированными на ось с гексагонального кристалла, ориентированную параллельно нормали к поверхности пленки. В образцах 2 и 3 ширина на полувысоте для пиков (002) и (004) больше, появляются дополнительные пики от других ориентаций кристаллитов, а также от кубического MnSi и гексагонального Mn5Si3 силицидов марганца. Более того, интенсивность сигнала от этих фаз (MnSi и Mn5Si3) увеличивается в образце 3. В итоге, из РСА следует, что кристаллическое качество образца 1 выше остальных.
Рис. 2. Дифрактограммы для трех разных образцов. * отмечены наиболее интенсивные пики, идентифицированные как дифракция от плоскости 00l кристалла Mn5Ge3.
На АСМ-изображениях (рис. 3) можно заметить значительное различие морфологии поверхности образцов. Латеральный размер неоднородностей рельефа, то есть корреляционная длина (B), у образца 1 примерно в два раза больше, чем у образца 2. В образце 3 размер B близок к таковому у образца 2, а также наблюдается появление более мелких неоднородностей в рельефе. Средняя шероховатость у образца 3 Ra(3) = 2.4 нм практически в два раза выше, чем у образца 2 Ra(2) = 1.2 нм.

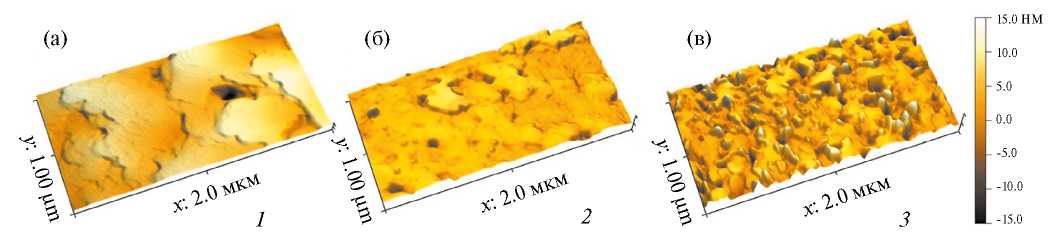

Рис. 3. АСМ-изображения поверхности образцов 1 (a), 2 (б) и 3 (в).
Основываясь на данных ДОБЭ, РСА и АСМ, можно заключить, что уменьшение толщины буферного слоя от 20–30 нм до 10–15 нм приводит к уменьшению размеров неоднородностей рельефа и появлению небольшого количества силицидов марганца. Исходя из АСМ, образец 2, как и 1, имеет однородную поверхность (рис. 3б). На основании этого можно предположить, что MnSi и Mn5Si3, выявленные с помощью РСА в образце 2, располагаются вблизи интерфейса пленка/подложка. Сильное утоньшение буферного слоя до 1 нм в образце 3 приводит к увеличению включений силицидов марганца и ухудшению кристаллического качества, что сказывается на шероховатости поверхности. Различие в морфологии поверхности должно отражаться на физических свойствах пленок, в частности, на удельном сопротивлении.
II. Температурное поведение удельного сопротивления и намагниченности
Температурные зависимости удельного сопротивления ρ(T) и его производной представлены на рис. 4. Все пленки имеют близкое удельное сопротивление при 4 K, величина которого хорошо согласуется с данными для других пленок Mn5Ge3 [48]. Образцы 1 и 2 демонстрируют практически одинаковое поведение в диапазоне от 4 K до 100 K. Более низкое удельное сопротивление обусловлено шунтированием тока подложкой. В эксперименте использовали два типа подложек: p-Si(111), легированная бором, с удельным сопротивлением 0.02–0.04 Ом∙см для образца 1 и n-Si(111), легированная фосфором, с удельным сопротивлением 3000–7000 Ом∙см для образцов 2 и 3. С этой же причиной связан эффект “переключения каналов проводимости” [49, 50, 51], наблюдающийся для образца 1 при температуре около 215 К. Выше этой температуры ток бежит преимущественно по подложке. Также следует отметить более пологую кривую ρ(T) для образца 3, в сравнении с остальными, что обычно связывают с большим вкладом рассеяния на примесях при низких температурах. В нашем случае это хорошо коррелирует с малыми размерами неоднородностей в рельефе.

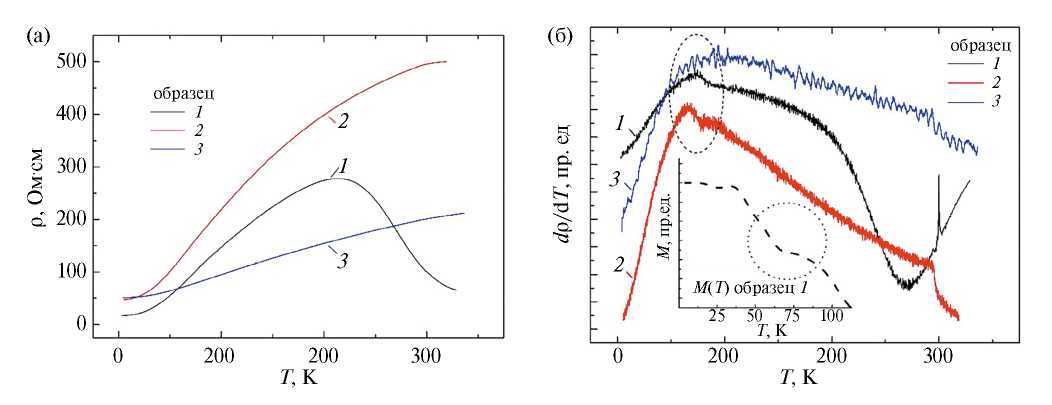

Рис. 4. Температурные зависимости удельного сопротивления (a), его производной (б) и намагниченности (на вставке) для пленок Mn5Ge3.
Анализируя производную удельного сопротивления dρ(T)/dT, можно отследить фазовые переходы. При температуре 300 К для всех образцов наблюдается особенность, соответствующая температуре магнитного упорядочения. Следует отметить, что для образца 3, обладающего буферным слоем наименьшей толщины, скачок производной наименее ярко выражен, что, очевидно, связано с его пониженным кристаллическим качеством и высокой шероховатостью. Можно предположить, что в образце 3 рассеяние носителей заряда на дефектах преобладает над рассеянием на магнитных ионах. Кроме того, при температуре около 75 К наблюдается другая аномалия, что указывает на наличие еще одного перехода. Согласно работам [52, 53] в низких температурах могут наблюдаться более сложные магнитные структуры в сравнении с однородной ферромагнитной структурой (магнитные моменты ионов марганца в двух разных позициях различны). Переход в области 75 K может быть связан с перестроением между низко- и высокотемпературной модификацией структуры. Данная особенность неярко прослеживается на температурной зависимости намагниченности только для образца 1 (вставка на рис. 4б). Для образца 3 такого типа аномалия слабо прослеживается, наиболее вероятно, вследствие дефектности структуры образца, тем самым данный переход плохо выражен. Однако ни для одной из пленок не наблюдается дополнительных транспортных эффектов ниже 50 K, что обычно характерно для кубических моносилицидов и моногерманидов с геликоидальной магнитной структурой [54]. Также вблизи 105 K, что является температурой магнитного упорядочения Mn5Si3, дополнительных особенностей не обнаружено ни на зависимости dρ(T)/dT, ни на температурной зависимости намагниченности M(T) (рис. 5). Все это может указывать на отсутствие относительно толстых интерфейсных слоев (больше нескольких нм) с паразитной магнитной фазой MnSi и/или Mn5Si3.

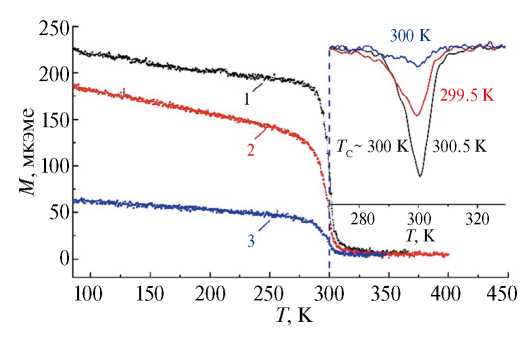

Рис. 5. Температурные зависимости намагниченности M(T) в поле 100 Э для трех образцов. На вставке показаны производные dM/dT.
Температура перехода в парамагнитное состояние была установлена из прямых измерений намагниченности (рис. 5) и составила 300 K для всех образов, что подтверждает данные транспортных измерений. На рис. 6 показаны полевые зависимости намагниченности M(H) для образца 1, измеренные при приложении поля параллельно и перпендикулярно плоскости пленки.
III. Кривые намагничивания
Для всех образцов намагниченность насыщения Ms составила около 1000±70 эме/см3 (1000± 70 кА/м) при T =100 K, что хорошо соотносится с Ms = 1070 эме/см3 для объемных монокристаллов [55], а также со значениями для тонких пленок [56]. Петли гистерезиса в поле, ориентированном вдоль плоскости пленки (рис. 6), имеют вид, характерный для пленок в закритическом состоянии [57–59].

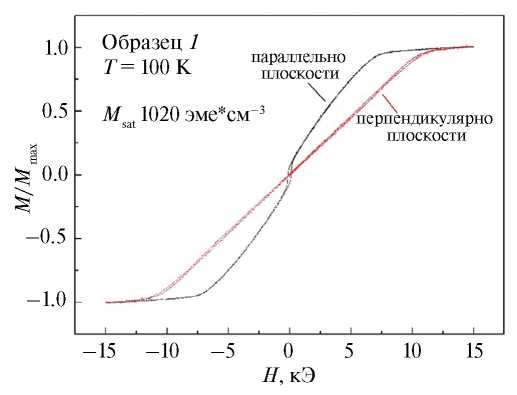

Рис. 6. Полевые зависимости намагниченности M(H) образца 1 при температуре 100 K в магнитном поле, параллельном и перпендикулярном плоскости пленки.
Это состояние возникает в пленках с магнитной анизотропией типа ось легкого намагничивания, перпендикулярной пленке, вследствие чего реализуется страйп-структура намагниченности в малых полях. При этом характерная форма кривой намагничивания, например, на нисходящей ветви петли, отражает эволюцию микромагнитного состояния от квазиоднородного (не содержащего замыкающих магнитных доменов) выше поля насыщения до возникновения и развития страйп-структуры в нулевом поле [57]. Поле насыщения здесь связано с магнитными константами и параметрами пленки уравнением [57]:
. (1)
Здесь — толщина пленки, — обменная жесткость, — намагниченность насыщения, — поле перпендикулярной анизотропии ( ). Величины и были определены из петель (рис. 6 и данные [47]), константа A = 0.42 ∙ 10−6 эрг/см взята из работы [60]. С помощью уравнения (1) мы оценили и константу магнитной анизотропии . Обнаруженное хорошее согласие перпендикулярной магнитной анизотропии пленки с константой магнитной анизотропии K1 монокристалла Mn5Ge3 [61] свидетельствует о том, что ось легкого намагничивания пленки совпадает с гексагональной осью кристалла — эпитаксиального слоя Mn5Ge3. Однако, как показывает рис. 7a, не всегда удается наблюдать излом на кривой намагничивания и таким образом определить поле насыщения . Учитывая данные АСМ, можно ожидать, что морфология и микроструктура должны вносить значительный вклад в магнитное поведение пленок.
Предполагая, что исчезновение четко наблюдаемого излома связано с некой неоднородностью образца, приводящей к неоднородности , мы провели описание ветви кривых намагничивания, данных на рис. 7a, согласно следующей процедуре:
, (2)
где — намагниченность насыщения, — парциальное поле насыщения, — статистический вес участка пленки, характеризующегося полем . Описание кривой намагничивания таким образом (см. сплошную линию на рис. 7a) позволило как оценить среднюю величину , так и количественно оценить неоднородность этого параметра (рис. 7б). Уравнение (1) удовлетворительно описывает данные по для пленок различных толщин в предположении, что микромагнитные константы и ориентация оси легкого намагничивания материала всех пленок одинаковы (рис. 8). В частности, из этого следует, что ось c для всех пленок хорошо соответствует нормали к поверхности пленки.

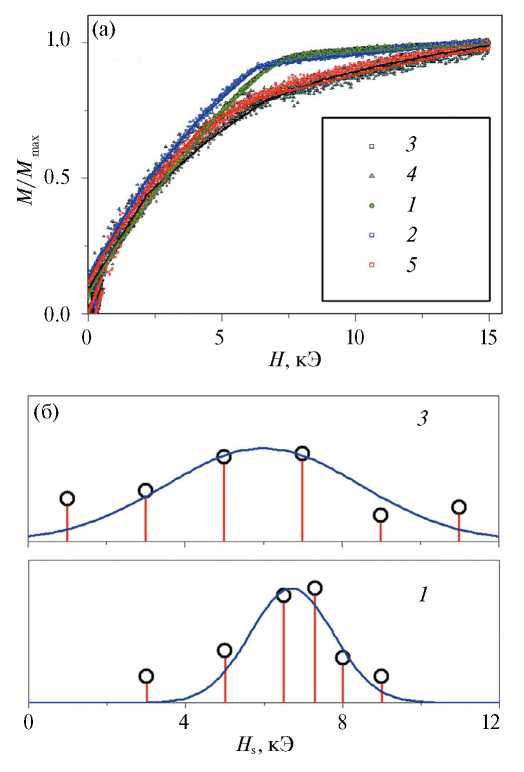

Рис. 7. Кривые намагничивания пленок и их описание (сплошные линии) выражением (2) — а; неоднородность поля Hs, определенная с помощью описания кривых намагничивания выражением (2), на примере образцов 3 и 1 (высота столбца соответствует статистическому весу fi участка пленки, характеризующегося полем HSi) — б.

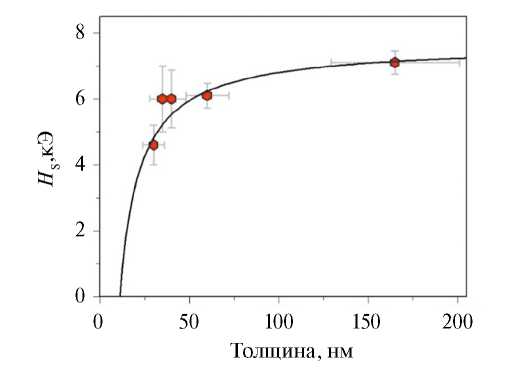

Рис. 8. Поле насыщения HS для пленок различных толщин. Сплошная линия — уравнение (1).
Таким образом, можно предположить, что кривая намагничивания исследуемых пленок во многом определяется толщиной пленок, при этом локальная неоднородность толщины также влияет на M(H). В частности, уравнение (1) показывает, что неоднородность локальной толщины пленки будет приводить к неоднородности величины . Дополнительный статистический анализ морфологии пленок по площади 100 мкм2 позволил найти параметры, характеризующие гладкость пленок и коррелирующие с неоднородностью парциального поля насыщения . Помимо средней шероховатости A были рассчитаны корреляционная длина B и их отношения к толщине A/L и B/L, данные представлены в таблице 1. Действительно, из таблицы видно, что образцы 1 и 2 с наименьшей неоднородностью толщины (0.02) и гладкостью рельефа (0.04 и 0.02, соответственно), характеризуются также наибольшей однородностью (0.07 и 0.10, соответственно) и, как следствие, четко определенным изломом на М(Н). Образцы 4 и 5, добавленные для проверки модели описания кривых намагничивания, синтезированы без буферного слоя при комнатной температуре и при 390°С, соответственно. Это привело к тому, что они, как и образец 3, имеют схожие параметры рельефа и, как следствие, форму М(Н).
Таблица 1. Параметры рельефа пленок (A — средняя шероховатость; B — корреляционная длина; L — толщина) в сопоставлении с параметрами магнитной неоднородности пленок
Образец | A, нм | B, нм | L, нм | a/L | b/L | δHs / Hs |
1 | 4.03 | 132 | 165 | 0.02 | 0.04 | 0.07 |
2 | 0.96 | 69 | 60 | 0.02 | 0.02 | 0.10 |
3 | 2.30 | 34 | 40 | 0.06 | 0.09 | 0.18 |
4 | 5.50 | 60 | 35 | 0.16 | 0.12 | 0.31 |
5 | 4.85 | 67 | 30 | 0.16 | 0.10 | 0.17 |
IV. Магнитокалорические свойства
Дополнительно из полевых зависимостей M(H) был оценен экстенсивный магнитокалорический эффект (МКЭ), т. е. изменение энтропии в изотермических условиях, с помощью уравнения Максвелла для связи между намагниченностью и энтропией:
. (3)
Из уравнения (3) можно получить выражения для численной оценки изменения энтропии S в ходе магнитного упорядочения
(4)
Результаты расчетов МКЭ из изотерм намагниченности в поле до H = 15 кЭ представлены на рис. 9. Для расчетов использована табличная плотность Mn5Ge3, составляющая 7.45 г/см3. Максимальная величина |S| = 3.157±0.221 ∙ ∙ 105 эрг∙г−1∙K−1 (3.157±0.221 Дж∙кг−1∙K−1) наблюдается для образца 1 при 300 К, т. е. при температуре упорядочения. Для сравнения полученной для пленок Mn5Ge3 ∆S c МКЭ в монокристалле и других материалах величины, представленные в табл. 2, нормированы на 1 Т. В среднем наблюдаемая нами величина эффекта для трех образцов близка к таковой в монокристалле, что говорит о высоком структурном качестве пленок. Для более неоднородного по толщине и шероховатого образца 3 ожидаемо наблюдается снижение величины S. Сравнивая величину МКЭ с литературными данными, можно отметить, что рассчитанный МКЭ сравним с гадолинием [62] и превышает эффект в пленках Mn5Ge3(001), выращенных на подложках GaAs [39]. Кроме того, для всех образцов обнаружена анизотропия МКЭ, S при приложении магнитного поля в плоскости пленки больше примерно на 10%, чем при приложении поля параллельно нормали к пленке, то есть вдоль оси c кристалла. Однако в монокристалле наблюдается противоположная ситуация, МКЭ вдоль оси c выше [61]. Мы полагаем, что причиной этому является то, что эффективная магнитная анизотропия образца определяется не только магнитокристаллической анизотропией, но и анизотропией формы образца.

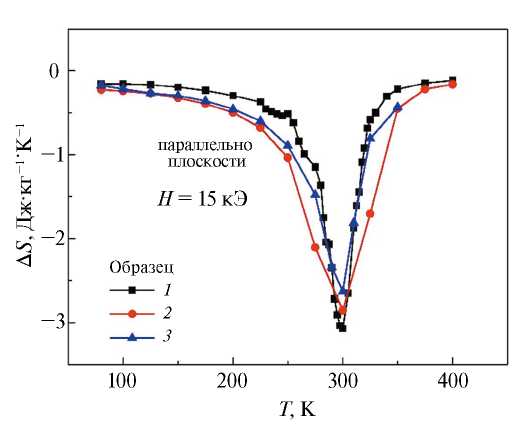

Рис. 9. Изменение магнитной энтропии DS в трех разных образцах Mn5Ge3/Si, рассчитанное из кривых намагничивания, измеренных в поле до 15 кЭ, приложенном параллельно плоскости пленки в направлении [001] Mn5Ge3.
Таблица 2. Максимальное изменение энтропии |DS|, нормированное на 1 T, и температура TS, при которой это наблюдается, для пленок Mn5Ge3 и других материалов
Пленка/подложка или объемный материал | Направление поля | |∆S|, Дж кг−1 К−1 | TS, К | ссылка |
Mn5Ge3(001)/Si(111) образец 1 | H || ab || IP | 2.10 | 300 | |
Mn5Ge3(001)/Si(111) образец 2 | H || ab || IP | 1.90 | 300 | |
Mn5Ge3(001)/Si(111) образец 3 | H || ab || IP | 1.75 | 300 | |
Mn5Ge3(001)/GaAs(111) | H || ab || IP | 1.75 | 290 | [39] |
Монокристалл Mn5Ge3 | H || ab | 2.15 | 296 | [61] |
Монокристалл Mn5Ge3 | H || c | 2.5 | 296 | [61] |
Gd/Si(001) | H || IP | 2.5 | 293 | [62] |
Tb(001)/Nb/Al2O3 | H || a || IP | 3.14 | 232 | [63] |
ЗАКЛЮЧЕНИЕ
Изменение условий синтеза буферного слоя Mnx(Ge,Si)y приводит к изменениям микроструктуры и морфологии тонких пленок Mn5Ge3. Согласно ДОБЭ и РСА, получение буферного слоя при комнатной температуре с последующим отжигом ведет к повышенному образованию кубической фазы Mn(Ge,Si) и, вероятно, увеличению содержания кремния в буферном слое, а также появлению дополнительных ориентаций, помимо Mn5Ge3(001). Снижение толщины буферного слоя приводит к образованию чистой фазы гексагонального силицида марганца Mn5Si3 в интерфейсном слое. При этом морфология пленок претерпевает сильные изменения.
Температура Кюри TC, установленная из магнитных и транспортных измерений, для всех образцов совпадает в пределах ошибки и составляет 300 К, что соответствует TC монокристалла. Намагниченность насыщения близка к таковой для монокристаллов. Кроме того, для более высокоориентированных образцов обнаружена еще одна температура перехода (вблизи 80 K), характерная для Mn5Ge3 and Mn5Si3. Дополнительных низкотемпературных особенностей не было выявлено, что указывает на незначительную концентрацию кубической фазы Mn(Ge, Si). Основное различие пленок Mn5Ge3, выращенных на упрощенном буферном слое или без него, заключается в изменении морфологии (размеров и формы неоднородностей поверхности). Показано, что изменение формы кривой намагничивания для синтезированных структур Mn5Ge3(001)/Si(111) связано только с неоднородностью толщины и рельефа пленок.
Рассчитан экстенсивный магнитокалорический эффект, который составил 2.1 Дж кг–1 К–1 при 1 T, что сравнимо с эффектом в гадолинии и превышает эффект в пленках Mn5Ge3(001), выращенных на подложках GaAs. Мы надеемся, что наша работа будет полезна для развития технологий синтеза ферромагнитных пленок на подложках кремния, что, в свою очередь, важно для спинтроники.
Исследование выполнено за счет средств гранта Российского научного фонда №23-22-10033, https://rscf.ru/project/23-22-10033/, Красноярского краевого фонда науки.
Авторы выражают благодарность за предоставленное оборудование Красноярскому региональному центру коллективного пользования ФИЦ КНЦ СО РАН и лаборатории магнитных MAX материалов, созданной в ходе реализации Мегагранта (соглашение № 075-15-2019-1886).
Авторы данной работы заявляют, что у них нет конфликта интересов.
