Исследование структуры и магнитных свойств аддитивного магнитомягкого сплава 80НХС
- Авторы: Жуков А.С.1, Маннинен С.А.1, Тит М.А.2, Олисов А.В.3, Князюк Т.В.1, Кузнецов П.А.1
-
Учреждения:
- НИЦ “Курчатовский институт” – ЦНИИ КМ “Прометей”
- АО “Концерн “ЦНИИ “Электроприбор”
- Национальный исследовательский Томский государственный университет
- Выпуск: Том 124, № 4 (2023)
- Страницы: 353-359
- Раздел: ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ СВОЙСТВА
- URL: https://journals.rcsi.science/0015-3230/article/view/139392
- DOI: https://doi.org/10.31857/S0015323022601970
- EDN: https://elibrary.ru/VIMXET
- ID: 139392
Цитировать
Аннотация

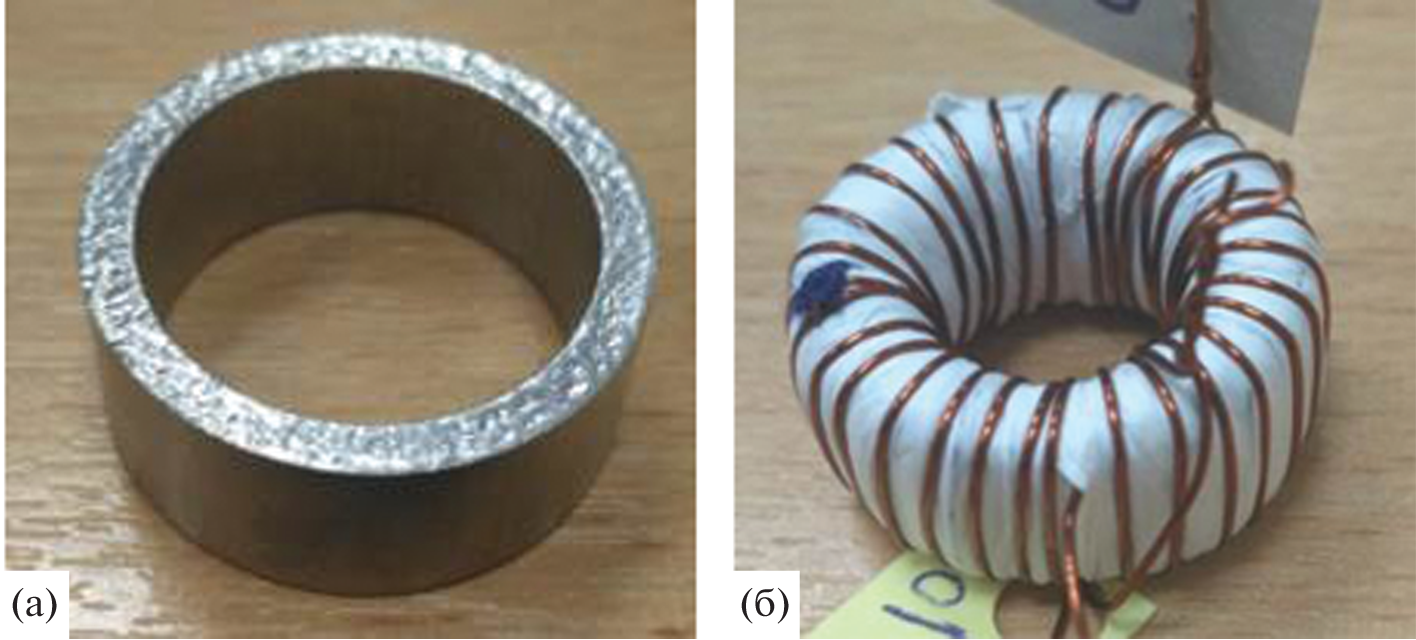

Представлены результаты исследования влияния термической обработки на структуру и магнитные свойства пермаллоя марки 80НХС, изготовленного селективным лазерным сплавлением (СЛС) порошка, полученного газовым распылением расплава, и проведено сравнение с характеристиками сплава 80НХС, изготовленного прокаткой. Исследованы кольцевые образцы, выращенные на лазерном принтере и выточенные из проката. Установлено, что магнитные свойства образцов, полученных методом СЛС, уступают свойствам образцов, изготовленных термомеханической обработкой, поскольку структура аддитивного сплава отличается мелкозернистостью и большим количеством неметаллических включений.
Об авторах
А. С. Жуков
НИЦ “Курчатовский институт” – ЦНИИ КМ “Прометей”
Email: jouan@mail.ru
Россия, 191015, Санкт-Петербург, ул. Шпалерная, 49
С. А. Маннинен
НИЦ “Курчатовский институт” – ЦНИИ КМ “Прометей”
Email: jouan@mail.ru
Россия, 191015, Санкт-Петербург, ул. Шпалерная, 49
М. А. Тит
АО “Концерн “ЦНИИ “Электроприбор”
Email: jouan@mail.ru
Россия, 197046, Санкт Петербург, ул. Малая Посадская, 30
А. В. Олисов
Национальный исследовательский Томский государственный университет
Email: jouan@mail.ru
Россия, 634050, Томск, просп. Ленина, 36
Т. В. Князюк
НИЦ “Курчатовский институт” – ЦНИИ КМ “Прометей”
Email: jouan@mail.ru
Россия, 191015, Санкт-Петербург, ул. Шпалерная, 49
П. А. Кузнецов
НИЦ “Курчатовский институт” – ЦНИИ КМ “Прометей”
Автор, ответственный за переписку.
Email: jouan@mail.ru
Россия, 191015, Санкт-Петербург, ул. Шпалерная, 49
Список литературы
- Кекало И.Б., Самарин Б.А. Физическое металловедение прецизионных сплавов. Сплавы с особыми магнитными свойствами. М.: Металлургия, 1989. 496 с. ISBN: 5-229-00230-1.
- Périgo E.A., Jacimovic J., García Ferré F., Scherf L.M. Additive Manufacturing of Magnetic Materials // Additive Manufacturing. 2019. V. 30. P. 100870. https://doi.org/10.1016/j.addma.2019.100870
- Goll D., Schuller D., Martinek G., Kunert T., Schurr J., Sinz C., Schubert T., Bernthaler T., Riegel H., Schneider G. Additive manufacturing of soft magnetic materials and components // Additive Manufacturing. 2019. V. 27. P. 428–429. https://doi.org/10.1016/j.addma.2019.02.021
- Mikler C., Chaudhary V., Borkar T., Soni V., Jaeger D., Chen X., Contieri R., Ramanujan R.V., Banerjee R. Laser Additive Manufacturing of Magnetic Materials // JOM: J. Miner. Met. & Mater. Soc. 2017. V. 3. P. 532–543. https://doi.org/10.1007/s11837-017-2257-2
- Mikler C., Chaudhary V., Soni V., Gwalani B., Ramanujan R.V., Banerjee R. Tuning the phase stability and magnetic properties of laser additively processed Fe–30% Ni soft magnetic alloys // Mater. Letters. 2017. V. 199. P. 88–92. https://doi.org/10.1016/j.matlet.2017.04.054
- Garibaldi M., Ashcroft I., Hillier N., Harmon S.A.C., Hague R. Relationship between laser energy input, microstructures and magnetic properties of selective laser melted Fe–6.9% wt Si soft magnets // Mater. Characterization. 2018. V. 143. P. 144–151. https://doi.org/10.1016/j.matchar.2018.01.016
- Conteri R., Borkar T., Nag S., Jaeger D., Chen X., Ramanujan R.V., Banerjee R. Laser additive processing of Fe–Si–B–Cu–Nb magnetic alloys // J. Manufacturing Processes. 2017. V. 29. P. 175–181. https://doi.org/10.1016/j.matchar.2018.01.016
- Jung H.Y., Choi S.J., Prashanth K.G., Stoica M., Scudino S., Yi S., Kühn U., Kim D.H., Kim K.B., Eckert J.H. Fabrication of Fe-based bulk metallic glass by selective laser melting: a parameter study // Mater. Design. 2015. V. 86. P. 703–708. https://doi.org/10.1016/j.matdes.2015.07.145
- Lamarre J.M., Bernier F. Permanent Magnets Produced by Cold Spray Additive Manufacturing for Electric Engines // J. Thermal Spray Tech. 2019. V. 28. Issue 7. P. 1709–1717. https://doi.org/10.1007/s11666-019-00917-6
- Hilzinger R., Rodewald W. Magnetic materials: fundamentals, products, properties, and applications. Hanau: VACUUMSCHMELZE, 2013. 608 p. ISBN: 3895783528.
- ГОСТ 10994–74. Сплавы прецизионные. Марки. М.: Изд-во стандартов, 1974. 18 с.
- ГОСТ 10160–75. Сплавы прецизионные магнитно-мягкие. Технические условия. М.: Изд-во стандартов, 1975. 49 с.
- Pham M.-S., Dovgyy B., Hooper P.A., Gourlay C.M., Piglione A. The role of side-branching in microstructure development in laser powder-bed fusion // Nature Communications. 2020. V. 11. P. 000749. https://doi.org/10.1038/s41467-020-14453-3
- Saeidi K., Gao X., Zhong Y., Shen Z.J. Hardened austenite steel with columnar sub-grain structure formed by laser melting // Mater. Sci. Eng. 2015. V. A625. P. 221–229. https://doi.org/10.1016/j.msea.2014.12.018
- Старицын М.В., Петров С.Н., Кузнецов П.А., Михацлов М.С., Шакиров И.В. Композитная структура как упрочняющий фактор нержавеющей аустенитной хромоникелевой аддитивной стали // ФММ. 2020. Т. 121 № 4. С. 381–387. https://doi.org/10.37795/RCEM.2020.84.35.065
- Deev A.A., Kuznetsov P.A., Petrov S.N. Anisotropy of mechanical properties and its correlation with the structure of the stainless steel 316L produced by the SLM method // Phys. Procedia. 2016. V. 83. P. 789–796. https://doi.org/10.1016/j.phpro.2016.08.081
- Кузнецов П.А., Зисман А.А., Петров С.Н., Гончаров И.С. Структура и механические свойства аустенитной стали 316L, полученной методом селективного лазерного сплавления // Деформация и разрушение материалов. 2016. № 4. С. 9–13. https://doi.org/10.1134/S0036029516100104
- Кархин В.А. Тепловые процессы при сварке. СПб: Изд-во Политехнического ун-та, 2013. 646 с. https://doi.org/10.18720/SPBPU/2/si20-491
- Zhang B., Fenineche N.E., Liao H., Coddet C. Microstructure and Magnetic Properties of Fe–Ni Alloy Fabricated by Selective Laser Melting Fe/Ni Mixed Powders // JMST. 2013. V. 29. Issue 8. P. 757–760. https://doi.org/10.1016/j.jmst.2013.05.001
- Mazeeva A.K., Staritsyn M.V., Bobyr V.V., Manninen S.A., Kuznetsov P.A., Klimov V.N. Magnetic properties of Fe–Ni permalloy produced by selective laser // J. Alloys Compounds. 2020. V. 814. P. 152 315. https://doi.org/10.1016/j.jallcom.2019.152315
