Оптическая керамика MgO, полученная горячим прессованием с использованием LiF

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

В работе представлены результаты исследования горячего прессования оптической керамики оксида магния MgO из порошков, полученных методом самораспространяющегося высокотемпературного синтеза (СВС). Предложена методика предварительной обработки промышленно производимых исходных веществ с целью коррекции их примесного состава до уровня, достаточного для получения оптической керамики высокого качества. Введение 1 мас.% спекающей добавки LiF в прекурсор СВС позволяет достичь пропускания керамики MgO толщиной 1.5 мм, близкого к теоретическому пределу, во всем диапазоне прозрачности материала (от 0.2 до 9.5 мкм). Показано, что даже небольшое количество LiF (от 0.125 мас.%.) приводит к существенному улучшению прозрачности керамики, однако при этом значительно снижает ее теплопроводность в исследованном температурном диапазоне (25–300°C). Теплопроводность керамики MgO без спекающей добавки составляет 67.7 Вт/(м K) при комнатной температуре. Микротвердость полученных керамических образцов практически не зависит от содержания LiF в прекурсоре и находится в диапазоне 9–11 ГПа.

Толық мәтін

Рұқсат жабық

Авторлар туралы

С. Балабанов

Институт химии высокочистых веществ им. Г. Г. Девятых Российской академии наук

Хат алмасуға жауапты Автор.
Email: balabanov@ihps-nnov.ru
Ресей, ул. Тропинина, 49, Нижний Новгород, 603137

А. Беляев

Институт химии высокочистых веществ им. Г. Г. Девятых Российской академии наук

Email: balabanov@ihps-nnov.ru
Ресей, ул. Тропинина, 49, Нижний Новгород, 603137

В. Кошкин

Институт химии высокочистых веществ им. Г. Г. Девятых Российской академии наук; Нижегородский государственный университет им. Н. И. Лобачевского

Email: balabanov@ihps-nnov.ru
Ресей, ул. Тропинина, 49, Нижний Новгород, 603137; пр. Гагарина, 23, Нижний Новгород, 603022

Д. Пермин

Институт химии высокочистых веществ им. Г. Г. Девятых Российской академии наук; Нижегородский государственный университет им. Н. И. Лобачевского

Email: balabanov@ihps-nnov.ru
Ресей, ул. Тропинина, 49, Нижний Новгород, 603137; пр. Гагарина, 23, Нижний Новгород, 603022

Әдебиет тізімі

  1. Harris D.C. Durable 3–5 μm transmitting infrared window materials // Infrared Phys. Technol. 1998. V. 39. № 4. P. 185–201. https://doi.org/10.1016/S1350-4495(98)00006-1
  2. McCarthy D.E. Transmission of Irtran Materials from 50 μ, to 300 μ // Appl. Opt. 1966. V. 5. № 3. P. 472–473. https://doi.org/10.1364/AO.5.0472_1
  3. Kato T., Okada G., Yanagida T. Optical, scintillation and dosimeter properties of MgO transparent ceramic doped with Mn2+ // J. Ceram. Soc. Jpn. 2016. V. 124. № 5. P. 559–563. https://doi.org/10.2109/jcersj2.15229
  4. Kato T., Okada G., Yanagida T. Dosimeter properties of MgO transparent ceramic doped with C // Radiat. Meas. 2016. V. 92. P. 93–98. https://doi.org/10.1016/j.radmeas.2016.07.004
  5. Kato T., Okada G., Kawaguchi N. et al. Dosimeter properties of Ce-doped MgO transparent ceramics // J. Lumin. 2017. V. 192. P. 316–320. https://doi.org/10.1016/j.jlumin.2017.06.067
  6. Kumamoto N., Kato T., Kawano N. et al. Scintillation and dosimeter properties of Ca-doped MgO transparent ceramics // Nucl. Instrum. Methods Phys. Res., Sect. B. 2018. V. 435. P. 313–317. https://doi.org/10.1016/j.nimb.2018.01.023
  7. Kato T., Okada G., Yanagida T. Optical, scintillation and dosimeter properties of MgO transparent ceramic and single crystal // Ceram. Int. 2016. V. 42. № 5. P. 5617–5622. https://doi.org/10.1016/j.ceramint.2015.12.070
  8. Chen X., Zhang G., Tomala R. et al. Yb doped MgO transparent ceramics generated through the SPS method // J. Eur. Ceram. Soc. 2022. V. 42. № 10. P. 4320–4327. https://doi.org/10.1016/j.jeurceramsoc.2022.04.025
  9. Permin D.A., Belyaev A.V., Koshkin V.A., Balabanov S.S., Boldin M.S., Ladenkov I.V., Fedotova I.G. Effect of Hot Pressing Conditions on the Microstructure and Optical Properties of MgO–Y2O3 Composite Ceramics // Inorg. Mater. 2021. V. 57. № 8. P. 858–866. https://doi.org/10.1134/S0020168521080082
  10. Permin D.A., Belyaev A.V., Balabanov S.S., Koshkin V.A., Boldin M.S., Novikova A.V., Timofeev O.V., Gashpar Zh.K., Ladenkov I.V. Effect of Composition on the Structure and Properties of MgO/Y2O3 Composite Ceramics // Inorg. Mater. 2022. V. 58. № 6. P. 643–650. https://doi.org/10.1134/S0020168522060085
  11. Gild J., Floyd A., Sadowski B. et al. Temperature dependence of carbon contamination in spark plasma sintered Y2O3 // J. Eur. Ceram. Soc. 2024. V. 44. № 6. P. 4255–4259. https://doi.org/10.1016/j.jeurceramsoc.2023.12.100
  12. Jiang N., Xie R., Liu Q. et al.Fabrication of sub-micrometer MgO transparent ceramics by spark plasma sintering // J. Eur. Ceram. Soc. 2017. V. 37. № 15. P. 4947–4953. https://doi.org/10.1016/j.jeurceramsoc.2017.06.021
  13. Fang Y., Agrawal D., Skandan G. et al. Fabrication of translucent MgO ceramics using nanopowders // Mater. Lett. 2004. V. 58. № 5. P. 551–554. https://doi.org/10.1016/S0167-577X(03)00560-3
  14. Balabanov S.S., Belyaev A.V., Novikova A.V., Permin D.A., Rostokina E.Ye., Yavetskiy R.P. Densification Peculiarities of Transparent MgAl2O4 Ceramics—Effect of LiF Sintering Additive // Inorg. Mater. 2018. V. 54. № 10. P. 1045–1050. https://doi.org/10.1134/S0020168518100023
  15. Zhou Z., Li X., Huang Q. et al. Effect of CaO additive on the densification of MgO and MgO-YGAG:Ce ceramics // Ceram. Int. 2023. V. 49. № 11. P. 17340–17347. https://doi.org/10.1016/j.ceramint.2023.02.101
  16. Chen X., Wu Y. Fabrication and optical properties of highly transparent MgO ceramics by spark plasma sintering // Scr. Mater. 2019. V. 162. P. 14–17. https://doi.org/10.1016/j.scriptamat.2018.10.022
  17. Charvat F.R., Kingery W.D. Thermal Conductivity: XIII. Effect of Microstructure on Conductivity of Single‐Phase Ceramics // J. Am. Ceram. Soc. 1957. V. 40. № 9. P. 306–315. https://doi.org/10.1111/j.1151-2916.1957.tb12627.x
  18. Slack G.A. Thermal Conductivity of MgO, Al2O3, MgAl2O4, and Fe3O4 Crystals from 3° to 300°K // Phys. Rev. 1962. V. 126. № 2. P. 427–441. https://doi.org/10.1103/PhysRev.126.427

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
Жүктеу

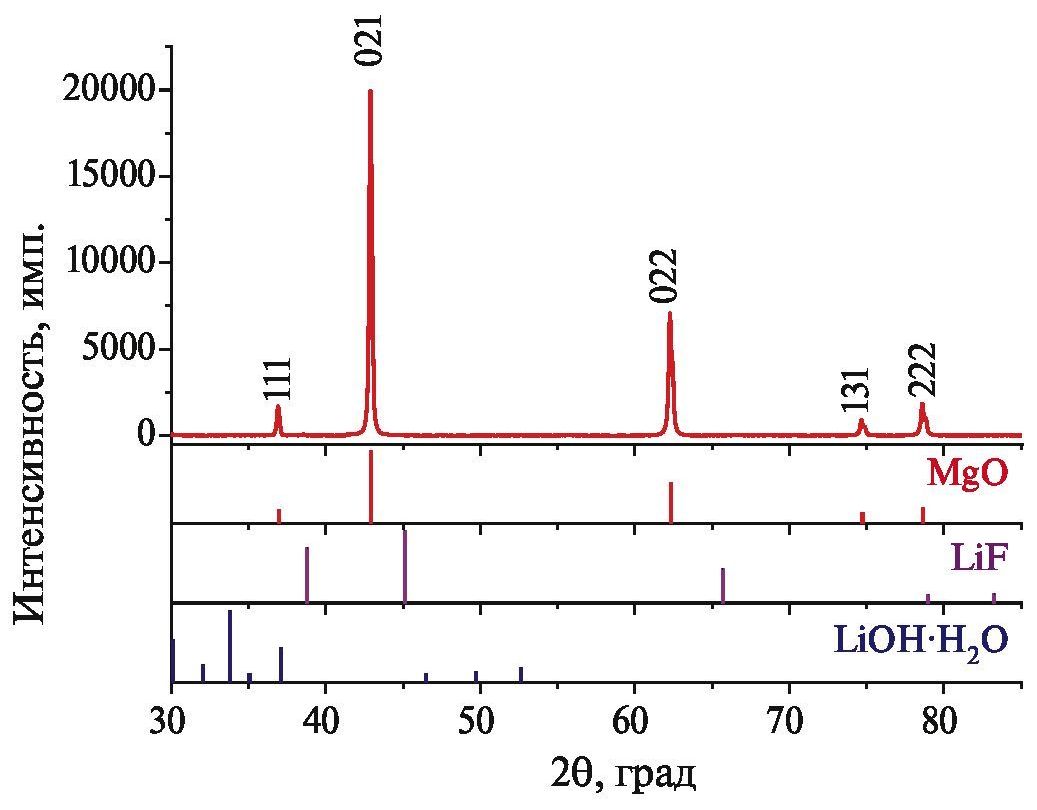

2. Fig. 1. Diffraction pattern of MgO powder with 1 wt.% LiF sintering additive after calcination at 800°C for 5 h.

Жүктеу (58KB)
Метадеректер

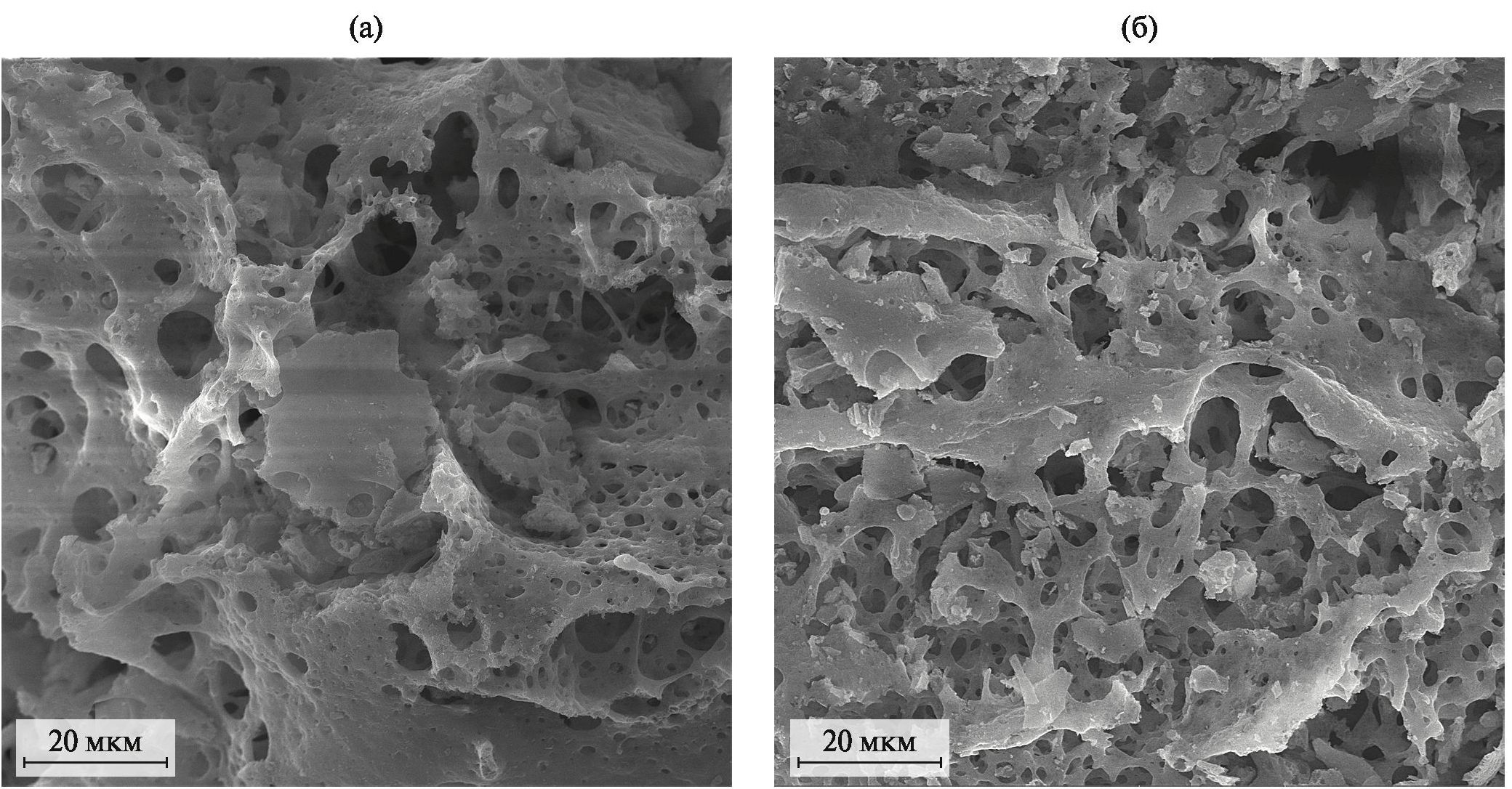

3. Fig. 2. Micrographs of MgO powders after SHS (a) and after calcination at 800°C for 5 h (b).

Жүктеу (417KB)
Метадеректер

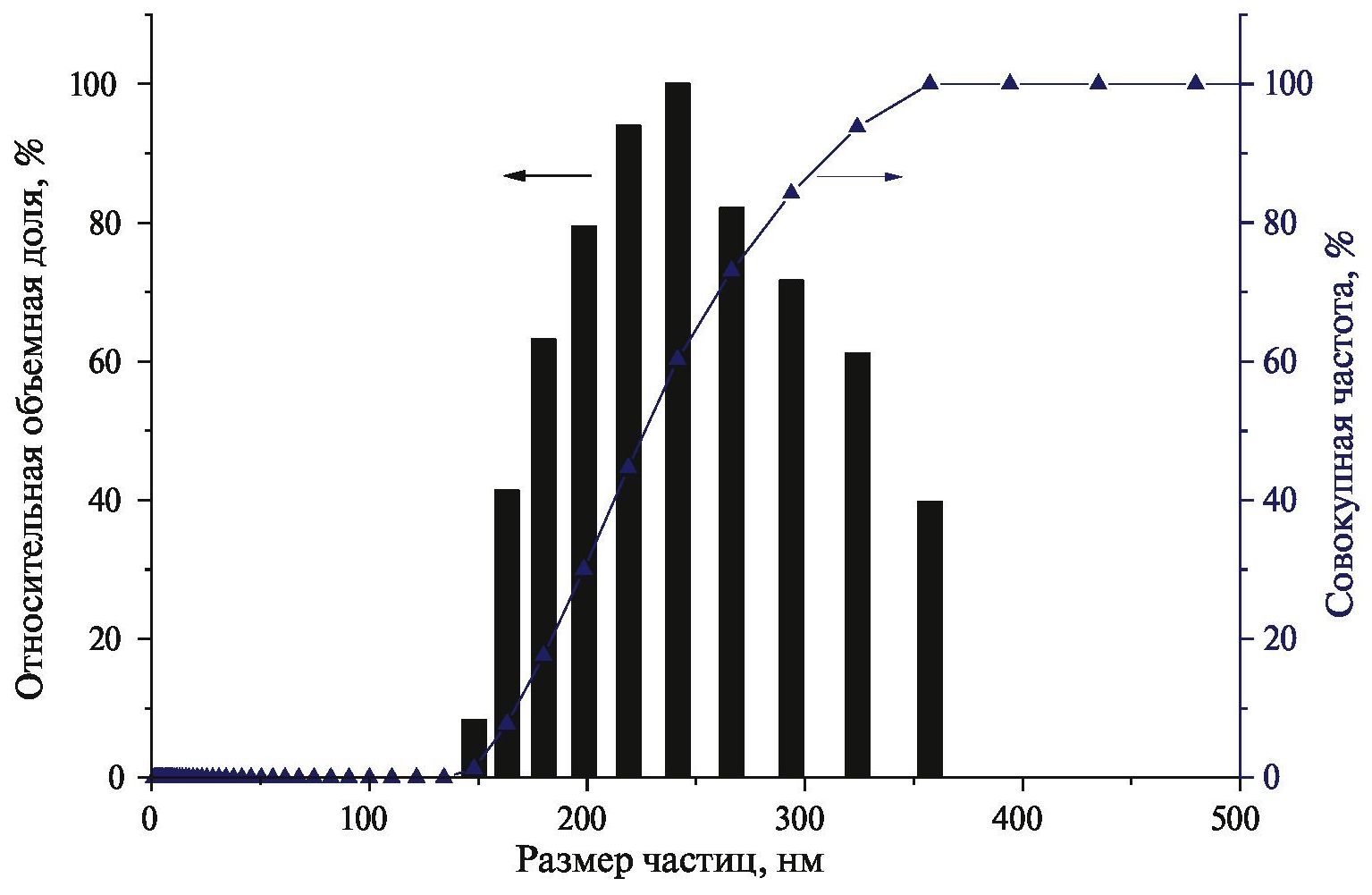

4. Fig. 3. Granulometric composition of MgO powders after calcination at 800°C for 5 h and deagglomeration in a planetary mill.

Жүктеу (101KB)
Метадеректер

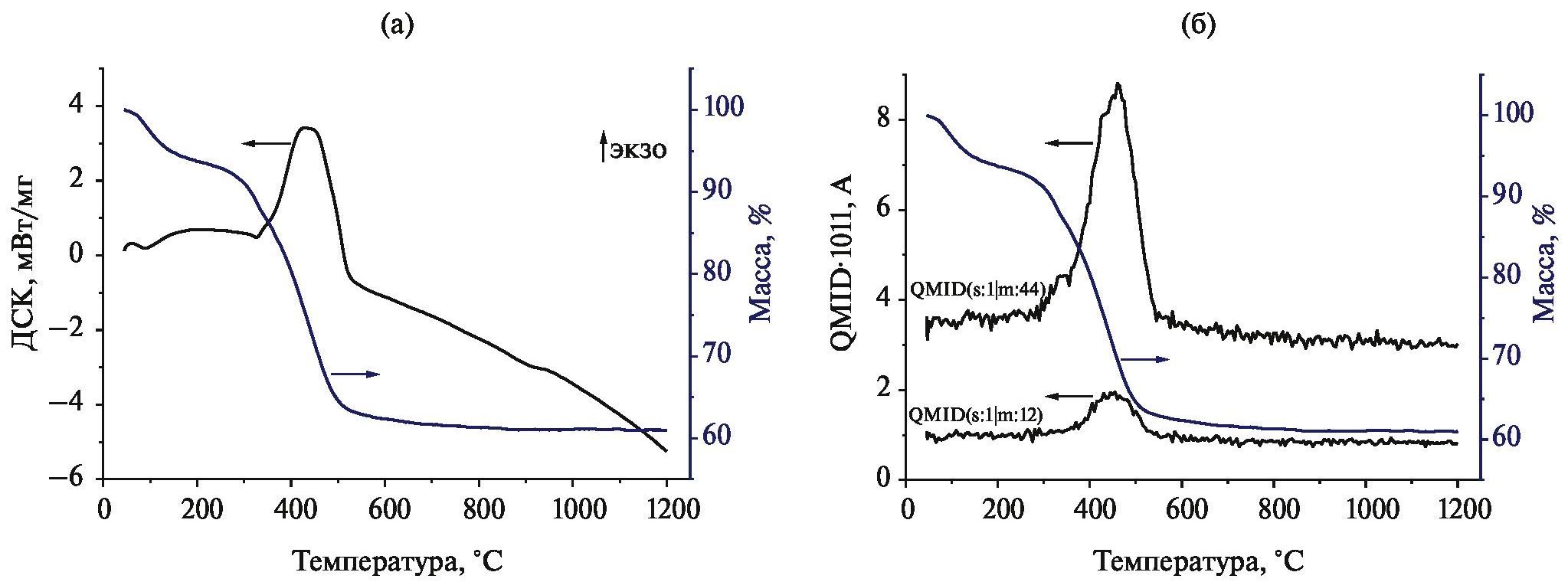

5. Fig. 4. TG/DSC curves of MgO powders after SHS in an air flow (a); signal intensity of the mass analyzer of evolved gases depending on the sample temperature (b).

Жүктеу (134KB)
Метадеректер
6. Fig. 5. Diffraction pattern of a crushed sample of MgO ceramics with a sintering additive of 1% LiF (for impurities, reflections with an intensity of only more than 10% are given).

Жүктеу (65KB)
Метадеректер

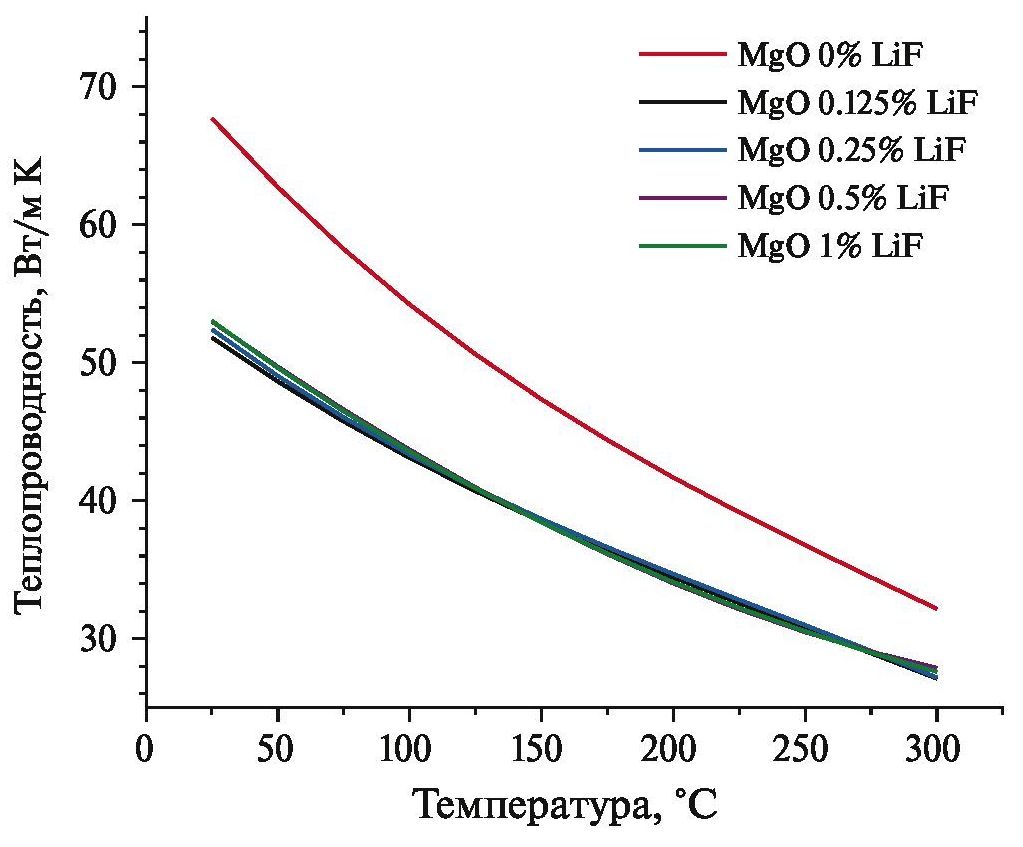

7. Fig. 6. Thermal conductivity of MgO ceramics with different sintering additive content as a function of temperature.

Жүктеу (80KB)
Метадеректер

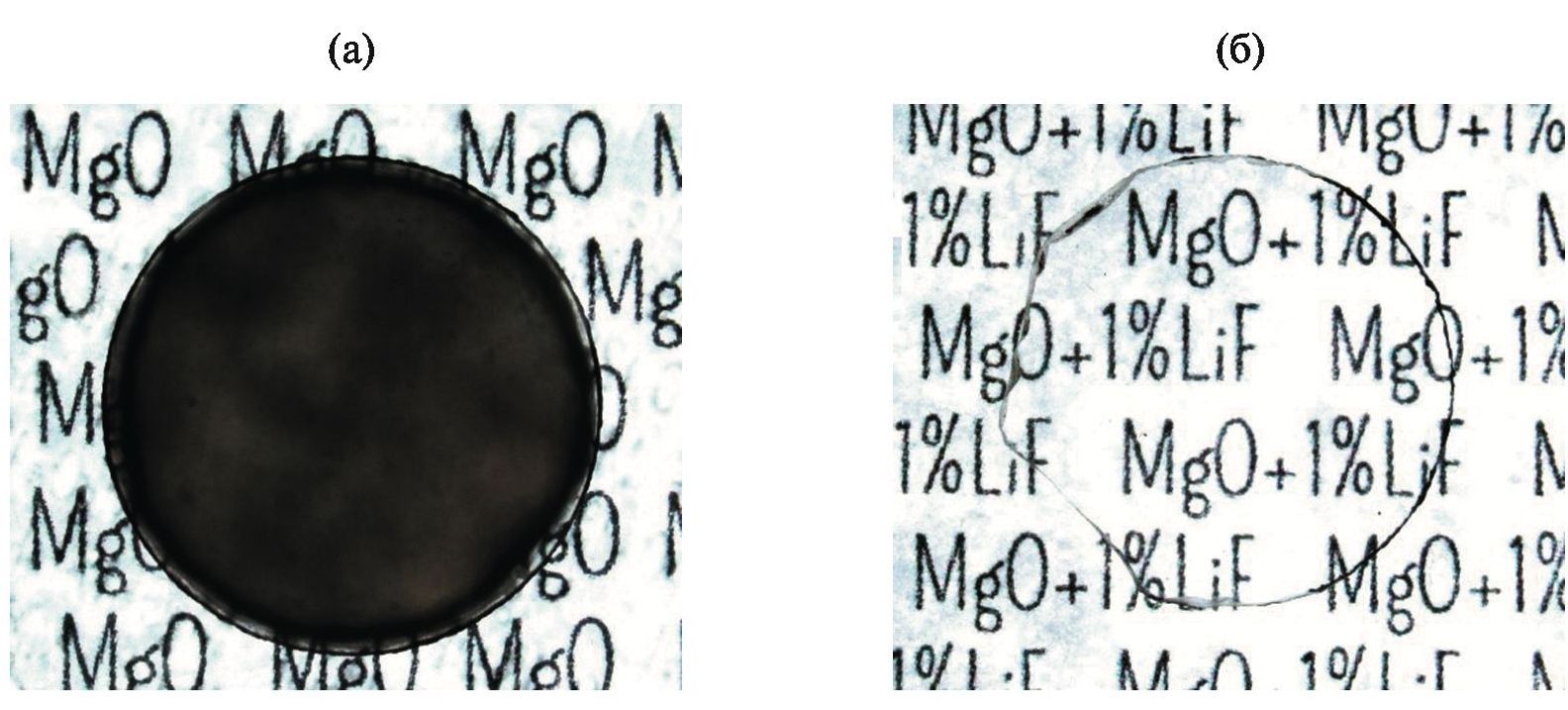

8. Fig. 7. Photographs of MgO ceramic samples obtained without using a sintering additive (a) and with the addition of 1 wt.% LiF (b).

Жүктеу (138KB)
Метадеректер

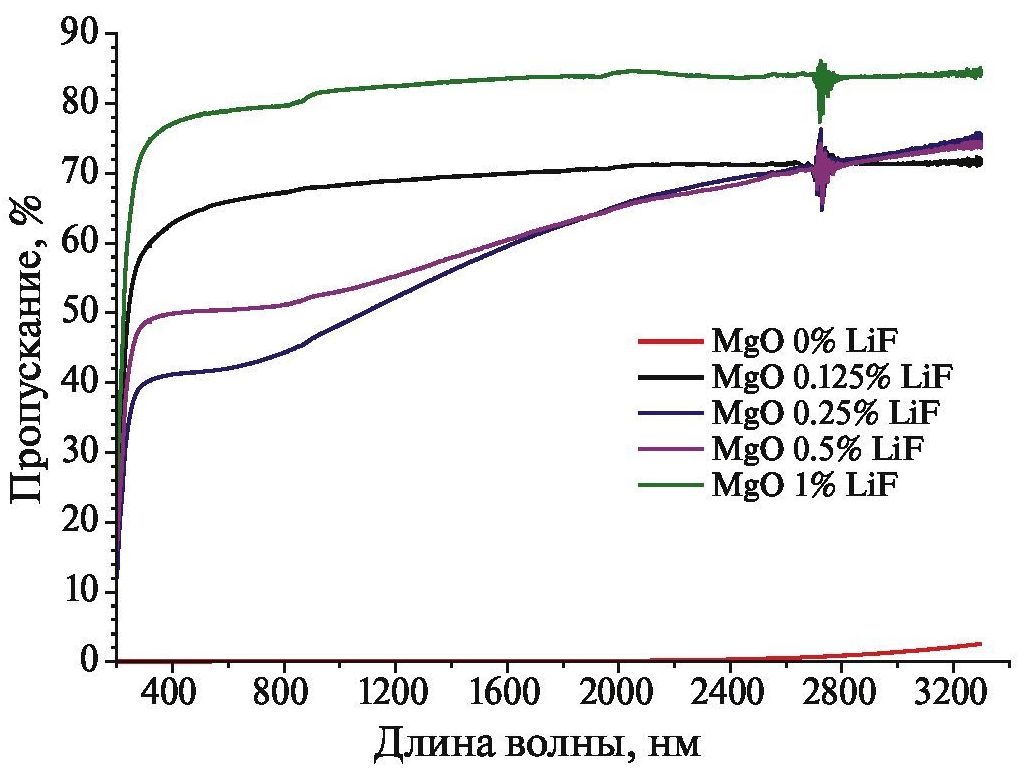

9. Fig. 8. Transmission spectra of MgO ceramics with different sintering additive content.

Жүктеу (92KB)
Метадеректер

© Russian Academy of Sciences, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
