Синтез методом твердофазных реакций и исследование структурных особенностей соединения Cu3NaS2

Cover Page

Cite item

Full Text

Abstract

Методом твердофазных реакций синтезировано соединение Cu3NaS2 из сульфидов меди Cu2S и натрия Na2S. Показано, что соединение Cu3NaS2 имеет гексагональную структуру с параметрами решетки a = 13.9398 ± 23 Å, c = 21.4637 ± 74 Å. При комнатной температуре в соединении Cu3NaS2 через 6 месяцев после синтеза самопроизвольно происходит переход из гексагональной в ГЦК-фазу. Для ГЦК-фазы размеры областей когерентного рассеяния (ОКР), определенные по уширению дифракционных линий, варьируют от ~25 нм при комнатной температуре до ~110 нм при 500 оС. На ДСК-кривых наблюдаются аномалии при температурах 108 и 436оС, соответствующие эндотермическим обратимым переходам без изменения типа кристаллической решетки. По мнению авторов, эти аномалии связаны с перераспределением катионов меди и натрия по возможным кристаллографическим позициям.

Full Text

ВВЕДЕНИЕ

Сульфиды меди представляют большой интерес в качестве материалов для электродов источников тока [1, 2], солнечных элементов [3], наноразмерных выключателей [4], оптических устройств [5], датчиков [6], термоэлектрических преобразователей [7, 8]. Интерес к сульфидам меди в качестве термоэлектрических материалов связан с их высокой термоэлектрической добротностью. Эффективность термоэлектрического преобразователя тем выше, чем больше термо-э.д.с. и чем ниже потери за счет теплопроводности и на омическом сопротивлении материала [9].

Исследования последних лет по улучшению термоэлектрической добротности материалов направлены на оптимизацию концентрации носителей, ширины запрещенной зоны, химического состава [9–13], наноструктурирование материала [14]. Эффективным методом повышения термоэлектрической добротности является снижение решеточной теплопроводности за счет создания источников рассеяния фононов, таких как точечные дефекты [15, 16], примесные атомы [17, 18], наноразмерные поры [19, 20], дислокации [21], наноразмерные неоднородности [22, 23].

В ряде сульфидов меди наблюдается высокая ионная проводимость. В соединениях с ионной проводимостью на подвижных ионах наблюдается дополнительное рассеяние фононов, что способствует уменьшению теплопроводности и повышению добротности термоэлектрического преобразователя [24]. В работе [8] сообщается об образовании наноразмерных пор в соединениях NaxCu9S5 (x = 0–0.15), которые служат центрами рассеяния фононов. Причиной образования наноразмерных пор является введение атомов Na в сульфид меди. Несмотря на большое количество публикаций по электродным материалам, мало работ, посвященных синтезу тройных соединений в системе Na–Cu–S и изучению их свойств [25–28]. Это, по-видимому, объясняется трудностями получения однофазных образцов. В то же время тройные соединения Na–Cu–S перспективны для термоэлектрических преобразователей. Ионные радиусы натрия и меди по Белову и Бокию близки [29]: R(Na+) = 0.98 Ǻ, R(Cu+) = 0.96 Ǻ. Поэтому на основе Сu2S должны образоваться твердые растворы замещения меди натрием.

Целью данной работы является синтез соединения Cu3NaS2 путем замещения ионов Cu+ ионами Na+ в дисульфиде меди, изучение возможности получения однофазного образца методом твердофазных реакций, а также структурных особенностей полученного соединения и фазовых превращений при изменении температуры.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Образцы Cu3NaS2 синтезировали методом твердофазных реакций в кварцевых ампулах из порошков безводного сульфида натрия Na2S и сульфида меди Cu2S. Сульфид меди Cu2S синтезировали из металлической меди чистотой 99.99% и серы квалификации “ос.ч.” в откачанных до 10−3–10−4 мм рт. ст. кварцевых ампулах при температуре 400оС. Очистку меди от оксидов проводили путем отжига в потоке осушенного водорода. Для синтеза безводного Na2S в качестве исходного материала использовали 9-водный сульфид натрия квалификации “ч.д.а.” Na2S∙9H2O. Моносульфид натрия Na2S получали путем обезвоживания Na2S∙9H2O в вакууме, плавно повышая температуру до стабилизации массы образцов и остаточного давления в ампуле. Содержание кристаллизационной воды контролировали по весу образцов. Рентгенографические исследования проводили на дифрактометре ДРОН-7 в СоКα-излучении. Высокотемпературные исследования проводили с помощью приставки УВД-2000 в вакууме на модернизированном дифрактометре ДРОН-3. Микроструктуру изучали на растровом электронном микроскопе TESCAN MIRA. ДСК-исследования проводили с помощью калориметра NETZSCH STA 409 PC в потоке аргона.

Для получения нужного состава Cu3NaS2 сульфиды Na2S и Cu2S в соответствующих пропорциях перемешивали, затем прессовали в прямоугольные формы размерами порядка 25 х 5 х 5 мм в стальной пресс-форме. Полученные образцы помещали в кварцевые ампулы, откачивали до остаточного давления порядка 10−3–10−4 мм рт. ст. и запаивали. Для удаления остатков кристаллизационной воды и следов водяных паров перед запаиванием в процессе откачки ампулы нагревали до температуры 120–150°С до стабилизации давления.

Синтез образцов Cu3NaS2 проводили при температуре 400°С в течение недели. Затем образцы охлаждали вместе с печью, растирали, прессовали в прямоугольные формы и гомогенизировали в запаянных кварцевых ампулах при температуре 400°С в течение недели, далее охлаждали до комнатной температуры также в течение одной недели.

Размеры областей когерентного рассеяния (ОКР) определяли методом аппроксимаций [30]. В качестве эталона для определения инструментального уширения b использовали отожженный порошок меди. Физическое уширение линий определяли по формуле β = B b, где B – общее уширение линии.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Полученные кристаллы безводного Na2S имеют правильную форму октаэдра с размерами 1–3 мм (рис. 1). Электронно-микроскопическое изображение поверхности кристаллов показывает пористую структуру (рис. 2). На воздухе полученные кристаллы относительно устойчивы, при измельчении в ступке появляется характерный запах сероводорода, что свидетельствует о взаимодействии образцов с компонентами атмосферы. По этой причине при съемке дифрактограмм на воздухе образцы не растирали, съемку проводили с вращением образца. С целью предотвращения поглощения образцом Na2S влаги и углекислого газа из атмосферы при съемке для закрепления образца в кювете дифрактометра использовали обезвоженный медицинский вазелин.

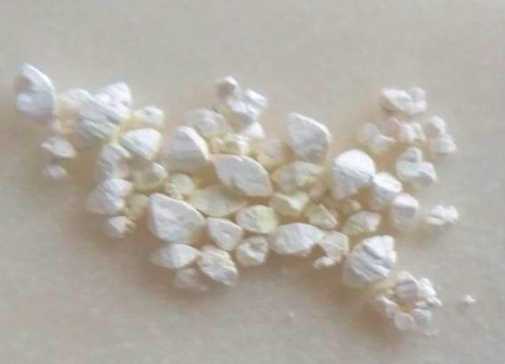

Рис. 1. Изображение кристаллов обезвоженного моносульфида натрия Na2S.

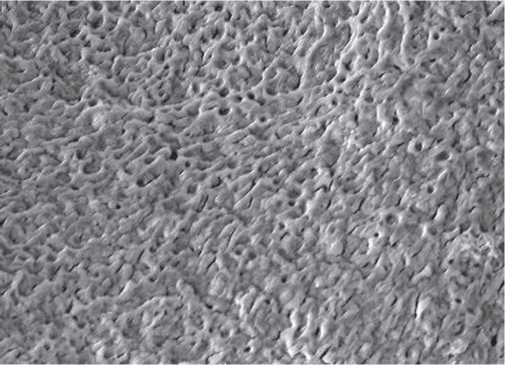

Рис. 2. Электронная микрофотография поверхности кристаллов безводного сульфида натрия Na2S.



После удаления кристаллизационной воды дифрактограмма исследуемого образца состоит только из линий моносульфида натрия (рис. 3). Результаты индицирования дифрактограмм показали, что исследуемый образец имеет ГЦК-структуру с параметром решетки a = 6.5295 ± 10 Ǻ. Полученные нами рентгеновские данные хорошо согласуются с литературными [31].



Рис. 3. Дифрактограмма сульфида натрия после дегидрирования в вакууме при температуре ~50◦С (звездочкой обозначены линии от вазелина).



Полученные образцы Cu3NaS2 являются однофазными. На дифрактограмме соединения Cu3NaS2 наблюдаются узкие рефлексы (рис. 4), что свидетельствует о высокой кристалличности образцов и больших размерах ОКР [30]. Согласно результатам электронно-микроскопических исследований размеры кристаллитов составляют 1–10 мкм.

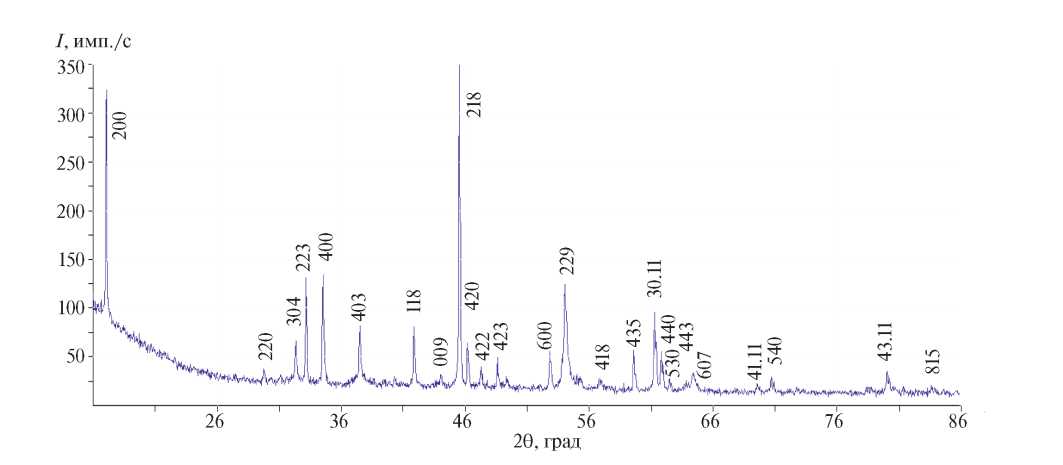

Рис. 4. Дифрактограмма соединения Cu3NaS2 при комнатной температуре.



Индицирование дифрактограмм показало, что соединение Cu3NaS2 при комнатной температуре имеет гексагональную структуру с параметрами решетки a = 13.9398 ± 23 Å, c = 21.4637 ± 74 Å. Расчетные и экспериментальные межплоскостные расстояния хорошо согласуются в пределах погрешности эксперимента (табл. 1).



Таблица 1. Структурные данные для соединения Cu3NaS2

dэксп, Å

dрасч, Å

I, %

h k l

6.0377

6.0361

61.4

200

3.4836

3.4849

3.4

220

3.2148

3.2194

10.5

304

3.1356

3.1330

33.4

223

3.0163

3.0181

33.7

400

2.7862

2.7808

15.6

403

2.5035

2.5039

19.0

118

2.3846

2.3848

3.1

009

2.3118

2.3128

100.0

218

2.2797

2.2814

14.5

420

2.2295

2.2316

6.7

422

2.1737

2.1736

9.1

423

2.0098

2.0103

9.6

600

1.9703

1.9681

24.8

229

1.8800

1.8797

3.4

418

1.8007

1.8014

13.0

435

1.7557

1.7557

27.5

30 11

1.7413

1.7414

14.6

440

1.7251

1.7246

4.9

530

1.6938

1.6930

2.1

443

1.6799

1.6822

4.7

607

1.5680

1.5680

3.0

41 11

1.5465

1.5457

4.9

540

1.3914

1.3914

6.7

43 11

1.3430

1.3421

2.2

815

1.3165

0.3167

1.4

734



Примерно через 6 месяцев после синтеза в исследуемых образцах при комнатной температуре происходит самопроизвольный переход в фазу с ГЦК-структурой (рис. 5). В интервале от комнатной температуры до 500°С эти образцы сохраняют ГЦК-структуру, параметр решетки в зависимости от температуры меняется линейно (рис. 6). Коэффициент термического расширения составляет 7.53 × 10 −5 К−1. Из рис. 5 видно, что дифрактограммы ГЦК-фазы имеют широкие рефлексы. Мы полагаем, что уширение линий связано с малым размером ОКР новой ГЦК-фазы [30].



Рис. 5. Дифрактограммы соединения Cu3NaS2 при разных температурах.

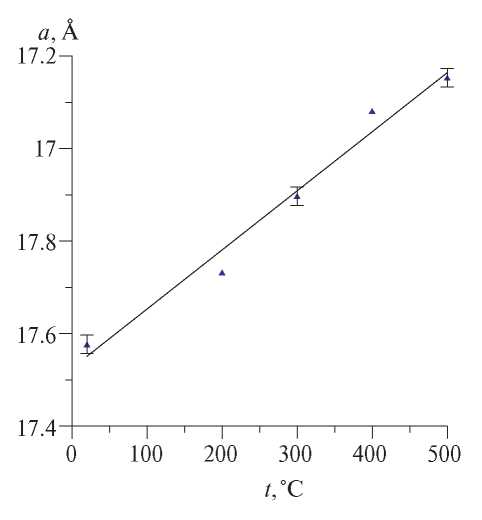

Рис. 6. Зависимость параметра решетки соединения Cu3NaS2 от температуры.



Для выяснения природы структурных превращений в исследуемых соединениях были изучены температурные зависимости ширины дифракционных линий. Из рис. 7 видно, что полуширина линий уменьшается с повышением температуры до ~200°С, затем меняется незначительно. Мы полагаем, что уменьшение ширины дифракционных линий обусловлено ростом ОКР вследствие рекристаллизации образцов, уменьшением дефектности и внутренних деформаций [30].

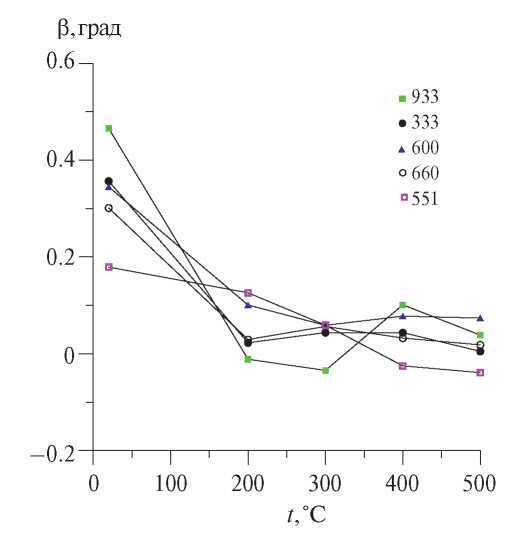

Рис. 7. Зависимости полуширины ряда дифракционных линий от температуры для образца Cu3NaS2.



Из рис. 8 видно, что ОКР имеют небольшие размеры. Это подтверждает наши предположения о причинах уширения линий. Малый размер ОКР исследуемых образцов мы связываем с влиянием на процесс кристаллизации фазового перехода. Данный вопрос требует дополнительного изучения.

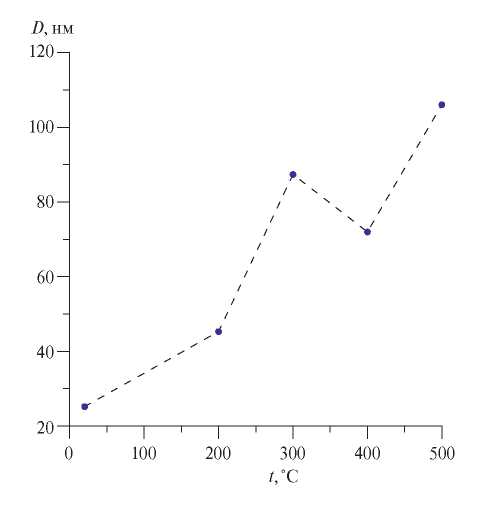

Рис. 8. Зависимость размеров ОКР от температуры.



С целью уточнения особенностей структурных превращений были также изучены интегральные интенсивности дифракционных линий (рис. 9). Известно, что при отсутствии структурных превращений интенсивность дифракционных линий падает с повышением температуры вследствие тепловых колебаний атомов [30]. Однако, как видно из рис. 9, до температур 200–300°С наблюдается заметный рост интегральных интенсивностей линий. Данный температурный интервал хорошо согласуется с интервалом быстрого роста размеров ОКР и уменьшения ширины дифракционных линий. Поэтому мы полагаем, что рост интенсивности линий в этом температурном интервале связан с рекристаллизацией образцов, увеличением размеров ОКР и совершенствованием кристаллической структуры в результате отжига. Данный вклад в интегральную интенсивность в этом температурном интервале превышает вклад от температуры. При температурах выше ~300°С процессы рекристаллизации в основном завершаются и уменьшение интенсивности линий обусловлено только вкладом температурного фактора.



Рис. 9. Зависимости интегральных интенсивностей ряда линий от температуры для образца Cu3NaS2.



Для подтверждения фазовых превращений в исследуемых образцах были проведены ДСК-исследования. При нагреве на ДСК-кривых наблюдаются два высоких пика: при t1 = 108°С и t2 = 436°С, соответствующих эндотермическим превращениям (рис. 10). Эти превращения происходят без изменения типа кристаллической решетки, являются обратимыми и повторяются при охлаждении в области более низких температур. Из рис. 10 видно, что первое превращение начинается примерно при ~70оС и завершается при ~250°С. Этот температурный интервал также хорошо согласуется с интервалом, в котором наблюдаются сужение дифракционных линий, рост размеров ОКР и интенсивности линий.

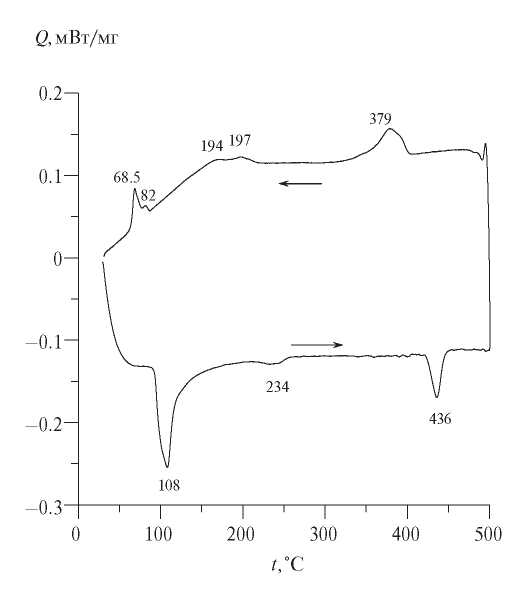

Рис. 10. ДСК-кривые для образца Cu3NaS2.



Мы полагаем, что наблюдаемые структурные превращения связаны с перераспределением катионов меди и натрия по возможным кристаллографическим позициям. Данный вопрос требует проведения дополнительных исследований.

ЗАКЛЮЧЕНИЕ

Методом твердофазных реакций синтезировано соединение Cu3NaS2 из сульфидов Cu2S и Na2S. Установлено, что соединение Cu3NaS2 имеет гексагональную структуру. Через 6 месяцев после синтеза в соединении Cu3NaS2 происходит самопроизвольный переход из гексагональной в ГЦК-фазу. ГЦК-модификация соединения Cu3NaS2 имеет широкие рентгеновские линии, что связанно с малым размером ОКР. Показано, что при 108 и 436°С наблюдаются эндотермические обратимые превращения без изменения типа кристаллической решетки. Эти превращения, по нашему мнению, связаны с перераспределением катионов меди и натрия по возможным кристаллографическим позициям.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликта интересов.

×

About the authors

Р. Ф. Альмухаметов

Уфимский университет науки и технологий

Author for correspondence.
Email: rfalmukhametov@mail.ru
Russian Federation, ул. Заки Валиди, 32, Уфа, 450032

А. Д. Давлетшина

Уфимский университет науки и технологий

Email: rfalmukhametov@mail.ru
Russian Federation, ул. Заки Валиди, 32, Уфа, 450032

В. В. Астанин

Уфимский университет науки и технологий

Email: rfalmukhametov@mail.ru
Russian Federation, ул. Заки Валиди, 32, Уфа, 450032

Б. М. Ахметгалиев

Уфимский университет науки и технологий

Email: rfalmukhametov@mail.ru
Russian Federation, ул. Заки Валиди, 32, Уфа, 450032

References

  1. Линник Д.С., Полищук Т.Б., Глазунова В.А., Жеребцов Д.А., Винник Д.А., Могила Т.Н., Алешкина Д.В. Натриевые химические источники тока с катодами на основе сульфидов меди // Вестн. ЮУрГУ. Сер. Химия. 2019. Т. 11. № 4. С. 85–92. https://doi.org/10.14529/chem190410
  2. Klein F., Jache B., Bhide A., Adelhelm P. Conversion Reactions for Sodium-ion Batteries // Phys. Chem. Chem. Phys. 2013. V. 15. Р. 15876. https://doi.org/10.1039/c3cp52125g
  3. Wu Y., Wadia C., Ma W., Sadtler B., Alivisatos A.P. Synthesis and Photovoltaic Application of Copper(I) Sulfide Nanocrystals // Nano Lett. 2008. V. 8. № 8. P. 2551–2555. https://doi.org/10.1021/nl801817d
  4. Tamura T., Hasegawa T., Terabe K., Nakayama T., Sakamoto T., Sunamura H., Aono M. Material Dependence of Switching Speed of Atomic Switches Made from Silver Sulfide and from Copper Sulfide // J. Phys.: Conf. Ser. 2007. V. 61. № 1. P. 1157–1161. https://doi.org/10.1088/1742-6596/61/1/229
  5. Quintana-Ramirez P.V., Arenas-Arrocena Ma. C., Santos-Cruz J., Vega-González M., Martínez-Alvarez O., Castaño-Meneses V.M., Acosta-Torres L.S., de la Fuente-Hernández. Growth Evolution and Phase Transition from Chalcocite to Digenite in Nanocrystalline Copper Sulfide: Morphological, Optical and Electrical Properties // Beilstein J. Nanotechnol. 2014. V. 5. P. 1542–1452. https://doi.org/10.3762/bjnano.5.166
  6. Muradov M.B., Nuriev M.A., Eivazova G.M. Sensitivity of Composites Based on Gelatin and Nanoparticles Cu2S and CdS to Vapors of Some Organic Compounds // Surf. Eng. Appl. Electrochem. 2007. V. 43. P. 512–515. https://doi.org/10.3103/S1068375507060208
  7. Tang Y. Q., Ge Z. H., Feng J. Synthesis and Thermoelectric Properties of Copper Sulfides via Solution Phase Methods and Spark Plasma Sintering // Crystals. 2017. V. 7. № 5. P. 141. https://doi.org/10.3390/cryst7050141
  8. Ge Z.H., Liu X., Feng D., Lin J., He J. High‐Performance Thermoelectricity in Nanostructured Earth‐Abundant Copper Sulfides Bulk Materials // Adv. Energy Mater. 2016. V. 6. № 16. Р. 1600607. https://doi.org/10.1002/aenm.201600607
  9. Дмитриев А.В., Звягин И.П. Современные тенденции развития физики термоэлектрических материалов // УФН. 2010. Т. 80. № 8. С. 821–838. https://doi.org/10.3367/UFNr.0180.201008b.0821.
  10. Gelbstein Y, Dashevsky Z, Dariel M.P. High Performance n-type PbTe-based Materials for Thermoelectric Applications // Physica B. 2005.V. 363. P. 196–205. https://doi.org/10.1016/j.physb.2005.03.022
  11. Mahan G.D. Figure of Merit for Thermoelectrics // J. Appl. Phys. 1989. V. 65. P. 1578–1583. https://doi.org/10.1063/1.342976
  12. Sofo J.O., Mahan G.D. Optimum Band Gap of a Thermoelectric Material // Phys. Rev. B. 1994. V. 49. № 7. P. 4565. https://doi.org/10.1103/PhysRevB.49.4565-4570
  13. Heremans J.P., Jovovic V., Toberer E.S., Saramat A., Kurosaki K., Charoenphakdee A., Yamanaka S., Snyder G.J. Enhancement of Thermoelectric Efficiency in PbTe by Distortion of the Electronic Density of States // Science. 2008. V. 321. P. 554. https://doi.org/10.1126/science.1159725
  14. Li J., Liu W., Zhao Li., Zhou M. High-performance Nanostructured Thermoelectric Materials // NPG Asia Mater. 2010. V. 2. № 4. P. 152–158. https://doi.org/10.1038/asiamat.2010.138
  15. Chen Y.X., Zhang B.P., Ge Z.H., Shang P.Р. Preparation and Thermoelectric Properties of Ternary Superionic Conductor CuCrS2 // J. Solid State Chem. 2012. V. 186. P. 109–115. https://doi.org/10.1016/j.jssc.2011.11.040
  16. Zhang Y. X., Ma Z., Ge Z. H., Qin P., Zheng F., Feng J. Highly Enhanced Thermoelectric Properties of Cu1.8S by Introducing PbS // J. Alloys Compd. 2018. V. 764. P. 738–744. https://doi.org/10.1016/j.jallcom.2018.06.116
  17. Ure Jr. R.W. Effect of Impurity Scattering on the Figure of Merit of Thermoelectric Materials // J. Appl. Phys. 1959. V. 30. P. 1922–1924. https://doi.org/10.1063/1.1735090
  18. Гуриева Е.А., Константинов П.П., Прокофьева Л.В., Равич Ю.И., Федоров М.И. Термоэлектрическая эффективность твердых растворов с рассеянием фононов на нецентральных примесях // ФТП. 2003. Т. 37. № 3. С. 292–298.
  19. Du B.L., Li H., Xu J.J., Tang X.F., Uher C. Enhanced Thermoelectric Performance and Novel Nanopores in AgSbTe 2 Prepared by Melt Spinning // J. Solid State Chem. 2011. V. 184 P. 109–114. https://doi.org/10.1016/j.jssc.2010.10.036
  20. Zhu Z., Zhang Y., Song H., Li X. High Thermoelectric Performance and Low Thermal Conductivity in Cu 2-x Na x Se Bulk Materials with Micro-pores // Appl. Phys. A. 2019. V. 125. P. 572. https://doi.org/10.1007/s00339-019-2870-8
  21. Tretiakov O. A., Abanov A., Murakami S., Sinova J. Large Thermoelectric Figure of Merit for Three-dimensional Topological Anderson Insulators via Line Dislocation Engineering // App. Phys. Lett. 2010. V. 97. Р. 073108. https://doi.org/10.1063/1.3481382
  22. Vineis C.J., Shakouri A., Majumdar A., Kanatzidis M.G. Nanostructured Thermoelectrics: Big Efficiency Gains from Small Features // Adv. Mater. 2010. V. 22. P. 3970–3980.
  23. Lan Y.C., Minnich A.J., Chen G., Ren Z.F. Enhancement of Thermoelectric Figure-of-merit by a Bulk Nanostructuring Approach // Adv. Funct. Mater. 2010. V. 20. P. 357–376. https://doi.org/10.1002/adfm.200901512
  24. Liu, H., Shi, X., Xu, F., Zhang, L., Zhang, W., Chen, L., Snyder, G. J. Copper Ion Liquid-like Thermoelectrics // Nature Mater. 2012. V. 11. № 5. P. 422–425. https://doi.org/10.1038/NMAT3273
  25. Balapanov M. Kh., Ishembetov R.Kh., Kuterbekov K.A., Kubenova M.M., Almukhametov R.F., Yakshibaev R.A Transport Phenomena in Superionic Na х Cu 2-х S (х = 0.05; 0.1; 0.15; 0.2) Compounds // Ionics. 2018. V. 24. № 5. P. 1349–1356. https://doi.org/10.1007/s11581-017-2299-z
  26. Zhang X., Kanatzidis M. G., Hogan T., Kannewurf C. R. NaCu 4 S 4 , a Simple New Low-Dimensional, Metallic Copper Polychalcogenide, Structurally Related to CuS // J. Am. Chem. Soc. 1996. V. 118. № 3. P. 693–694. https://doi.org/10.1021/ja952982r
  27. Savelsberg G., Schäfer H. Zur Kenntnis von Na 2 Cu 4 S 3 und KCu 3 Te 2 // Mater. Res. Bull. 1981. V. 16. № 10. P. 1291–1297.
  28. Yong W., She Y., Qing F., Ao W. Hydrothermal Synthesis of K, Na Doped Cu-S Nanocrystalline and Effect of Doping on Crystal Structure and Performance // Acta Phys. Sin. 2013. V. 62. № 17. P. 178102. https://doi.org/10.7498/aps.62.178102
  29. Гороновский И.Т., Назаренко Ю.П., Некряч Е.Ф. Краткий справочник по химии. Киев: Наук. думка, 1987. 829 с.
  30. Русаков А.А. Рентгенография металлов. М.: Атомиздат, 1977. 482 с. http:// doi.org/database.iem.ac.ru/mincryst/

Supplementary files

Supplementary Files
Action
1. JATS XML
2. Fig. 1. Image of crystals of anhydrous sodium monosulfide Na2S.

Download (10KB)
3. Fig. 2. Electron micrograph of the surface of crystals of anhydrous sodium sulfide Na2S.

Download (29KB)
4. Fig. 3. Diffraction pattern of sodium sulfide after dehydrogenation in a vacuum at a temperature of ~50◦C (the asterisk indicates the lines from Vaseline).

Download (22KB)
5. Fig. 4. Diffraction pattern of the compound Cu3NaS2 at room temperature.

Download (25KB)
6. Fig. 5. Diffraction patterns of the compound Cu3NaS2 at different temperatures.

Download (31KB)
7. Fig. 6. Dependence of the lattice parameter of the Cu3NaS2 compound on temperature.

Download (11KB)
8. Fig. 7. Dependences of the half-width of a number of diffraction lines on temperature for a Cu3NaS2 sample.

Download (16KB)
9. Fig. 8. Dependence of the size of the OCR on temperature.

Download (10KB)
10. Fig. 9. Dependences of the integral intensities of a number of lines on temperature for the Cu3NaS2 sample.

Download (15KB)
11. Fig. 10. DSC curves for the Cu3NaS2 sample.

Download (15KB)

Copyright (c) 2024 Russian Academy of Sciences

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
