Фазовые равновесия в стабильном тетраэдре LiF–K₂CrO₄–KCl–KBr пятикомпонентной взаимной системы Li⁺,K⁺||F⁻,Cl⁻,Br⁻,CrO₄²⁻
- Authors: Егорова A.C.1, Сухаренко M.A.1, Портнова И.S.1, Гаркушин И.К.1
-
Affiliations:
- Самарский государственный технический университет
- Issue: Vol 60, No 2 (2024)
- Pages: 214–220
- Section: Articles
- URL: https://journals.rcsi.science/0002-337X/article/view/274625
- DOI: https://doi.org/10.31857/S0002337X24020098
- EDN: https://elibrary.ru/LHTWFG
- ID: 274625
Cite item
Full Text
Abstract
Пятикомпонентная взаимная система Li⁺,K⁺||F⁻,Cl⁻,Br⁻,CrO₄²⁻ включает стабильный тетраэдр LiF–KCl–KBr–K₂CrO₄, который выбран в качестве объекта исследования в настоящей работе. Для стабильных элементов древа фаз проведен прогноз числа и состава кристаллизующихся фаз с учетом элементов огранения, в которых – непрерывный ряд твердых растворов (НРТР). Экспериментальное исследование системы проведено методами ДТА и РФА. Установлены отсутствие в стабильных элементах системы точек нонвариантных равновесий и устойчивость НРТР, содержащих хлорид- и бромид-ионы. Определены температура плавления и координаты точки, лежащей на кривой моновариантных равновесий.
Full Text
ВВЕДЕНИЕ
В последнее время область применения солевых композиций на основе галогенидов щелочных металлов становится все обширнее. Помимо традиционных направлений, появляются новые области для исследования. Например, захоронение радиоактивных отходов [1, 2]. Исследование фазовых равновесий в многокомпонентных системах и построение фазовых диаграмм на их основе являются важнейшими этапами разработки новых составов функциональных материалов. Таким образом, исследование фазовых равновесий в системах с участием галогенидов, хроматов щелочных металлов является актуальной задачей современного материаловедения [3–10].
Разбиение на симплексы пятикомпонентной взаимной системы Li+,K+||F–,Cl–, Br–,CrO42– приведено в работе [11]. Древо фаз данной системы состоит из четырех стабильных секущих тетраэдров, четырех стабильных пентатопов и стабильного гексатопа. Как видно, в каждом из стабильных и секущих элементов присутствуют хлориды и бромиды лития или калия.
В системах из хлоридов и бромидов щелочных металлов вероятно образование непрерывного ряда твердых растворов (НРТР). Это обусловлено изоструктурными свойствами данных элементов, то есть схожестью кристаллической решетки, ионных радиусов. Данный вывод подтверждает стабильность НРТР в тройных объектах LiF–KCl–KBr и KCl–KBr–K₂CrO₄ пятикомпонентной системы Li⁺,K⁺||F⁻,Cl⁻,Br⁻,CrO₄²⁻ [11, 12].
Во всех стабильных элементах пятикомпонентной взаимной системы Li+,K+||F–, Cl–,Br–,CrO42– возможны два варианта прогноза числа кристаллизующихся фаз:
- в случае устойчивости НРТР в стабильных тетраэдрах будут кристаллизоваться по три твердые фазы, одна из которых – НРТР, а в стабильных пентатопах и гексатопах – по четыре твердые фазы;
- в случае распада НРТР в стабильных тетраэдрах будут кристаллизоваться по четыре твердые фазы, в стабильных пентатопах – пять, а в стабильном гексатопе – шесть твердых фаз.
ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
В качестве объекта исследования выбран стабильный тетраэдр LiF–KCl–KBr–K₂CrO₄ пятикомпонентной взаимной системы Li⁺,K⁺||F⁻,Cl⁻,Br⁻,CrO₄²⁻.
Приведем имеющиеся в литературе данные по элементам огранения выбранного объекта исследования. Концентрации всех веществ выражены в молярных концентрациях эквивалентов.
Двухкомпонентные системы.
- Система LiF–KCl имеет эвтектику e1 при температуре 710°С и составе 19% LiF + 81% KCl. Кристаллизующиеся фазы – LiF и KCl [13].
- Система LiF–KBr имеет двойную эвтектику e2 при 712°С и составе 6% LiF + 94% KBr. Кристаллизующиеся фазы – LiF и KBr [13].
- Система LiF–K₂CrO₄ имеет двойную эвтектику e3 при 735°С и составе 45% LiF + 55%K₂CrO₄. Кристаллизующиеся фазы – LiF и K₂CrO₄ [13].
- Система KCl–KBr характеризуется НРТР с минимумом m при 724°С и 40.0% KCl + 60.0% KBr. Кристаллизующиеся фазы – KClₓBr1-x [14].
- Система KCl–K₂CrO₄ имеет эвтектику e4 с температурой плавления 650°С и составом 52% KCl + 48% α-K₂CrO₄. Кристаллизующиеся фазы – KCl, α-K₂CrO₄ [15].
- Система KBr–K₂CrO₄ имеет эвтектику e5 с температурой плавления 629°С и составом 54% KBr + 46% α-K₂CrO₄, а также перитектику, содержащую 46% β-K₂CrO₄ при 666°С. Кристаллизующиеся фазы – KCl, α/β-K₂CrO₄ [15].
Трехкомпонентные системы.
- Система LiF–KCl–KBr содержит стабильный НРТР на основе хлорида и бромида калия. В системе зафиксирована кристаллизация двух фаз – LiF и KClₓBr1-x [16].
- Система KCl–KBr–K₂CrO₄ содержит стабильный НРТР на основе хлорида и бромида калия. В системе зафиксирована кристаллизация двух фаз – α-K₂CrO₄ и KClₓBr₁₋ₓ [16, 17].
- Система LiF–KBr–K₂CrO₄ содержит эвтектику E1 с температурой плавления 617°С и составом 4% LiF +49.5% KBr + + 46.5% α-K₂CrO₄. В системе зафиксирована кристаллизация трех фаз – LiF, KBr и α-K₂CrO₄ [17].
- Система LiF–KCl–K₂CrO₄ содержит эвтектику E2 с температурой плавления 614°С и составом 12% LiF +44% KCl + 44% α-K₂CrO₄. В системе зафиксирована кристаллизация трех фаз – LiF, KCl и α-K₂CrO₄ [18, 19].
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
При изучении фазовых равновесий применялся метод дифференциального термического анализа (ДТА) на установке с верхним подводом термопар [20]. Конструкция установки включает печь шахтного типа, в которую опускаются платиновые микротигли (изделия № 108–3 по ГОСТ 13498–68) с исследуемым составом и с индифферентным веществом – свежепрокаленным Al₂O₃ («ч.д.а.»). Для термостатирования холодных спаев при 0°С использовался сосуд Дьюара с тающим льдом. Градуировку термопар осуществляли по известным температурам плавления и образования полиморфных модификаций безводных неорганических солей [21]. Исследования проведены до 750°С.
Скорость нагрева (охлаждения) образцов составляла 10–15°С/мин. Точность измерения температур составляла ±2.5°С при точности взвешивания составов на аналитических весах ±0.0001 г. Масса исходных смесей составляла 0.3 г.
Рентгенофазовый анализ (РФА) осуществляли с помощью метода Дебая–Шерера (метод порошка) [22] на дифрактометре ARL X’TRA. Прибор сконструирован по принципу вертикальной геометрии Брэгга–Брентано. Съемку дифрактограмм осуществляли на излучении CuKa с никелевым β-фильтром. Режим съемки образца: напряжение на трубке 35 кВ, ток рентгеновской трубки 10 мА, скорость съемки 1 град/мин, угловые отметки через . Образцы для РФА отжигали в платиновых тиглях при температуре на 10–20°С ниже температур конечного затвердевания расплавов в течение 2 ч, затем закаливали во льду, перетирали в агатовой ступке и запрессовывали в кюветы. Идентификацию фаз осуществляли по межплоскостным расстояниям d (нм) и относительным интенсивностям I/I0 (%) рефлексов с использованием картотеки ICDD и программы PCPDFWIN. (Съемка рентгенограмм проведена в лаборатории РФА кафедры физики СамГТУ.)
В работе использовали следующие реактивы: LiF «х.ч.», Li2CrO4 «х.ч.», LiCl «х.ч.», LiBr «х.ч.», KCl «х.ч.», KBr «х.ч.» (содержание основного вещества 99.9 мас.%). Температуры плавления исходных солей, определенные методом ДТА (при точности измерения ±2.5°С), соответствуют справочным данным [22], следовательно, влияние имеющихся примесей на температуры плавления исходных солей незначительны. Исходные реактивы были предварительно высушены и после охлаждения в сухом боксе помещены в бюксы, а бюксы – в эксикатор с силикагелем.
РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТА

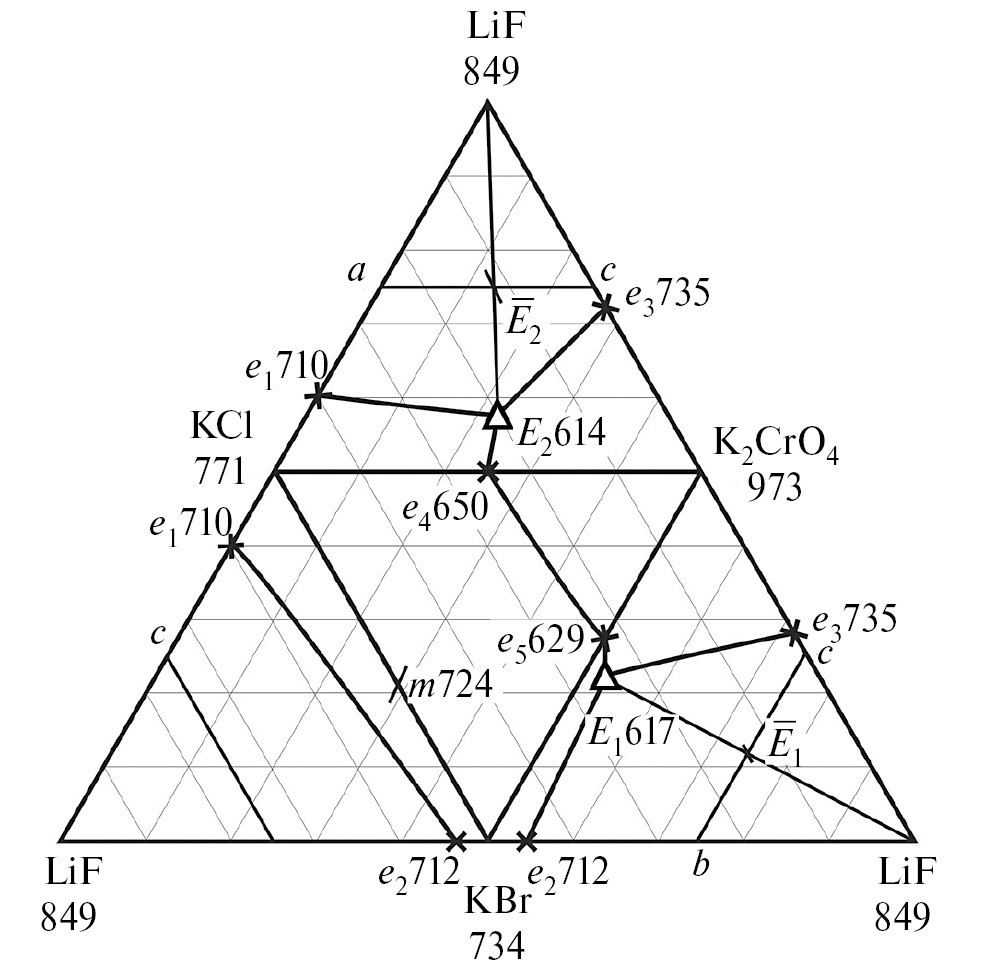

Рис. 1. Развертка граневых элементов стабильного тетраэдра LiF–KCl–KBr–K₂CrO₄.
Развертка граневых элементов изучаемого тетраэдра представлена на рис. 1. Для проведения экспериментального исследования в объеме кристаллизации фторида лития было выбрано двумерное политермическое сечение abc (a[52% KCl +48%LiF]; b [52%KBr + + 48%LiF]; c [52% K₂CrO₄ + 48% LiCl]) (рис.2).

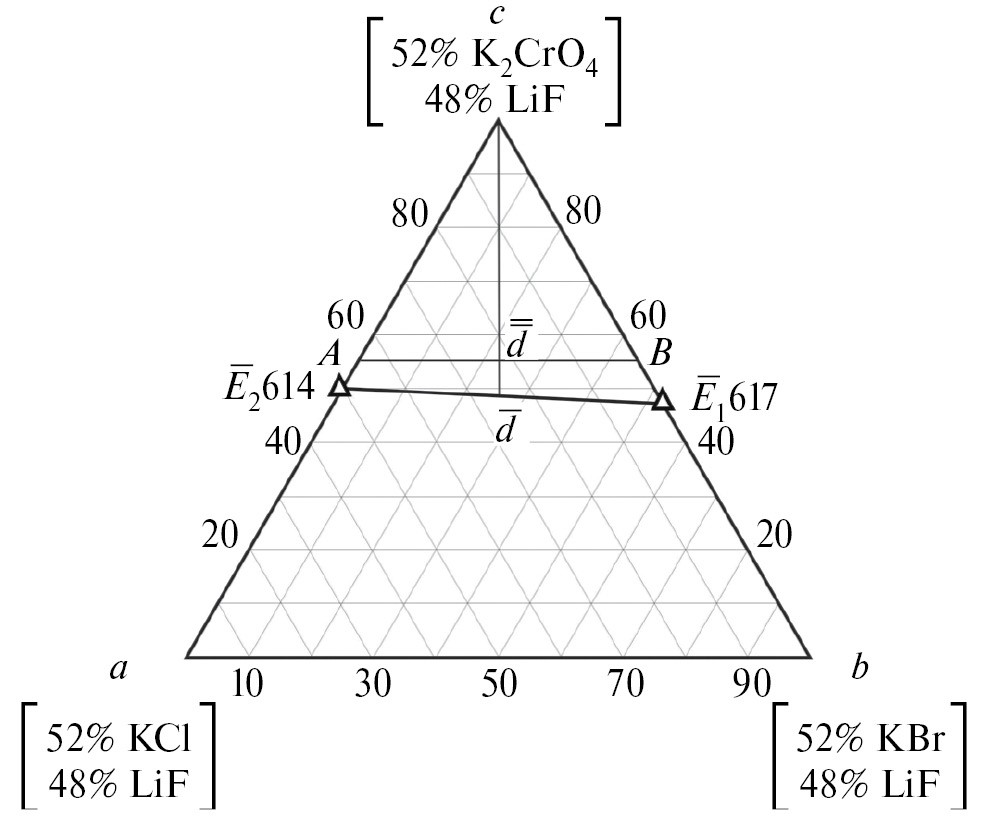

Рис. 2. Политермическое сечение abc.
В данном сечении для дальнейшего изучения выбран политермический разрез AB (A [46% a + 54% c]; B [46% b + 54% c]). T–x-диаграмма политермического разреза разреза AB приведена на рис. 3. Из T–x- диаграммы видно, что эффекты эвтектической кристаллизации отсутствуют.

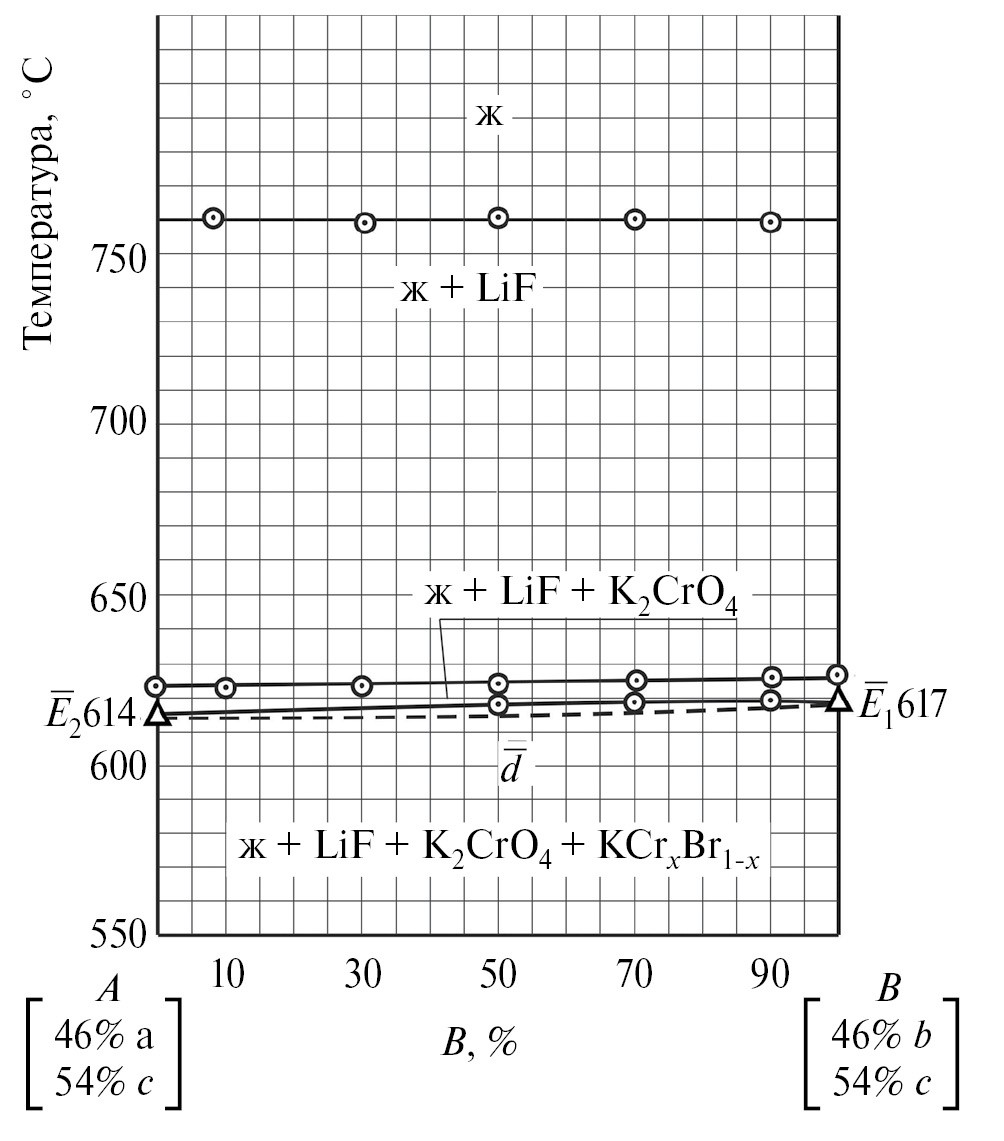

Рис. 3. T–x-диаграмма политермического разреза AB.
Исследованием двух политермических разрезов (рис. 4), LiF (рис. 5) выявили температуру плавления и состав сплава, отвечающего точке d, лежащей на моновариантной кривой E1E2: 616°С, 18% LiF + 42.6% K₂CrO₄ + 19.7% KCl + 19.7% KBr.

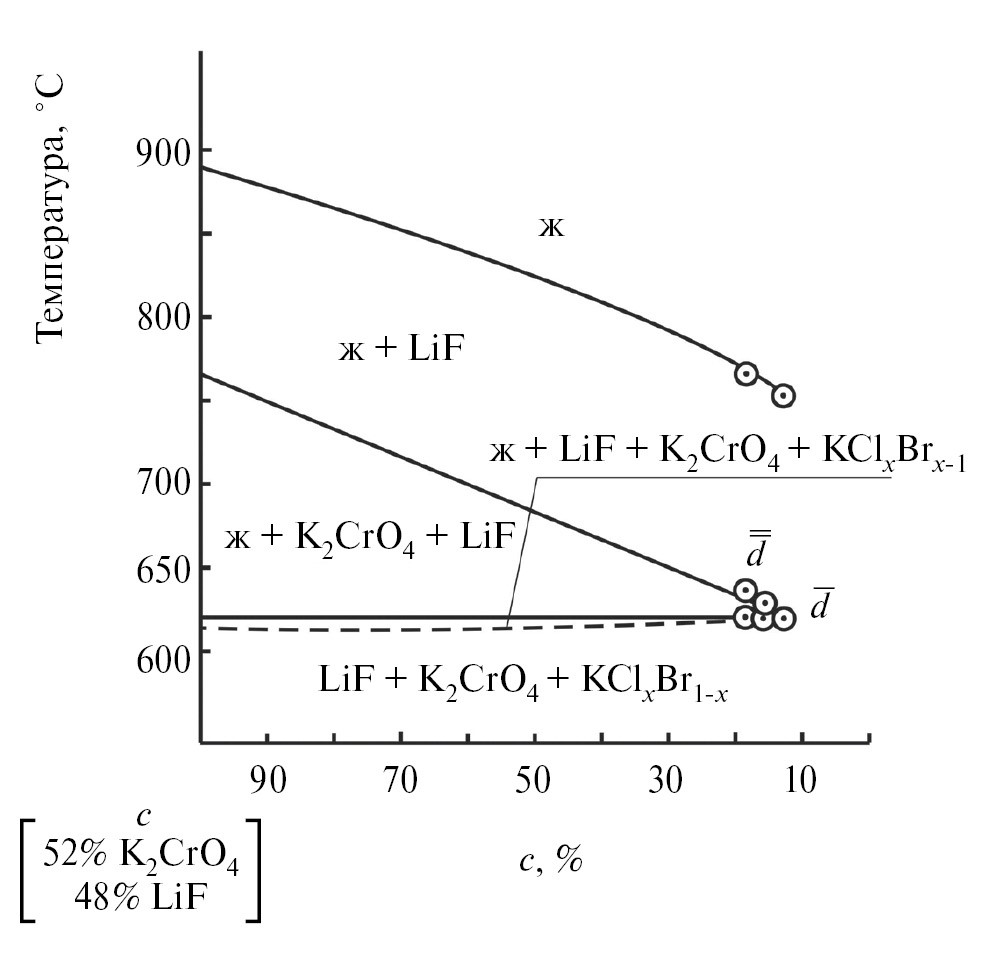

Рис. 4. T–x-диаграмма политермического разреза.

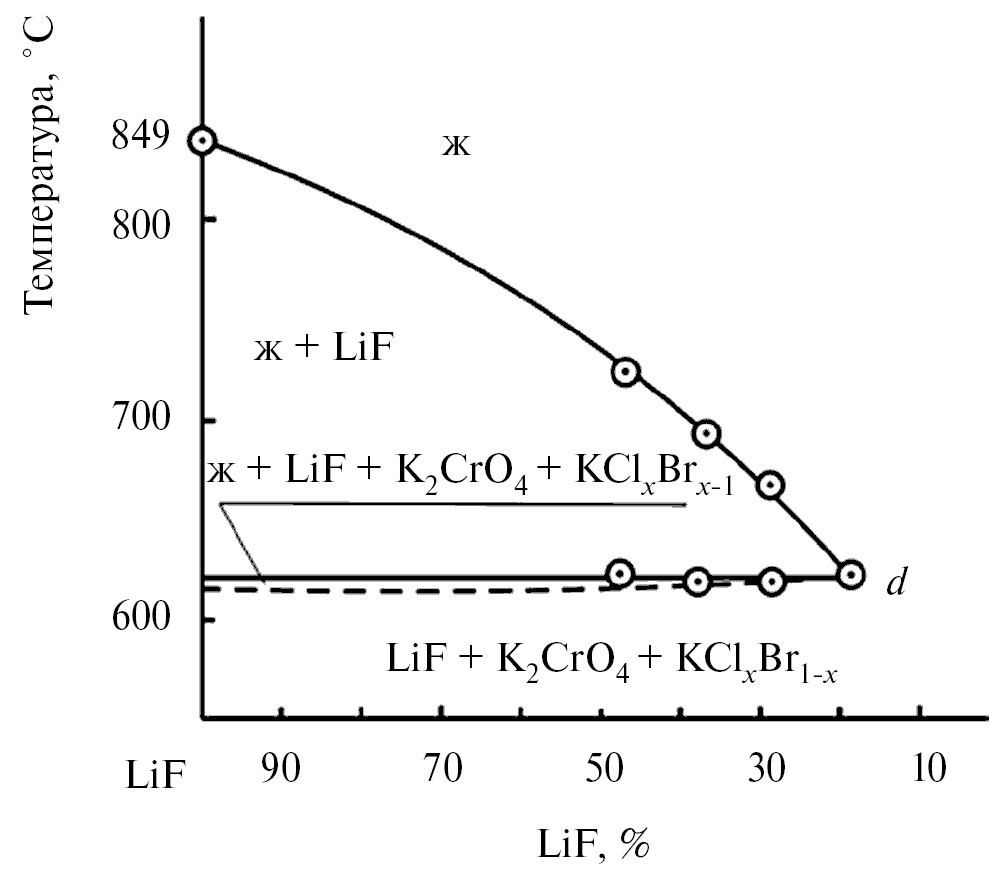

Рис. 5. Т–х-диаграмма политермического разреза LiF – d̅ –d.
Методом РФА экспериментально исследован сплав, отвечающий составу точки d; его дифрактограмма приведена на рис. 6, из которого видно, что в стабильном тетраэдре существуют три твердые фазы: LiF, K₂CrO₄ и НРТР KClₓBr1-x
ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ
В исследуемой пятикомпонентной взаимной системе во всех стабильных и секущих элементах древа фаз одновременно содержатся хлориды и бромиды лития и калия, которые имеют изоморфное строение и после расплавления образуют единую твердую фазу. Поэтому в стабильных элементах возможны два варианта прогноза кристаллизующихся фаз: первый – в случае устойчивости твердых растворов, второй – в случае распада твердых растворов.
Экспериментальные исследования стабильного тетраэдра LiF–KCl–KBr–K₂CrO₄, проведенные методами ДТА и РФА, подтвердили первый вариант прогноза кристаллизующихся фаз, то есть НРТР KClₓBr₁₋ₓ является устойчивым и не распадается. В стабильном тетраэдре после расплавления и кристаллизации присутствуют три твердые фазы – фторид лития, хромат калия и НРТР на основе хлорида и бромида калия.
Экспериментальное изучение стабильного тетраэдра LiF–KCl–KBr–K₂CrO₄ методом ДТА показало, что совместная кристаллизация четырех твердых фаз отсутствует, что свидетельствует об устойчивости НРТР на основе хлорида и бромида калия и отсутствии четверных точек нонвариантных равновесий. Эти выводы можно сделать из политермического разреза AB (рис. 3). Линии первичной и вторичной кристаллизации представлены на разрезе в виде плавных кривых. Они соответствуют кристаллизации фторида лития и совместной кристаллизации фторида лития и хромата калия соответственно. Линия третичной кристаллизации представлена в виде «линзы» и соответствует совместной кристаллизации фторида лития, хромата калия, НРТР на основе хлорида и бромида калия. Видно, что на линии вторичной кристаллизации отсутствуют экстремумы. Т–х-диаграмма представлена следующими полями: выше линии ликвидуса – поле жидкости, между линиями первичной и вторичной кристаллизации – поле совместного сосуществования жидкости и фторида лития, между линиями вторичной и третичной кристаллизации – поле совместного сосуществования жидкости, фторида лития и хромата калия, поле внутри «линзы» – совместное сосуществование жидкости, фторида лития, хромата калия и НРТР на основе хлорида и бромида калия. Ниже линзы – поле совместного сосуществования трех твердых фаз: фторида лития, хромата калия и НРТР.

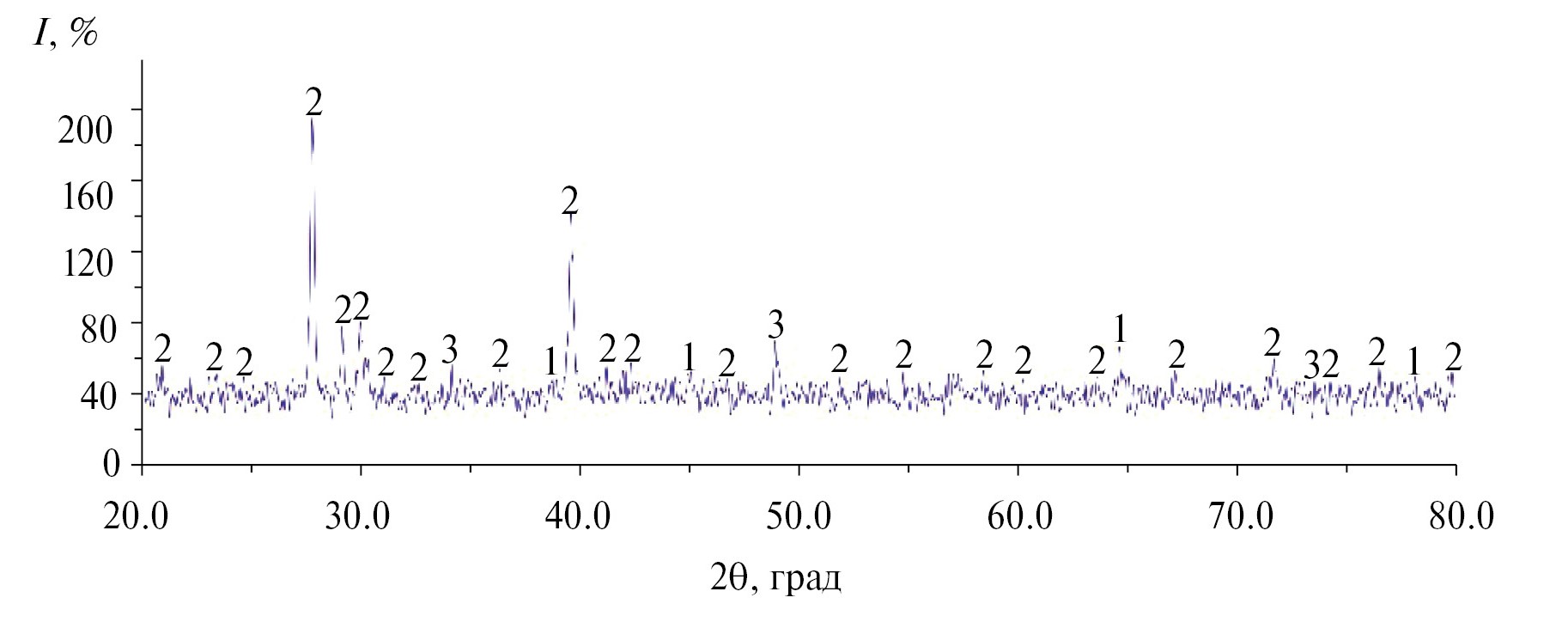

Рис. 6. Дифрактограмма стабильного тетраэдра LiF–KCl–KBr–K₂CrO₄: 1 – LiF, 2 – K₂CrO₄, 3 – НРТР KClₓBr₁₋ₓ.
Также отсутствие в системе четырех твердых фаз подтверждено методом РФА (рис. 6). Из дифрактограммы видно, что в стабильном тетраэдре существуют три твердые фазы – LiF, K₂CrО4 и НРТР KClₓBr₁₋x. Рефлексы фазы твердых растворах лежат в области между справочными данными для хлорида и бромида калия. Эскиз объемов кристаллизации стабильного тетраэдра LiF–KCl–KBr–K₂CrO₄ показан на рис. 7.

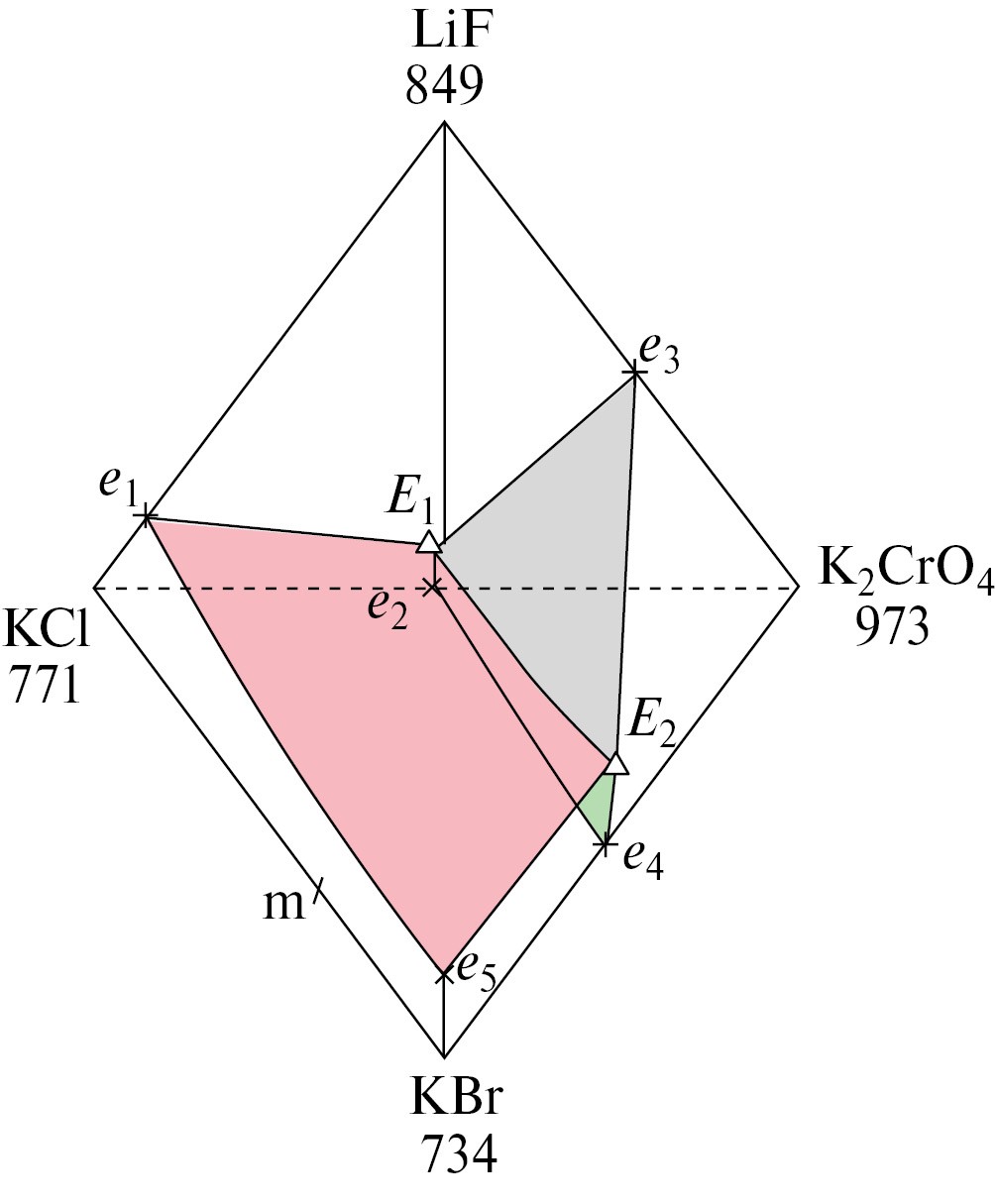

Рис. 7. Эскиз объемов кристаллизации стабильного тетраэдра LiF–KCl–KBr–K₂CrO₄
ЗАКЛЮЧЕНИЕ
Для стабильных элементов пятикомпонентной взаимной системы из фторидов, хлоридов, бромидов и хроматов лития и калия спрогнозировано число кристаллизующихся фаз. Для каждого элемента существуют два варианта прогноза: в случае устойчивости и в случае распада твердых растворов на основе хлоридов и бромидов лития и калия. В ходе экспериментального исследования стабильного тетраэдра методом ДТА установлено, что твердые растворы на основе молибдатов и вольфраматов натрия и бария устойчивы, следовательно, во всех симплексах реализуется первый вариант прогноза кристаллизующихся фаз.
В ходе экспериментального исследования секущего треугольника LiF–KCl–KBr–K₂CrO₄ методами ДТА и РФА подтвержден первый вариант прогноза. В тетраэдре отсутствуют точки нонвариантных равновесий.
В результате экспериментального исследования методом ДТА выявлены температура плавления и состав точки d, лежащей на моновариантной кривой E1E2, соединяющей тройные эвтектики на противоположных гранях тетраэдра. Экспериментальное исследование образца выявленного состава, проведенное методом РФА, подтвердило наличие в нем трех твердых фаз – фторида лития, хромата калия и НРТР KClₓBr₁₋ₓ.
ФИНАНСИРОВАНИЕ РАБОТЫ
Работа выполнена при финансовой поддержке Минобрнауки РФ в рамках проектной части государственного задания № FSSE-2023-0003.
КОНФЛИКТ ИНТЕРЕСОВ
Авторы заявляют, что у них нет конфликта интересов.
