О влиянии хрома на стереолитографическую печать суспензиями на основе оксида алюминия
- Authors: Ермакова Л.В.1, Дубов В.В.1, Сайфутяров Р.Р.1, Лелекова Д.Е.1, Белусь С.К.1, Смыслова В.Г.1, Карпюк П.В.1, Соколов П.С.1
-
Affiliations:
- Национальный исследовательский центр «Курчатовский институт»
- Issue: Vol 60, No 1 (2024)
- Pages: 89-98
- Section: Articles
- URL: https://journals.rcsi.science/0002-337X/article/view/274450
- DOI: https://doi.org/10.31857/S0002337X24010112
- EDN: https://elibrary.ru/MGZDQP
- ID: 274450
Cite item
Full Text
Abstract
Изучено влияние небольших добавок Cr2O3 и иона Cr3+ на оптические свойства порошков и фотоотверждаемых суспензий для трехмерной печати на основе высокочистого оксида алюминия. Показана сильная зависимость глубины полимеризации суспензий от количества окрашивающей добавки в порошках Al2O3. Методом DLP 3D-печати с последующим высокотемпературным спеканием были изготовлены тонкостенные планарные образцы высокоплотной керамики периодической структуры. Изучены микроструктура и люминесцентные свойства полученной керамики. На спектре фотолюминесценции присутствует красное излучение в виде узкой интенсивной линии при 294 нм (характеристическая линия рубина). Кривые затухания люминесценции имели одноэкспоненциальный характер с временем затухания ~3.7 мс.
Keywords
Full Text
ВВЕДЕНИЕ
Поликристаллические керамические материалы на основе оксида алюминия (α-Al2O3, корунд) играют важную роль в различных областях науки и техники [1–13] благодаря таким свойствам, как высокая прочность, твердость и отличная коррозионная стойкость [1, 2]. Кроме того, корунд является важным широкозонным неорганическим материалом, подходящим для ряда практических приложений, в частности в лазерах [3–6] или сцинтилляторах [7–10]. Например, известен коммерческий керамический материал Al2O3:Cr3+ марки Chromox-6 [10], который применяется в виде тонких пленок как ключевой компонент детекторов в ядерной физике.
Керамика, в особенности транслюцентная или прозрачная, имеет определенные преимущества перед монокристаллами, прежде всего в диапазоне доступных размеров и цене [3–6]. Керамика может быть изготовлена в виде изделий сложной формы различными методами, например с использованием 3D-печати [11–16]. Стереолитография по сравнению с другими методами 3D-печати, широко распространенными на практике, обеспечивает наиболее высокое пространственное разрешение [13–17], что особенно важно для областей, где требуется создание миниатюрных термически- и химически стойких керамических изделий высокой сложности. В основе метода лежит послойная контролируемая полимеризация фоточувствительных мономеров при световом облучении. Поэтому при печати керамическими материалами важно знать, как будет световое излучение источника в использованном 3D-принтере взаимодействовать с центрами окраски, введенными в фотоотверждаемую суспензию [14, 15] или в исходные порошки [16–18]. Подобные вопросы уже неоднократно поднимались в работах российских [14–17] и зарубежных [18–22] ученых для оксидных и неоксидных материалов.
В общем случае глубина полимеризации зависит от целого ряда факторов, таких как природа органической основы, вязкость и степень дегазации суспензии, природа и количество фотоинициатора, условия печати (прежде всего температура), объемная доля керамического порошка, его природа и дисперсность. Однако, если суспензии имеют общую органическую основу и готовятся единообразно, становятся важными иные факторы, в частности, окраска используемых порошков [19, 20] или каких-либо добавок, например сажи [14, 21, 22] или органического красителя [14], специально вводимых в состав суспензий для увеличения разрешения 3D-печати. По сведениям авторов, в литературе отсутствует информация о влиянии активаторного иона Cr3+ и окрашивающей примеси Cr2O3 на стереолитографическую печать фотоотверждаемыми суспензиями на основе тонких порошков Al2O3. Более того, в литературе практически не встречается примеров изготовления керамики α-Al2O3:Cr3+ (рубина) сложной формы с помощью прямой трехмерной печати.
Целью работы являлось исследование влияния хрома как на возможность получения функциональных керамических материалов со сложной геометрией методом трехмерной печати, так и на их свойства путем получения составов на основе Al2O3 с введением добавок Cr двумя методами: при синтезе порошка и в процессе приготовления суспензий.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
Исходные материалы. В качестве наполнителя стереолитографических суспензий использовали коммерчески доступный высокочистый (4N) нанокристаллический порошок α-Al2O3 BMA-15 (Baikowski, Франция) [3]. В суспензии 2 и 3 (табл. 1) с оксидом алюминия вводили отечественный порошок Cr2О3 («ч.д.а.», ДЗХР) как реакционную и окрашивающую добавку. Чистый α-Al2O3 белого цвета (бесцветный), тогда как окраска порошка Cr2O3 ярко-зеленая. Для изучения суспензий использовали две концентрации Cr2O3 – 0.13 и 0.28 мас. %, что соответствует формульному содержанию Al2-xCrxO3 x = 0.002 и 0.004 соответственно. Выбор составов обусловлен данными [4, 6, 23]: при x ≤ 0.01 интенсивность характеристической R-линии (при ~ 694 нм) в спектрах фотолюминесценции (ФЛ) близка к максимальной.
Таблица 1. Расчетная глубина проникновения (Dp, мкм) и критическая энергия полимеризации (Ec, мДж/см2) для стереолитографических суспензий HDDA/w9010/TPO-L с наполнением 35 об. % различными керамическими порошками (R2 > 98%)
Порошок | Состав | Dp | Ec |
1 | Al2O3 (BMA-15) | 107(2) | 6.9(3) |
2 | Al2O3 + 0.13 мас. % Cr2O3 | 96(3) | 9.6(7) |
3 | Смесь Al2O3 + 0.28 мас. % Cr2O3 | 62(4) | 6(1) |
4 | BK94-1 | 86(6) | 33(3) |
5 | Al1.998Cr0.002O3 | 50(6) | 18(2) |
6 | Al1.996Cr0.004O3 | 46(4) | 26(2) |
Примечание. Порошки 5 и 6 синтезированы методом гомогенного осаждения и отожжены при 1200 °С для формирования альфа-фазы, по химическому составу порошки 5 и 6 практически идентичны смесям 2 и 3.
Дополнительно методом гомогенного осаждения были синтезированы высокодисперсные порошки Al2-xCrxO3 (x = 0.002, 0.004 и 0.008), которые затем подвергали термообработке при 1200 °С для формирования альфа-фазы. Окраска таких порошков бледно-розовая.
Как образец сравнения использовали отечественный промышленный порошок Al2O3 марки BK94-1 (22ХС), отмытый от примесей железа и марганца в соляной кислоте. Окраска такого порошка Al2O3:Cr3+ ярко-розовая. По данным элементного анализа, содержание оксида хрома в порошке BK94-1 составило 0.49 мас. %.
В качестве органической основы для изготовления суспензий использовали 1,6-гександиол диакрилат (HDDA, 80%, Sigma-Aldrich, США). HDDA часто упоминается в литературе как модельный мономер низкой вязкости с хорошей кинетикой отверждения [18, 19, 24, 25]. Для активации реакции радикальной полимеризации использовали УФ-фотоинициатор этилфенил (2,4,6-триметилбензоил) фосфинат (TPO-L) в количестве ~1 мас. % от мономера. Как диспергирующую добавку брали BYK w9010 (BYK-Chemie GmbH, Германия) в силу ее бесцветной окраски и хорошей разжижающей способности [25]. Концентрация диспергирующей добавки ~3 мг/м2.
Методы анализа. Фазовую чистоту порошков подтверждали методом рентгенофазового анализа с использованием настольного дифрактометра D2 Phaser (Bruker, США), оснащенного рентгеновской трубкой CuKα1,2. Распределение частиц по размерам определяли методом лазерной дифракции с помощью прибора MasterSizer 2000 (Malvern, США). Удельную поверхность измеряли методом низкотемпературной адсорбции азота на приборе NOVA 4200e (Quantachrome, США). Поглощающую и отражающую способность порошков Al2O3 и Cr2O3, а также их смесей определяли с помощью спектрофотометра Specord 250 Plus (Analytik Jena, Германия) в диапазоне 300-900 нм при комнатной температуре с использованием приставки интегрирующая сфера.
Морфологию частиц порошков, 3D-композитов исследовали с помощью лабораторного растрового электронного микроскопа (РЭМ) SU1510 (Hitachi, Япония). Фотолюминесцентные (ФЛ) свойства порошков Al2-xCrxO3 и 3D-керамики исследовали на спектрофлюориметре «Флюорат-02» (Люмэкс-Маркетинг, Россия). Кинетику затухания ФЛ изучали на времяразрешенном люминесцентном спектрометре FluoTime 250 (Picoquant GmbH, Германия) с использованием импульсного светодиодного источника возбуждения с λвозб = 403 нм. Регистрацию осуществляли на λрег = 694 нм в интервале 50–100 мс при ширине спектральной щели 5.4 нм. Временное разрешение составляло ~ 33 мкс/канал.
Для изучения микроструктуры керамики, полученной 3D-печатью, некоторые образцы помещали в шайбу из эпоксидной смолы с последующей шлифовкой и полировкой. Полученные шлифы исследовали методом РЭМ с помощью микроскопа JSM 7100 F (Jeol, Япония), оснащенного приставкой для проведения элементного анализа по методу энергодисперсионной спектроскопии (ЭДС). Дополнительно 3D-композиты и 3D-керамику изучали с использованием оптических микроскопов МЕТ 5С и СМ0745 («Альтами», Россия).
Термогравиметрический анализ (ТГ, ДТГ) и дифференциальную сканирующую калориметрию (ДСК) отвержденных суспензий проводили на синхронном анализаторе SDT Q600 (TA Instruments, США) при скорости нагрева 2.5 °C/мин от 20 до 550 °C в динамической воздушной атмосфере.
Изготовление суспензий и трехмерная печать. Все суспензии готовили единообразно: в полипропиленовый стакан со смесью HDDA, w9010 и TPO-L добавляли небольшими порциями целевой порошок с последующим тщательным перемешиванием до получения наполнения 35 об. % (69 мас. %) [24].
Реологические характеристики суспензий определяли с помощью реометра Physica MCR-52 (Anton Paar, Австрия) в интервале скоростей сдвига от 1 до 200 с-1 в геометрии “плоскость-плоскость” при фиксированной температуре 20.0 °С. Диаметр измерительного диска составил 25 мм, ширина зазора 0.5 мм. Измерение глубины полимеризации (фоточувствительности) суспензий и изготовление миниатюрных керамических объектов проводили с использованием настольного стереолитографического 3D-принтера Ember (Autodesk, США) открытой архитектуры [15, 26] при комнатных условиях (температура 20–28 °C, влажность 15–45%). Используемый в принтере DLP-проектор светит в диапазоне от 385 до 425 нм, с максимумом интенсивности излучения при 405 нм [15, 26]. Длина волны 405 нм является в настоящей момент самой массовой среди стереолитографических принтеров начального уровня. Измеренная с помощью люксметра Model 222 (G&R Labs, США) мощность светового излучения проектора составила 16.5 мВт/см2. DLP 3D принтер Ember имеет номинальное разрешение 50 мкм в плоскости, параллельной поверхности печати (разрешение XY). Выбранная толщина слоя печати 100 мкм. Печать планарной сетчатой структуры [27] производили в горизонтальной ориентации с использованием “поддержек”. После печати “сырцы” отмывали в HDDA в лабораторной УЗ-ванне.
Выжигание и спекание. Выжигание “сырцов” проводили до 500 °С со скоростью нагрева 1 °С/мин на воздухе в муфельной печи SNOL 6.7/1300. Высокотемпературное спекание проводили на воздухе при 1600 °С в течение 2 ч в муфельной печи Nabertherm LHT 2/17 по реакции
. (1)
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
Характеристики исходных порошков Al2O3, Cr2O3 и Al2O3:Cr3+. Репрезентативные изображения порошков Al2O3 и Cr2O3, полученные методом РЭМ, представлены на рис. 1а и 1б соответственно. Порошок BMA15 представляет собой агломераты 20-100 мкм, состоящие из изотропных первичных частиц с размером 100–150 нм. Распределение частиц по размерам порошка BMA15 имело два максимума: при 180 нм и 5 мкм. Наличие второго максимума объясняется присутствием в суспензии обломков гранул. Измеренные удельная поверхность и параметры решетки порошка BMA15 составили 16.7 м2/г и a = 4.7617(2) Å, c = 13.000(2) Å соответственно, что совпадает с данными [3]. Порошок BMA15 имеет хорошую спекаемость. После сухого одноосного прессования и последующего спекания на воздухе при 1600 °С в течение 2 ч измеренная плотность керамики составила 3.8(1) г/см3 (>96%), полное пропускание – более 20% на толщине ~1 мм. Аналогичную высокую спекаемость показал порошок Al2O3 с малыми добавками Cr2O3.
Рис. 1. РЭМ-изображения исходных порошков α-Al2O3 BMA-15 (а) и Cr2O3 (б)
Согласно электронной микроскопии, исходный порошок Cr2O3 представляет собой плотные частицы с выраженной огранкой размером 1–3 мкм, с небольшими включениями крупных частиц размером до 10–20 мкм (рис. 1б). По данным лазерной дифракции, порошок Cr2O3 имел мономодальное распределение частиц по размерам (d10 = 1.5 мкм, d50 = 3.6 мкм, d90 = 7.5 мкм). Удельная поверхность – 1.2 м2/г, параметры решетки составили a = 4.958(1) Å, c = 13.587(1) Å.
Серия порошков альфа-фазы Al2-xCrxO3 (x = 0.002, 0.004 и 0.008) имела близкое мономодальное распределение частиц по размерам (d10 = 1 мкм, d50 = 2 мкм, d90 = 4 мкм). Удельная поверхность составила ~7 м2/г. Используемый как образец сравнения отечественный порошок Al2O3:Cr3+ марки BK94-1 имел широкое мономодальное распределение частиц по размерам (d10 = 0.7 мкм, d50 = 3.2 мкм, d90 = 11 мкм) с включениями отдельных плотных и крупных частиц с размером до 20 мкм. Суспензия из этого порошка имела твердые включения и была склонна к быстрой седиментации.
Далее были изучены светоотражающие свойства порошков. Белый порошок α-Al2O3 (BMA-15) отражает свет на уровне внутреннего стандарта прибора (около 100%). Порошки Cr2O3 и смеси Al2O3 c Cr2O3 интенсивно поглощают излучение в диапазоне лампы проектора, который используется в 3D-принтере Ember (405 нм). Чем выше доля оксида хрома в смеси, тем, соответственно, выше поглощение. Наиболее явно поглощение выражено у порошка оксида алюминия с ионом хрома, встроенным в его кристаллическую структуру ВК94-1 (рис. 2). Связано это с тем, что у рубина есть широкая Y-полоса поглощения с максимумом в районе 410 нм [4, 6, 28], тождественная электронному переходу 4T1g → 4A2g. Повышение поглощения света порошком и соответствующей суспензией на его основе существенно влияет на латеральное и вертикальное разрешения при 3D-печати [14, 15, 26].

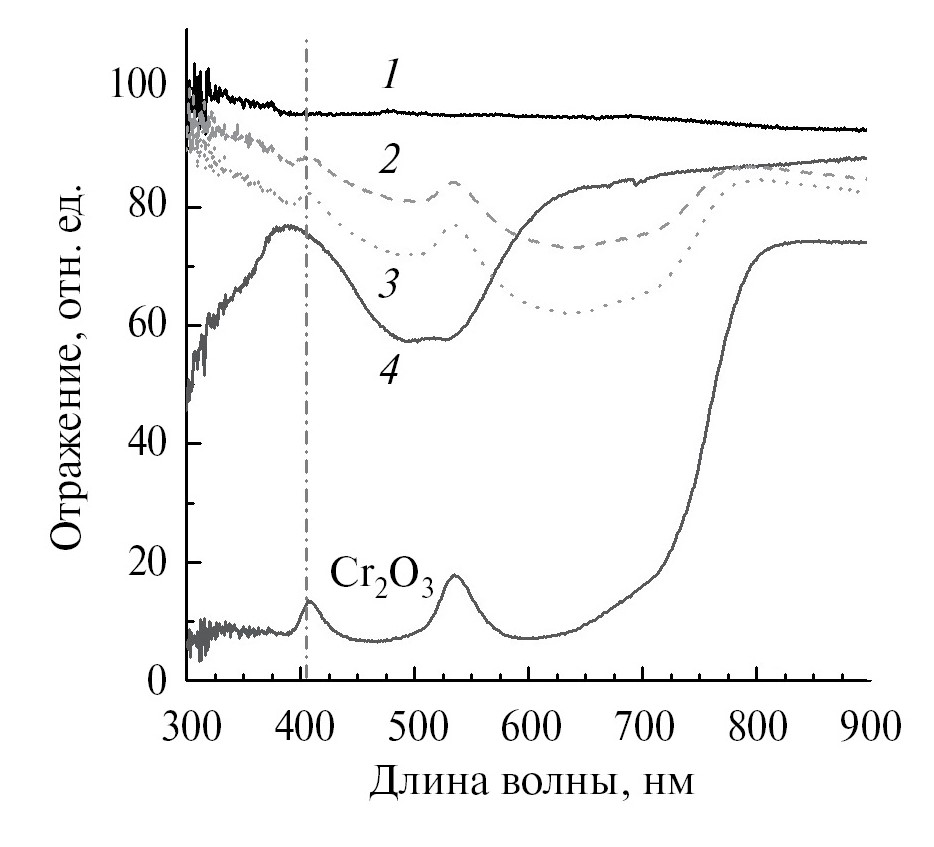

Рис. 2. Спектры диффузного отражения порошков Al2O3 (1), смесей Al2O3 + 0.13 мас. % Cr2O3 (2) и Al2O3 + 0.28 мас. % Cr2O3 (3), BK94-1 (4) и Cr2O3 (вертикальной штриховой линией при 405 нм обозначен максимум светимости УФ-источника, используемого в 3D-принтере Ember)
Трехмерная печать и ее результаты. Зависимости глубины полимеризации суспензий от дозы излучения строили в полулогарифмических координатах и аппроксимировали уравнением Джейкобса (рис. 3):

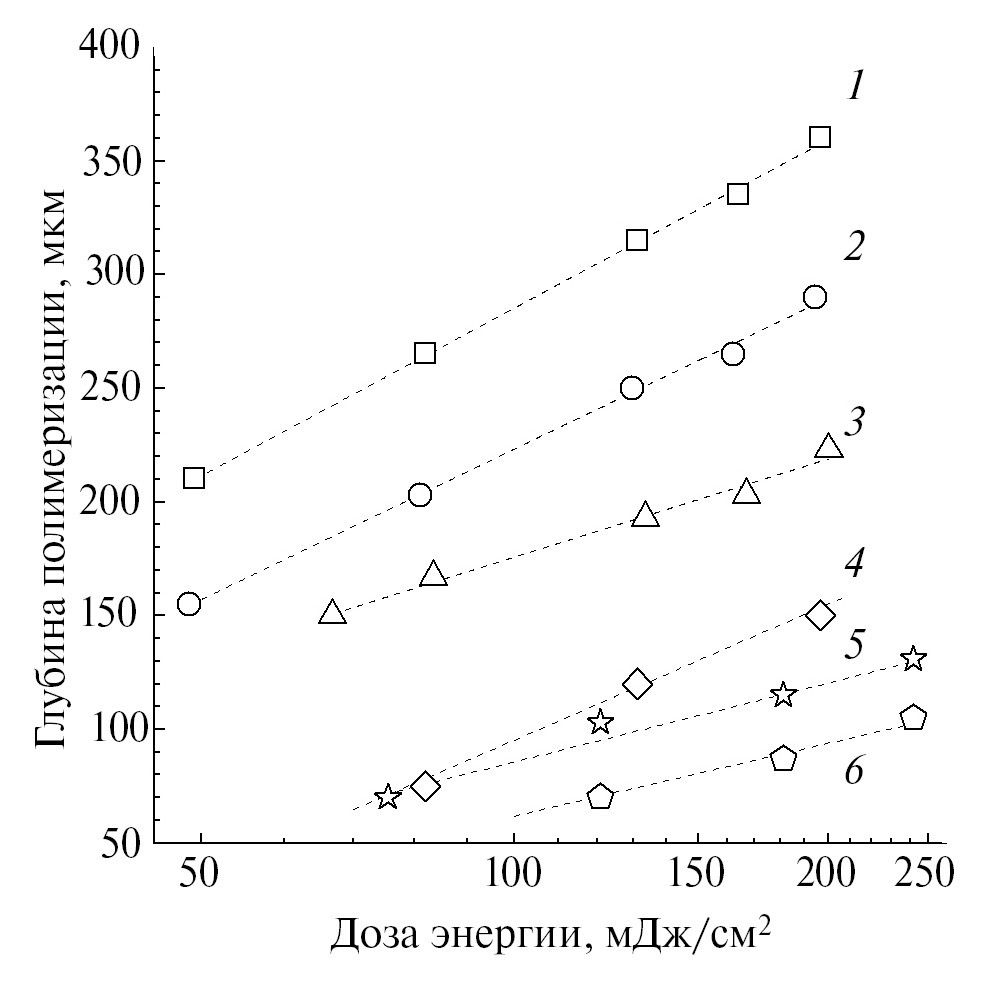

Рис. 3. Зависимости глубины полимеризации от дозы энергии для суспензий HDDA/w9010/TPO-L на основе высокодисперсных порошков Al2O3 (1), смесей Al2O3 + 0.13 мас. % Cr2O3 (2) и Al2O3 + 0.28 мас. % Cr2O3 (3), BK94-1 (4), Al1.998Cr0.002O3 (5) и Al1.996Cr0.004O3 (6) с наполнением 35 об.%; штриховые линии — аппроксимация методом наименьших квадратов согласно уравнению Джейкобса (см. табл. 1)
,
где Cd – глубина полимеризации, Dp – глубина проникновения, Emax – максимальная энергия воздействия лазера, Ec – критическая (минимальная) величина энергии воздействия лазера, необходимая для полимеризации мономера. Положение кривой отверждения для чистого Al2O3 в целом соответствует результатам [22, 29, 30]. С увеличением доли окрашивающей добавки кривая отверждения заметно выполаживается и резко смещается вниз, меняются ее ключевые параметры по сравнению с аналогичной суспензией с бесцветным порошком (табл. 1). На рис. 3 хорошо видно, что стереолитографическая печать суспензиями с порошком Al2O3 без добавок требует заметно меньшей дозы энергии, чем при печати смесями Al2O3 + Cr2O3 или Al2O3:Cr3+ при полимеризации тождественного слоя. Например, для полимеризации слоя суспензии на основе чистого Al2O3 толщиной 150 мкм достаточно всего лишь 28 мДж/см2 (кривая 1), тогда как для составов 2 и 3 потребуется уже 49 и 67 мДж/см2 соответственно. В то же время для суспензии на основе Al1.998Cr0.002O3 (состав 5) потребовалось бы уже ~350 мДж/см2. Отметим, что для полимеризации до толщины 70–75 мкм суспензии на основе порошка Al1.992Cr0.008O3 (не представлена на рис. 3) требуется доза облучения 420–480 мДж/см2. Такая большая разница легко объяснима: используемая в принтере длина волны (405 нм) лежит рядом с полосой поглощения рубина [4, 6, 28] и часть световой энергии поглощается центром окраски (ионом Cr3+), затем рассеивается на иных длинах волн и в итоге не доходит до молекул TPO-L и HDDA.
Вязкость суспензии 1 составила 0.68 Па с при 30 с-1, что достаточно для эффективной DLP печати [24, 25]. Добавление Cr2O3 практически не меняет значение вязкости. Ход кривых вязкости имеет псевдопластичный характер.
Согласно термическому анализу отвержденного композита с Al2O3, наблюдается интенсивная потеря массы в интервале 300–500 °С вследствие пиролиза органического связующего. На ДТГ-кривой наблюдаются два максимума: интенсивный узкий при 355 °С и пологий протяженный при 470 °С. На ДСК-кривой присутствуют два экзоэффекта: слабый при 200 °С и сильный при 360 °С. Добавка Cr2O3 практически не меняет положений термоэффектов, они в целом совпадают с ранее наблюдаемыми для иных оксидных композитов с HDDA [31].
На рис. 4а представлен типичный внешний вид композита, полученного методом 3D печати из смеси Al2O3 + Cr2O3. Цвет композита равномерно светло-зеленый. Изучение образца методом оптической микроскопии показало, что в композите нет видимых дефектов печати, присутствует лишь небольшое коробление (изгиб) детали из-за чрезмерной реактивности HDDA. Такая проблема в целом типична для плоских структур подобного рода [32]. Толщина композита составила ~1 мм (10 слоев по 100 мкм). Типичный вид керамики после высокотемпературного спекания представлен на рис. 4б. Керамика имеет равномерную розовую окраску, что свидетельствует об успешном и полном протекании твердофазной реакции (1) в смесевых сырцах. Равномерное распределение хрома по поверхности шлифа подтверждается данными ЭДС-анализа. Содержание оксида хрома составило 0.14(4) и 0.27(4) мас. %, что стыкуется с заложенными величинами 0.13 и 0.28 мас. % соответственно. Кроме того, на ЭДС наблюдали слабые линии фосфора, возможно, из-за использованного дисперсанта и УФ-фотоинициатора [24, 25]. Линейная усадка в латеральной плоскости ниже, чем вертикальная усадка (23% против 30%). Гидростатическая плотность 3D-печатных керамических образцов после спекания составила 3.7(1) г/см3. В пределах погрешности плотность не меняется с увеличением времени спекания до 8 ч и температуры до 1650 °С.

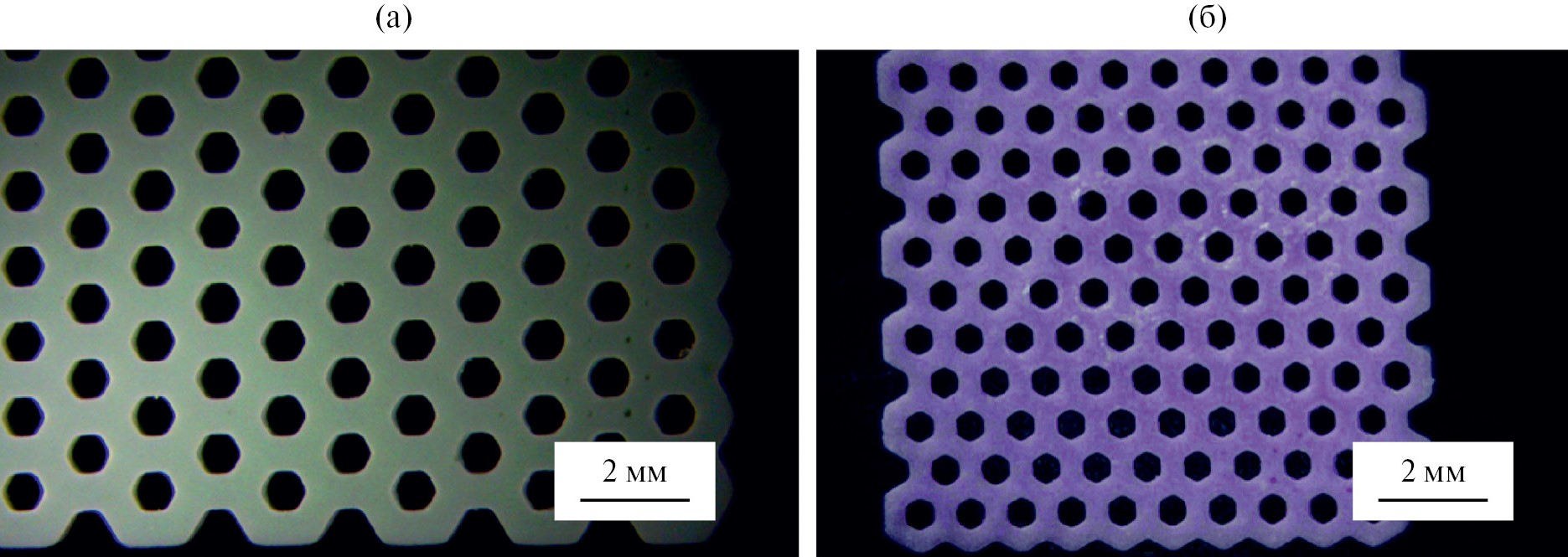

Рис. 4. Репрезентативные оптические фотографии: композит Al2O3/Cr2O3/HDDA после DLP 3D-печати (a) и керамика Al2O3:Cr3+ после высокотемпературного спекания при 1600 °С 2 ч (б) (размер отверстий в композите 760(20) мкм, расстояние между отверстиями 490(10) мкм; размер отверстий в керамике 580(20) мкм, расстояние между отверстиями 380(10) мкм)
Согласно результатам РЭМ, размер зерен керамики составлял 1-3 мкм, структура керамики практически беспористая. Образцы 3D-сеток прозрачностью не обладали, возможно, из-за наличия единичных пор, межзеренных границ и инородных включений внутри керамики.
Можно полагать, что стереолитографическая печать на иной длине волны, попадающая в интервал прозрачности рубина, например 460 нм, будет протекать проще (быстрее). Такая длина волны проектора типична, например, для коммерческих 3D-принтеров фирмы Lithoz [33]. Другой альтернативный подход – это работа на длине волны 405 нм, но для порошков γ-Al2O3, активированных Cr3+ [28, 34]. Использование более реактивных фотоинициаторпов, чем TPO-L УФ ФИ, таких как TPO или BAPO, скорее всего улучшит фоточувствительность стереолитографических суспензий.
Спектры ФЛ и спектры возбуждения для 3D-керамики Al2O3:Cr3+ представлены на рис. 5. На спектрах возбуждения видны широкие полосы в синей и зеленой областях спектра, на спектрах ФЛ виден острый и интенсивный пик при ~694 нм, что типично для активаторного иона Cr3+ в матрице α-Al2O3. В основании доминантного R-пика видно несколько слабых пологих линий при 670, 706 и 714 нм [4, 6]. Время затухания ФЛ, определенное по одноэкспоненциальным кривым затухания (рис. 6), составило 3.679(1) и 3.757(3) мс для образцов 2 и 3 соответственно. Таким образом, время затухания при увеличении концентрации Cr3+ незначительно возрастает и оба значения в целом близки к данным [4, 6]. Фосфоресценция в образцах керамики не обнаружена.

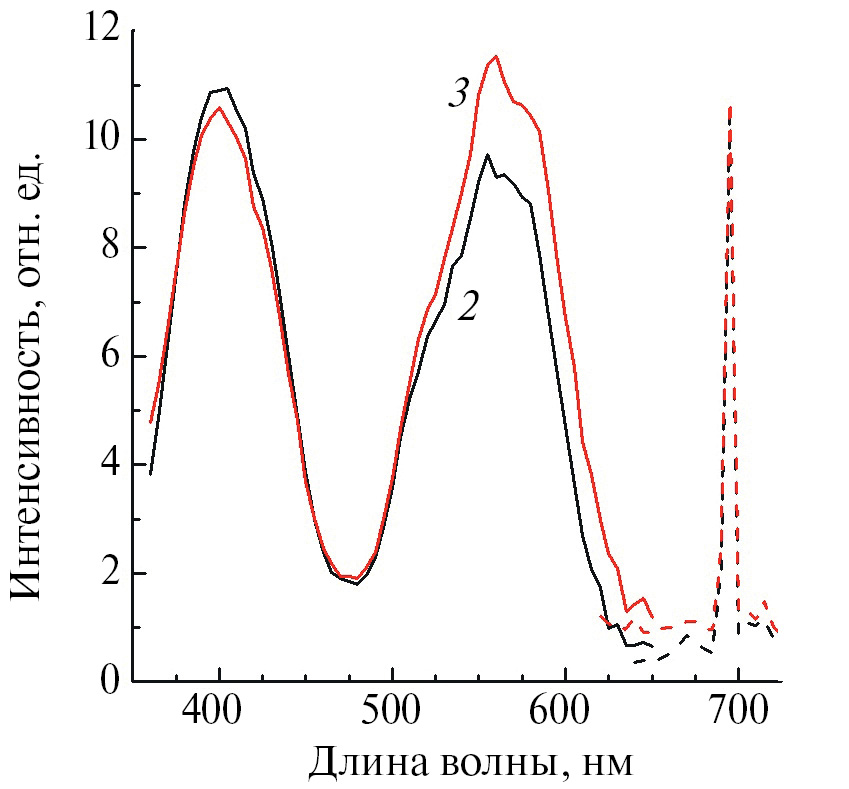

Рис. 5. Спектры ФЛ (λвозб = 403 нм) керамики Al2O3:Cr3+ и спектры возбуждения (λрег = 694 нм) керамики Al2O3:Cr3+: сплошные линии – спектры возбуждения ФЛ, штрихпунктирные линии – спектры ФЛ; черная и красная линии – образцы 2 и 3 соответственно (см. табл. 1)
Рис. 6. Кинетика затухания ФЛ керамики Al2O3:Cr3+ при λрег = 694 нм и λвозб = 403 нм: черные круги и красные треугольники – экспериментальные данные для образцов 2 и 3 соответственно, штрихпунктирные линии – их одноэкспоненциальное описание
Исходя из полученных результатов можно предположить, что полученная в работе керамика сложной формы может выступить перспективным сцинтилляционным материалом с высоким световыходом. Форма “солонки” кажется благоприятной для оценки профиля высокоэнергетических пучков протонов и иных тяжелых ионов [10, 35]. Кроме того, предложенная 3D-печатная керамическая форма в паре с иными материалами, чувствительными к прочим излучениям, например нейтронам, может выступить прототипом структурированного [8, 9, 36] или композитного [37, 38] детектора. Безусловно, высказанные гипотезы требуют экспериментальной проверки.
ЗАКЛЮЧЕНИЕ
Впервые продемонстрирована возможность прямой DLP 3D-печати высокочистым Al2O3 в смеси с реакционной и окрашивающей добавкой Cr2O3 в количестве 0.13 и 0.28 мас. %. После высокотемпературного спекания при 1600 °С получена высокоплотная (>96%) керамика Al2O3:Cr3+ периодической структуры с равномерным распределением хрома. Люминесцентные свойства керамики сравнимы с лучшими известными результатами.
БЛАГОДАРНОСТЬ
Авторы благодарят Г.А. Досовицкого за высказанные ценные советы и замечания, А.Л. Михлина за синтез порошков Al2O3:Cr, Е.И. Кожухову и И.С. Комротова за термический анализ композитов, М.С. Малозовскую за измерение удельной поверхности порошков.
ФИНАНСИРОВАНИЕ РАБОТЫ
Работа выполнена при поддержке НИЦ «Курчатовский институт».
Аналитические исследования проведены с использованием научного оборудования ЦКП «Исследовательский химико-аналитический центр НИЦ Курчатовский институт» при финансовой поддержке проекта Российской Федерацией в лице Минобрнауки России, Соглашение № 075-11-2023-370 от 22.02.2023.
КОНФЛИКТ ИНТЕРЕСОВ
Авторы заявляют, что у них нет конфликта интересов.
