Получение порошков сплавов молибдена с вольфрамом восстановлением оксидных соединений пара́ми магния и кальция

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

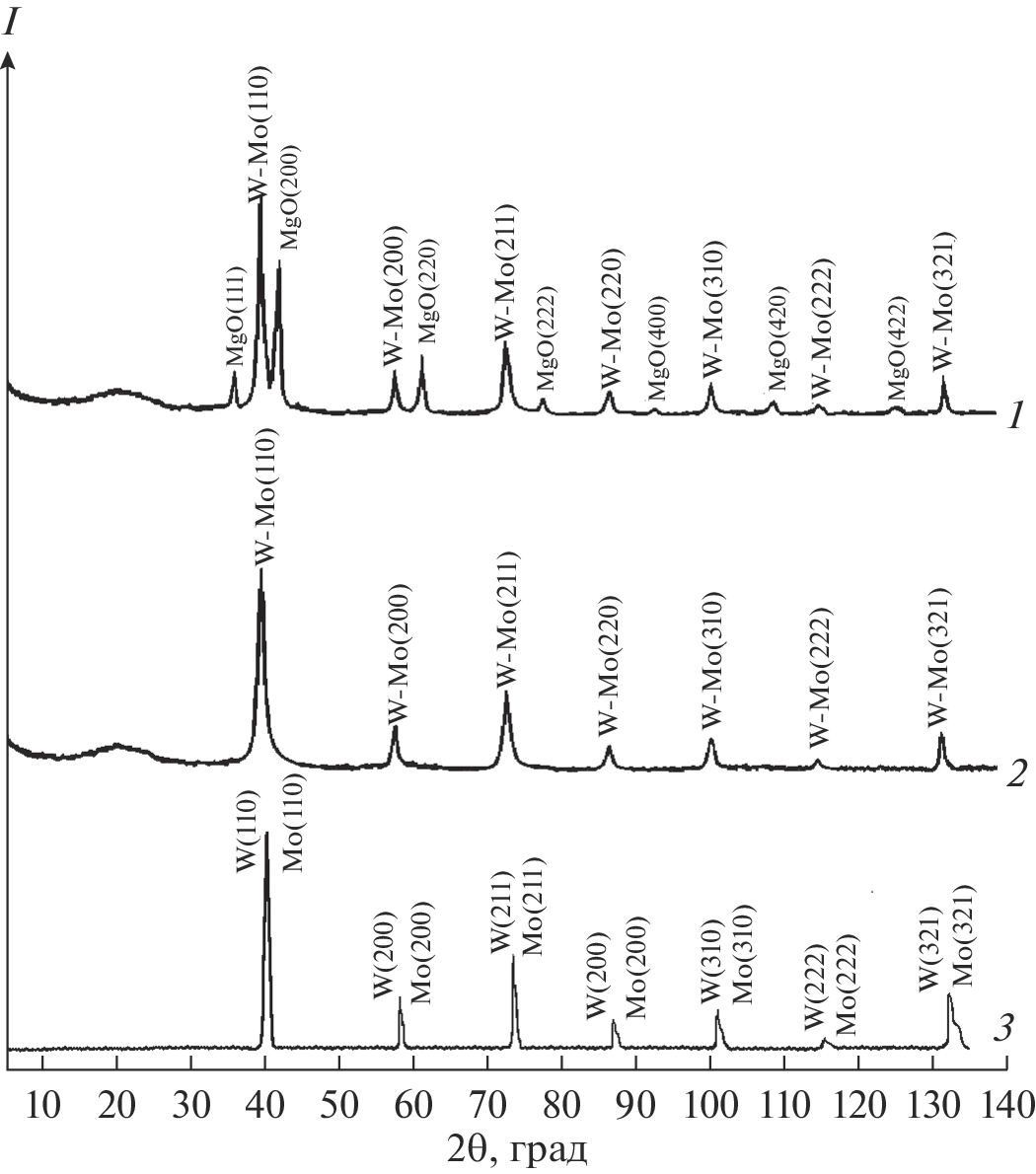

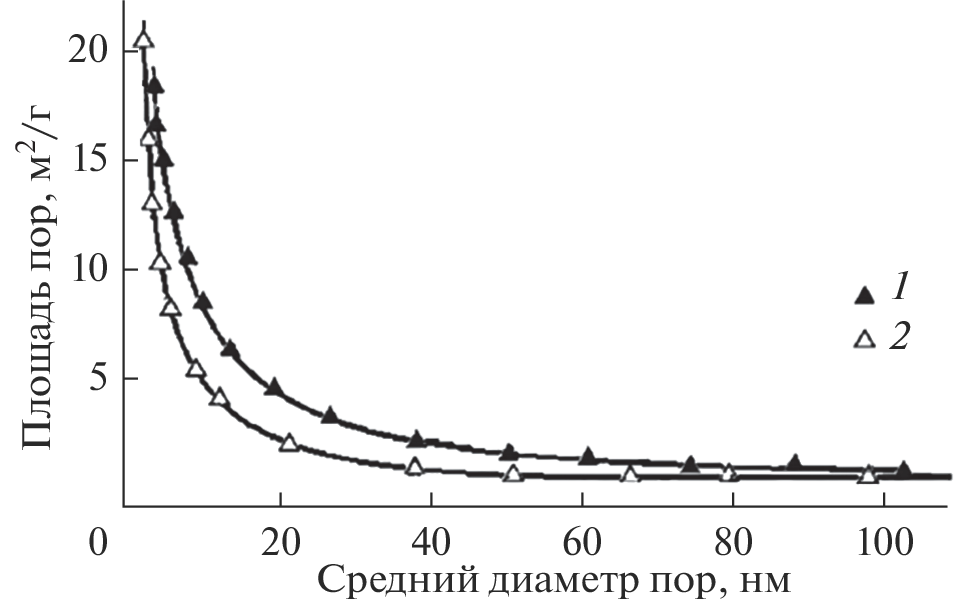

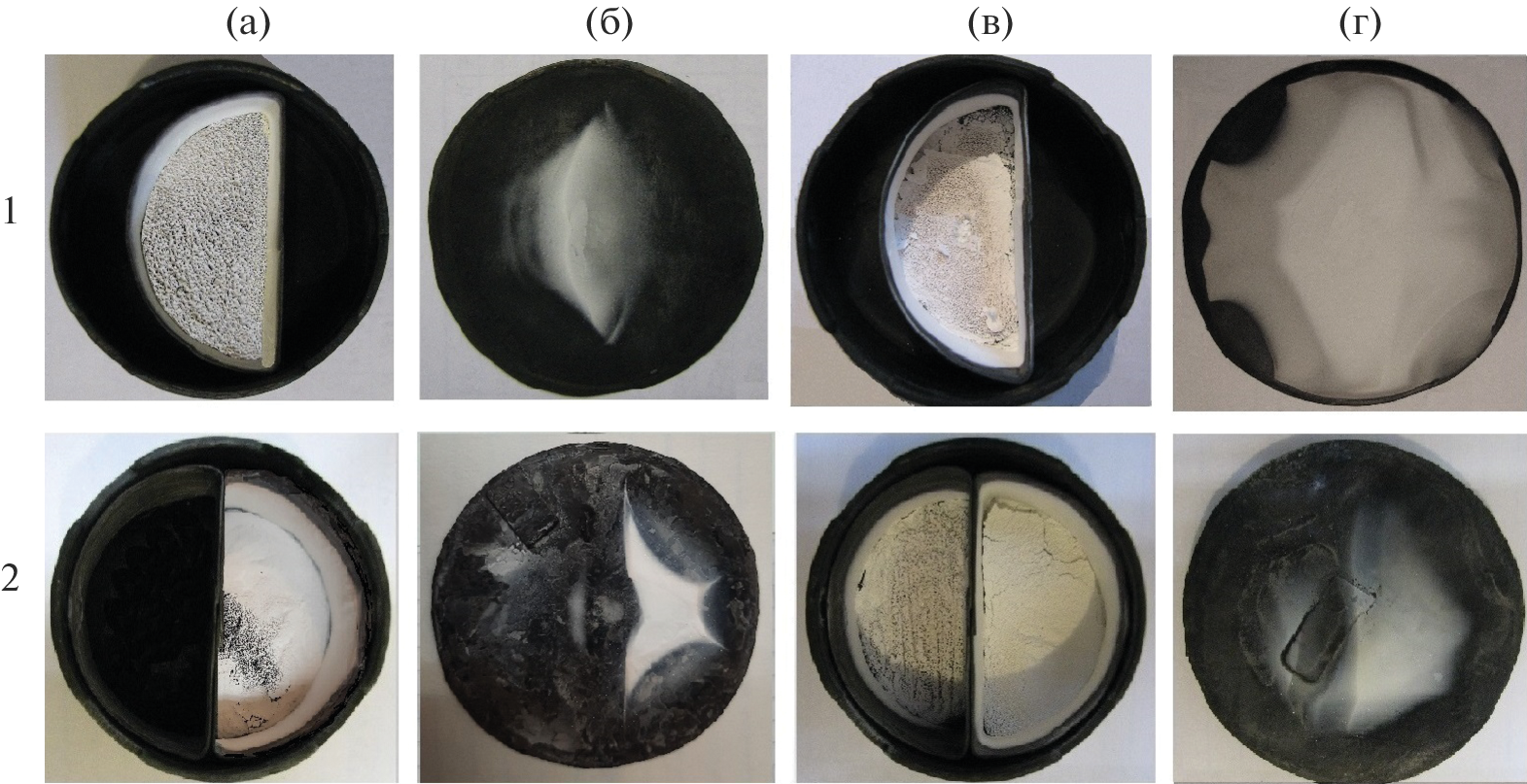

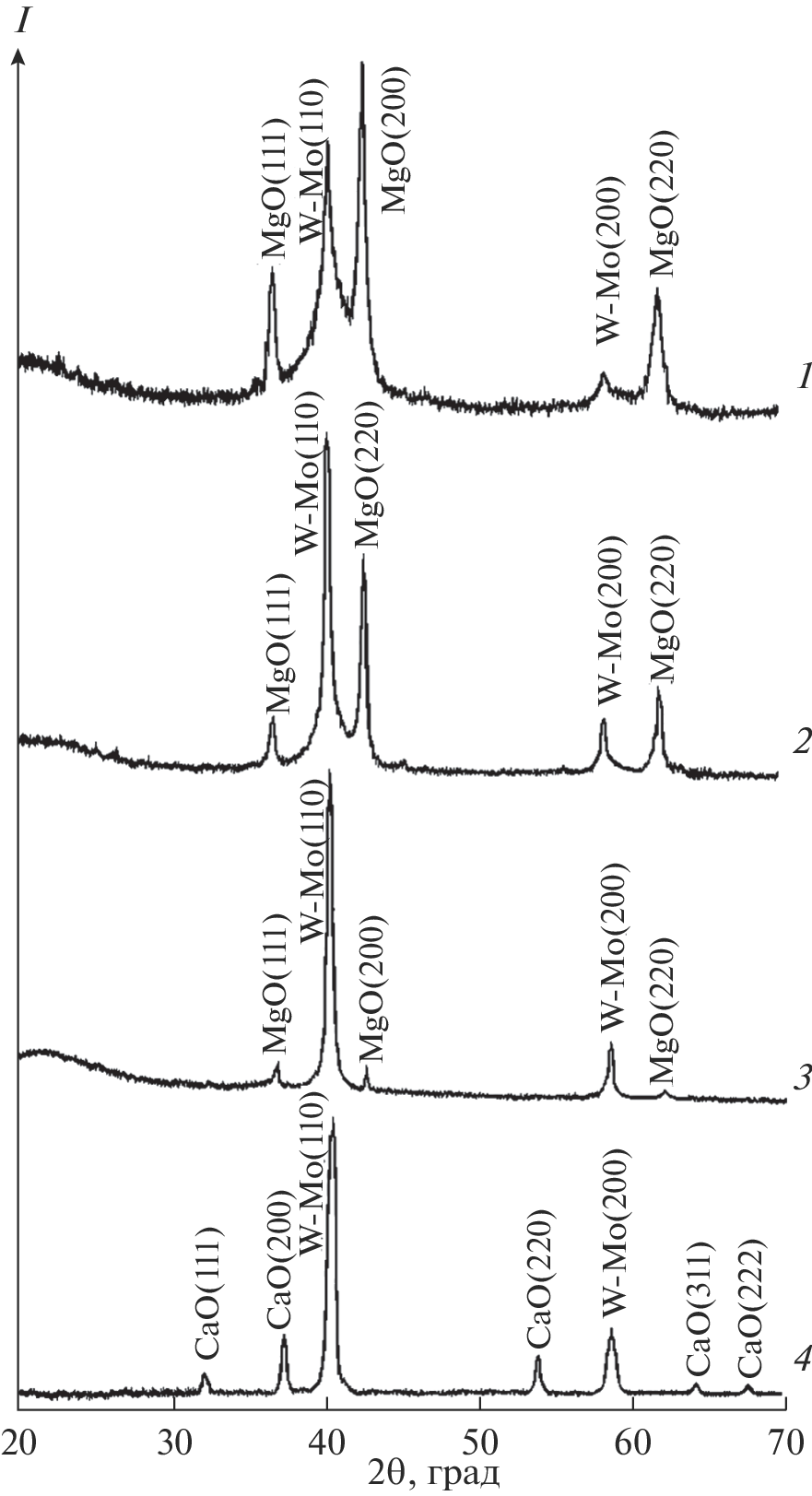

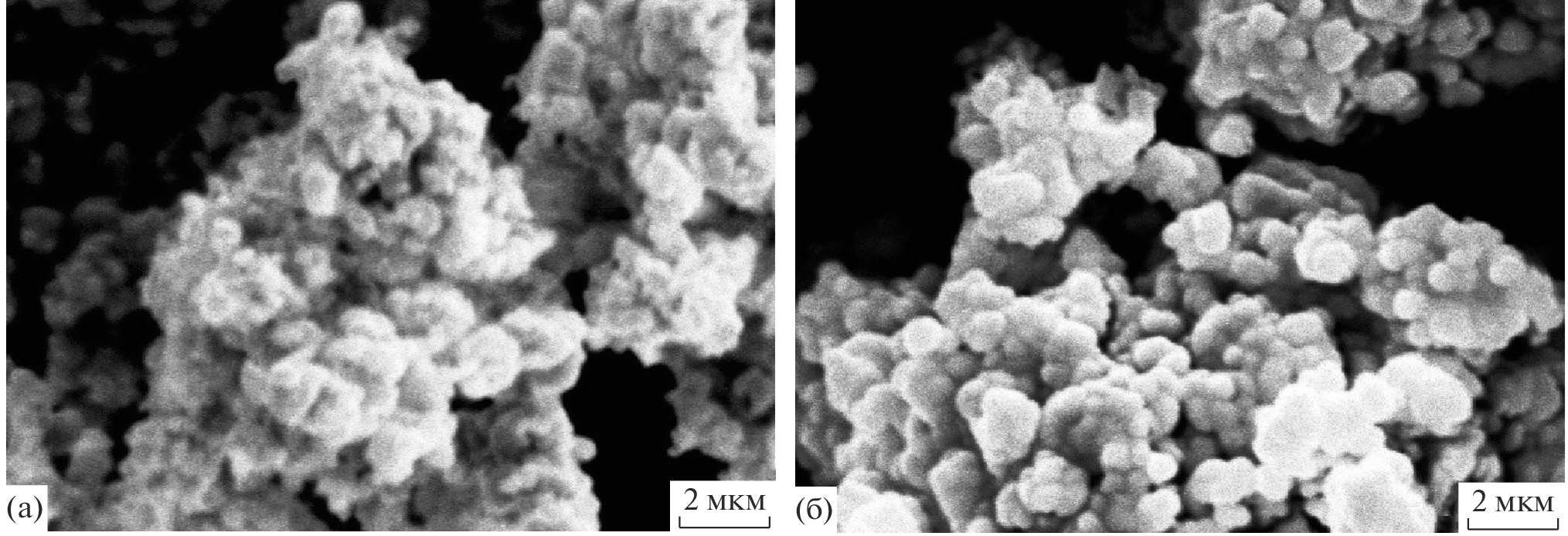

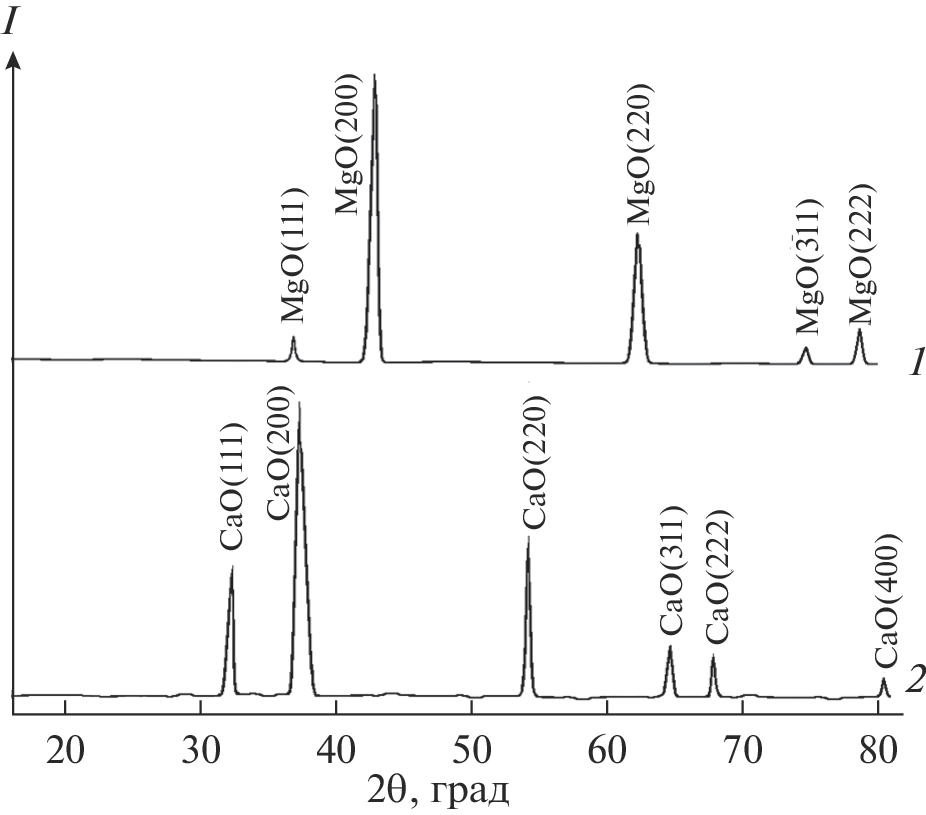

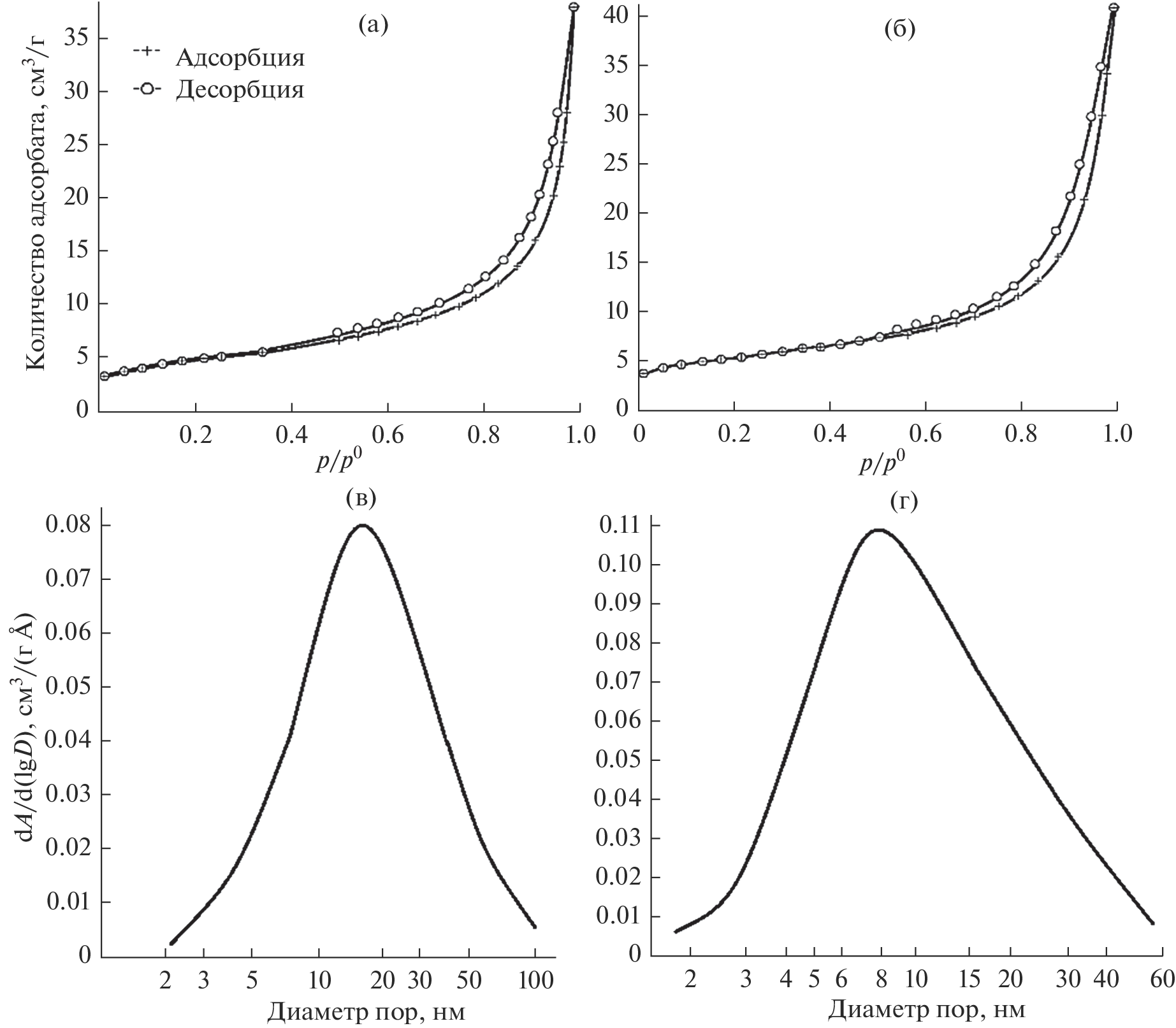

Исследован процесс получения порошков сплавов молибдена с вольфрамом восстановлением оксидных соединений Mo0.3W0.7O3, CaМо0.7W0.3O4 и MgМо0.7W0.3O4 парами магния и кальция при температуре 750–880°C и остаточном давлении в реакторе 5–15 кПа. При восстановлении Мо0.3W0.7O3 удельная поверхность порошков сплава Mo–W немного выше, чем порошков смеси металлов, полученных при восстановлении смеси WO3 и MoO3 при аналогичных условиях. При восстановлении соединений CaМо0.7W0.3O4 и MgМо0.7W0.3O4 магнием удельная поверхность порошков сплава Mo–W выше, чем при восстановлении кальцием. Получены порошки сплавов молибдена с вольфрамом с параметрами кристаллической решетки 0.3153 ± 0.0001 и 0.3160 ± 0.0001 нм с удельной поверхностью на уровне 9–22 м2/г. Средний размер кристаллитов сплава, рассчитанный по формуле Шерера, находится в интервале 12–35 нм. Полученные порошки характеризуются мезопористой структурой.

作者简介

В. Колосов

Институт химии и технологии редких элементов и минерального сырья им. И.В. Тананаева – обособленное подразделение Федерального исследовательского центра “Кольский научный центр Российской академии наук”

编辑信件的主要联系方式.
Email: v.kolosov@ksc.ru
Россия, 184209, Мурманская обл., Апатиты, Академгородок, 26а

М. Мирошниченко

Институт химии и технологии редких элементов и минерального сырья им. И.В. Тананаева – обособленное подразделение Федерального исследовательского центра “Кольский научный центр Российской академии наук”

Email: v.kolosov@ksc.ru
Россия, 184209, Мурманская обл., Апатиты, Академгородок, 26а

Т. Прохорова

Институт химии и технологии редких элементов и минерального сырья им. И.В. Тананаева – обособленное подразделение Федерального исследовательского центра “Кольский научный центр Российской академии наук”

Email: v.kolosov@ksc.ru
Россия, 184209, Мурманская обл., Апатиты, Академгородок, 26а

参考

  1. Lassner E., Schubert W.-D. Tungsten: Properties, Chemistry, Technology of the Element, Alloys, and Chemical Compounds. N.Y.: Kluwer Academics, 1999. 288 p.
  2. Shields J.A. Applications of Molybdenum Metal and Its Alloys. L.: IMOA, 2013. 42 p.
  3. Naidu S.V.N., Sriramamurthy A.M., Rao P.R. The Mo–W (Molybdenum-Tungsten) System // Bull. Alloy Phase Diagrams. 1984. V. 5. № 2. P. 177–180. https://doi.org/10.1007/bf02868956
  4. Sahoo P.K., Srivastava S.K., Kamal S.S.K., Durai L. Consolidation Behavior of W–20–40 wt % Mo Nanoalloys Synthesized by Thermal Decomposition Method // Int. J. Refract. Met. Hard Mater. 2015. V. 51. P. 124–129. https://doi.org/10.1016/j.ijrmhm.2015.03.008
  5. Zhang H., Zhang G.-H. Preparation of Ultrafine Tungsten-Molybdenum Composite Powder and Its Sintering Behavior // Met. Mater. Int. 2021. V. 27. P. 1649–1661. https://doi.org/10.1007/s12540-019-00581-z
  6. Chakraborty S., Banerjee S., Sanyal G. et al. Studies on the Synthesis of Mo-30 wt % W Alloy by Non-conventional Approaches // J. Alloys Compd. 2010. V. 501. № 2. P. 211–217. https://doi.org/10.1016/j.jallcom.2010.04.114
  7. Srivastav A.K., Chawake N., Yadav D. et al. Localized Pore Evolution Assisted Densification During Spark Plasma Sintering of Nanocrystalline W–5 wt % Mo Alloy // Scr. Mater. 2019. V. 159. P. 41–45. https://doi.org/10.1016/j.scriptamat.2018.09.013
  8. Liu H.-X., Yang Y.-F., Cai Y.-F. et al. Prediction of Sintered Density of Binary W(Mo) Alloys Using Machine Learning // Rare Metals. 2023. V. 42. P. 2713–2724. https://doi.org/10.1007/s12598-022-02238-0
  9. Hu P., Chen T., Li X. et al. Ultrafast Synthesis of Nanocrystalline Molybdenum Powder by Thermal Plasma and Its Sintering Behavior // Int. J. Refract. Met. Hard Mater. 2019. V. 83. P. 104969(1)–104969(8). https://doi.org/10.1016/j.ijrmhm.2019.104969
  10. Gonzalez G., Sagarzazu A., Villalba R., Ochoa J. Comparative Study of NiW, NiMo and MoW Prepared by Mechanical Alloying // J. Alloys Compd. 2007. V. 434–435. P. 525–529. https://doi.org/10.1016/j.jallcom.2006.08.155
  11. Srivastav A.K., Murty B.S. Dilatometric Analysis on Shrinkage Behavior during Non-Isothermal Sintering of Nanocrystalline Tungsten Mechanically Alloyed with Molybdenum // J. Alloys Compd. 2012. V. 536. № 1–2. P. 41–44. https://doi.org/10.1016/j.jallcom.2011.12.067
  12. Ohser-Wiedemann R., Martin U., Müller A., Schreiber G. Spark Plasma Sintering of Mo–W Powders Prepared by Mechanical Alloying // J. Alloys Compd. 2013. V. 560. P. 27–32. https://doi.org/10.1016/j.jallcom.2013.01.142
  13. Paul B., Jain D., Chakraborty S.P. et al. Sintering Kinetics Study of Mechanically Alloyed Nanocrystalline Mo–30 wt % W // Thermochim. Acta. 2011. V. 512. № 1–2. P. 134–141. https://doi.org/10.1016/j.tca.2010.09.015
  14. Chen Q., Liang S., Zhang J. et al. Preparation and characterization of WMo Solid Solution Nanopowders with a Wide Composition Range // J. Alloys Compd. 2020. V. 823. P. 153760. https://doi.org/10.1016/j.jallcom.2020.153760
  15. Chen Q., Liang S., Li B. et al. Sol–Gel Synthesis and Characterization of Tungsten-Molybdenum Solid Solution Nanoparticles // Int. J. Refractory Metals and Hard Mater. 2021. V. 100. P. 105668. https://doi.org/10.1016/j.ijrmhm.2021.105668
  16. Мирошниченко М.Н., Колосов В.Н., Макарова Т.И., Орлов В.М. Синтез молибдатов и вольфраматов кальция и магния // Изв. СПбГТИ (ТУ). 2017. № 38 (64). С. 44–47. 1998984-9.2017.38https://doi.org/10.15217/issn
  17. Орлов В.М., Колосов В.Н. Магниетермическое восстановление оксидных соединений вольфрама и молибдена // Докл. РАН. 2016. Т. 468. № 3. С. 288–292. https://doi.org/10.7868/S0869565216150147
  18. Колосов В.Н., Орлов В.М., Мирошниченко М.Н. Исследование восстановления кислородных соединений металлов V и VI групп парами кальция // Неорган. материалы. 2020. Т. 56. № 1. С. 37–43. https://doi.org/10.1134/S0002337X20010066
  19. Cullity B.D., Stock S.R. Elements of X-Ray Diffraction. Englewood Cliffs: Prentice-Hall, 2001. 3rd ed.
  20. Колосов В.Н., Орлов В.М. Электронно-опосредованные реакции при металлотермическом восстановлении оксидных соединений молибдена и вольфрама // Докл. РАН. 2019. Т. 484. № 4. С. 447–450. https://doi.org/10.31857/S0869-56524844447-450
  21. Van Arkel A.E. A Simple Method for Increase of Accuracy in Debye Scherrer Technique // Z. Kristallogr. 1928. V. 67. P. 235–238.
  22. Taylor A., Doyle N.J. The Constitution Diagram of the Tungsten-Molybdenum-Osmium System // J. Less-Common Met. 1965. V. 9. № 1–2. P. 190–205. https://doi.org/10. 1016.0022-5088(65)90096-2
  23. Tran C.C., Han Y., Garcia-Perez M., Kaliaguine S. Synergistic Effect of Mo-W Carbides on Selective Hydrodeoxygenation of Guaiacol to Oxygen-Free Aromatic Hydrocarbons // Catal. Sci. Technol. 2019. V. 9. P. 1387–1397. https://doi.org/10.1039/c8cy02184h
  24. Tran C.C., Mohan O., Banerjee A. et al. A Combined Experimental and DFT Investigation of Selective Hydrodeoxygenation of Guaiacol over Bimetallic Carbide // Energy Fuels. 2020. V. 34. P. 16265–16273. https://doi.org/10.1021/acs.energyfuels.0c03102
  25. Mehdad A., Jentoft R.E., Jentof F.C. Single-Phase Mixed Molybdenum-Tungsten Carbides: Synthesis, Characterization and Catalytic Activity for Toluene Conversion // Catal. Today. 2019. V. 323. № 2. P. 112–122. https://doi.org/10.1016/j.cattod.2018.06.037
  26. Li S., Zhang Y., Han F. et al. Bimetallic Molybdenum-Tungsten Carbide/Reduced Graphene Oxide Hybrid Promoted Pt Catalyst with Enhanced Electrocatalytic Activity and Stability for Direct Methanol Fuel Cells // Appl. Surf. Sci. 2022. V. 600. P. 154134. https://doi.org/10.1016/j.apsusc.2022.154134

补充文件

附件文件
动作
1. JATS XML
下载
2.

下载 (1MB)
索引源数据
3.

下载 (1MB)
索引源数据
4.

下载 (62KB)
索引源数据
5.

下载 (119KB)
索引源数据
6.

下载 (58KB)
索引源数据
7.

下载 (71KB)
索引源数据
8.

下载 (196KB)
索引源数据
9.

下载 (1MB)
索引源数据
10.

下载 (257KB)
索引源数据

版权所有 © В.Н. Колосов, М.Н. Мирошниченко, Т.Ю. Прохорова, 2023

##common.cookie##
