Получение и электрореологические свойства безводного ортофосфата алюминия

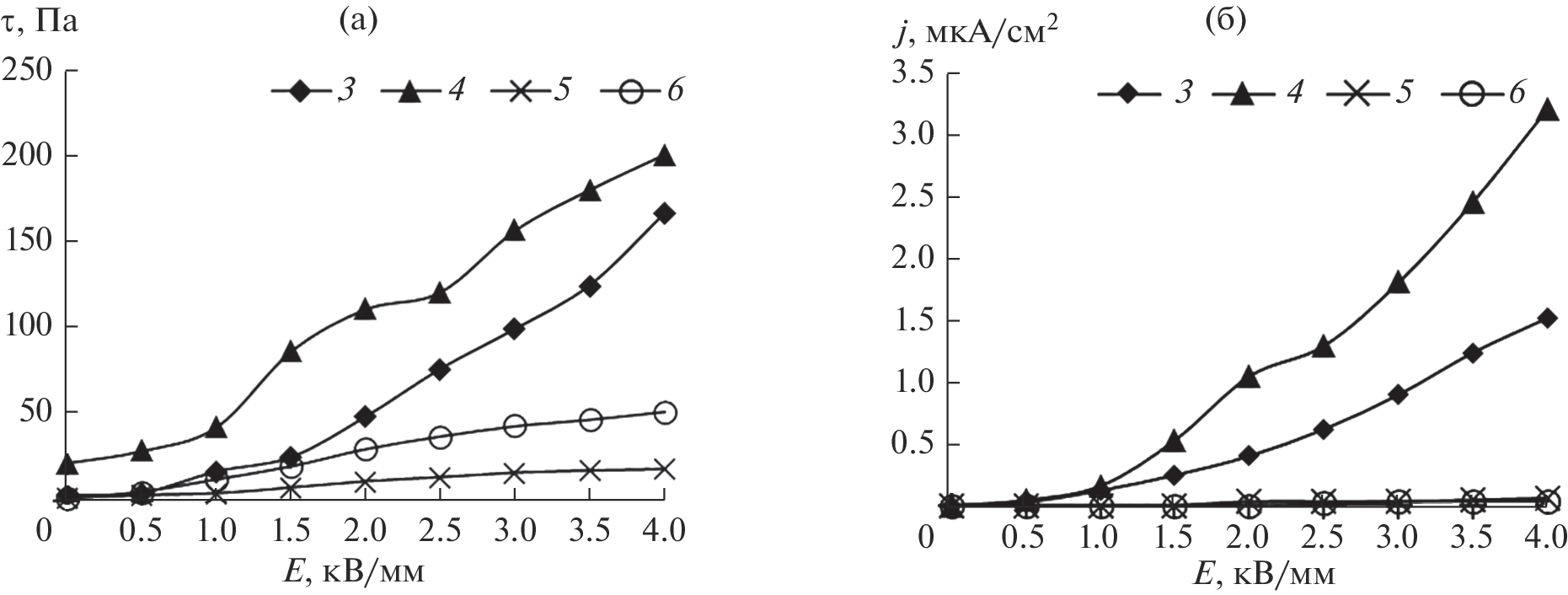

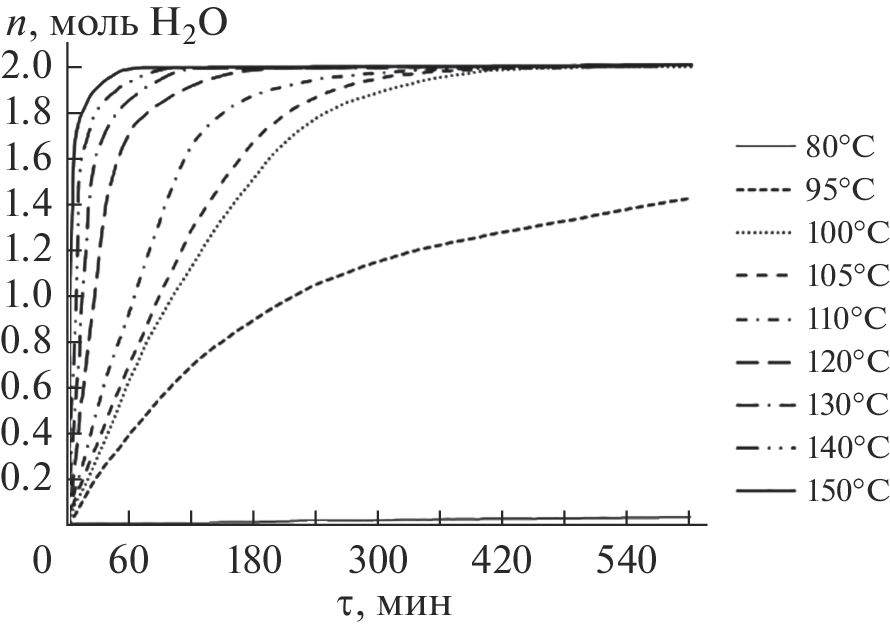

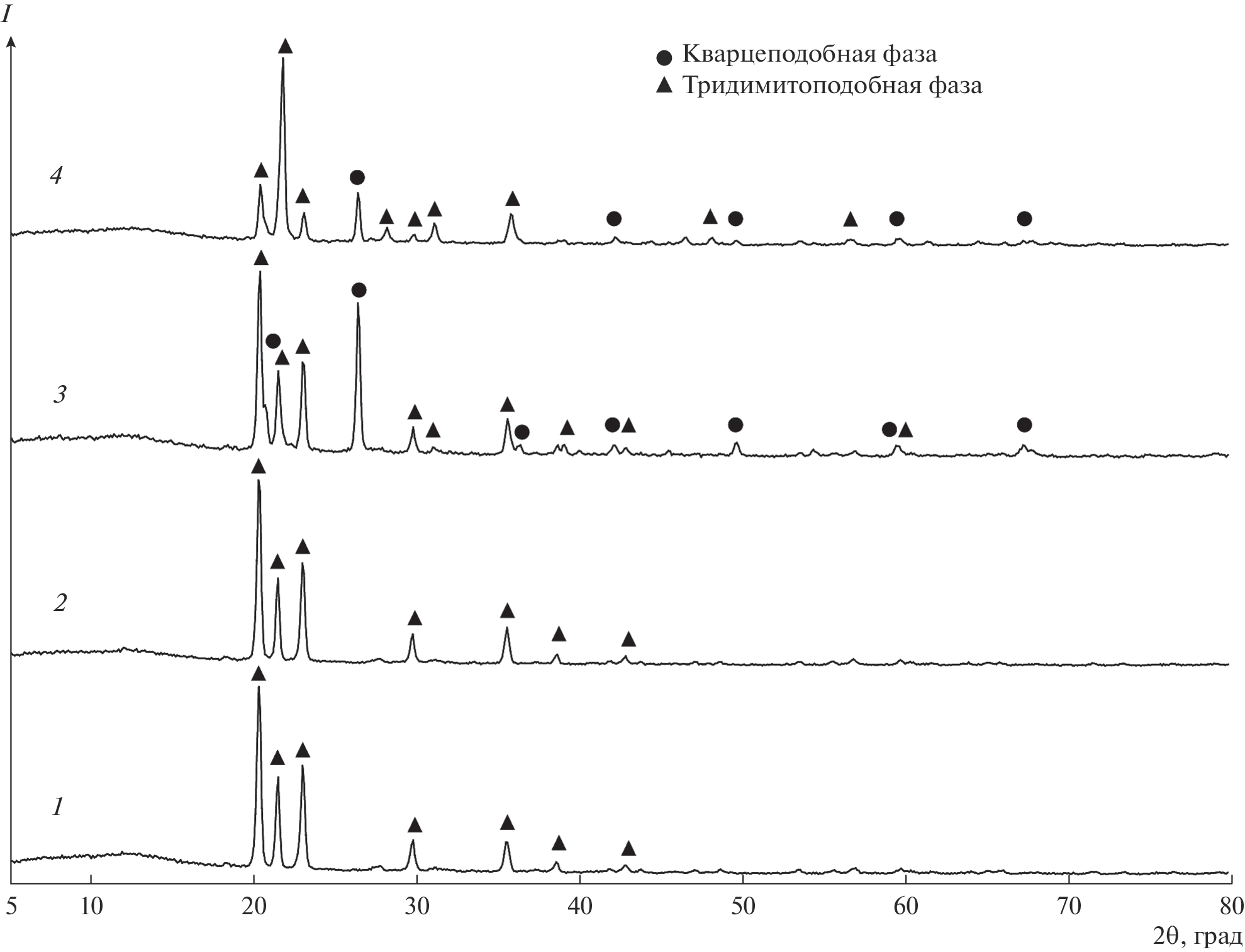

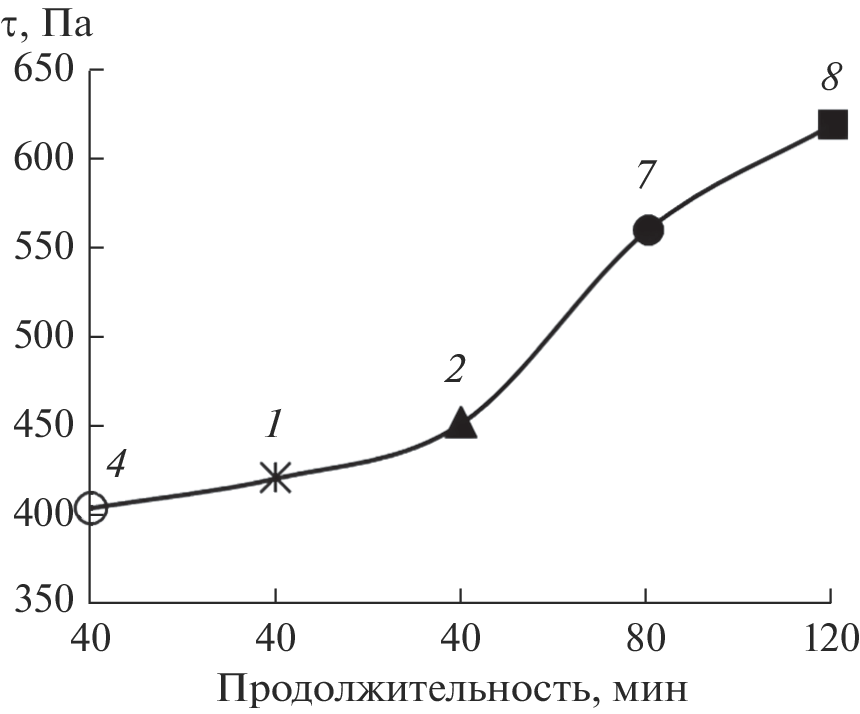

Исследованы процесс и продукты термической дегидратации высокодисперсного AlРO₄⋅2Н₂О с моноклинной структурой, полученного кристаллизацией из алюмофосфатного раствора при 95–97°С. Показано влияние изотермического, политермического режимов термообработки на образование модификаций AlРO₄ со структурами, аналогичными α-кварцу, тридимиту. Отмечено, что формирование данных фаз связано с изменением координации алюминия по кислороду при отщеплении сильно поляризованных молекул кристаллизационной воды, входящих в состав AlРO₄⋅2Н₂О. Изучена электрореологическая (ЭР) активность AlРO₄ как дисперсной фазы электрореологических суспензиий, массовая доля которой составляла 10–20%. Установлена зависимость величины напряжения сдвига электрореологических дисперсий при напряженности электрического поля 3.5–4.0 кВ/мм от режима получения AlРO₄. Показано, что более высокий ЭР-эффект на уровне 420–620 Па проявляют суспензии с частицами AlРO₄, полученного в изотермических условиях, имеющего структуру тридимита. Установлено, что с повышением температуры и продолжительности термообработки AlРO₄ его ЭР-активность возрастает, что может быть обусловлено формированием более дефектной поверхности частиц за счет собственной термической разупорядоченности.
